外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

規格表

追加工

規格表

型式	−	A	−	B	−	R
HFSMG6−3030	−	A350	−	B700	−	R140

型式		A 指定1mm単位	B 指定1mm単位	R＊	フレームタイプ	質量 kg/m	断面積 mm²	断面2次モーメントmm⁴		[M] 材質	[S] 表面処理
Type	No.							ℓx	ℓy
HFSMG HFSFMG	6−3030	200〜1500	200〜1000	140 300^＊ 500^＊	HFS	0.90	333	2.83×10⁴	2.83×10⁴	A6005CSS-T5	白アルマイト

使用例

・曲げフレーム延長方法
＊R300・R500用の曲げパネルはありません。

溝にパネルクランプ（詳細はこちら）を入れてパネルを止めます。

・曲げフレーム延長方法

追加工

ブラインドジョイント（先入れダブルジョイント）部品による接続例

Alterations

タップ穴

D穴

M穴

S穴

レンチ穴

Code

LTP

RTP

TPW

LDH

LDV

RDH

RDV

LMH

LMV

RMH

RMV

LSH

LSV

RSH

RSV

LCH

LCV

LCP

RCH

RCV

RCP

Spec.

[ ! ]タップ穴とD穴あるいはM穴・S穴・レンチ穴を重複して指定すると、タップ深さが、D穴あるいはM穴・S穴・レンチ穴までの距離になります。

中心の穴にタップ追加工
タップ形状M8深さ24
LTP：左端面にタップ
RTP：下端面にタップ
TPW：両端面にタップ
例 LTP

D穴を指定方向にあける
シングルジョイントが接続可能です。
LDH、RDH：フレーム左(下)に水平方向からD穴をあける
例 LDH

LDV、RDV：フレーム左(下)に垂直
(右)方向から穴をあける
例 RDV

M穴を指定方向にあける
センタージョイントが接続可能です。
LMH、RMH：フレーム左(下)に水平方向からM穴をあける
例 LMH

LMV、RMV：フレーム左(下)に垂直
(右)方向から穴をあける
例 RMV
●●●:関連画像

[ NG ]HFSFMG6−3030にはLMV・RMVは適用不可

S穴を指定方向にあける
先入れダブルジョイントが接続可能です。
LSH、RSH：フレーム左(下)に水平方向からS穴をあける
例 LSH

LSV、RSV：フレーム左(下)に垂直
(右)方向から穴をあける
例 RSV

[ NG ]HFSFMG6−3030にはLSV・RSVは適用不可

LCH、RCH：フレーム左(下)に
水平方向からレンチ穴をあける
例 RCH

LCV、RCV：フレーム左(下)に
垂直(右)方向からレンチ穴をあける
例 LCV

LCP、RCP：フレーム左(下)に
水平垂直(右)からレンチ穴をあける
例 LCP

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-」表記のものは適用不可となります。

分類	追加工名称	追加工コード例	内容	カタログ
> 端面タップ加工	端面タップ (センター穴)	LTP/RTP/TPW	フレームにタップ加工を行ないます。この加工が必要なブラインドジョイント（スクリュージョイント / シンプルジョイント）	カタログ
> レンチ穴あけ	固定位置レンチ穴	LCH/LCV/LCP RCH/RCV/RCP	ブラインドジョイント締結の際に使用するレンチ穴をあけます。フレームをL字に組む際に、相手側となるフレームの端面タップの位置にあわせ穴加工されます。この加工が必要なブラインドジョイント（スクリュージョイント / シングルジョイント / タッピングジョイント）	カタログ
> ブラインドジョイント専用穴あけ	D穴	LDH/LDV RDH/RDV	シングルジョイント締結時に必要な穴をあけます。（シングルジョイント）	カタログ
	S穴	LSH/LSV RSH/RSV	先入れダブルジョイント締結時に必要な穴をあけます。 (先入れダブルジョイント)	カタログ
	M穴	LMH/LMV RMH/RMV	後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。 (後入れダブルジョイント / センタージョイント)	カタログ

6シリーズ関連部品

■アルミフレームアクセサリ

商品名	ブラケット	ブラインドジョイント	ナット	フレームキャップ	溝カバー
写真
カタログページ	6シリーズカタログ	6シリーズカタログ	6シリーズカタログ	6シリーズカタログ	6シリーズカタログ
商品ページ	こちら	こちら	こちら	こちら	こちら
総合情報ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

曲げパネル	パネルクランプ

詳細ページ	詳細ページ

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

HFSFMG6-3030-A[200-1500/1]-B[200-1000/1]-R[140,300,500]

HFSMG6-3030-A[200-1500/1]-B[200-1000/1]-R[140,300,500]

(mm)

RoHS?

最小発注数量

200 ～ 1500	200 ～ 1000	140 ～ 500	10	1個
200 ～ 1500	200 ～ 1000	140 ～ 500	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目

基本情報

HFS6-3030、HFSF6-3030を曲げ加工したアルミフレームです。■6シリーズとは溝幅8mmのアルミフレームです。M6のボルトに適用します。
切断面・追加工部には表面処理がされていません。

ご注意

WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちらよりご請求ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		A	￥基準単価
			R140								R300						R500
			B								B						B
Type	No.		200〜300	301〜400	401〜500	501〜600	601〜700	701〜800	801〜900	901〜1000	400〜500	501〜600	601〜700	701〜800	801〜900	901〜1000	600〜700	701〜800	801〜900
HFSMG HFSFMG	6−3030	200〜300	5,670	5,850	5,980	6,170	6,360	7,920	8,090	8,330	－	－	－	－	－	－	－	－	－
		301〜400	5,850	6,320	6,480	6,670	6,860	8,420	8,580	8,860	－	－	－	－	－	－	－	－	－
		401〜500	5,980	6,480	7,190	7,330	7,490	9,050	9,190	9,350	7,190	7,330	7,490	9,050	9,190	9,350	－	－	－
		501〜600	6,170	6,670	7,330	7,580	7,720	9,390	9,520	9,690	7,330	7,580	7,720	9,390	9,520	9,940	－	－	－
		601〜700	6,360	6,860	7,490	7,720	7,990	9,120	9,690	9,940	7,490	7,720	7,990	9,520	9,940	10,210	7,990	9,670	9,790
		701〜800	7,920	8,420	9,050	9,390	9,120	9,690	9,940	10,210	9,050	9,390	9,520	9,940	10,210	10,470	9,670	9,940	－
		801〜900	8,090	8,580	9,190	9,520	9,690	9,940	10,210	10,470	9,190	9,520	9,940	10,210	10,470	10,730	9,790	－	－
		901〜1000	8,330	8,860	9,350	9,690	9,940	10,210	10,470	10,730	9,350	9,940	10,210	10,470	10,730	11,000	－	－	－
		1001〜1100	9,160	9,420	9,690	9,940	10,210	10,470	10,730	11,000	9,940	10,210	10,470	10,730	11,000	11,250	－	－	－
		1101〜1200	9,420	9,690	9,940	10,210	10,470	10,730	11,000	11,250	10,210	10,470	10,730	11,000	11,250	11,520	－	－	－
		1201〜1300	9,690	9,940	10,210	10,470	10,730	11,000	11,250	11,520	10,470	10,730	11,000	11,250	11,520	11,780	－	－	－
		1301〜1400	9,940	10,210	10,470	10,730	11,000	11,250	11,520	11,780	10,730	11,000	11,250	11,520	11,780	12,040	－	－	－
		1401〜1500	10,210	10,470	10,730	11,000	11,250	11,520	11,780	12,040	11,000	11,250	11,520	11,780	12,040	12,310	－	－	－

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～9	10～50	51～
値引率	基準単価	5%	10%
出荷日	通常		お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

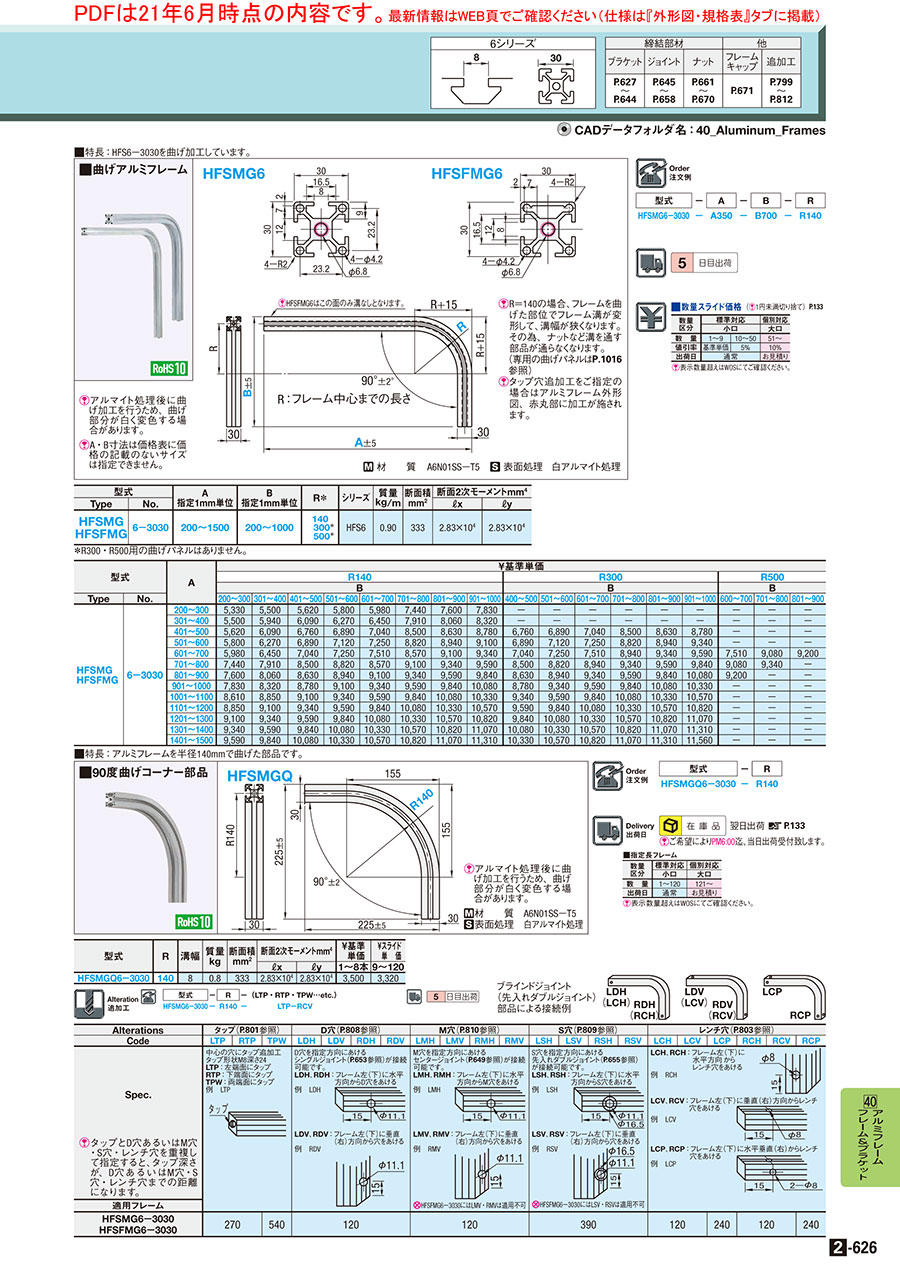

カタログ
