アルミフレーム 6シリーズ 角Ｒ極小アルミフレーム
- 通常単価(税別)
- -
- 税込単価
- -
6シリーズのＲ面がＲ3.0と小さいアルミフレームです。■6シリーズとは溝幅8m...
詳細情報を確認する- フレームシリーズ
- 6シリーズ
- 基準フレーム幅 (mm)
- 30
- 溝面種類
- 4面溝
- フレームタイプ
- HFS（標準タイプ）
- 表面処理
- 白アルマイト処理
- 材質
- A6005CSS-T5
- L寸固定・指定
- 指定
- 材質証明書
- 対象
- 材質証明書：材質
- A6005CSS-T5
- 材質証明書：表面処理
- 白アルマイト処理
ご注意
- WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。
未確定：候補が2型番あります。

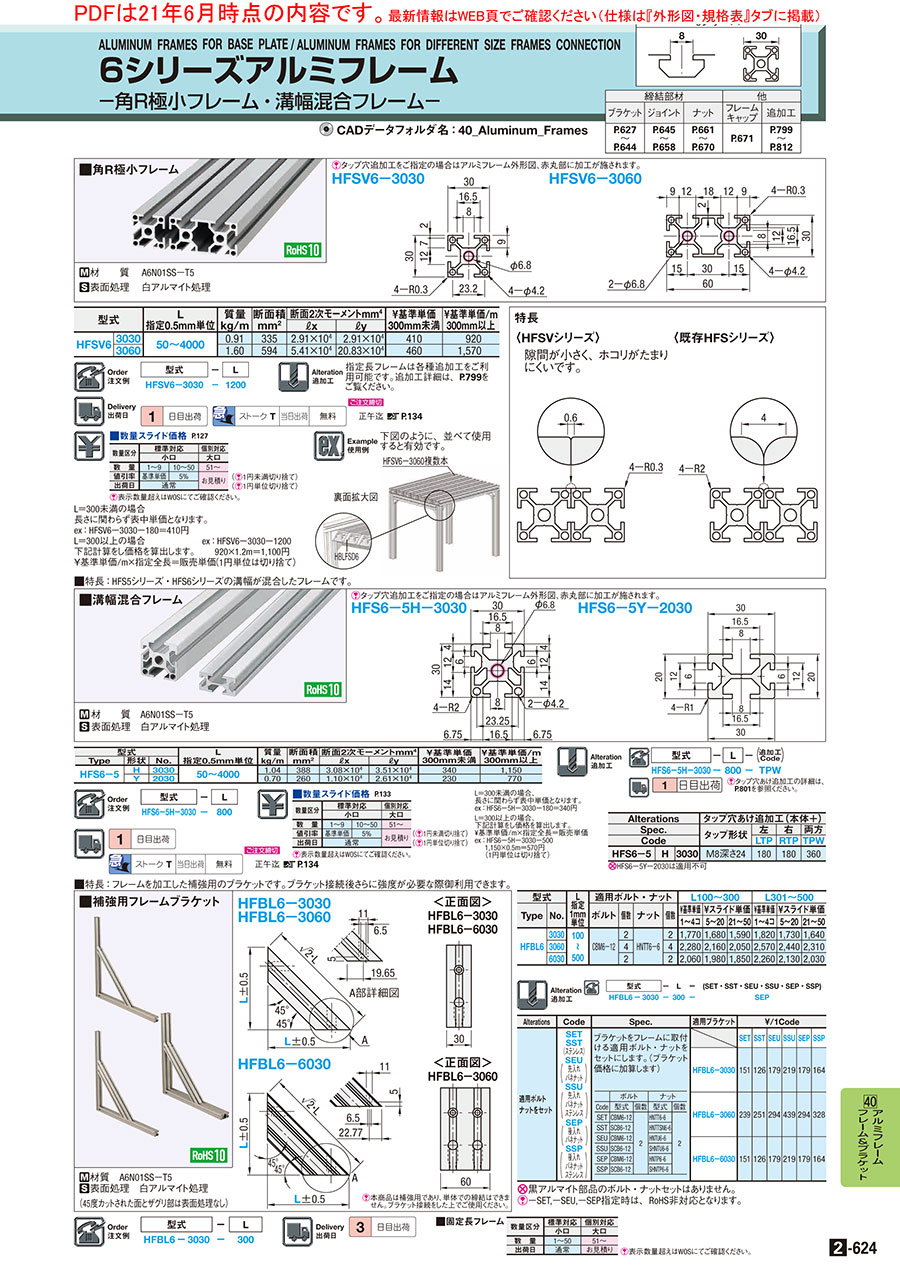

外形図・規格表
HFSV6－3030 HFSV6－3060
| 6シリーズ |
 |
寸法公差関連はこちらをご参照ください。
[ M ]材質：A6005CSS-T5 [ S ]表面処理：白アルマイト処理
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
規格表
| 型式 | − | L |
| HFSV6−3030 | − | 1200 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-」表記のものは適用不可となります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定0.5mm単位 | 質量 kg/m | 断面積 mm2 | 断面2次モーメントmm4 | ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | ||
| ℓx | ℓy | |||||||
| HFSV6 | 3030 | 50〜4000 | 0.91 | 335 | 2.91×104 | 2.91×104 | 430 | 980 |
| 3060 | 1.60 | 594 | 5.41×104 | 20.83×104 | 490 | 1,680 | ||
追加工
[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-」表記のものは適用不可となります。
| 分類 | 追加工名称 | 追加工コード例 | 使用例 | 内容 | カタログ |
|---|---|---|---|---|---|
| > 端面タップ加工 | 端面タップ (センター穴) | LTP/RTP/TPW LHP/RHP/HPW |  | フレームにタップ加工を行ないます。 LTP/RTP/TPW：M8深さ24mm LHP/RHP/HPW：M5深さ10mm この加工が必要なブラインドジョイント （スクリュージョイント / シンプルジョイント） | カタログ |
| 端面タップ (四方穴) | LSP/RSP/SPW |  | フレーム端面・隅の穴にタップ加工（M5、深さ10）を行ないます。 | カタログ | |
| > カット方法変更 | 高精度カット | SC |  | 全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可 | カタログ |
| 45度カット | L□T45 R□T45 |  | 45度の角度をつけてカットします。 45度カットは、同一方向で他の追加工の重複指定はできません。 例：HFS6-3030-500-LTP-LAT45 ⇒ ✖（同一方向（左）の追加加工） HFS6-3030-500-LTP-RAT45 ⇒ 〇（左右別々の追加工） [ ! ]45度以外の角度でカットをご希望の場合は、カタログ規格外品サービスへご相談ください。 | ||
| > レンチ穴あけ | 固定位置レンチ穴 | LCH/LCV/LCP RCH/RCV/RCP |  | フレームをL字に組むブラインドジョイント締結の際に、使用する相手側となるフレームの端面タップの位置にあわせて、レンチ穴を開ける追加工です。 ・レンチ穴d寸をX5・X8で選択可能です。指定がない場合、d寸は8になります。 この加工が必要なブラインドジョイント （スクリュージョイント / シングルジョイント / タッピングジョイント） | カタログ |
| フレームキャップ 厚み分穴位置移動 | FL/FR |  | 固定位置レンチ穴追加工の穴位置をフレームキャップの厚み分（3mm）移動させます。角に組んだ際にフレームキャップが出っ張らなくなります。 | ||
| 指定位置レンチ穴 | AH/BH/CH/DH/EH AV/BV/CV/DV/EV AP/BP/CP/DP/EP |  | 任意の位置にレンチ穴を開ける追加工です。フレーム端部以外でのブラインドジョイント締結の際などにご利用頂けます。 ・レンチ穴d寸をX5・X8で選択可能です。指定がない場合、d寸は8になります。 ・ 水平、垂直、十字の各方向ともに最大５個まで開けることができます。 [ ! ]レンチ穴を６個以上でご希望の場合はカタログ規格外品サービスへご相談ください。 | カタログ | |
| > ザグリ穴あけ | 指定位置ザグリ穴 | Z6-XA○○ Z8-YA○○ |  | 任意の位置にザグリ穴（Z6・Z8から選択可能）を開ける追加工です。 ・Z6：通し穴φ6.5 ザグリ穴φ11 Z8：通し穴φ9 ザグリ穴φ14 ・1方向につき5個まであけることができます。 ・1つの面に溝が複数列あるフレームでは全ての溝にザグリ穴は加工されます。 [ ! ]ザグリ穴を６個以上、ザグリ穴の向き変更をご希望の場合は、カタログ規格外品サービスへご相談ください。 | カタログ |
| > ブラインド ジョイント 専用穴あけ | D穴 | LDH/LDV RDH/RDV |  | シングルジョイント締結時に必要な穴をあけます。 （シングルジョイント） | カタログ |
| S穴 | LSH/LSV RSH/RSV |  | 先入れダブルジョイント締結時に必要な穴をあけます。 (先入れダブルジョイント) | カタログ | |
| M穴 | LMH/LMV RMH/RMV |  | 後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。 (後入れダブルジョイント / センタージョイント) | ||
| > その他加工 | 端面C面取り | CW |  | フレーム端面の外周にC面取り加工を行ないます。 | カタログ |
| シール貼り付け | ZZZ |  | アルミフレームのカタログ記号などを印刷したシールを貼付けます。 文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。 |
特長
〈HFSVシリーズ〉隙間が小さく、ホコリがたまりにくいです。 〈既存HFSシリーズ〉
使用例
下図のように、並べて使用すると有効です。
裏面拡大図
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
詳細情報
基本情報
6シリーズのＲ面がＲ3.0と小さいアルミフレームです。

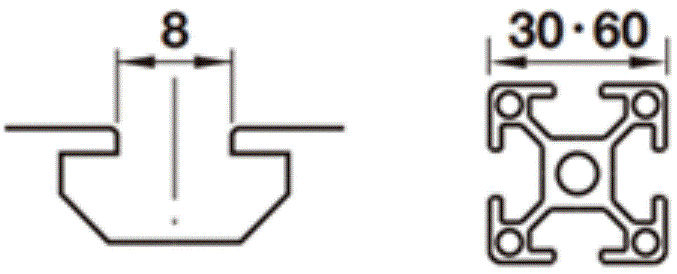

■6シリーズとは溝幅8mmのアルミフレームです。M6のボルトに適用します。
切断面・追加工部には表面処理がされていません。
ご注意
- WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。
