５シリーズ（溝幅６ｍｍ）用 アルミフレーム用後入れロックナット【1～100個入り】
- 通常単価(税別)
- 44円～4,897円
- 税込単価
- 48円～5,387円
付属のセットスクリューによって、ナット単体で位置固定が可能です。パネルやカバー...
詳細情報を確認する- ナット種類
- 後入れナット
- シリーズ
- ミスミ 5シリーズ（溝幅6mm）
- 機能
- ロックナット
- ゆるみ止め
- 無し
- 種類
- HFS
- 材質証明書
- 対象
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

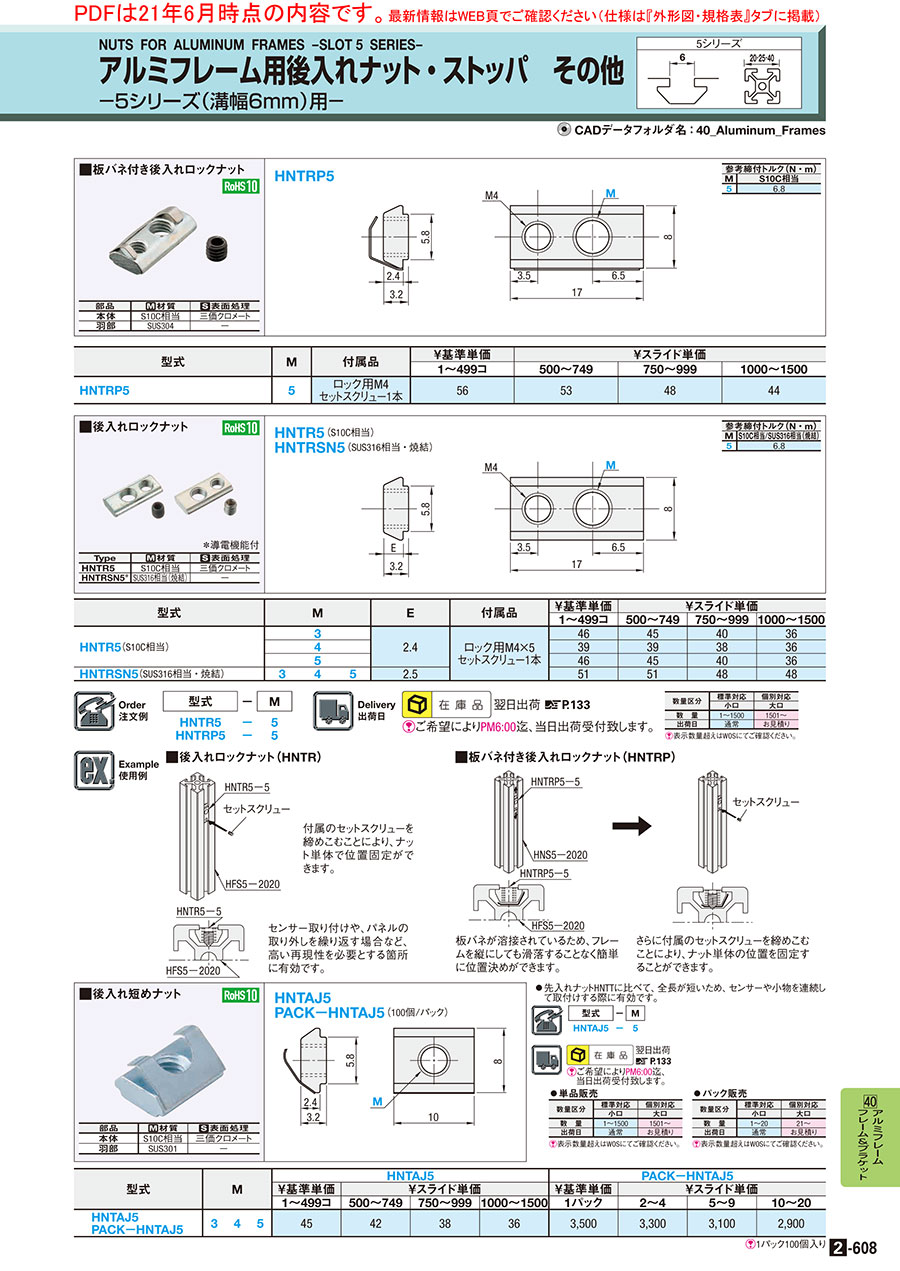

外形図・規格表
単品型式 | パック型式 | |
| HNTR5（S10C相当） HNTRSN5 （SUS316相当・焼結） | PACK−HNTR5 （100個パック） PACK−HNTRSN5 （100個パック） |
| 参考締付トルク（N・m） |  | ||
| M | S10C相当/SUS316相当（焼結） | ||
| 5 | 6.8 | ||
| Type | [ M ]材質 | [ S ]表面処理 |
| HNTR5 | S10C相当 | 三価クロメート |
| PACK-HNTR5 | ||
| HNTRSN5＊ | SUS316相当(焼結) | − |
| PACK-HNTRSN5＊ |
規格表
| 型式 | − | M |
| HNTR5 | − | 5 |
| PACK-HNTRSN5 | − | 5 |
| 参考締付トルク(N・m) | |
| M | S10C相当/SUS316相当(焼結) |
| 5 | 6.8 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M | E | 付属品 | ￥基準単価 | ￥スライド単価 | ||||
| 1〜499コ | 500〜749 | 750〜999 | 1000〜1500 | ||||||
| HNTR5(S10C相当) | 3 | 2.4 | ロック用M4×5 セットスクリュー1本 | 49 | 48 | 43 | 38 | ||
| 4 | 42 | 42 | 40 | 39 | |||||
| 5 | 49 | 48 | 43 | 38 | |||||
| HNTRSN5(SUS316相当・焼結) | 3 | 4 | 5 | 2.5 | 54 | 54 | 51 | 51 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M (並目） | E | 付属品 | ￥基準価格（1～10パック） | |||
| パック価格 | 1個当たりの単価 | ||||||
| PACK-HNTR5 | 3 | 2.4 | ロック用M4×5 | 4,281 | 42.8 | ||
| 4 | セットスクリュー1本 | 3,632 | 36.3 | ||||
| 5 | 4,281 | 42.8 | |||||
| PACK-HNTRSN5 | 3 | 4 | 5 | 2.5 | 4,686 | 46.9 | |
仕様・概要
- セットスクリューが付いているのでナット自体の固定が可能です。
- パネルやカバーの取り外しが頻繁な場所で便利です。
- ストッパはありません。
■導電機能とは
- 導電用ナットには突起がついています。
- 取り付けた際に突起でアルミフレームのアルマイト皮膜を剥離させることにより導電性をもたせます。
各種アルミフレームとパネル・ブラケットを取り付けるときのボルト（Mサイズ-L寸法）
| 溝幅 | フレーム角 | 深さh | 対応ナット | フレームに取り付けるパネル・ブラケットの厚さb（mm） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 6 | 20 | 6 | 5-3 | M3-6 | M3-8 | M3-10 | M3-12 | M3-15 | M3-18 | |||||||||
| 5-4 | M4-6 | M4-8 | M4-10 | M4-12 | M4-15 | M4-18 | ||||||||||||
| 5-5 | - | M5-8 | M5-10 | M5-12 | M5-15 | M5-18 | ||||||||||||
使用例
本製品は後入れナットです。組立て後に溝から装着可能です。
ナット単体で位置固定ができます。
高い再現性を必要とする箇所に有効です。
選定サポート情報
■対応シリーズ
本製品は ミスミ製 5シリーズ（溝幅6mm）のアルミフレームに対応しております。
5シリーズ
■先入れ/後入れの違い
・ミスミのアルミフレームナットは先入れ用、後入れ用のそれぞれに様々な種類を取り揃えております。用途に応じて使い分けてください。
先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。
後入れ：組立後に溝から装着が可能です。
■アルミフレームが詰まって取れなくなった場合
六角レンチをナットの穴にひっかけ、溝に直角に回すことで取り外せます。
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
5シリーズ関連部品
| 商品名 | アルミフレーム | ブラケット | ブラインドジョイント | フレームキャップ | 溝カバー |
|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
| カタログページ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
51円 ( 56円 ) | 在庫品1日目当日出荷可能 |
|
44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
|
51円 ( 56円 ) | 在庫品1日目当日出荷可能 |
|
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
|
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
|
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
|
4,474円 ( 4,921円 ) | 在庫品1日目当日出荷可能 |
|
3,795円 ( 4,175円 ) | 在庫品1日目当日出荷可能 |
|
4,474円 ( 4,921円 ) | 在庫品1日目当日出荷可能 |
|
4,897円 ( 5,387円 ) | 在庫品1日目当日出荷可能 |
|
4,897円 ( 5,387円 ) | 在庫品1日目当日出荷可能 |
|
4,897円 ( 5,387円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
付属のセットスクリューによって、ナット単体で位置固定が可能です。パネルやカバーの取り外しが頻繁な場所で便利です。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
