５シリーズ（溝幅６ｍｍ）用 アルミフレーム用先入れロックナット【1～100個入り】
- 通常単価(税別)
- 53円～9,880円
- 税込単価
- 58円～10,868円
付属のセットスクリューを締めることで、単体で位置固定が可能なナットです。
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- ナット種類
- 先入れナット
- シリーズ
- ミスミ 5シリーズ（溝幅6mm）
- ねじの呼び M (mm)
- M5
- 機能
- ロックナット
- ゆるみ止め
- 無し
- 本体表面処理
- 三価クロメート
- 種類
- HFS
- 材質証明書
- 対象
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

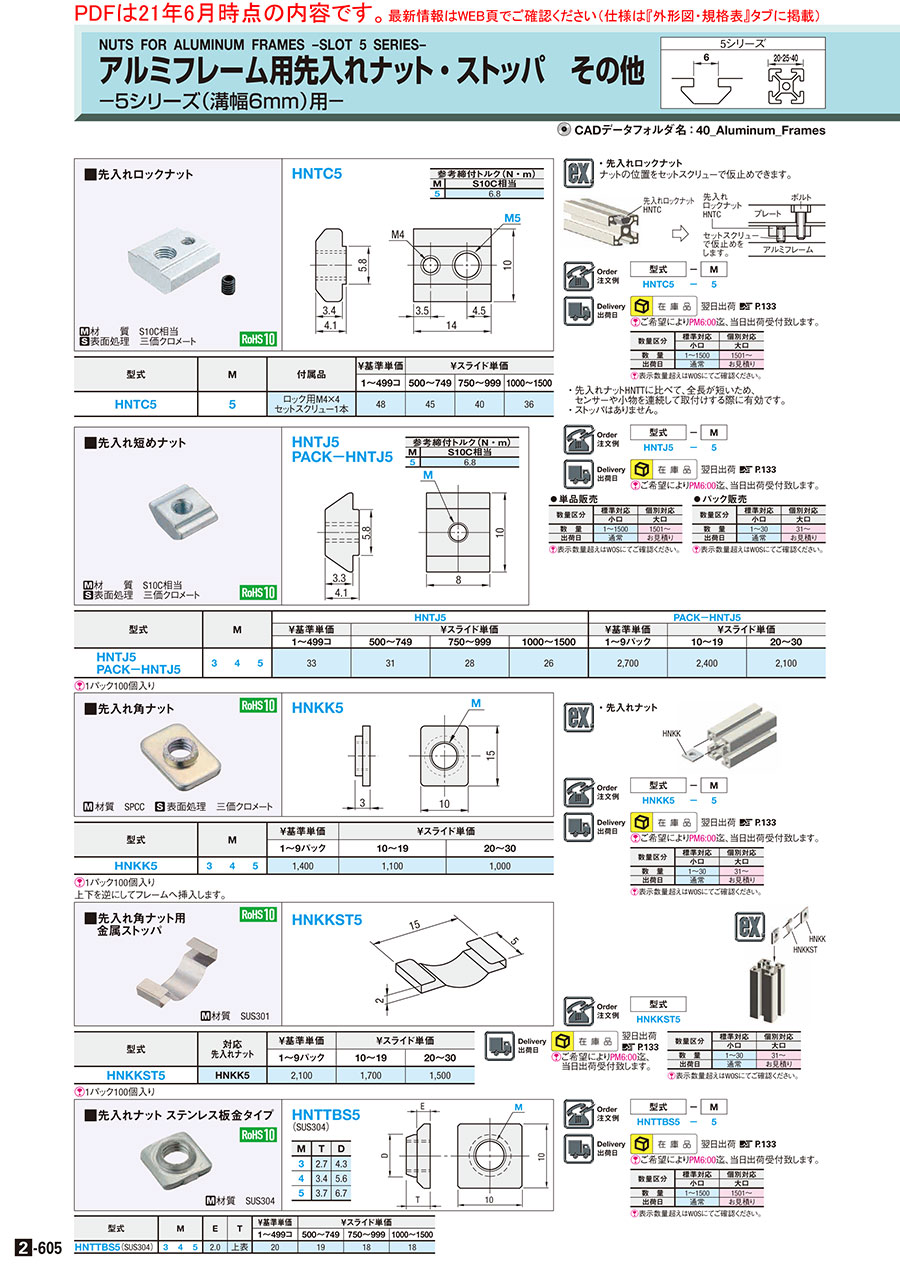

外形図・規格表
単品型売り | パック売り | |
| HNTC5（S10C相当） SHNTC5（SUS304） | PACK−HNTC5（100個パック） PACK−SHNTC5（100個パック） |
| 参考締付トルク（N・m） |  | ||
| M | S10C相当/SUS304相当 | ||
| 5 | 6.8 | ||
| Type | [ M ]材質 | |
| 本体 | [ S ]表面処理 | |
| HNTC5 | S10C相当 | 三価クロメート |
| PACK-HNTC5 | ||
| SHNTC5 | SUS304 | − |
| PACK-SHNTC5 | ||
規格表
| 型式 | − | M |
| HNTC5 | − | 5 |
| PACK-HNTC5 | − | 5 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M （並目） | 付属品 | ￥基準単価 | ￥スライド単価 | ||
| 1〜499コ | 500〜749 | 750〜999 | 1000〜1500 | |||
| HNTC5 | 5 | ロック用M4×4 | 51 | 48 | 43 | 38 |
| セットスクリュー1本 | ||||||
| SHNTC5 | 5 | ロック用M4×4 | 98 | 87 | 83 | 69 |
| セットスクリュー1本 | ||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M （並目） | 付属品 | ￥基準単価(1～10パック) | |
| パック価格 | 1個当たりの価格 | |||
| PACK-HNTC5 | 5 | ロック用M4×4 | 4,473 | 44.7 |
| セットスクリュー1本 | ||||
| PACK-SHNTC5 | 5 | ロック用M4×4 | 8,595 | 86.0 |
| セットスクリュー1本 | ||||
仕様・概要
- 先入れナットHNTTに比べて、全長が短いため、センサーや小物を連続して取付けする際に有効です。
- ストッパなしで、セットスクリューが付いており、ナット自体の固定が可能です。
- パネルやカバーの取り外しが頻繁な場所で便利です。
技術情報
| 参考締付トルク（N・m） | ||
|---|---|---|
| M | S10C相当 | |
| 5 | 6.8 | |
各種アルミフレームとパネル・ブラケットを取り付けるときのボルト（Mサイズ-L寸法）
| 溝幅 | フレーム角 | 深さh | 対応ナット | フレームに取り付けるパネル・ブラケットの厚さb（mm） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 6 | 20 | 6 | 5-3 | M3-6 | M3-8 | M3-10 | M3-12 | M3-15 | M3-18 | |||||||||
| 5-4 | M4-6 | M4-8 | M4-10 | M4-12 | M4-15 | M4-18 | ||||||||||||
| 5-5 | - | M5-8 | M5-10 | M5-12 | M5-15 | M5-18 | ||||||||||||
使用例
- 本製品は先入れナットです。アルミフレームにあらかじめ入れてお使いください。
- ナットの位置をセットスクリューで仮止めできます。
選定サポート情報
■対応シリーズ
本製品は ミスミ製 5シリーズ（溝幅6mm）のアルミフレームに対応しております。
5シリーズ
■先入れ/後入れの違い
・ミスミのアルミフレームナットは先入れ用、後入れ用のそれぞれに様々な種類を取り揃えております。用途に応じて使い分けてください。
先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。
後入れ：組立後に溝から装着が可能です。
■アルミフレームが詰まって取れなくなった場合
六角レンチをナットの穴にひっかけ、溝に直角に回すことで取り外せます。
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
5シリーズ関連部品
| 商品名 | アルミフレーム | ブラケット | ブラインドジョイント | フレームキャップ | 溝カバー |
|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
| カタログページ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ | 5シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
