未確定：候補が2型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

規格表

追加工

規格表

型式	−	A	−	B	−	R
HFSMG5−2020	−	A350	−	B700	−	R140

型式		A 指定1mm単位	B 指定1mm単位	R＊	フレームタイプ	質量 kg/m	断面積 mm²	断面2次モーメントmm⁴		[ M ]材質	[ S ]表面処理
Type	No.							ℓx	ℓy
HFSMG HFSFMG	5−2020	200〜1500	200〜1000	140 300^＊ 500^＊	HFS	0.50	183	0.742×10⁴	0.742×10⁴	A6005CSS-T5	白アルマイト

＊R300・R500用の曲げパネルはありません。
[ ! ]A・B寸法は価格表に価格の記載のないサイズは指定できません。ご要望の場合、カタログ規格外サービス>>こちらお問い合わせください。
[ ! ]黒アルマイト処理ご要望の場合、カタログ規格外サービス>>こちらお問い合わせください。

使用例

・曲げフレーム延長方法

溝にパネルクランプ（詳細はこちら）を入れてパネルを止めます。

追加工

[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。
種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-」表記のものは適用不可となります。

型式	−	A	−	B	−	R	−	（LTP．RTP．TPW‧‧‧etc.）
HFSMG5−2020	−	A400	−	B500	−	R140	−	LTP−LMH

Alterations	タップ			M穴
Code	LTP	RTP	TPW	LMH	LMV	RMH	RMV
Spec. [ ! ]タップとM穴を重複して指定すると、タップ深さが、M穴までの距離になります。	中心の穴にタップ追加工タップ形状M5深さ15 LTP ：左端面にタップ RTP ：下端面にタップ TPW ：両端面にタップ例 LTP			M穴を指定方向にあけるセンタージョイント、後入れダブルジョイントで接続が可能です。 LMH、RMH：フレーム左(下)に水平方向からM穴をあけます。例 LMH LMV、RMV：フレーム左(下)に垂直(右)方向から穴をあけます。例 RMV [ NG ]HFSFMGにはLMV、 RMVは適用不可。
適用フレーム
HFSMG5−2020 HFSFMG5−2020	270		540	120

分類	追加工名称	追加工コード例	使用例	内容	カタログ
> 端面タップ加工	端面タップ (センター穴)	LTP/RTP/TPW		フレームにタップ加工を行ないます。　LTP/RTP/TPW：M5深さ15mm この加工が必要なブラインドジョイント（スクリュージョイント / シンプルジョイント）	カタログ
> ブラインドジョイント専用穴あけ	M穴	LMH/LMV RMH/RMV		後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。 (後入れダブルジョイント / センタージョイント)	カタログ

5シリーズ関連部品

■ アルミフレームアクセサリ

商品名	ブラケット	ブラインドジョイント	ナット	フレームキャップ	溝カバー
写真
カタログページ	5シリーズカタログ	5シリーズカタログ	5シリーズカタログ	5シリーズカタログ	5シリーズカタログ
商品ページ	こちら	こちら	こちら	こちら	こちら
総合情報ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

曲げパネル	パネルクランプ

詳細ページ	詳細ページ

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

HFSFMG5-2020-A[200-1500/1]-B[200-1000/1]-R[140,300,500]

HFSMG5-2020-A[200-1500/1]-B[200-1000/1]-R[140,300,500]

(mm)

RoHS?

最小発注数量

200 ～ 1500	200 ～ 1000	140 ～ 500	10	1個
200 ～ 1500	200 ～ 1000	140 ～ 500	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目

基本情報

HFS5-2020、HFSF5-2020を曲げ加工したアルミフレームです。
■5シリーズとは溝幅6mmのアルミフレームです。M5のボルトに適用します。
切断面・追加工部には表面処理がされていません。

ご注意

WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちらよりご請求ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		A	￥基準単価
			R140								R300						R500
			B								B						B
Type	No.		200～300	301～400	401～500	501～600	601～700	701～800	801～900	901～1000	400～500	501～600	601～700	701～800	801～900	901～1000	600～700	701～800	801～900
HFSMG HFSFMG	5～2020	200～ 300	5,110	5,360	5,450	5,620	5,700	7,150	7,410	7,750	－	－	－	－	－	－	－	－	－
		301～ 400	5,360	5,870	5,960	6,210	6,390	7,920	8,090	8,260	－	－	－	－	－	－	－	－	－
		401～ 500	5,450	5,960	6,560	6,730	7,070	8,430	8,600	8,770	6,560	6,730	7,070	8,430	8,600	8,770	－	－	－
		501～ 600	5,620	6,210	6,730	7,070	7,240	8,690	8,860	9,120	6,730	7,070	7,240	8,690	8,860	9,120	－	－	－
		601～ 700	5,700	6,390	7,070	7,240	7,410	8,860	9,210	9,480	7,070	7,240	7,410	8,860	9,210	9,480	7,410	8,860	9,030
		701～ 800	7,150	7,920	8,430	8,690	8,860	9,210	9,570	9,860	8,430	8,690	8,860	9,210	9,570	9,860	8,860	9,070	－
		801～ 900	7,410	8,090	8,600	8,860	9,210	9,570	9,950	10,260	8,600	8,860	9,210	9,570	9,950	10,260	9,030	－	－
		901～1000	7,750	8,260	8,770	9,210	9,570	9,950	10,360	10,670	8,770	9,210	9,570	9,950	10,360	10,670	－	－	－
		1001～1100	8,060	8,590	9,120	9,570	9,950	10,360	10,770	11,090	9,120	9,570	9,950	10,360	10,770	11,090	－	－	－
		1101～1200	8,380	8,930	9,480	9,950	10,360	10,770	11,200	11,540	9,480	9,950	10,360	10,770	11,200	11,540	－	－	－
		1201～1300	8,710	9,280	9,860	10,360	10,770	11,200	11,650	12,000	9,860	10,360	10,770	11,200	11,650	12,000	－	－	－
		1301～1400	9,060	9,650	10,260	10,770	11,200	11,650	12,110	12,480	10,260	10,770	11,200	11,650	12,110	12,480	－	－	－
		1401～1500	9,420	10,050	10,670	11,200	11,650	12,110	12,600	12,980	10,670	11,200	11,650	12,110	12,600	12,980	－	－	－

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
	小口		大口
数　量	1～9	10～50	51～
値引率	基準単価	5%	お見積り
出荷日	通常

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

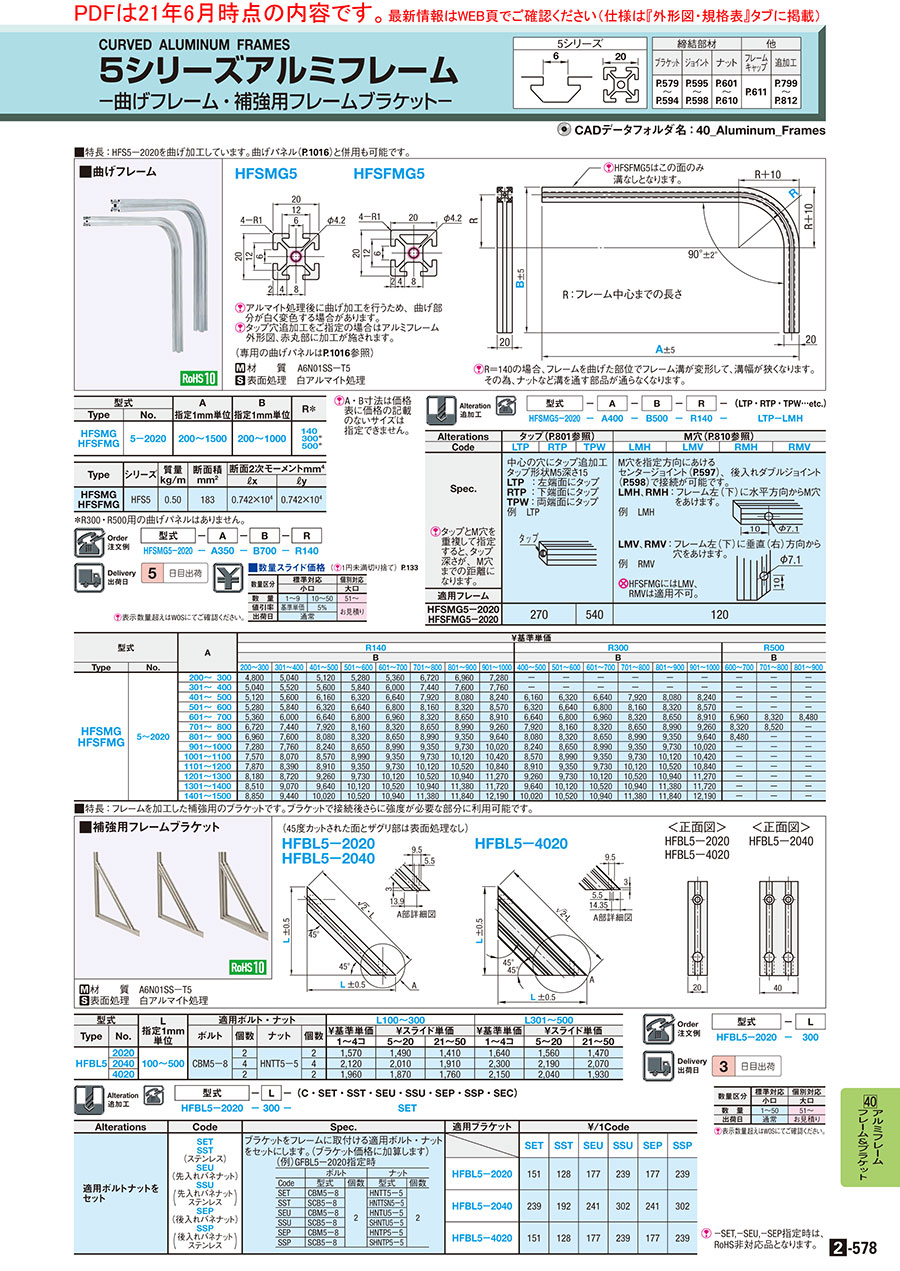

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
５シリーズ（溝幅６ｍｍ）ブラインドジョイント部品　後入れダブルジョイントキット
六角穴付きボルトで締結するブラインドジョイントです。通常のブラケットを使うと周辺部品との干渉が発生してしまう場合は、ブラインドジョイントをおすすめします。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
