ミスミ

アルミ抜差し蝶番

カタログ |P.2-856

数量スライド割引
当日出荷可能

平均満足度3.0

この商品のレビューをみる（4件）

通常単価(税別): 560円～2,497円

税込単価: 616円～2,747円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

蝶番用ナット

通常価格(税別)： 254円 (税込価格：279円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ハタ蝶番・異形用ハタ蝶番

4.8

通常価格(税別)： 352円 (税込価格：387円)

通常出荷日：在庫品1日目

汎用性の高いアルミ製抜差し蝶番です。軽量で、アルミフレーム同形（同じ角サイズ）...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
非磁性
詳細材質
A6063
種類
抜差し蝶番
洗浄方法
洗浄無し
表面処理
アルマイト処理
材質証明書
非対象

ご注意

規格表内の赤文字は2024年11月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が372型番あります。

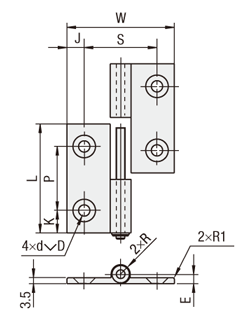

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

抜差し蝶番
HHPNL（左勝手用）
HHPNR（右勝手用）

図は左勝手用

異形抜差し蝶番
HHPNDL（左勝手用）
HHPNDR（右勝手用）

図は左勝手用

[ M ] 材質　本体：A6063S−T5　　ブッシュ : ポリアセタール
[ S ] 表面処理：アルマイト処理
蝶番の取り付け先がパネル等の場合は、こちらの蝶番用ナットがおすすめです。

規格表

型式

HHPNL6
HHPNDR10-8

■抜差し蝶番
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		^＊許容荷重		質量 g	L	W	K	P	J	S	d	d キリ	D 皿ザグリ	E	R	適用ボルト・ナット				￥基準単価	￥スライド単価
																ボルト	個数	ナット	個数	1〜8コ	9〜50
Type	No．	kg	N
HHPNL(左勝手用) HHPNR(右勝手用)	5	10	98	22	47	36	11	25	7.5	21	5	5.5	11	5	5	皿ボルト5−8	4	HNTT5−5	4	509	457
	6			33		48	8.5	30	8	32		6.5	13	5.5	5.5	皿ボルト6−10		HNTT6−6		583	525
	8			48	63	62	13	37	10	42						皿ボルト6−12		HNTT8−6		677	609
	10	15	147	134	80	104	18.5	43	21	62	7	6.5	13	6.5	6.5	皿ボルト6-20		HNTT10−6		770	690

＊許容荷重は2個使用の数値です。

■異形用抜差し蝶番
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		＊許容荷重		質量	L	W	J	S	d	d キリ	D 皿ザグリ	T	E	適用ボルト・ナット				￥基準単価	￥スライド単価
Type	No．	kg	N	g	L	W	J	S	d	d キリ	D 皿ザグリ	T	E	ボルト	個数	ナット	個数	1〜8コ	9〜50
HHPNDL(左勝手用) HHPNDR(右勝手用)	10－6	15	147	101	80	78	10	47	7	6.5	13	3.5	6.5	皿ボルト6−20・皿ボルト6−10	4	HNTT10−6・HNTT6−6	4	650	580
HHPNDL(左勝手用) HHPNDR(右勝手用)	10－8	15	147	107	80	85	12	52	7	6.5	13	4.5	6.5	皿ボルト6−20・皿ボルト6−15	4	HNTT10−6・HNTT8−6	4	680	610

追加工

型式	－	追加工型番
HNPNL5	－	CSU
HHPNR8	－	PSET3

Alterations	Code	Spec.

適用ボルトナットセット	SET SEP SEU SST SSP SSU CET CEP CEU CST CSP CSU	蝶番をアルミフレームに取り付ける際の適用ボルトとナットをセットにします。（蝶番価格に加算)	Code	ボルト			ナット
				Type	材質	Spec	Type	材質	Spec
			SET	FB	鉄	六角穴付ボルト	HNTT	鉄	先入れナット
			SEP				HNTP		後入れバネナット
			SEU				HNTU		先入れバネナット
			SST	SHFBS	ステンレス		HNTTSN	ステンレス	先入れナット
			SSP				SHNTP		後入れバネナット
			SSU				SHNTU		先入れバネナット
			CET	BFBJ	鉄	十字穴付ボルト	HNTT	鉄	先入れナット
			CEP				HNTP		後入れバネナット
			CEU				HNTU		先入れバネナット
			CST	SFBJ	ステンレス		HNTTSN	ステンレス	先入れナット
			CSP				SHNTP		後入れバネナット
			CSU				SHNTU		先入れバネナット

型式	No.	￥/1Code
型式	No.	SET	SEP	SEU	SST	SSP	SSU	CET	CEP	CEU	CST	CSP	CSU
HHPNL HHPNR	5	211	275	299	275	586	656	551	597	620	574	662	738
	6	225	287	311	340	610	721	569	621	645	587	656	768
	8	263	310	340	375	632	726	586	644	673	603	680	773
	10	750	920	820	1,300	1,595	1,645	885	1,055	955	1,305	1,600	1,650
HHPNDL HHPNDR	10-6	660	755	725	905	1,075	1,165	705	805	775	910	1,080	1,170
HHPNDL HHPNDR	10-8	665	775	740	920	1,105	1,175	715	825	790	930	1,115	1,185

Alterations

Code

Spec.

適用ボルト
パネル用ナット
セット

PSET□
PSEP□
PSEU□
PSST□
PSSP□
PSSU□
PCET□
PCEP□
PCEU□
PCST□
PCSP□
PCSU□

蝶番をアルミフレームと
パネルに取り付ける際の
適用ボルトとナット、パネル
用ナットをセットにします。
ボルトは使用するパネル
板厚（3・5・8より選択
可）に応じたサイズ、
パネル用ナットは蝶番に
応じたサイズとなります。
（蝶番価格に加算）

Code

板厚

ボルト

ナット

パネル用ナット

Type

材質

Spec

Type

材質

Spec

Type

材質

PSET

3
5
8

鉄

六角穴付ボルト

HNTT

鉄

先入れナット

HHPNT

ステンレス

PSEP

HNTP

後入れバネナット

PSEU

HNTU

先入れバネナット

PSST

SHFBS

ステンレス

HNTTSN

ステンレス

先入れナット

PSSP

SHNTP

後入れバネナット

PSSU

SHNTU

先入れバネナット

PCET

BFBJ

鉄

十字穴付ボルト

HNTT

鉄

先入れナット

PCEP

HNTP

後入れバネナット

PCEU

HNTU

先入れバネナット

PCST

SFBJ

ステンレス

HNTTSN

ステンレス

先入れナット

PCSP

SHNTP

後入れバネナット

PCSU

SHNTU

先入れバネナット

型式	No.	板厚	￥/1Code
型式	No.	板厚	PSET	PSEP	PSEU	PSST	PSSP	PSSU	PCET	PCEP	PCEU	PCST	PCSP	PCSU
HHPNL HHPNR	5	3	655	675	685	650	690	725	690	715	725	685	725	760
		5	655	675	685	650	690	725	690	715	725	685	725	760
		8	655	675	685	660	700	735	690	715	725	685	725	760
	6	3	580	595	615	700	725	790	720	730	750	705	730	790
		5	670	685	705	700	725	790	720	730	750	705	730	790
		8	670	685	705	710	730	795	720	730	750	720	740	805
	8	3	590	615	630	710	750	795	725	750	770	715	755	800
		5	590	615	630	710	750	795	725	750	770	715	755	800
		8	680	705	720	715	755	800	725	750	770	725	765	810

技術情報

■蝶番の許容荷重の考え方
記載の許容荷重は2個使用時となっており、標準的な使用方法での扉の質量となります。
標準的な使用方法とは、縦使いした場合で図1のように蝶番2個の取付ピッチをA、蝶番の回転軸中心から扉重心位置までの距離をBとし、
A＝2×Bとなるように取り付けた場合の目安となります。
図2のように縦使いをした場合は取付ピッチに関係なく、記載の許容荷重が扉の最大質量となります。こちらも蝶番を2個使用した場合の値です。
※記載値はあくまで参考扉質量であり、保証値ではありません。ご参考の上、お客様にて仕様用途を加味した上でご選定いただくようお願いいたします。

（図1：縦使い）

（図2：横使い）

■取付について
蝶番を3個以上取り付ける際は、必ず各蝶番の軸が同一線上になるように取り付けてください。

■左右勝手について
ミスミの蝶番については、取付方法によって左右の定義を下記のようにしております。
抜差し蝶番とハタ蝶番で定義が異なりますのでご注意ください。

抜差し蝶番の場合

筐体や扉の表面に取り付けることを想定し定義しています。
筐体の右側に取り付ける場合は右勝手、左側に取り付ける場合は左勝手となります。（下図は右勝手）

ハタ蝶番の場合

扉の筐体内側に取り付けることを想定し定義議しています。
筐体の右側に取り付ける場合は右勝手、左側に取り付ける場合は左勝手となります。（下図は右勝手）

型番リスト

表示件数

...

型番
