ミスミ

ヒンジベ－ス　－中央取付タイプ－　ザグリ穴

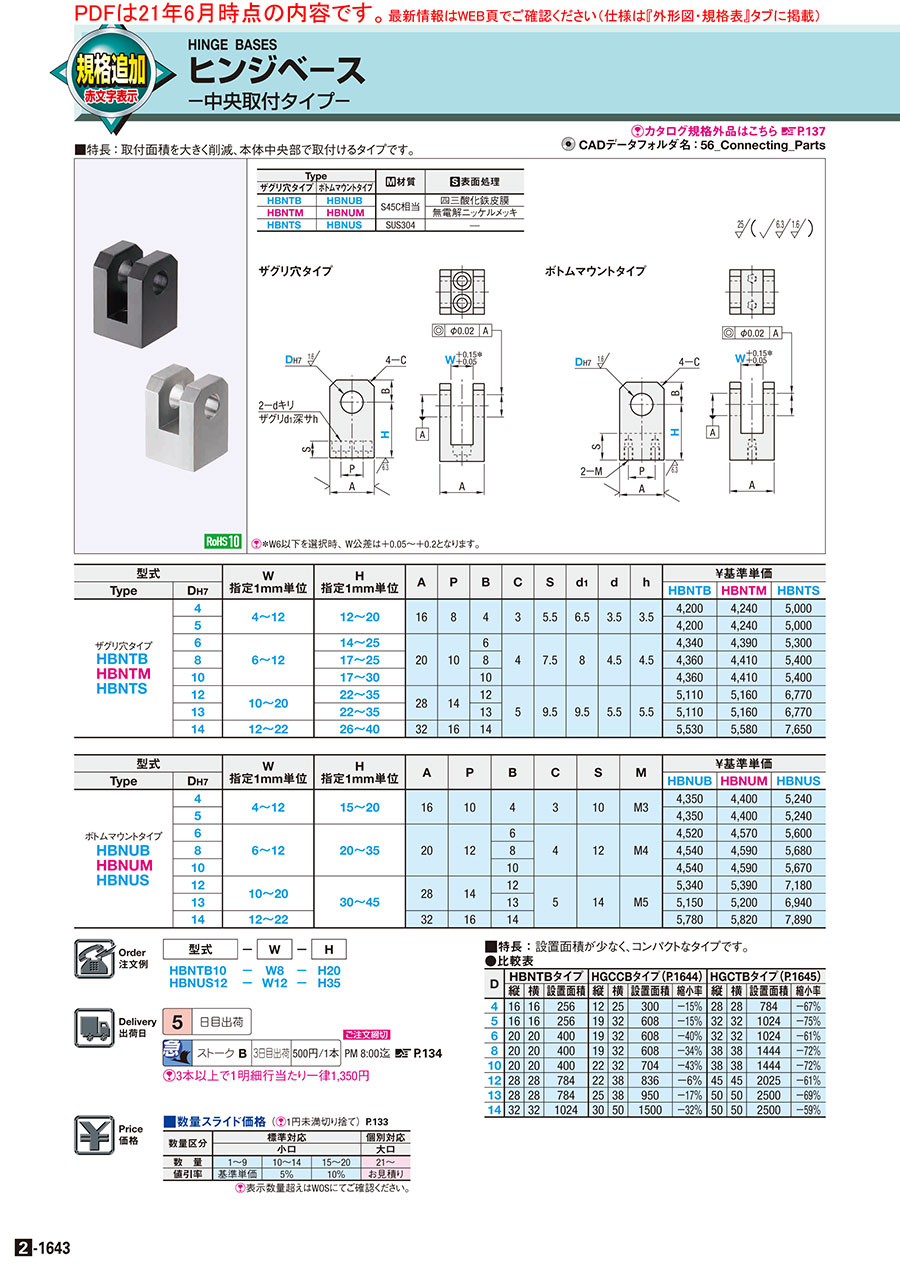

カタログ |P.2-1643

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－Ａ・Ｈ寸コンパクトタイプ－

4.6

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジボルト

4.2

通常出荷日：5 日目

【規格拡張】防錆力の高い無電解ニッケルメッキ品を追加しました。【特徴】取付け穴...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
ヒンジベース
形状
2山タイプ
取付け位置
標準タイプ
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が48型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

ザグリ穴タイプ

ボトムマウントタイプ

[ ! ]＊W6以下を選択時、W公差は＋0.05～＋0.2となります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、めねじ深さ、A寸法は除く。

Type		材質	表面処理
ザグリ穴タイプ	ボトムマウントタイプ	材質	表面処理
HBNTB	HBNUB	S45C相当	四三酸化鉄皮膜
HBNTM	HBNUM	S45C相当	無電解ニッケルメッキ
HBNTS	HBNUS	SUS304	—

規格表

型式	−	W	−	H
HBNTB10 HBNUS12	− −	W8 W12	− −	H20 H35

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		W 指定1mm単位	H 指定1mm単位	A	P	B	C	S	d₁	d	h	￥基準単価
Type	D_H7											HBNTB	HBNTM	HBNTS
ザグリ穴タイプ HBNTB HBNTM HBNTS	4	4～12	12～20	16	8	4	3	5.5	6.5	3.5	3.5	4,410	4,450	5,250
	5											4,410	4,450	5,250
	6	6～12	14～25	20	10	6	4	7.5	8	4.5	4.5	4,560	4,610	5,570
	8		17～25			8						4,580	4,630	5,670
	10		17～30			10						4,580	4,630	5,670
	12	10～20	22～35	28	14	12	5	9.5	9.5	5.5	5.5	5,370	5,420	7,110
	13		22～35			13						5,370	5,420	7,110
	14	12～22	26～40	32	16	14						5,810	5,860	8,030

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		W 指定1mm単位	H 指定1mm単位	A	P	B	C	S	M	￥基準単価
Type	D_H₇									HBNUB	HBNUM	HBNUS
ボトムマウントタイプ HBNUB HBNUM HBNUS	4	4～12	15～20	16	10	4	3	10	M3	4,570	4,620	5,500
	5									4,570	4,620	5,500
	6	6～12	20～35	20	12	6	4	12	M4	4,750	4,800	5,880
	8					8				4,770	4,820	5,960
	10					10				4,770	4,820	5,950
	12	10～20	30～45	28	14	12	5	14	M5	5,610	5,660	7,540
	13					13				5,410	5,460	7,290
	14	12～22		32	16	14				6,070	6,110	8,280

■特長：設置面積が少なく、コンパクトなタイプです。
●比較表

D	HBNTBタイプ			HGCCBタイプ(こちら)				HGCTBタイプ(こちら)
D	縦	横	設置面積	縦	横	設置面積	縮小率	縦	横	設置面積	縮小率
4	16	16	256	12	25	300	－15％	28	28	784	－67％
5	16	16	256	19	32	608	－15％	32	32	1024	－75％
6	20	20	400	19	32	608	－40％	32	32	1024	－61％
8	20	20	400	19	32	608	－34％	38	38	1444	－72％
10	20	20	400	22	32	704	－43％	38	38	1444	－72％
12	28	28	784	22	38	836	－6％	45	45	2025	－61％
13	28	28	784	25	38	950	－17％	50	50	2500	－69％
14	32	32	1024	30	50	1500	－32％	50	50	2500	－59％

型番リスト

表示件数

型番

HBNTB4-W[4-12/1]-H[12-20/1]

HBNTB5-W[4-12/1]-H[12-20/1]

HBNTB6-W[6-12/1]-H[14-25/1]

HBNTB8-W[6-12/1]-H[17-25/1]

HBNTB10-W[6-12/1]-H[17-30/1]

HBNTB12-W[10-20/1]-H[22-35/1]

HBNTB13-W[10-20/1]-H[22-35/1]

HBNTB14-W[12-22/1]-H[26-40/1]

HBNTM4-W[4-12/1]-H[12-20/1]

HBNTM5-W[4-12/1]-H[12-20/1]

HBNTM6-W[6-12/1]-H[14-25/1]

HBNTM8-W[6-12/1]-H[17-25/1]

HBNTM10-W[6-12/1]-H[17-30/1]

HBNTM12-W[10-20/1]-H[22-35/1]

HBNTM13-W[10-20/1]-H[22-35/1]

HBNTM14-W[12-22/1]-H[26-40/1]

HBNTS4-W[4-12/1]-H[12-20/1]

HBNTS5-W[4-12/1]-H[12-20/1]

HBNTS6-W[6-12/1]-H[14-25/1]

HBNTS8-W[6-12/1]-H[17-25/1]

HBNTS10-W[6-12/1]-H[17-30/1]

HBNTS12-W[10-20/1]-H[22-35/1]

HBNTS13-W[10-20/1]-H[22-35/1]

HBNTS14-W[12-22/1]-H[26-40/1]

HBNUB4-W[4-12/1]-H[15-20/1]

HBNUB5-W[4-12/1]-H[15-20/1]

HBNUB6-W[6-12/1]-H[20-35/1]

HBNUB8-W[6-12/1]-H[20-35/1]

HBNUB10-W[6-12/1]-H[20-35/1]

HBNUB12-W[10-20/1]-H[30-45/1]

HBNUB13-W[10-20/1]-H[30-45/1]

HBNUB14-W[12-22/1]-H[30-45/1]

HBNUM4-W[4-12/1]-H[15-20/1]

HBNUM5-W[4-12/1]-H[15-20/1]

HBNUM6-W[6-12/1]-H[20-35/1]

HBNUM8-W[6-12/1]-H[20-35/1]

HBNUM10-W[6-12/1]-H[20-35/1]

HBNUM12-W[10-20/1]-H[30-45/1]

HBNUM13-W[10-20/1]-H[30-45/1]

HBNUM14-W[12-22/1]-H[30-45/1]

HBNUS4-W[4-12/1]-H[15-20/1]

HBNUS5-W[4-12/1]-H[15-20/1]

HBNUS6-W[6-12/1]-H[20-35/1]

HBNUS8-W[6-12/1]-H[20-35/1]

HBNUS10-W[6-12/1]-H[20-35/1]

HBNUS12-W[10-20/1]-H[30-45/1]

HBNUS13-W[10-20/1]-H[30-45/1]

HBNUS14-W[12-22/1]-H[30-45/1]

取付け方法

材質

表面処理

穴径D

(φ)

幅寸法 W

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

ザグリ穴タイプ	S45C相当	四三酸化鉄皮膜	4	4 ～ 12	12 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
ザグリ穴タイプ	S45C相当	四三酸化鉄皮膜	5	4 ～ 12	12 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
ザグリ穴タイプ	S45C相当	四三酸化鉄皮膜	6	6 ～ 12	14 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
ザグリ穴タイプ	S45C相当	四三酸化鉄皮膜	8	6 ～ 12	17 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
ザグリ穴タイプ	S45C相当	四三酸化鉄皮膜	10	6 ～ 12	17 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
ザグリ穴タイプ	S45C相当	四三酸化鉄皮膜	12	10 ～ 20	22 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
ザグリ穴タイプ	S45C相当	四三酸化鉄皮膜	13	10 ～ 20	22 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
ザグリ穴タイプ	S45C相当	四三酸化鉄皮膜	14	12 ～ 22	26 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
ザグリ穴タイプ	S45C相当	無電解ニッケルメッキ	4	4 ～ 12	12 ～ 20	S45C	無電解ニッケルメッキ	10	1個
ザグリ穴タイプ	S45C相当	無電解ニッケルメッキ	5	4 ～ 12	12 ～ 20	S45C	無電解ニッケルメッキ	10	1個
ザグリ穴タイプ	S45C相当	無電解ニッケルメッキ	6	6 ～ 12	14 ～ 25	S45C	無電解ニッケルメッキ	10	1個
ザグリ穴タイプ	S45C相当	無電解ニッケルメッキ	8	6 ～ 12	17 ～ 25	S45C	無電解ニッケルメッキ	10	1個
ザグリ穴タイプ	S45C相当	無電解ニッケルメッキ	10	6 ～ 12	17 ～ 30	S45C	無電解ニッケルメッキ	10	1個
ザグリ穴タイプ	S45C相当	無電解ニッケルメッキ	12	10 ～ 20	22 ～ 35	S45C	無電解ニッケルメッキ	10	1個
ザグリ穴タイプ	S45C相当	無電解ニッケルメッキ	13	10 ～ 20	22 ～ 35	S45C	無電解ニッケルメッキ	10	1個
ザグリ穴タイプ	S45C相当	無電解ニッケルメッキ	14	12 ～ 22	26 ～ 40	S45C	無電解ニッケルメッキ	10	1個
ザグリ穴タイプ	SUS304	なし	4	4 ～ 12	12 ～ 20	SUS304	-	10	1個
ザグリ穴タイプ	SUS304	なし	5	4 ～ 12	12 ～ 20	SUS304	-	10	1個
ザグリ穴タイプ	SUS304	なし	6	6 ～ 12	14 ～ 25	SUS304	-	10	1個
ザグリ穴タイプ	SUS304	なし	8	6 ～ 12	17 ～ 25	SUS304	-	10	1個
ザグリ穴タイプ	SUS304	なし	10	6 ～ 12	17 ～ 30	SUS304	-	10	1個
ザグリ穴タイプ	SUS304	なし	12	10 ～ 20	22 ～ 35	SUS304	-	10	1個
ザグリ穴タイプ	SUS304	なし	13	10 ～ 20	22 ～ 35	SUS304	-	10	1個
ザグリ穴タイプ	SUS304	なし	14	12 ～ 22	26 ～ 40	SUS304	-	10	1個
ボトムマウントタイプ	S45C相当	四三酸化鉄皮膜	4	4 ～ 12	15 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
ボトムマウントタイプ	S45C相当	四三酸化鉄皮膜	5	4 ～ 12	15 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
ボトムマウントタイプ	S45C相当	四三酸化鉄皮膜	6	6 ～ 12	20 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
ボトムマウントタイプ	S45C相当	四三酸化鉄皮膜	8	6 ～ 12	20 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
ボトムマウントタイプ	S45C相当	四三酸化鉄皮膜	10	6 ～ 12	20 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
ボトムマウントタイプ	S45C相当	四三酸化鉄皮膜	12	10 ～ 20	30 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
ボトムマウントタイプ	S45C相当	四三酸化鉄皮膜	13	10 ～ 20	30 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
ボトムマウントタイプ	S45C相当	四三酸化鉄皮膜	14	12 ～ 22	30 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
ボトムマウントタイプ	S45C相当	無電解ニッケルメッキ	4	4 ～ 12	15 ～ 20	S45C	無電解ニッケルメッキ	10	1個
ボトムマウントタイプ	S45C相当	無電解ニッケルメッキ	5	4 ～ 12	15 ～ 20	S45C	無電解ニッケルメッキ	10	1個
ボトムマウントタイプ	S45C相当	無電解ニッケルメッキ	6	6 ～ 12	20 ～ 35	S45C	無電解ニッケルメッキ	10	1個
ボトムマウントタイプ	S45C相当	無電解ニッケルメッキ	8	6 ～ 12	20 ～ 35	S45C	無電解ニッケルメッキ	10	1個
ボトムマウントタイプ	S45C相当	無電解ニッケルメッキ	10	6 ～ 12	20 ～ 35	S45C	無電解ニッケルメッキ	10	1個
ボトムマウントタイプ	S45C相当	無電解ニッケルメッキ	12	10 ～ 20	30 ～ 45	S45C	無電解ニッケルメッキ	10	1個
ボトムマウントタイプ	S45C相当	無電解ニッケルメッキ	13	10 ～ 20	30 ～ 45	S45C	無電解ニッケルメッキ	10	1個
ボトムマウントタイプ	S45C相当	無電解ニッケルメッキ	14	12 ～ 22	30 ～ 45	S45C	無電解ニッケルメッキ	10	1個
ボトムマウントタイプ	SUS304	なし	4	4 ～ 12	15 ～ 20	SUS304	-	10	1個
ボトムマウントタイプ	SUS304	なし	5	4 ～ 12	15 ～ 20	SUS304	-	10	1個
ボトムマウントタイプ	SUS304	なし	6	6 ～ 12	20 ～ 35	SUS304	-	10	1個
ボトムマウントタイプ	SUS304	なし	8	6 ～ 12	20 ～ 35	SUS304	-	10	1個
ボトムマウントタイプ	SUS304	なし	10	6 ～ 12	20 ～ 35	SUS304	-	10	1個
ボトムマウントタイプ	SUS304	なし	12	10 ～ 20	30 ～ 45	SUS304	-	10	1個
ボトムマウントタイプ	SUS304	なし	13	10 ～ 20	30 ～ 45	SUS304	-	10	1個
ボトムマウントタイプ	SUS304	なし	14	12 ～ 22	30 ～ 45	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	SL-HBNTM4
- ( - )	5日目	SL-HBNTM5
- ( - )	5日目	SL-HBNTM6
- ( - )	5日目	SL-HBNTM8
- ( - )	5日目	SL-HBNTM10
- ( - )	5日目	SL-HBNTM12
- ( - )	5日目	SL-HBNTM13
- ( - )	5日目	SL-HBNTM14
- ( - )	5日目	SL-HBNTS4
- ( - )	5日目	SL-HBNTS5
- ( - )	5日目	SL-HBNTS6
- ( - )	5日目	SL-HBNTS8
- ( - )	5日目	SL-HBNTS10
- ( - )	5日目	SL-HBNTS12
- ( - )	5日目	SL-HBNTS13
- ( - )	5日目	SL-HBNTS14
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	SL-HBNUM4
- ( - )	5日目	SL-HBNUM5
- ( - )	5日目	SL-HBNUM6
- ( - )	5日目	SL-HBNUM8
- ( - )	5日目	SL-HBNUM10
- ( - )	5日目	SL-HBNUM12
- ( - )	5日目	SL-HBNUM13
- ( - )	5日目	SL-HBNUM14
- ( - )	5日目	SL-HBNUS4
- ( - )	5日目	SL-HBNUS5
- ( - )	5日目	SL-HBNUS6
- ( - )	5日目	SL-HBNUS8
- ( - )	5日目	SL-HBNUS10
- ( - )	5日目	SL-HBNUS12
- ( - )	5日目	SL-HBNUS13
- ( - )	5日目	SL-HBNUS14

基本情報

【規格拡張】
防錆力の高い無電解ニッケルメッキ品を追加しました。

【特徴】
取付け穴を中央に設定した為、設置面積の小さいヒンジベースです。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜9	10〜14	15〜20	21～
値引率	基準単価	5％	10％	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ヒンジピン　極低頭六角穴ツバ付タイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。高い緩み止め効果が期待できるUナットタイプもございます。
ミスミ
【新商品】ヒンジピン　極低頭六角穴ツバ付めねじタイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。低頭ボルトとの組合せで両端とも省スペース化が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヒンジベ－ス　－中央取付タイプ－　ザグリ穴のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

工場扉の取付

満足度：5.02022/09/29

何度も使用していますが、本当にコスパが良いです、若干のがたつきは有るものの許容範囲です

0人が参考にしています。

治具

満足度：4.02021/10/26

毎回利用させていただいてます。納期・価格ともに問題なし。製品の精度も安定しております。

0人が参考にしています。

シリンダのリンクに使用

満足度：5.02018/08/01

エアーシリンダにて倍力機構を構築する際に使用しました。サイズも豊富でほぼまかなえるので助かります。
