ミスミ

リンク　－片欠けタイプ－

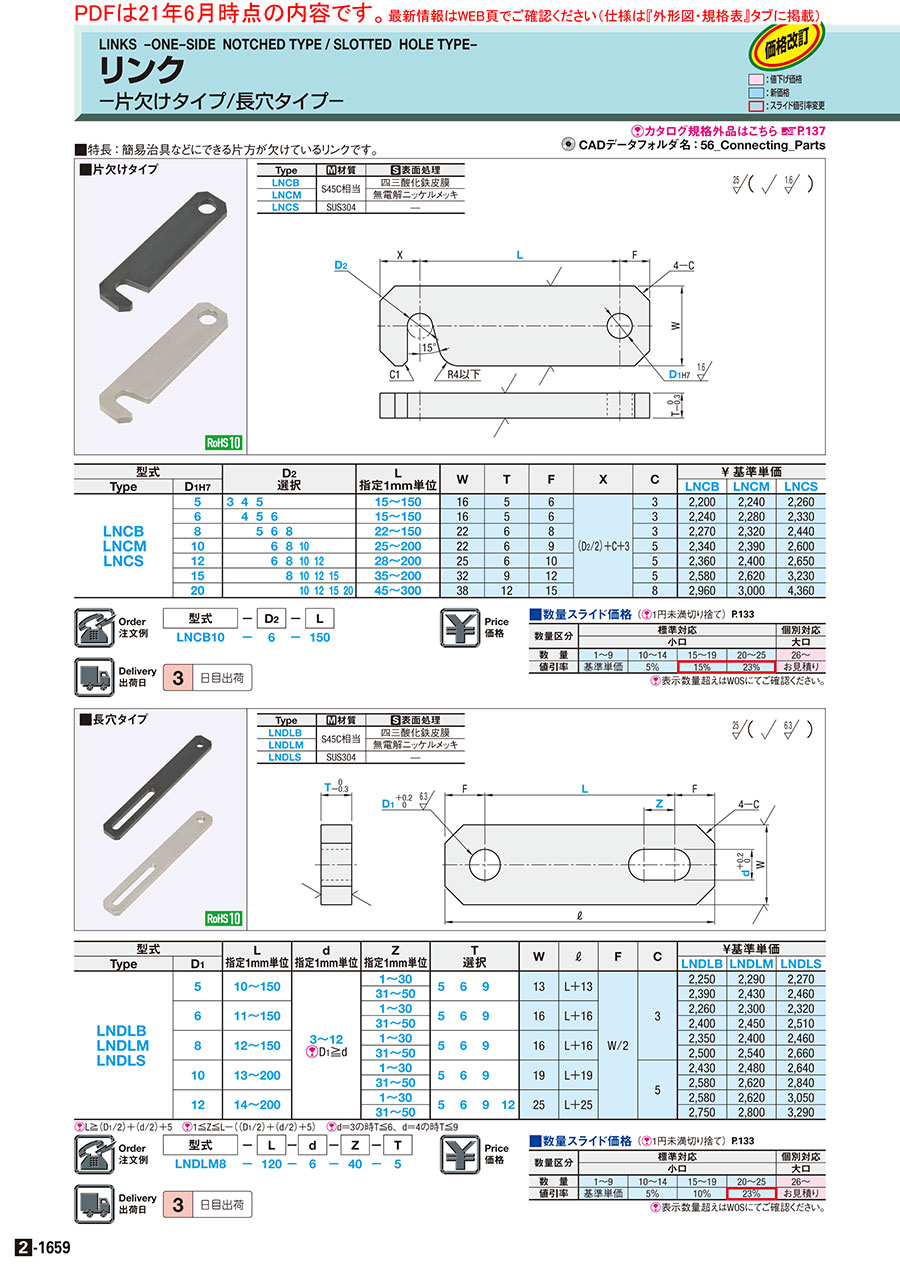

カタログ |P.2-1659

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リンク　－スタンダードタイプ－　Ｄ２寸フリ－

4.4

通常価格(税別)： 1,130円 (税込価格：1,243円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

リンク　－長穴タイプ－

3.8

通常出荷日：3 日目

【特長】簡易治具などにできる片方が欠けているリンクです。【材質・表面処理】S4...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
形状
片欠けタイプ
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が21型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、T、W寸法は除く。

Type	材質	表面処理
LNCB	S45C相当	四三酸化鉄皮膜
LNCM	S45C相当	無電解ニッケルメッキ
LNCS	SUS304	—

規格表

型式	−	D₂	−	L
LNCB10	−	6	−	150

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		D₂ 選択									L 指定1mm単位	W	T	F	X	C	￥基準単価
Type	D_1H7	D₂ 選択									L 指定1mm単位	W	T	F	X	C	LNCB	LNCM	LNCS
LNCB LNCM LNCS	5	3	4	5							15〜150	16	5	6	(D₂/2)＋C＋3	3	2,310	2,350	2,370
	6		4	5	6						15〜150	16	5	6		3	2,350	2,390	2,450
	8			5	6	8					22〜150	22	6	8		3	2,380	2,440	2,560
	10				6	8	10				25〜200	22	6	9		5	2,460	2,510	2,730
	12				6	8	10	12			28〜200	25	6	10		5	2,480	2,520	2,780
	15					8	10	12	15		35〜200	32	9	12		5	2,710	2,750	3,390
	20						10	12	15	20	45〜300	38	12	15		8	3,110	3,150	4,580

型番リスト

表示件数

型番

材質

表面処理

リンク穴直径

(φ)

リンク穴直径 D2 （φ）

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

S45C相当	四三酸化鉄皮膜	5	3 ～ 5	15 ～ 150	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	6	4 ～ 6	15 ～ 150	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	8	5 ～ 8	22 ～ 150	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	10	6 ～ 10	25 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	12	6 ～ 12	28 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	15	8 ～ 15	35 ～ 200	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	四三酸化鉄皮膜	20	10 ～ 20	45 ～ 300	S45C相当	四三酸化鉄皮膜	10	1個
S45C相当	無電解ニッケルメッキ	5	3 ～ 5	15 ～ 150	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	6	4 ～ 6	15 ～ 150	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	8	5 ～ 8	22 ～ 150	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	10	6 ～ 10	25 ～ 200	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	12	6 ～ 12	28 ～ 200	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	15	8 ～ 15	35 ～ 200	S45C相当	無電解ニッケルメッキ	10	1個
S45C相当	無電解ニッケルメッキ	20	10 ～ 20	45 ～ 300	S45C相当	無電解ニッケルメッキ	10	1個
SUS304	なし	5	3 ～ 5	15 ～ 150	SUS304	-	10	1個
SUS304	なし	6	4 ～ 6	15 ～ 150	SUS304	-	10	1個
SUS304	なし	8	5 ～ 8	22 ～ 150	SUS304	-	10	1個
SUS304	なし	10	6 ～ 10	25 ～ 200	SUS304	-	10	1個
SUS304	なし	12	6 ～ 12	28 ～ 200	SUS304	-	10	1個
SUS304	なし	15	8 ～ 15	35 ～ 200	SUS304	-	10	1個
SUS304	なし	20	10 ～ 20	45 ～ 300	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	-
- ( - )	3日目	SL-LNCM5
- ( - )	3日目	SL-LNCM6
- ( - )	3日目	SL-LNCM8
- ( - )	3日目	SL-LNCM10
- ( - )	3日目	SL-LNCM12
- ( - )	3日目	SL-LNCM15
- ( - )	3日目	SL-LNCM20
- ( - )	3日目	SL-LNCS5
- ( - )	3日目	SL-LNCS6
- ( - )	3日目	SL-LNCS8
- ( - )	3日目	SL-LNCS10
- ( - )	3日目	SL-LNCS12
- ( - )	3日目	SL-LNCS15
- ( - )	3日目	SL-LNCS20

基本情報

【特長】簡易治具などにできる片方が欠けているリンクです。【材質・表面処理】S45C相当・四三酸化鉄皮膜、S45C相当・無電解ニッケルメッキ、SUS304・なし、からお選びいただけます。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜9	10〜14	15〜19	20〜25	26～
値引率	基準単価	5％	15%	23%	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
リンク　－スタンダードタイプ－　Ｄ２寸フリ－
2穴タイプの標準仕様です。
ミスミ
クランプリンク　－ロッドエンドベアリング用スタンダードタイプ－
3種類の材質より選択が可能です。
ミスミ
リンク　－ベアリンク内蔵タイプ－
回転運動を支援するベアリングを圧入したリンクです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
