ミスミ

Ｏリング　Ｇシリーズ

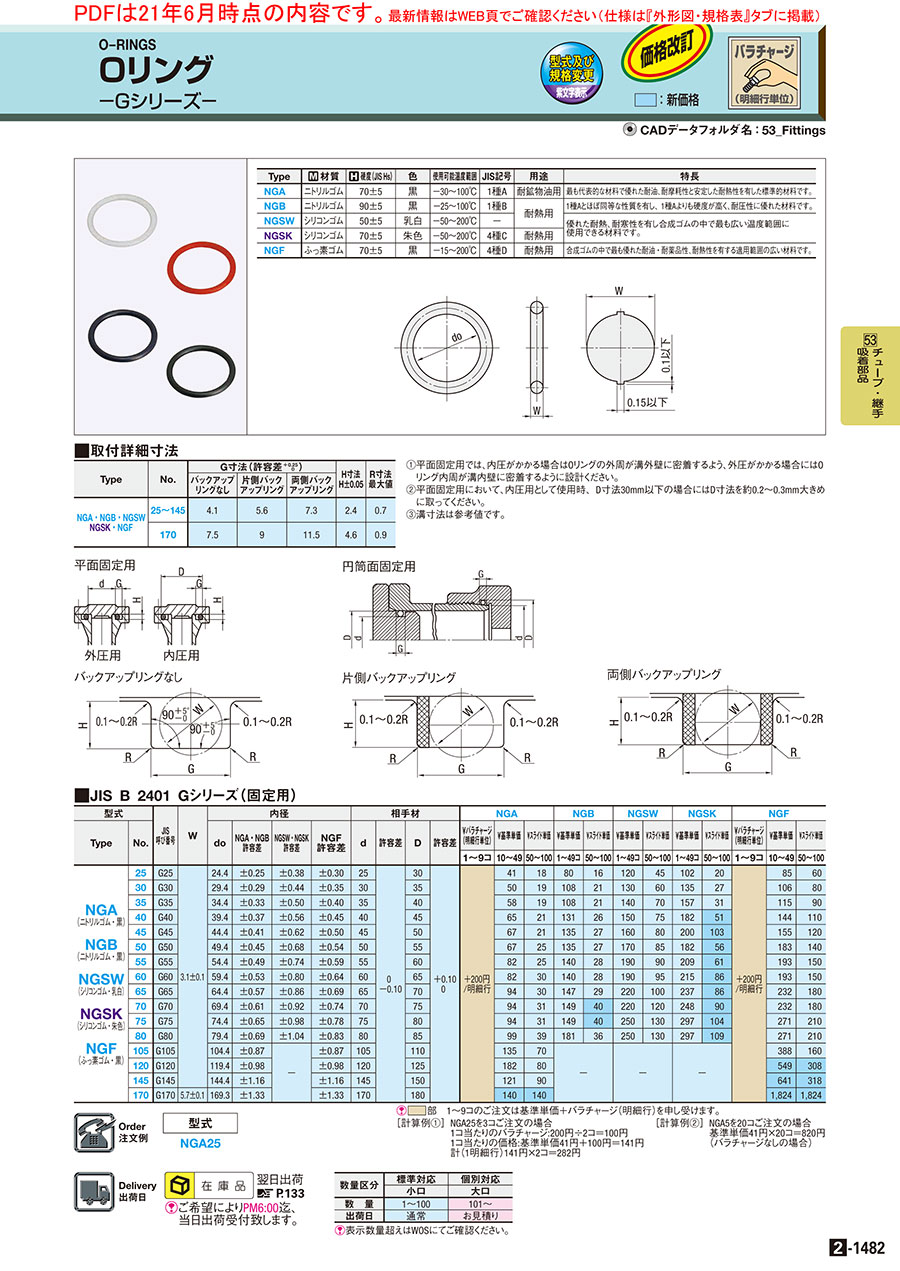

カタログ |P.2-1482

数量スライド割引
納期短縮
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（24件）

通常単価(税別): 90円～2,230円

税込単価: 99円～2,453円

【特長】・Ｏリング　Ｇシリーズです。・在庫品のため即日出荷可能です。

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
Oリング
規格
Gシリーズ
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が68型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

■取付詳細寸法

Type	No.	G寸法（許容差＋0.250）			H寸法 H±0.05	R寸法最大値
Type	No.	バックアップリングなし	片側バックアップリング	両側バックアップリング	H寸法 H±0.05	R寸法最大値
NGA・NGB・NGSW NGSK・NGF	25～145	4.1	5.6	7.3	2.4	0.7
NGA・NGB・NGSW NGSK・NGF	170	7.5	9	11.5	4.6	0.9

①平面固定用では、内圧がかかる場合はOリングの外周が溝外壁に密着するよう、外圧がかかる場合にはOリング内周が溝内壁に密着するように設計ください。

②平面固定用において、内圧用として使用時、D寸法30mm以下の場合にはD寸法を約0.2～0.3mm大きめに取ってください。

③溝寸法は参考値です。

平面固定用

円筒面固定用

外圧用

内圧用

バックアップリングなし

片側バックアップリング

両側バックアップリング

Type	[ M ] 材質	[ H ]硬度(JIS Hs)	色	使用可能温度範囲	JIS記号	用途	特長
NGA	ニトリルゴム	70±5	黒	－30〜100℃	1種A	耐鉱物油用	最も代表的な材料で優れた耐油、耐摩耗性と安定した耐熱性を有した標準的材料です。
NGB	ニトリルゴム	90±5	黒	－25〜100℃	1種B	耐熱用	1種Aとほぼ同等な性質を有し、1種Aよりも硬度が高く、耐圧性に優れた材料です。
NGSW	シリコンゴム	50±5	乳白	－50〜200℃	−	耐熱用	優れた耐熱、耐寒性を有し合成ゴムの中で最も広い温度範囲に使用できる材料です。
NGSK	シリコンゴム	70±5	朱色	－50〜200℃	4種C	耐熱用	優れた耐熱、耐寒性を有し合成ゴムの中で最も広い温度範囲に使用できる材料です。
NGF	ふっ素ゴム	70±5	黒	－15〜200℃	4種D	耐熱用	合成ゴムの中で最も優れた耐油・耐薬品性、耐熱性を有する適用範囲の広い材料です。

規格表

型式

NGA25

■JIS B 2401 Gシリーズ（固定用）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		JIS 呼び番号	W	内径				相手材				NGA			NGB		NGSW		NGSK		NGF
Type	No.			do	NGA・NGB 許容差	NGSW・NGSK 許容差	NGF 許容差	d	許容差	D	許容差	￥バラチャージ (明細行単位)	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価	￥バラチャージ (明細行単位)	￥基準単価	￥スライド単価
Type	No.			do	NGA・NGB 許容差	NGSW・NGSK 許容差	NGF 許容差	d	許容差	D	許容差	1～9コ	10〜49	50〜100	1〜49コ	50〜100	1〜49コ	50〜100	1〜49コ	50〜100	1～9コ	10〜49	50〜100
NGA (ニトリルゴム・黒) NGB (ニトリルゴム・黒) NGSW (シリコンゴム・乳白) NGSK (シリコンゴム・朱色) NGF (ふっ素ゴム・黒)	25	G25	3.1±0.1	24.4	±0.25	±0.38	±0.30	25	0 −0.10	30	＋0.10 0	＋200円 /明細行	44	19	84	17	126	48	108	21	＋200円 /明細行	90	63
	30	G30		29.4	±0.29	±0.44	±0.35	30		35			53	20	114	23	137	63	142	29		112	84
	35	G35		34.4	±0.33	±0.50	±0.40	35		40			61	20	114	23	147	74	165	33		121	95
	40	G40		39.4	±0.37	±0.56	±0.45	40		45			69	23	138	28	158	79	192	54		152	116
	45	G45		44.4	±0.41	±0.62	±0.50	45		50			71	23	142	29	168	84	210	109		163	126
	50	G50		49.4	±0.45	±0.68	±0.54	50		55			71	27	142	29	179	90	192	59		193	147
	55	G55		54.4	±0.49	±0.74	±0.59	55		60			87	27	147	30	200	95	220	65		203	158
	60	G60		59.4	±0.53	±0.80	±0.64	60		65			87	32	147	30	200	100	226	91		203	158
	65	G65		64.4	±0.57	±0.86	±0.69	65		70			99	32	155	31	231	105	249	91		244	189
	70	G70		69.4	±0.61	±0.92	±0.74	70		75			99	33	157	42	231	126	261	95		244	189
	75	G75		74.4	±0.65	±0.98	±0.78	75		80			99	33	157	42	263	137	312	110		285	221
	80	G80		79.4	±0.69	±1.04	±0.83	80		85			104	41	191	38	263	137	312	115		285	221
	105	G105		104.4	±0.87	−	±0.87	105		110			142	74	-		-		-			408	168
	120	G120		119.4	±0.98		±0.98	120		125			192	84								577	324
	145	G145		144.4	±1.16		±1.16	145		150			128	95								674	334
	170	G170	5.7±0.1	169.3	±1.33		±1.33	170		180			147	147								1,916	1,916

[ ! ] 部　1〜9コのご注文は基準単価＋バラチャージ（明細行）を申し受けます。
［計算例①］ NGA25を3コご注文の場合
1コ当たりのバラチャージ:200円÷2コ＝100円
1コ当たりの価格:基準単価44円＋100円＝144円
計（1明細行）144円×2コ＝288円
［計算例②］ NGA5を20コご注文の場合
基準単価44円×20コ＝880円
（バラチャージなしの場合）

型番リスト

表示件数

型番

特性・用途

内径 do(またはd)

(mm)

線径 W

(mm)

材質

材質コード JIS

JIS呼び番号

硬度

色

材質証明書：材質

RoHS?

最小発注数量

-	24.4	3.1	ニトリルゴム	1種A	G25	70±5	黒	ニトリルゴム	10	1個
-	29.4	3.1	ニトリルゴム	1種A	G30	70±5	黒	ニトリルゴム	10	1個
-	34.4	3.1	ニトリルゴム	1種A	G35	70±5	黒	ニトリルゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	39.4	3.1	ニトリルゴム	1種A	G40	70±5	黒	ニトリルゴム	10	1個
-	44.4	3.1	ニトリルゴム	1種A	G45	70±5	黒	ニトリルゴム	10	1個
-	49.4	3.1	ニトリルゴム	1種A	G50	70±5	黒	ニトリルゴム	10	1個
-	54.4	3.1	ニトリルゴム	1種A	G55	70±5	黒	ニトリルゴム	10	1個
-	59.4	3.1	ニトリルゴム	1種A	G60	70±5	黒	ニトリルゴム	10	1個
-	64.4	3.1	ニトリルゴム	1種A	G65	70±5	黒	ニトリルゴム	10	1個
-	69.4	3.1	ニトリルゴム	1種A	G70	70±5	黒	ニトリルゴム	10	1個
-	74.4	3.1	ニトリルゴム	1種A	G75	70±5	黒	ニトリルゴム	10	1個
-	79.4	3.1	ニトリルゴム	1種A	G80	70±5	黒	ニトリルゴム	10	1個
-	104.4	3.1	ニトリルゴム	1種A	G105	70±5	黒	ニトリルゴム	10	1個
-	119.4	3.1	ニトリルゴム	1種A	G120	70±5	黒	ニトリルゴム	10	1個
-	144.4	3.1	ニトリルゴム	1種A	G145	70±5	黒	ニトリルゴム	10	1個
-	169.3	5.7	ニトリルゴム	1種A	G170	70±5	黒	ニトリルゴム	10	1個
-	24.4	3.1	ニトリルゴム	1種B	G25	90±5	黒	ニトリルゴム	10	1個
-	29.4	3.1	ニトリルゴム	1種B	G30	90±5	黒	ニトリルゴム	10	1個
-	34.4	3.1	ニトリルゴム	1種B	G35	90±5	黒	ニトリルゴム	10	1個
-	39.4	3.1	ニトリルゴム	1種B	G40	90±5	黒	ニトリルゴム	10	1個
-	44.4	3.1	ニトリルゴム	1種B	G45	90±5	黒	ニトリルゴム	10	1個
-	49.4	3.1	ニトリルゴム	1種B	G50	90±5	黒	ニトリルゴム	10	1個
-	54.4	3.1	ニトリルゴム	1種B	G55	90±5	黒	ニトリルゴム	10	1個
-	59.4	3.1	ニトリルゴム	1種B	G60	90±5	黒	ニトリルゴム	10	1個
-	64.4	3.1	ニトリルゴム	1種B	G65	90±5	黒	ニトリルゴム	10	1個
-	69.4	3.1	ニトリルゴム	1種B	G70	90±5	黒	ニトリルゴム	10	1個
-	74.4	3.1	ニトリルゴム	1種B	G75	90±5	黒	ニトリルゴム	10	1個
-	79.4	3.1	ニトリルゴム	1種B	G80	90±5	黒	ニトリルゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	24.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G25	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	29.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G30	70±5	黒	ふっ素ゴム	10	1個
-	34.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G35	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	39.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G40	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	44.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G45	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	49.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G50	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	54.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G55	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	59.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G60	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	64.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G65	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	69.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G70	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	74.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G75	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	79.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G80	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	104.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G105	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	119.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G120	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	144.4	3.1	[フッ素ゴム] ふっ素ゴム	4種D	G145	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	169.3	5.7	[フッ素ゴム] ふっ素ゴム	4種D	G170	70±5	黒	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	24.4	3.1	シリコンゴム	-	G25	70±5	朱色	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	29.4	3.1	シリコンゴム	-	G30	70±5	朱色	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	34.4	3.1	シリコンゴム	-	G35	70±5	朱色	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	39.4	3.1	シリコンゴム	-	G40	70±5	朱色	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	44.4	3.1	シリコンゴム	-	G45	70±5	朱色	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	49.4	3.1	シリコンゴム	-	G50	70±5	朱色	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	54.4	3.1	シリコンゴム	-	G55	70±5	朱色	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	59.4	3.1	シリコンゴム	-	G60	70±5	朱色	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	64.4	3.1	シリコンゴム	-	G65	70±5	朱色	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	69.4	3.1	シリコンゴム	-	G70	70±5	朱色	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	74.4	3.1	シリコンゴム	-	G75	70±5	朱色	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	79.4	3.1	シリコンゴム	-	G80	70±5	朱色	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	24.4	3.1	シリコンゴム	-	G25	50±5	乳白	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	29.4	3.1	シリコンゴム	-	G30	50±5	乳白	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	34.4	3.1	シリコンゴム	-	G35	50±5	乳白	シリコンゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	39.4	3.1	シリコンゴム	-	G40	50±5	乳白	シリコンゴム	10	1個

通常単価(税別) (税込単価)	通常出荷日

250円 ( 275円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
350円 ( 385円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
90円 ( 99円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
370円 ( 407円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
810円 ( 891円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
2,230円 ( 2,453円 )	在庫品1日目当日出荷可能
110円 ( 121円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
130円 ( 143円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能

基本情報
納期・価格

基本情報

【特長】・Ｏリング　Ｇシリーズです。・在庫品のため即日出荷可能です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1～100	101～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
