ミニチュア管継手　ホースニップル【1～50個入り】

カタログ |P.2-1454

数量スライド割引
当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): 140円～4,190円

税込単価: 154円～4,609円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ミニチュア管継手　プラグ

通常価格(税別)： 160円 (税込価格：176円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ミニチュア管継手　バーブ継手

4.4

通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

【特長】・ミニチュアタイプの管継手です。・使用流体は空気です。

詳細情報を確認する

環境対応
RoHS非対応
特性・用途
耐食性・耐薬品
接続種類
ねじ⇔チューブ接続
ねじ・チューブ接続形状
ホースニップル
材質
黄銅
表面処理
無電解ニッケルメッキ

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

SRTN□N
BOX-SRTN□N（1箱50個入り）
ミニチュア管継手　ホースニップル:関連画像

[ M ]材質黄銅
[ S ]表面処理無電解ニッケルメッキ
[ A ]付属品ガスケット：SUS304・NBR（M5のみ）

規格表

型式

SRTG4N
BOX−SRTG4N

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		チューブ内径φD	チューブ外径	M	A	B	C	L₁	L₂	L₃	P	対辺 H	質量 (g)	有効断面積 (mm²)	￥基準単価	¥スライド単価
Type	No．	チューブ内径φD	チューブ外径	M	A	B	C	L₁	L₂	L₃	P	対辺 H	質量 (g)	有効断面積 (mm²)	1〜49コ	(50コ)1箱
SRTN BOX−SRTN	4N	2.5	4	M5×0.8	3	14.5	5	11.5	8.5	7	6.5	7	2.5	2	140	2,930
	6N	4	6	M5×0.8	3	15	5.5	12	9	7.5	8	8	3.4	3.8	140	2,930
	4N－1	2.5	4	R1/8	8	20.5	5	16.5	8.5	7	6.5	10	7.9	2	300	4,080
	6N－1	4	6	R1/8	8	21	5.5	17	9	7.5	8	10	8.9	3.8	300	4,080

[ ! ]SRT□□N－1を選択した際、ねじ部にシール剤が塗布されます。
[ ! ]チューブと組合せてご使用の場合は、チューブ外径と同じNo.をご使用ください。

型番リスト

表示件数

型番

ねじの呼び

適用チューブ外径

(φ)

ねじの種類

販売形態

ねじピッチ

(mm)

最小発注数量

M5	4	M	パック販売	0.8	1パック 50個入り
1/8	4	R	パック販売	-	1パック 50個入り
M5	6	M	パック販売	0.8	1パック 50個入り
1/8	6	R	パック販売	-	1パック 50個入り
M5	4	M	単品	0.8	1個
1/8	4	R	単品	-	1個
M5	6	M	単品	0.8	1個
1/8	6	R	単品	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
4,190円 ( 4,609円 )	在庫品1日目当日出荷可能
3,010円 ( 3,311円 )	在庫品1日目当日出荷可能
4,190円 ( 4,609円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
140円 ( 154円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能

基本情報

【特長】・ミニチュアタイプの管継手です。・使用流体は空気です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●SRTG・BOX－SRTG
SRTN・BOX－SRTN

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～50	51～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

●左記以外

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～100	101～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

SRTN・MNPLN・MELBN・MPLGN
MTEN・MBSGN・MUTEN

使用流体	空気
最高使用圧力	1MPa
使用真空圧力	−100kPa
使用温度範囲	0〜50℃

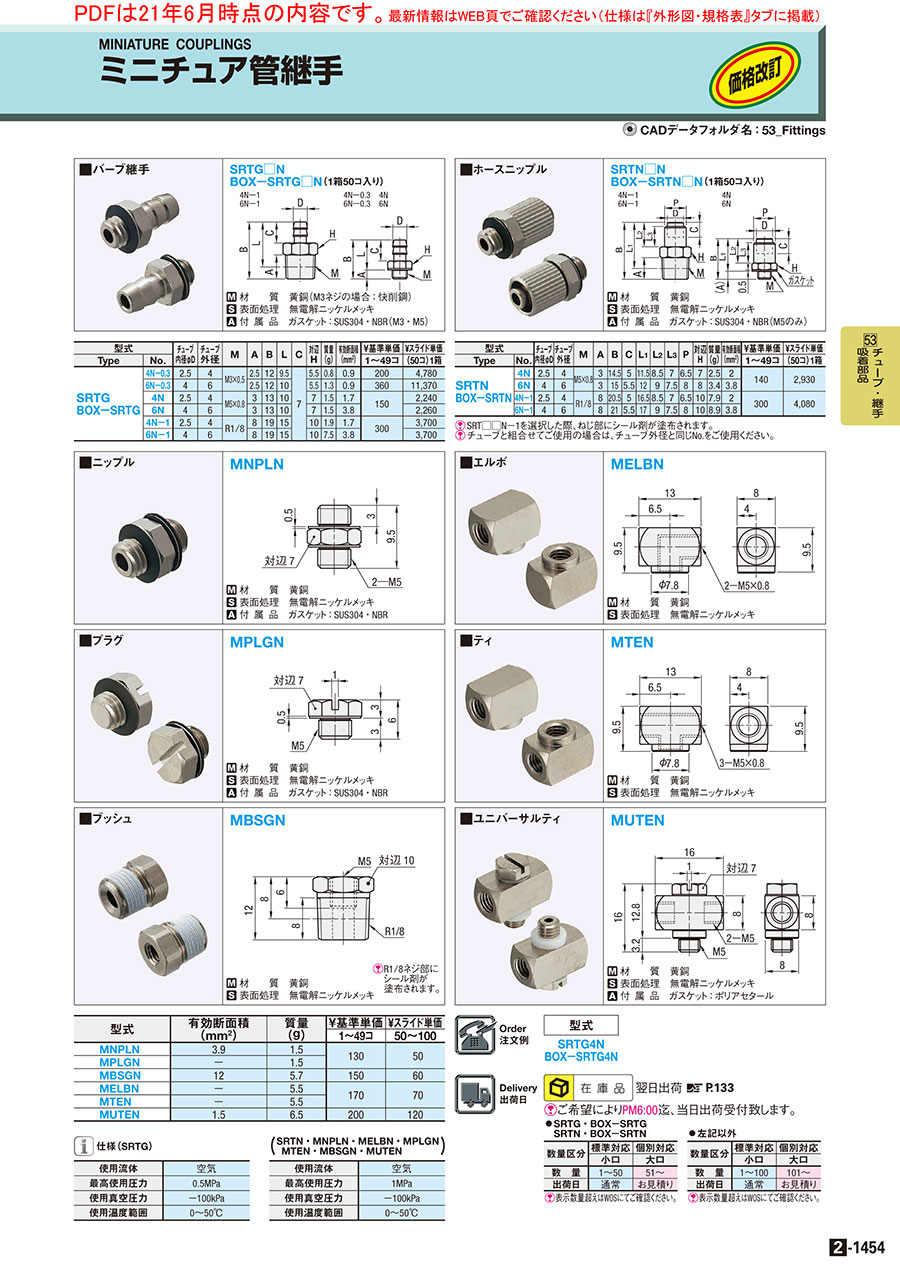

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ミニチュア管継手　バーブ継手
ミニチュアタイプの管継手(形状：バーブ継手)です。
ミスミ
ミニチュア管継手　プラグ
ミニチュアタイプの管継手(形状：プラグ)です。
ミスミ
ミニチュア管継手　ブッシュ
ミニチュアタイプの管継手(形状：ブッシュ)です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
