ミスミ

平歯車　圧力角20°　樹脂タイプ

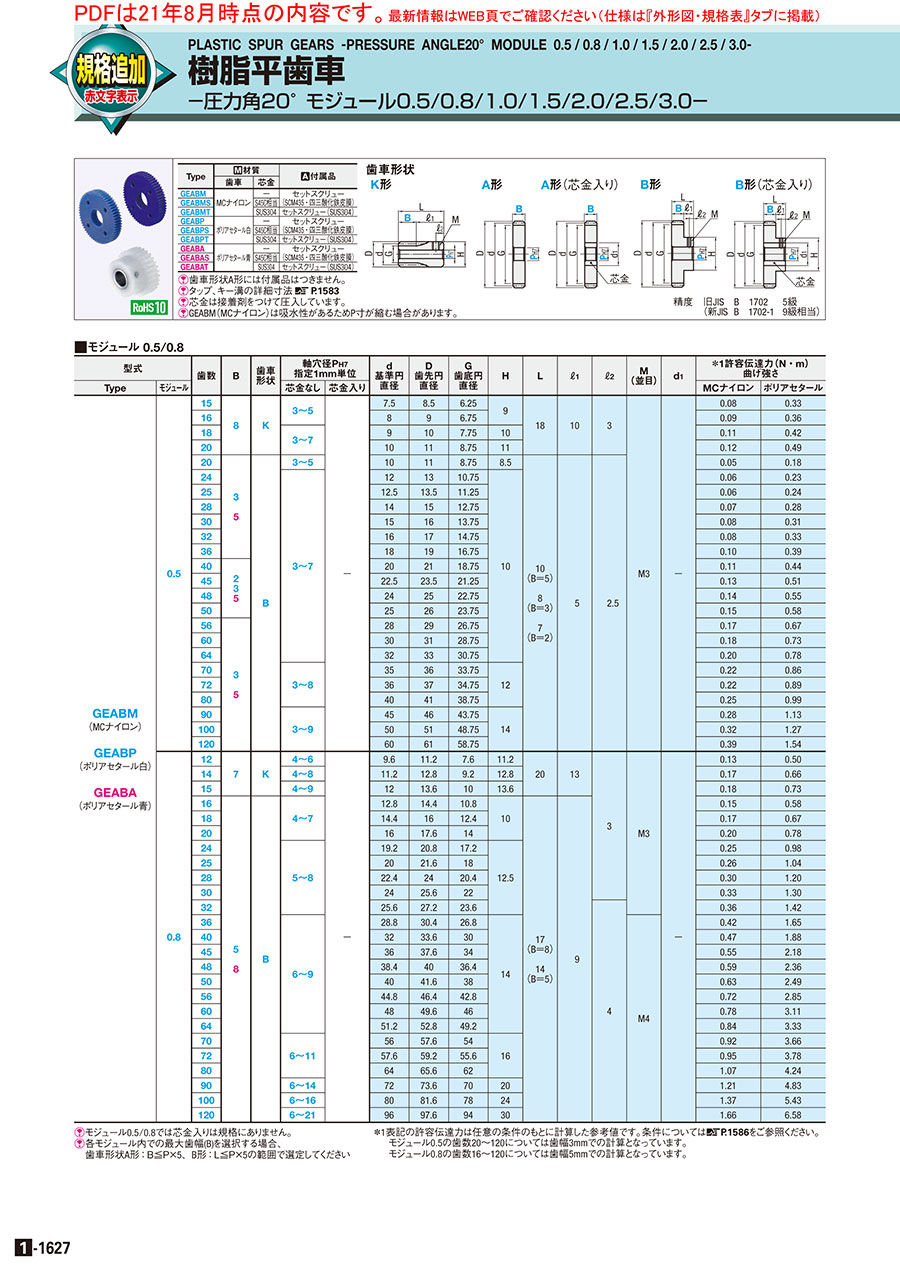

カタログ |P.1-1627

3.9

平均満足度3.9

この商品のレビューをみる（17件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ

4.7

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平歯車　圧力角20°　歯幅・ボス寸法指定タイプ

通常出荷日：5 日目

【特長】軸穴径を1mm単位で指定できる平歯車です。食品業界や水洗いする箇所...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
表面処理
なし
熱処理
なし
歯研
なし
バックラッシ
あり
精度 (（旧)JIS)
JIS B 1702 5級
洗浄方法
洗浄無し
軸穴公差
H7
ベアリング
なし
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が4,111型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

歯車形状

K形
A形 A形（芯金入り） B形 B形（芯金入り）歯面精度　新JIS B 1702-1 9級相当
（旧JIS B 1702 5級）

[ ! ]歯車形状A形には付属品はつきません。
[ ! ]芯金は接着剤をつけて圧入しています。
[ ! ]GEABM（MCナイロン）は吸水性があるためP寸が縮む場合があります。

[ ! ]芯金の厚みについては、以下をご参照ください。
・モジュール1.0：2ｍｍ
・モジュール1.5：2mm
・モジュール2.0：2mm
・モジュール2.5

歯数12～20：3ｍｍ
歯数22～50：4ｍｍ

・モジュール3.0

歯数12～18：3mm
歯数20～45：4mm

P寸法公差（H7)

呼び	P_H7
8～10	＋0.015 0
11～18	＋0.018 0
19～30	＋0.021 0
31～50	＋0.025 0

[ ! ]JIS B 0401-2に準拠。

指示無き寸法公差(歯部以外）

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JIS B 0405ｍ級(中級)に準拠。

規格表

商品画像No.	Type	[ M ]材質		[ A ]付属品
		歯車	芯金
①	GEABM	MCナイロン	−	セットスクリュー (SCM435・四三酸化鉄皮膜)
	GEABMS		S45C相当
	GEABMT		SUS304	セットスクリュー(SUS304相当)
②	GEABP	ポリアセタール白	−	セットスクリュー (SCM435・四三酸化鉄皮膜)
	GEABPS		S45C相当
	GEABPT		SUS304	セットスクリュー(SUS304相当)
③	GEABA	ポリアセタール青	ー	セットスクリュー (SCM435・四三酸化鉄皮膜)
	GEABAS		S45C相当
	GEABAT		SUS304	セットスクリュー(SUS304相当)

規格表

型式	−	歯数	−	B	−	歯車形状	−	P
GEABM1.0 GEABPS2.0 GEABM0.5	− − −	20 40 20	− − −	10 20 8	− − −	A B K	− − −	8 20 7

■モジュール 0.5/0.8

型式		歯数	B	歯車形状	軸穴径P_H7 指定1mm単位		d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	d₁	＊1許容伝達力(N・m) 曲げ強さ
Type	モジュール	歯数	B	歯車形状	芯金なし	芯金入り	d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	d₁	MCナイロン	ポリアセタール
GEABM (MCナイロン) GEABP (ポリアセタール白) GEABA (ポリアセタール青)	0.5	15	8	K	3〜5	−	7.5	8.5	6.25	9	18	10	3	M3	−	0.08	0.33
		16			3〜5		8	9	6.75	9						0.09	0.36
		18			3〜7		9	10	7.75	10						0.11	0.42
		20			3〜7		10	11	8.75	11						0.12	0.49
		20	3 5	B	3〜5		10	11	8.75	8.5	10 (B＝5) 8 (B＝3) 7 (B＝2)	5	2.5			0.05	0.18
		24			3〜7		12	13	10.75	10						0.06	0.23
		25					12.5	13.5	11.25							0.06	0.24
		28					14	15	12.75							0.07	0.28
		30					15	16	13.75							0.08	0.31
		32					16	17	14.75							0.08	0.33
		36					18	19	16.75							0.10	0.39
		40	2 3 5				20	21	18.75							0.11	0.44
		45					22.5	23.5	21.25							0.13	0.51
		48					24	25	22.75							0.14	0.55
		50					25	26	23.75							0.15	0.58
		56	3 5				28	29	26.75							0.17	0.67
		60					30	31	28.75							0.18	0.73
		64					32	33	30.75							0.20	0.78
		70			3〜8		35	36	33.75	12						0.22	0.86
		72					36	37	34.75							0.22	0.89
		80					40	41	38.75							0.25	0.99
		90			3〜9		45	46	43.75	14						0.28	1.13
		100					50	51	48.75							0.32	1.27
		120					60	61	58.75							0.39	1.54
	0.8	12	7	K	4〜6	−	9.6	11.2	7.6	11.2	20	13	3	M3	−	0.13	0.50
		14			4〜8		11.2	12.8	9.2	12.8						0.17	0.66
		15			4〜9		12	13.6	10	13.6						0.18	0.73
		16	5 8	B	4〜7		12.8	14.4	10.8	10	17 (B＝8) 14 (B＝5)	9				0.15	0.58
		18					14.4	16	12.4							0.17	0.67
		20					16	17.6	14							0.20	0.78
		24			5〜8		19.2	20.8	17.2	12.5						0.25	0.98
		25					20	21.6	18							0.26	1.04
		28					22.4	24	20.4							0.30	1.20
		30					24	25.6	22							0.33	1.30
		32					25.6	27.2	23.6				4			0.36	1.42
		36			6〜9		28.8	30.4	26.8	14				M4		0.42	1.65
		40					32	33.6	30							0.47	1.88
		45					36	37.6	34							0.55	2.18
		48					38.4	40	36.4							0.59	2.36
		50					40	41.6	38							0.63	2.49
		56					44.8	46.4	42.8							0.72	2.85
		60					48	49.6	46							0.78	3.11
		64					51.2	52.8	49.2							0.84	3.33
		70			6〜11		56	57.6	54	16						0.92	3.66
		72					57.6	59.2	55.6							0.95	3.78
		80					64	65.6	62							1.07	4.24
		90			6〜14		72	73.6	70	20						1.21	4.83
		100			6〜16		80	81.6	78	24						1.37	5.43
		120			6〜21		96	97.6	94	30						1.66	6.58

[ ! ]モジュール0.5/0.8では芯金入りは規格にありません。
[ ! ]各モジュール内での最大歯幅(B)を選択する場合、歯車形状A形：Ｂ≦Ｐ×5、B形：Ｌ≦Ｐ×5の範囲で選定してください
＊1表記の許容伝達力は任意の条件のもとに計算した参考値です。条件については>>こちらをご参照ください。
モジュール0.5の歯数20～120については歯幅3mmでの計算となっています。
モジュール0.8の歯数16～120については歯幅5mmでの計算となっています。
[ ! ]歯車のバックラッシ公差は「こちら」を参照ください。
[ ! ]軸間距離の許容差（参考値）は「こちら」を参照ください。

■モジュール 1.0/1.5/2.0

型式		歯数	B	歯車形状	軸穴径P_H7 指定1mm単位		d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	d₁	＊1許容伝達力(N・m) 曲げ強さ
Type	モジュール	歯数	B	歯車形状	芯金なし	芯金入り	d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	d₁	MCナイロン	ポリアセタール
GEABM (MCナイロン) GEABP (ポリアセタール白) GEABA (ポリアセタール青) GEABMS (芯金入り・ MCナイロン) GEABPS (芯金入り・ポリアセタール白) GEABAS (芯金入り・ポリアセタール青) GEABMT (SUS芯金入り・ MCナイロン) GEABPT (SUS芯金入り・ポリアセタール白) GEABAT (SUS芯金入り・ポリアセタール青)	1.0	15	12	A	6〜10	6	15	17	12.5	−	−	−	−	−	P＋4	0.49	1.71
		＊16	12	K	8〜12	−	16	18	13.5	18	25	13	3	M3	−	0.54	1.89
		18	8 10 15	A B	8〜10	8	18	20	15.5	15	25 (B＝15) 20 (B＝10) 18 (B＝8)	10	4	M4	P＋4	0.42	1.47
		20			8〜11		20	22	17.5	16						0.49	1.70
		22			8〜12		22	24	19.5	18						0.55	1.93
		24			8〜14	8・10	24	26	21.5	20						0.62	2.15
		25			8〜14		25	27	22.5	20						0.66	2.27
		26			8〜15		26	28	23.5	22						0.69	2.40
		28			8〜15		28	30	25.5	22						0.75	2.62
		30			10〜17	10・12	30	32	27.5	25						0.82	2.85
		32			10〜18		32	34	29.5	26						0.89	3.10
		35			10〜18		35	37	32.5	26						1.00	3.47
		36			10〜19	10・12・15	36	38	33.5	28						1.04	3.61
		40			10〜21		40	42	37.5	30						1.18	4.12
		45					45	47	42.5							1.37	4.76
		48					48	50	45.5							1.49	5.16
		50			10〜24	10・12・15・20	50	52	47.5	35						1.57	5.44
		55					55	57	52.5							1.76	6.10
		60					60	62	57.5							1.95	6.79
		70			10〜28		70	72	67.5	40						2.30	8.02
		75					75	77	72.5							2.49	8.64
		80					80	82	77.5							2.66	9.27
		90					90	92	87.5							3.04	10.55
		100					100	102	97.5							3.42	11.87
		120					120	122	117.5							4.14	14.39
	1.5	15	10 15 20	A B	8〜12	8	22.5	25.5	18.75	18	29 (B=20) 24 (B=15) 19 (B＝10)	9	3	M3	P＋4	0.92	2.11
		16			8〜14	8・10	24	27	20.25	20	29 (B=20) 24 (B=15) 19 (B＝10)	9	3	M3		1.02	2.33
		18			8〜15	8・10	27	30	23.25	22	32 (B＝20) 27 (B＝15) 22 (B＝10)	12	4	M4		1.19	2.72
		20			8〜17	8・10・12	30	33	26.25	25						1.38	3.15
		24			8〜21	8・10・12・15	36	39	32.25	30						1.74	3.98
		25			8〜21		37.5	40.5	33.75	30						1.84	4.20
		26			8〜22		39	42	35.25	32						1.94	4.43
		28			8〜23		42	45	38.25	34						2.12	4.85
		30			8〜24	8・10・12・15・20	45	48	41.25	35						2.31	5.27
		32			8〜28		48	51	44.25	40						2.51	5.72
		35			8〜28		52.5	55.5	48.75							2.81	6.42
		36			8〜28		54	57	50.25							2.92	6.67
		40			10〜31	10・12・15・20・25	60	63	56.25	45						3.33	7.61
		45			10〜31		67.5	70.5	63.75							3.85	8.80
		48			10〜31		72	75	68.25							4.18	9.54
		50			10〜31		75	78	71.25							4.40	10.05
		60			10〜35		90	93	86.25	50						5.49	12.55
		70			12〜35	12・15・20・25	105	108	101.25	50						6.48	14.81
		80			12〜38	12・15・20・25	120	123	116.25	55						7.50	17.13
	2.0	＊12	15 20 25	A B	10〜12	−	24	28	19.0	18	39 (B＝25) 34 (B＝20) 29 (B＝15)	14	4	M4	−	1.69	1.84
		14			10〜14	10	28	32	23.0	20					P＋4	2.22	2.42
		15			10〜16	10・12	30	34	25.0	24						2.46	2.69
		16			10〜17	10・12・15	32	36	27.0	25						2.72	2.98
		18			10〜21		36	40	31.0	30						3.18	3.47
		20			10〜23		40	44	35.0	33						3.68	4.02
		24			10〜28	10・12・15・20	48	52	43.0	40						4.64	5.08
		25			10〜28	10・12・15・20	50	54	45.0	40						4.91	5.36
		28			10〜31	10・12・15・20・25	56	60	51.0	45						5.66	6.18
		30			10〜33	10・12・15・20・25	60	64	55.0	48						6.15	6.72
		32			12〜35	12・15・20・25・30	64	68	59.0	50						6.68	7.30
		35			12〜35		70	74	65.0							7.49	8.19
		36			12〜35		72	76	67.0							7.79	8.51
		40			12〜42		80	84	75.0	60						8.90	9.71
		45					90	94	85.0							10.28	11.23
		48					96	100	91.0							11.14	12.17
		50					100	104	95.0							11.74	12.83
		60					120	124	115.0							14.66	16.01

[ ! ]表中の［−］の箇所は選択できません。
[ ! ]各モジュール内での最大歯幅(B)を選択する場合、歯車形状A形：Ｂ≦Ｐ×5、B形：Ｌ≦Ｐ×5の範囲で選定してください
[ NG ]＊のついた歯数は芯金入りタイプはありません。
＊1表記の許容伝達力は任意の条件のもとに計算した参考値です。条件については>>こちらをご参照ください。
モジュール1.0/1.5/2.0それぞれの最薄歯幅で計算しています。
選定する歯幅にて計算の上、ご検討をお願いします。
（例）【選定条件】モジュール1.0、歯幅40、MCナイロン、歯幅B=15　の時
曲げ強さ：1.18×15÷8=2.21N・m
[ ! ]歯車のバックラッシ公差は「こちら」を参照ください。
[ ! ]軸間距離の許容差（参考値）は「こちら」を参照ください。

■モジュール 2.5/3.0

型式		歯数	B	歯車形状	軸穴径P_H7 指定1mm単位		d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	d₁	＊1許容伝達力(N・m) 曲げ強さ
Type	モジュール	歯数	B	歯車形状	芯金なし	芯金入り	d 基準円直径	D 歯先円直径	G 歯底円直径	H	L	ℓ₁	ℓ₂	M (並目)	d₁	MCナイロン	ポリアセタール
GEABM (MCナイロン) GEABMS (芯金入り・ MCナイロン) GEABMT (SUS芯金入り・ MCナイロン)	2.5	12	20 25 30	A B	10〜16	10	30	35	23.75	23	42 (B＝30) 37 (B＝25) 32 (B=20)	12	6	M5	P＋6	3.51	−
		14			10〜17	10	35	40	28.75	25						4.62
		15			12〜21	10・12・15	37.5	42.5	31.25	30						5.13
		16			12〜22	10・12・15	40	45	33.75	32						5.67
		18			12〜26	10・12・15・20	45	50	38.75	38						6.62
		20			12〜28	10・12・15・20	50	55	43.75	40						7.67
		22			12〜30	12・15・20	55	60	48.75	44				M6	P＋8	8.67
		24			12〜33	12・15・20・25	60	65	53.75	48						9.68
		25			12〜35	12・15・20・25	62.5	67.5	56.25	50						10.22
		28			12〜42	12・15・20・25・30	70	75	63.75	60						11.78
		30			12〜45	12・15・20・25・30	75	80	68.75	65						12.82
		32			15〜49	15・20・25・30・35	80	85	73.75	70						13.92
		35					87.5	92.5	81.25							15.62
		36					90	95	83.75							16.22
		40					100	105	93.75							18.52
		45					112.5	117.5	106.25							21.41
		48					120	125	113.75							23.21
		50					125	130	118.75							24.46
	3.0	12	25 30 35	A B	12〜19	12	36	42	28.5	28	50 (B＝35) 45 (B＝30) 40 (B=25)	15	7.5	M5	P＋6	6.32	−
		14			12〜22	12・15	42	48	34.5	32						8.32
		15			14〜25	12・15	45	51	37.5	36						9.23
		16			14〜26	12・15・20	48	54	40.5	38						10.21
		18			14〜28	12・15・20	54	60	46.5	40						11.93
		20			14〜35	15・20・25	60	66	52.5	50				M6	P＋8	13.80
		22			14〜37	15・20・25	66	72	58.5	54						15.60
		24			14〜40	15・20・25・30	72	78	64.5	58						17.42
		25			14〜42	15・20・25・30	75	81	67.5	60						18.40
		28			14〜49	15・20・25・30・35	84	90	76.5	70						21.21
		30			14〜52	15・20・25・30・35	90	96	82.5	75						23.07
		32			18〜52	20・25・30・35・40	96	102	88.5	75						25.05
		35			18〜56		105	111	97.5	80						28.11
		36					108	114	100.5							29.18
		40					120	126	112.5							33.34
		45					135	141	127.5							38.54

[ ! ]表中［−］の箇所は選択できません。
[ ! ]各モジュール内での最大歯幅(B)を選択する場合、歯車形状A形：Ｂ≦Ｐ×5、B形：Ｌ≦Ｐ×5の範囲で選定してください
＊1表記の許容伝達力は任意の条件のもとに計算した参考値です。条件については>>こちらをご参照ください。
モジュール2.5/3.0それぞれの最薄歯幅で計算しています。
選定する歯幅にて計算の上、ご検討をお願いします。
（例）【選定条件】モジュール3.0、歯幅40、MCナイロン、歯幅B=35　の時
曲げ強さ：33.34×35÷25=46.67N・m
[ ! ]歯車のバックラッシ公差は「こちら」を参照ください。
[ ! ]軸間距離の許容差（参考値）は「こちら」を参照ください。

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

止めねじ追加工

タップ穴寸法変更

歯底合わせ

Code

KC90・KC120

TPC

GBA

Spec.

KC90：90°位置に止めねじをもう1カ所追加工します。
KC120：120°位置に止めねじをもう1カ所追加工します。
セットスクリューが追加されます。
指定方法 KC90
適用条件 [ NG ]A形適用不可 [ NG ]丸穴タイプ適用不可
KC90 KC120

タップ穴の寸法を変更します。
指定方法 TPC4
適用条件 [ NG ]A形適用不可
規格条件 [ ! ]ℓ₁－ℓ₂＞TPC/2

M	TPC
M3	M4
M4	M3 M5
M5	M4 M6
M6	M5 M8

歯車の歯底とタップの位相を合わせます。
位相合わせ公差±0.3（参考値）
指定方法 GBA
適用条件 [ ! ]歯数19以上適用
[ ! ]モジュール1.0、1.5、2.0、2.5、3.0のみ適用

￥/1Code

200

無料

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alterations

段付穴

両端段付穴

ボスカット

Code

DHL・DHR

WDH

Spec.

軸穴を段付穴に追加工します。
指定単位 Z：1mm単位指定 J：0.1mm単位指定
指定方法 DHL－Z20－J4.0
適用条件 [ NG ]芯金入りタイプは適用不可 [ NG ]K形適用不可
[ ! ]B形の場合、タップ穴はつかなくなります。
規格条件

・DHL	・DHR
[ ! ]A形 P＋2≦Z≦G－4,2≦J≦B－3	[ ! ]A形 P＋2≦Z≦G－4,2≦J≦B－3
[ ! ]B形 P＋2≦Z≦G－4,2≦J≦L－3	[ ! ]B形 P＋2≦Z≦H－4,2≦J≦ℓ₁

軸穴を両端段付穴に追加工します。
指定単位 Q,R,S,T：1mm単位指定　S,T≧3
指定方法 WDH－Q10－R10－S3－T3
適用条件 [ NG ]芯金入りタイプは適用不可 [ NG ]K形適用不可
[ ! ]B形の場合、タップ穴はつかなくなります。
規格条件

・A形	・B形
[ ! ]P＋2≦Q,R≦G－4	[ ! ]P＋2≦Q,R≦H－4
[ ! ]S＋T≦B－3	[ ! ]S＋T≦L－3 [ ! ]軸穴径Pは一般公差

ボスの長さを指定長さまでカットします。
指定単位 0.5mm単位
指定方法 BS6.5
適用条件 [ NG ]A・K形適用不可
規格条件
[ ! ]丸穴タイプ：0≦BS≦ℓ₁
[ ! ]丸穴+タップタイプ：BS=0；
M+3≦BS≦ℓ₁
[ ! ]キー溝穴+タップタイプ：BS=0；
M+3≦BS≦ℓ₁
[ ! ]BS=０の場合、タップ穴無し

￥/1Code

500

1,000

500

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

M	C
M3	3.5
M4	4.5
M5	5.5
M6	6.5

Alterations	側面長穴	側面通し穴
Code	LFC・LTC	KFC・KTC
Spec.	側面に長穴を追加工します。(30°) 指定単位 LFC,LTC：1mm単位指定 M選択 M3,M4,M5,M6 指定方法 LFC20－M3	側面に通し穴を追加工します。指定単位 KFC・KTC：1mm単位指定　K：0.5mm単位指定 M選択 K3.0～K6.0 適用条件 [ ! ]K形適用不可
	適用条件 [ ! ]A形のみ適用規格条件 [ ! ]芯金なし　P＋C＋4≦LFC(LTC)≦G－C－4 [ ! ]芯金あり　d₁＋C＋4≦LFC(LTC)≦G－C－4	A形指定方法 KFC20－K3.5 規格条件 [ ! ]芯金なし　P＋K＋4≦KFC(KTC)≦G－K－4 [ ! ]芯金あり　d₁＋K＋4≦KFC(KTC)≦G－K－4	B形指定方法 KFC20－K3.5 規格条件 [ ! ]芯金なし P＋K＋4≦KFC(KTC)≦H－K－4；H＋K＋4≦KFC(KTC)≦G－K－4 [ ! ]芯金あり d₁＋K＋4≦KFC(KTC)≦H－K－4；H＋K＋4≦KFC(KTC)≦G－K－4

￥/1Code	1,000	700

型番リスト

表示件数

...

型番

GEABA0.5-15-8-K-[3-5/1]

GEABA0.5-16-8-K-[3-5/1]

GEABA0.5-18-8-K-[3-7/1]

GEABA0.5-20-3-B-[3-5/1]

GEABA0.5-20-5-B-[3-5/1]

GEABA0.5-20-8-K-[3-7/1]

GEABA0.5-24-3-B-[3-7/1]

GEABA0.5-24-5-B-[3-7/1]

GEABA0.5-25-3-B-[3-7/1]

GEABA0.5-25-5-B-[3-7/1]

GEABA0.5-28-3-B-[3-7/1]

GEABA0.5-28-5-B-[3-7/1]

GEABA0.5-30-3-B-[3-7/1]

GEABA0.5-30-5-B-[3-7/1]

GEABA0.5-32-3-B-[3-7/1]

GEABA0.5-32-5-B-[3-7/1]

GEABA0.5-36-3-B-[3-7/1]

GEABA0.5-36-5-B-[3-7/1]

GEABA0.5-40-2-B-[3-7/1]

GEABA0.5-40-3-B-[3-7/1]

GEABA0.5-40-5-B-[3-7/1]

GEABA0.5-45-2-B-[3-7/1]

GEABA0.5-45-3-B-[3-7/1]

GEABA0.5-45-5-B-[3-7/1]

GEABA0.5-48-2-B-[3-7/1]

GEABA0.5-48-3-B-[3-7/1]

GEABA0.5-48-5-B-[3-7/1]

GEABA0.5-50-2-B-[3-7/1]

GEABA0.5-50-3-B-[3-7/1]

GEABA0.5-50-5-B-[3-7/1]

GEABA0.5-56-3-B-[3-7/1]

GEABA0.5-56-5-B-[3-7/1]

GEABA0.5-60-3-B-[3-7/1]

GEABA0.5-60-5-B-[3-7/1]

GEABA0.5-64-3-B-[3-7/1]

GEABA0.5-64-5-B-[3-7/1]

GEABA0.5-70-3-B-[3-8/1]

GEABA0.5-70-5-B-[3-8/1]

GEABA0.5-72-3-B-[3-8/1]

GEABA0.5-72-5-B-[3-8/1]

GEABA0.5-80-3-B-[3-8/1]

GEABA0.5-80-5-B-[3-8/1]

GEABA0.5-90-3-B-[3-9/1]

GEABA0.5-90-5-B-[3-9/1]

GEABA0.5-100-3-B-[3-9/1]

GEABA0.5-100-5-B-[3-9/1]

GEABA0.5-120-3-B-[3-9/1]

GEABA0.5-120-5-B-[3-9/1]

GEABA0.8-12-7-K-[4-6/1]

GEABA0.8-14-7-K-[4-8/1]

GEABA0.8-15-7-K-[4-9/1]

GEABA0.8-16-5-B-[4-7/1]

GEABA0.8-16-8-B-[4-7/1]

GEABA0.8-18-5-B-[4-7/1]

GEABA0.8-18-8-B-[4-7/1]

GEABA0.8-20-5-B-[4-7/1]

GEABA0.8-20-8-B-[4-7/1]

GEABA0.8-24-5-B-[5-8/1]

GEABA0.8-24-8-B-[5-8/1]

GEABA0.8-25-5-B-[5-8/1]

モジュール

歯数

(T)

歯幅 B

(mm)

形状

軸穴形状

軸穴径

(mm)

材質

詳細材質

ブッシュ

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

0.5

K形

丸穴+タップ

3 ～ 5

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

K形

丸穴+タップ

3 ～ 5

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

K形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 5

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 5

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

K形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 8

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 8

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 8

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 8

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 8

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 8

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 9

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

B形

丸穴+タップ

3 ～ 9

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

100

B形

丸穴+タップ

3 ～ 9

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

100

B形

丸穴+タップ

3 ～ 9

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

120

B形

丸穴+タップ

3 ～ 9

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.5

120

B形

丸穴+タップ

3 ～ 9

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.8

K形

丸穴+タップ

4 ～ 6

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.8

K形

丸穴+タップ

4 ～ 8

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.8

K形

丸穴+タップ

4 ～ 9

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.8

B形

丸穴+タップ

4 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.8

B形

丸穴+タップ

4 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.8

B形

丸穴+タップ

4 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.8

B形

丸穴+タップ

4 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.8

B形

丸穴+タップ

4 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.8

B形

丸穴+タップ

4 ～ 7

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.8

B形

丸穴+タップ

5 ～ 8

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.8

B形

丸穴+タップ

5 ～ 8

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

0.8

B形

丸穴+タップ

5 ～ 8

[樹脂] POM 青(ポリアセタール)

POM 青(ポリアセタール)

なし

歯車：ポリアセタール青色|セットスクリュー：SCM435

セットスクリュー：四三酸化鉄皮膜

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報
納期・価格

基本情報

【特長】軸穴径を1mm単位で指定できる平歯車です。
食品業界や水洗いする箇所に採用しやすいポリアセタール青の選定が可能になりました。
省スペース向けに全長が従来より短い薄幅品を追加いたしました。
【材質】MCナイロン、ポリアセタール白・青
【穴形状】芯金なし、芯金あり（S45C相当、SUS304）
さらにオプションにて様々な追加工でご希望の歯車を選定いただけます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■モジュール 0.5/0.8/1.0
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

モジュール	歯数	￥基準単価
モジュール	歯数	GEABM GEABP	GEABMS GEABPS	GEABMT GEABPT	GEABA	GEABAS	GEABAT
0.5	＊15	880	－	－	1,090	－	－
	＊16	880			1,090
	＊18	880			1,090
	＊20	880			1,090
	＊20	880			1,090
	＊24	880			1,090
	＊25	880			1,090
	＊28	880			1,090
	＊30	1,060			1,390
	＊32	1,060			1,390
	＊36	1,200			1,520
	＊40	1,200			1,520
	＊45	1,200			1,520
	＊48	1,330			1,690
	＊50	1,330			1,690
	＊56	1,400			1,750
	＊60	1,430			1,790
	＊64	1,430			1,790
	＊70	1,580			1,840
	＊72	1,580			1,840
	＊80	1,740			2,170
	＊90	1,810			2,260
	＊100	2,020			2,490
	＊120	2,230			2,740
0.8	＊12	880	－	－	1,130	－	－
	＊14	880			1,130
	＊15	880			1,130
	＊16	880			1,130
	＊18	1,040			1,310
	＊20	1,040			1,310
	＊24	1,240			1,610
	＊25	1,240			1,610
	＊28	1,240			1,610
	＊30	1,370			1,710
	＊32	1,370			1,710
	＊36	1,480			1,800
	＊40	1,480			1,800
	＊45	1,720			2,030
	＊48	1,750			2,260
	＊50	1,750			2,260
	＊56	1,890			2,330
	＊60	1,930			2,470
	＊64	2,180			2,750
	＊70	2,380			2,810
	＊72	2,380			2,860
	＊80	2,660			3,140
	＊90	2,990			3,710
	＊100	3,740			4,530
	＊120	4,590			5,590
1.0	15	1,060	1,510	1,560	1,340	1,740	1,830
	＊16	1,070	－	－	1,350	－	－
	18	1,090	1,540	1,610	1,380	1,800	1,850
	20	1,120	1,580	1,640	1,450	1,810	1,870
	22	1,200	1,650	1,730	1,480	1,880	1,920
	24	1,230	1,680	1,740	1,600	1,900	1,970
	25	1,260	1,710	1,770	1,620	1,920	2,000
	26	1,280	1,730	1,800	1,680	1,940	2,010
	28	1,400	1,860	1,950	1,840	2,140	2,230
	30	1,450	1,950	2,030	1,880	2,190	2,290
	32	1,480	1,970	2,070	1,940	2,240	2,330
	35	1,650	2,150	2,240	2,090	2,400	2,510
	36	1,760	2,270	2,350	2,280	2,500	2,640
	40	2,090	2,590	2,690	2,490	3,120	3,290
	45	2,230	2,730	2,840	2,750	3,340	3,530
	48	2,530	3,030	3,150	3,010	3,570	3,870
	50	2,560	3,070	3,190	3,140	3,600	3,920
	55	2,590	3,110	3,270	3,270	3,680	3,970
	60	2,710	3,240	3,410	3,400	3,850	4,010
	70	3,180	3,810	4,000	4,040	4,600	4,780
	75	3,350	4,010	4,210	4,250	4,850	5,020
	80	3,890	4,580	4,810	4,880	5,530	5,730
	90	4,490	5,170	5,430	5,990	6,540	6,840
	100	5,720	6,570	6,910	7,600	8,400	8,670
	120	6,100	7,020	7,370	8,140	9,040	9,440

[ NG ]＊のついた歯数は芯金入りタイプはありません。

■モジュール 1.5/2.0/2.5/3.0
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

モジュール	歯数	￥基準単価
モジュール	歯数	GEABM GEABP	GEABMS GEABPS	GEABMT GEABPT	GEABA	GEABAS	GEABAT
1.5	15	1,200	1,500	1,580	1,420	1,860	1,930
	16	1,260	1,710	1,770	1,490	2,000	2,050
	18	1,310	1,820	1,880	1,550	2,230	2,290
	20	1,510	2,020	2,090	1,810	2,340	2,400
	24	1,700	2,240	2,320	2,050	2,530	2,640
	25	2,160	2,690	2,790	2,700	3,310	3,280
	26	2,190	2,730	2,840	2,750	3,330	3,520
	28	2,250	2,820	2,940	2,910	3,400	3,560
	30	2,300	2,880	2,990	2,960	3,490	3,600
	32	2,650	3,260	3,410	3,410	3,940	4,050
	35	2,920	3,540	3,680	3,830	4,200	4,470
	36	2,960	3,570	3,710	3,890	4,350	4,490
	40	3,320	3,930	4,080	4,340	4,790	4,920
	45	3,360	4,030	4,230	4,400	4,960	5,120
	48	3,570	4,250	4,460	4,660	5,260	5,450
	50	3,680	4,370	4,590	4,800	5,400	5,590
	60	4,850	5,580	5,860	6,680	7,290	7,570
	70	6,350	7,120	7,480	8,700	9,300	9,650
	80	7,950	8,750	9,190	10,940	11,640	12,050
2.0	＊12	1,270	－	－	1,590	－	－
	14	1,420	1,770	1,860	1,750	2,170	2,270
	15	1,620	2,030	2,120	2,010	2,490	2,580
	16	1,860	2,390	2,500	2,230	2,760	2,890
	18	2,080	2,600	2,730	2,720	3,170	3,280
	20	2,300	2,840	2,950	2,970	3,410	3,540
	24	2,850	3,420	3,570	3,770	4,210	4,370
	25	3,050	3,660	3,820	3,970	4,490	4,670
	28	3,260	3,860	4,050	4,340	4,810	4,950
	30	3,480	4,080	4,260	4,550	5,000	5,190
	32	3,900	4,550	4,740	5,120	5,610	5,720
	35	4,070	4,730	4,970	5,360	5,850	6,050
	36	4,170	4,840	5,080	5,470	5,990	6,180
	40	4,340	5,020	5,230	5,670	6,250	6,390
	45	5,110	5,790	6,070	7,170	7,680	7,930
	48	5,700	6,450	6,770	7,990	8,550	8,830
	50	5,790	6,530	6,870	8,100	8,700	8,890
	60	7,270	8,060	8,470	10,190	10,800	11,250
2.5	12	1,640	2,040	2,140	－	－	－
	14	1,970	2,470	2,580
	15	2,070	2,580	2,710
	16	2,340	2,920	3,070
	18	2,710	3,310	3,470
	20	2,900	3,510	3,690
	22	3,080	3,700	3,890
	24	3,390	4,030	4,240
	25	3,390	4,030	4,240
	28	4,000	4,680	4,920
	30	4,770	5,480	5,750
	32	4,950	5,640	5,920
	35	5,330	6,030	6,330
	36	5,760	6,460	6,770
	40	6,700	7,430	7,810
	45	7,460	8,190	8,610
	48	8,400	9,240	9,700
	50	9,030	9,930	10,430
3.0	12	1,920	2,390	2,520
	14	2,230	2,780	2,920
	15	2,650	3,310	3,480
	16	2,650	3,310	3,480
	18	3,080	3,750	3,940
	20	3,430	4,190	4,400
	22	3,830	4,600	4,830
	24	4,240	5,000	5,250
	25	5,050	5,860	6,150
	28	5,970	6,930	7,280
	30	6,580	7,630	8,010
	32	7,410	8,380	8,800
	35	8,300	9,280	9,750
	36	8,380	9,390	9,850
	40	9,580	10,630	11,160
	45	11,710	12,760	13,400

[ ! ]モジュール 2.5/3.0では材質ポリアセタール白、青は共に選択できません。
[ NG ]＊のついた歯数は芯金入りタイプはありません。

◦GEABM・GEABMS・GEABP・GEABA
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～9	10～12	13・14	15～29	30～100	101～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
[ ! ]ポリアセタール青の商品は21コ以上お見積りとなります。

◦GEABMT・GEABPS・GEABPT・GEABAS・GEABAT
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1～9	10～12	13・14	15～30	31～
値引率	基準単価	5%	10%	18%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
[ ! ]ポリアセタール青の商品は21コ以上お見積りとなります。

納期

●モジュール0.5/0.8/1.0/1.5

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律1,350円
※GEABMS、GEABMT、GEABPS、GEABPTはAストーク早割対象外です。

●モジュール2.0

日目出荷

●モジュール2.5/3.0

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
平歯車　圧力角20°　モジュール1.0　軸穴加工タイプ
モジュール：1.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ
モジュール：2.0の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。
ミスミ
平歯車　圧力角20°　モジュール1.5　軸穴加工タイプ
モジュール：1.5の平歯車です。平歯車を多くの歯数から選ぶことが可能で、軸穴も内径寸法やキー溝、段付き穴などの加工できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平歯車　圧力角20°　樹脂タイプのレビュー

3.9平均満足度：3.917件のレビュー

星5
41%
星4
35%
星3
12%
星2
0%
星1
12%

ロボットコンテスト用ロボット部品

満足度：5.02016/07/04

モジュール０．５～２までをよく使用しています．重量１５～２５ｋｇの４輪駆動などに使用するには丁度良いです．固定のため...もっと読む

4人が参考にしています。

ラック＆ピニオン

満足度：5.02017/12/28

低荷重の押し出し機構に使用しました。樹脂製でも芯金があるので安心して使用することができます。

2人が参考にしています。

装置内の駆動部用ギヤ

満足度：4.02022/08/03

形状、ピッチ、歯数を選択でき、納期も短く、芯金も追加できるので便利

1人が参考にしています。

ラックとピニオン

満足度：5.02018/08/23

フレキラックと一緒に使用しましたが、がたもなく使用でき良かったです。 Mjiはエンドミルで切削しずらいでよかったです。

1人が参考にしています。

回転と往復運動する試験機

満足度：5.02018/06/05

形状、材質など選択肢が豊富であるにもかかわらず、短納期、低価格で大変助かります。今回の試験機は、この歯車を基準に設計しま...もっと読む

1人が参考にしています。

17件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品平歯車　圧力角20°　樹脂タイプ	平歯車　圧力角20°　樹脂融着タイプ	平歯車モジュール0.5 黄銅タイプ	平歯車　軸穴固定タイプ	平歯車モジュール0.5 C3604タイプ	平歯車モジュール0.3 黄銅タイプ
メーカー	ミスミ	ミスミ	協育歯車工業（KG）	ミスミ	協育歯車工業（KG）	協育歯車工業（KG）
通常価格	-	-	602円 -	1,060円 -	625円 -	578円 -
通常出荷日	3日目〜	5日目	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	-	RoHS対応（10物質）	-	-
特性・用途	該当なし	該当なし	-	該当なし	-	-
表面処理	なし	なし	なし	四三酸化鉄皮膜	なし	なし
熱処理	なし	なし	なし	なし	なし	なし
歯研	なし	なし	なし	なし	なし	なし
