８－４５シリーズ（溝幅１０ｍｍ）－１列溝用－　カバー付ブラケット

８－４５シリーズ（溝幅１０ｍｍ）－１列溝用－　カバー付ブラケット
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
256円～481円
税込単価
282円～529円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

８－４５シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット

ミスミ

８－４５シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット
4.5
通常価格(税別)： 98円 (税込価格：108円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

８シリーズ（溝幅１０ｍｍ）－１列溝用－押出厚型ブラケット（直角加工タイプ）

ミスミ

８シリーズ（溝幅１０ｍｍ）－１列溝用－押出厚型ブラケット（直角加工タイプ）
4
通常価格(税別)： 222円 (税込価格：244円)

通常出荷日：在庫品1日目

突起付反転ブラケットのカバー付タイプです。内部に埃がたまりません。

詳細情報を確認する

ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

単軸ロボットを使用した軽荷重搬送ユニット

【ご利用無料】
アルミフレーム筐体
設計ソフト

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が7型番あります。
数量：

外形図・規格表

外形図

HBLFSNT8－45

ブラケット

カバー

８－４５シリーズ（溝幅１０ｍｍ）－１列溝用－　カバー付ブラケット:関連画像
[ M ] 材質　本体：ADC12　カバー：ポリアミド(黒)

規格表

型式
HBLFSNT8−45
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式質量
(g)		付属品の構成適合ボルト・Tナット許容荷重
(Ｎ)		￥基準単価￥スライド単価
部品①個数部品②個数ボルト個数Tナット個数1〜99コ100〜200
HBLFSNT8−4562ブラケット本体1ブラケット用カバー1CBM8−202HNTT8−822058245234

追加工

型式−(SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSNT8−45−SET
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルトナットをセットSET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)		ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLFSNT8−45指定時
 ボルトナット
Code型式個数型式個数
SETCBM8－202HNTT8－82
SSTSCB8－20HNTTSN8－8
SEUCBM8－20HNTU8－8
SSUSCB8－20SHNTU8－8
SEPCBM8－20HNTP8－8
SSPSCB8－20SHNTP8－8
－SETSSTSEUSSUSEPSSPSEC
HBLFSN8−45122128150215150170195
HBLFSNB8−45148−176−176−−
HBLFSNM8−45122128150215150170195
CHBLFSN8−45
HBLFSN8−50
HBLFSNK8−45
HBLFSNE8−45
HBLFSNT8−45−
HBLFSSW8−45245256300430300341390
[ ! ]黒アルマイトブラケットのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイトブラケット以外で－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応となります。

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM8-20鉄先入れHNTT8-8鉄無し
SSTSCB8-20ステンレス先入れHNTTSN8-8ステンレス無し
SEUCBM8-20鉄先入れHNTU8-8鉄有り
SSUSCB8-20ステンレス先入れSHNTU8-8ステンレス有り
SEPCBM8-20鉄後入れHNTP8-8鉄有り
SSPSCB8-20ステンレス後入れSHNTP8-8ステンレス有り

技術情報

■ブラケット許容荷重の考え方


８－４５シリーズ（溝幅１０ｍｍ）－１列溝用－　カバー付ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

類似商品

■突起付ブラケット

取付面に回り止め用の突起が付いております。

商品名カバー付ブラケット突起付反転ブラケット片側突起付ブラケット突起付ブラケット（穴数2倍）
製品写真

8-45シリーズ（溝幅10mm）-1列溝用- カバー付ブラケット 関連画像1_類似商品

8-45シリーズ（溝幅10mm）-1列溝用- カバー付ブラケット 関連画像2_類似商品

片面に突起がなく、プレートに接続可能

8-45シリーズ（溝幅10mm）-1列溝用- カバー付ブラケット 関連画像3_類似商品

8-45シリーズ（溝幅10mm）-1列溝用- カバー付ブラケット 関連画像4_類似商品

材質ADC12ADC12ADC12ADC12
特長防塵用のカバーを装着したタイプです。内部に埃が溜まらず衛生面で優れます。取付面に突起が付いており、取付時の位置決めが容易です。最もオーソドックスなタイプです。突起が片側のみに付いており、フレーム/プレートの接続時に有効です。使用するボルト本数が2倍の大サイズタイプです。フレームをより強固に接続できます。
代表型式本商品HBLFSN8-45HBLFSNK8-45HBLFSSW8-45

関連商品

■8-45シリーズ

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

8-45シリーズ（溝幅10mm）-1列溝用- カバー付ブラケット 関連画像1_関連商品

8-45シリーズ（溝幅10mm）-1列溝用- カバー付ブラケット 関連画像2_関連商品

8-45シリーズ（溝幅10mm）-1列溝用- カバー付ブラケット 関連画像3_関連商品

8-45シリーズ（溝幅10mm）-1列溝用- カバー付ブラケット 関連画像4_関連商品

8-45シリーズ（溝幅10mm）-1列溝用- カバー付ブラケット 関連画像5_関連商品

カタログページ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
    • 型番
    HBLFSNT8-45
    HBLFSNT8-45-SEP
    HBLFSNT8-45-SET
    HBLFSNT8-45-SEU
    HBLFSNT8-45-SSP
    HBLFSNT8-45-SST
    HBLFSNT8-45-SSU

    環境対応

    詳細材質

    材質

    フレームNo.

    フレームサイズ

    カバー取付け穴追加工

    付属品

    		RoHS?最小発注数量
    RoHS対応（10物質）
    ADC12
    -
    -
    -
    無
    無
    10
    1個
    -
    ADC12
    -
    -
    -
    無
    SEP(ボルト・後入れバネナットセット)
    10
    1個
    -
    ADC12
    -
    -
    -
    無
    SET(ボルト・ナットセット)
    10
    1個
    -
    ADC12
    -
    -
    -
    無
    SEU(ボルト・先入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    ADC12
    -
    -
    -
    無
    SSP(ステンレスボルト・後入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    ADC12
    -
    -
    -
    無
    SST(ステンレスボルト・ナットセット)
    10
    1個
    RoHS対応（10物質）
    ADC12
    -
    -
    -
    無
    SSU(ステンレスボルト・先入れバネナットセット)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    256円
    ( 282円 )
    在庫品1日目当日出荷可能
    413円
    ( 454円 )
    在庫品1日目当日出荷可能
    383円
    ( 421円 )
    在庫品1日目当日出荷可能
    413円
    ( 454円 )
    在庫品1日目当日出荷可能
    434円
    ( 477円 )
    在庫品1日目当日出荷可能
    390円
    ( 429円 )
    在庫品1日目当日出荷可能
    481円
    ( 529円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    突起付反転ブラケットのカバー付タイプです。内部に埃がたまりません。

    ご注意

    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格


    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    数量区分標準対応個別対応
    小口大口
    数　量1～200201～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

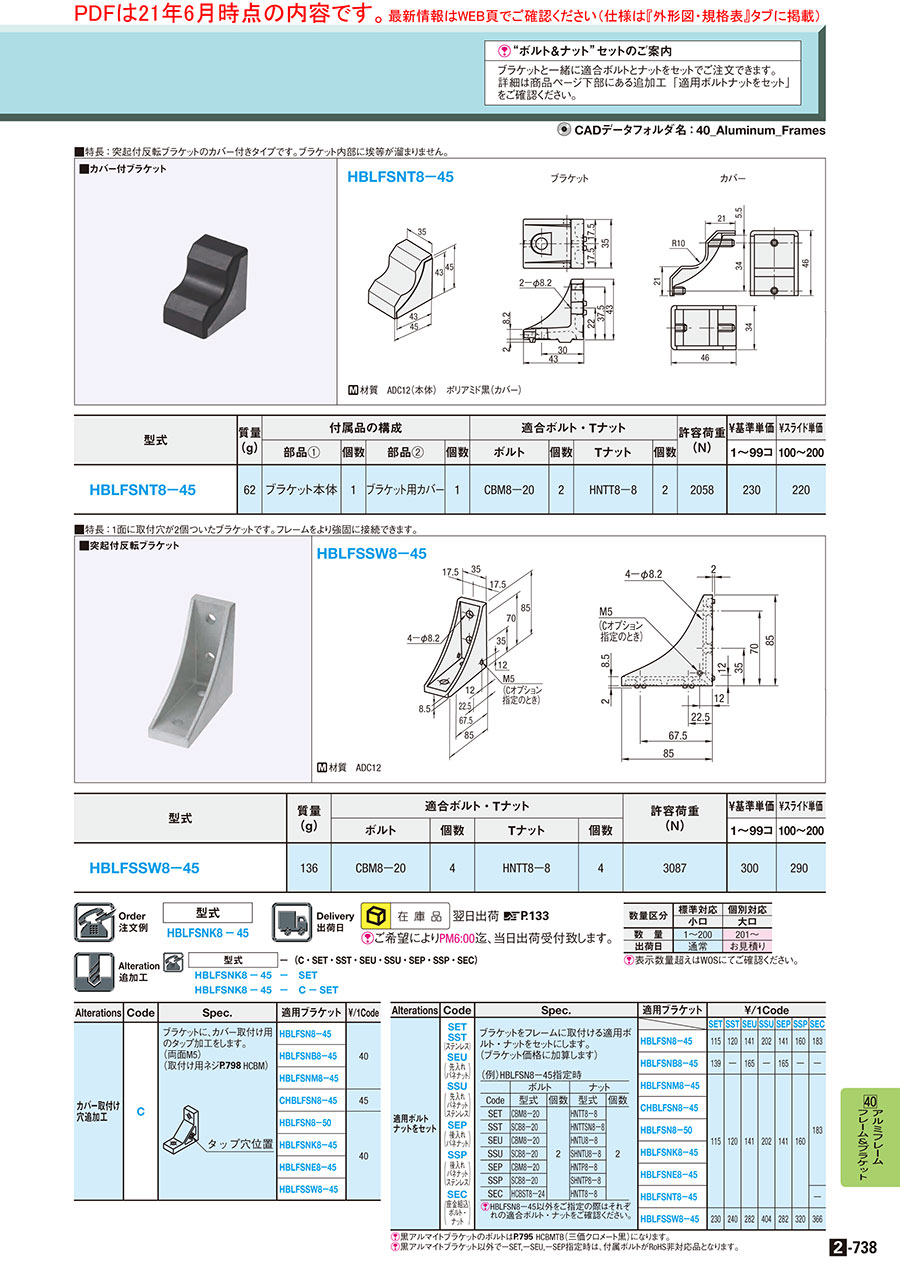

    2-738

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ８－４５シリーズ（溝幅１０ｍｍ）－１列溝用－　カバー付ブラケットのレビュー
    3.5平均満足度：3.52件のレビュー
    アルミフレーム
    4
    満足度：4.02019/02/04
    アルミフレーム内の機器の調整の際に使用してみようかと思います。
    0人が参考にしています。
    アルミフレームの接続
    3
    満足度：3.02017/04/12
    HBLFSNT8-45の図にはM5（Cオプション指定の時）とあるが、適応ブラケットに含まれていないし、VONAでも選択で...もっと読む
    0人が参考にしています。
    2件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ８－４５シリーズ（溝幅１０ｍｍ）－１列溝用－　カバー付ブラケット
    ８シリーズ（溝幅１０ｍｍ）－１列溝用－カバー付ブラケット
    ５シリーズ（溝幅６ｍｍ）　－１列溝用－　カバー付ブラケット
    ６シリーズ（溝幅８ｍｍ）－１列溝用－　カバー付ブラケット
    ８－４５シリーズ（溝幅１０ｍｍ）－１列溝用－　押出厚型ブラケット
    ８－４５シリーズ（溝幅１０ｍｍ）－１列溝用－片側突起付ブラケット
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格256円-245円 -178円 -178円 -156円 -164円 -
    通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目
    ブラケット種類突起付ブラケット突起付ブラケット突起付ブラケット突起付ブラケット押出型ブラケット突起付ブラケット
    シリーズミスミ　8-45シリーズ（溝幅10mm）ミスミ　8シリーズ（溝幅10mm）ミスミ　5シリーズ（溝幅6mm）ミスミ　6シリーズ（溝幅8mm）ミスミ　8-45シリーズ（溝幅10mm）ミスミ　8-45シリーズ（溝幅10mm）
    適用フレーム幅(mm)454020 / 253045 / 9045
    適用溝数1列溝1列溝1列溝1列溝1列溝1列溝
    突起位置選択両側突起付き両側突起付き両側突起付き両側突起付き突起なし片側突起付き
