フランジ付リニアブッシュ タップタイプ インローシングルタイプ
- 通常単価(税別)
- 720円～4,790円
- 税込単価
- 792円～5,269円
通常出荷日：在庫品1日目～14日目一部当日出荷可能
【特長】タップ加工工数が削減が可能で、軟材締結にも有効です。上からねじ止めが可能な規格です。
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が144型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表

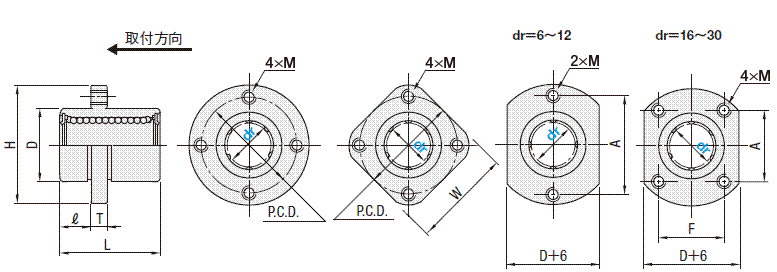

外形図
丸フランジ
角フランジ
二面フランジ
| Type | 外筒 | ボール | 保持器 | 使用雰囲気温度 | [ A ]付属品 | ||||
| 丸フランジ | 角フランジ | 二面フランジ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | ||
| LHITR | LHITS | LHITC | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂(ジュラコンM90相当) | −20〜80℃ | シ−ル[ M ]材質 ニトリルゴム (−20〜120℃) |
[ ! ]各種グリースに変更できます。
出荷日・価格・性能については>>こちら
kgf＝N×0.101972
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
規格表
| 型式 | |
LHITR10  LHITR12L  LHITR12G  LHITR12H | (Lタイプグリース入り) (Gタイプグリース入り) (Hタイプグリース入り) |
出荷日・価格・性能については>>こちら
| dr | D | L | ℓ | H | T | M | P.C.D. | W | F | A | 偏心(mm) (最大) ＊1 | ボール 条列 | 直角度 ＊2 | 基本定格荷重 | 質量(g) | ||||||
| 許容差 | 許容差 | 許容差 | C(動)N | Co(静)N | 丸フランジ | 角フランジ | 二面フランジ | ||||||||||||||
| 6 | 0 −0.009 | 12 | 0 −0.013 | 19 | ±0.3 | 5 | 28 | 5 | M3 | 20 | 22 | − | 20 | 0.012 | 4 | 0.012 | 206 | 265 | 24 | 18 | 21 |
| 8 | 15 | 24 | 32 | 24 | 25 | − | 24 | 265 | 380 | 37 | 29 | 33 | |||||||||
| 10 | 19 | 0 −0.016 | 29 | 6 | 40 | 6 | M4 | 29 | 30 | − | 29 | 372 | 549 | 72 | 52 | 64 | |||||
| 12 | 21 | 30 | 42 | 32 | 32 | − | 32 | 412 | 598 | 76 | 57 | 68 | |||||||||
| 16 | 28 | 37 | 48 | 38 | 37 | 22 | 31 | 775 | 1180 | 120 | 104 | 112 | |||||||||
| 20 | 0 −0.010 | 32 | 0 −0.019 | 42 | 8 | 54 | 8 | M5 | 43 | 42 | 24 | 36 | 0.015 | 5 | 0.015 | 882 | 1370 | 180 | 145 | 167 | |
| 25 | 40 | 59 | 62 | 51 | 50 | 32 | 40 | 6 | 980 | 1570 | 340 | 300 | 325 | ||||||||
| 30 | 45 | 64 | 10 | 74 | 10 | M6 | 60 | 58 | 35 | 49 | 1570 | 2740 | 470 | 375 | 388 | ||||||
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
1,310円 ( 1,441円 ) | 14日目 |
2,310円 ( 2,541円 ) | 14日目 |
2,310円 ( 2,541円 ) | 14日目 |
2,310円 ( 2,541円 ) | 14日目 |
2,310円 ( 2,541円 ) | 14日目 |
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 14日目 |
2,320円 ( 2,552円 ) | 14日目 |
2,320円 ( 2,552円 ) | 14日目 |
2,320円 ( 2,552円 ) | 14日目 |
2,320円 ( 2,552円 ) | 14日目 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
1,350円 ( 1,485円 ) | 14日目 |
2,350円 ( 2,585円 ) | 14日目 |
2,350円 ( 2,585円 ) | 14日目 |
2,350円 ( 2,585円 ) | 14日目 |
2,350円 ( 2,585円 ) | 14日目 |
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
1,800円 ( 1,980円 ) | 14日目 |
3,000円 ( 3,300円 ) | 14日目 |
3,000円 ( 3,300円 ) | 14日目 |
3,000円 ( 3,300円 ) | 14日目 |
3,000円 ( 3,300円 ) | 14日目 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
2,010円 ( 2,211円 ) | 14日目 |
3,210円 ( 3,531円 ) | 14日目 |
3,210円 ( 3,531円 ) | 14日目 |
3,210円 ( 3,531円 ) | 14日目 |
3,210円 ( 3,531円 ) | 14日目 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
2,230円 ( 2,453円 ) | 14日目 |
3,430円 ( 3,773円 ) | 14日目 |
3,430円 ( 3,773円 ) | 14日目 |
3,430円 ( 3,773円 ) | 14日目 |
3,430円 ( 3,773円 ) | 14日目 |
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
2,770円 ( 3,047円 ) | 14日目 |
3,970円 ( 4,367円 ) | 14日目 |
3,970円 ( 4,367円 ) | 14日目 |
3,970円 ( 4,367円 ) | 14日目 |
3,970円 ( 4,367円 ) | 14日目 |
2,550円 ( 2,805円 ) | 在庫品1日目当日出荷可能 |
3,450円 ( 3,795円 ) | 14日目 |
4,650円 ( 5,115円 ) | 14日目 |
4,650円 ( 5,115円 ) | 14日目 |
4,650円 ( 5,115円 ) | 14日目 |
4,650円 ( 5,115円 ) | 14日目 |
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
1,220円 ( 1,342円 ) | 14日目 |
2,220円 ( 2,442円 ) | 14日目 |
2,220円 ( 2,442円 ) | 14日目 |
2,220円 ( 2,442円 ) | 14日目 |
2,220円 ( 2,442円 ) | 14日目 |
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
1,220円 ( 1,342円 ) | 14日目 |
2,220円 ( 2,442円 ) | 14日目 |
2,220円 ( 2,442円 ) | 14日目 |
2,220円 ( 2,442円 ) | 14日目 |
2,220円 ( 2,442円 ) | 14日目 |
詳細情報
基本情報
【特長】
タップ加工工数が削減が可能で、軟材締結にも有効です。上からねじ止めが可能な規格です。
ご注意
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
dr | ￥基準単価 | ||
丸フランジ | 角フランジ | 二面フランジ | |
LHITR | LHITS | LHITC | |
6 | 690 | 810 | 770 |
8 | 690 | 810 | 780 |
10 | 710 | 840 | 810 |
12 | 760 | 880 | 860 |
16 | 940 | 1,100 | 1,060 |
20 | 1,120 | 1,310 | 1,270 |
25 | 1,560 | 1,840 | 1,780 |
30 | 2,170 | 2,560 | 2,430 |
■数量スライド価格（[ ! ]1円未満切り捨て）こちら
[ ! ]表示数量超えはWOSにてご確認ください。
数量区分 | 標準対応 | 個別対応 | |
小口 | 大口 | ||
数 量 | 1〜19 | 20〜34 | 35～ |
値引率 | 基準単価 | 基準単価 | 10% |
出荷日 | 通常 | お見積り | |
