フランジ付リニアブッシュ コンパクトタイプ ダブル
- 通常単価(税別)
- 1,590円～5,650円特別価格
- 税込単価
- 1,749円～6,215円特別価格
通常出荷日：在庫品1日目～5日目一部当日出荷可能
スタンダードタイプに比べ、フランジ径（H寸）が4~5mm・外径（D寸）が2mmコンパクトな規格です。フ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が180型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

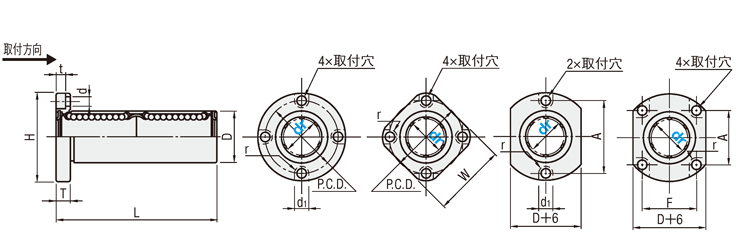

外形図・規格表
[ ! ]各種グリースに変更できます。
出荷日・価格・性能については >>こちら
kgf＝N×0.101972
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
[ ! ]納入時に防錆油が塗布されています。
丸フランジ
角フランジ
二面フランジ
dr＝6～12
dr＝16
| Type | 外筒 | ボール | 保持器 | 使用雰囲気温度 | [ A ]付属品 | ||||
| 丸フランジ | 角フランジ | 二面フランジ | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | ||
| LHRKW | LHSKW | LHCKW | SUJ2相当 | 58HRC〜 | − | SUJ2相当 | 樹脂(ジュラコンM90相当) | −20〜80℃ | シール[ M ]材質 ニトリルゴム (−20〜120℃) |
| LHRKWM | LHSKWM | LHCKWM | 無電解ニッケルメッキ | SUS440C相当 | |||||
規格表
| 型式 | |
LHRKW10 LHRKW12L LHRKW12G LHRKW12H | (Lタイプグリース入り) (Gタイプグリース入り) (Hタイプグリース入り) |
出荷日・価格・性能については >>こちら
| dr | D許容差 | L | H | T | d | d1 | t | r | P.C.D. | W | F | A | 偏芯(mm) (最大) ＊1 | ボール 条列 | 直角度 ＊2 | 基本定格荷重 | 静的許容 モーメント (N・m) | 質量(g) | |||||||
| 許容差 | 表面処理 なし | 表面処理 あり | 許容差 | C(動)N | Co(静)N | 丸フランジ | 角フランジ | 二面フランジ | |||||||||||||||||
| 6 | 0 −0.01 | 10 | 0 − 0.011 | 0 − 0.015 | 35 | ±0.3 | 25 | 5 | 3.5 | 6 | 3.1 | 3 | 19 | 20 | − | 19 | 0.015 | 6 | 0.015 | 206 | 309 | 2.46 | 24 | 20 | 21 |
| 8 | 13 | 0 − 0.013 | 0 − 0.018 | 45 | 28 | 22 | 23 | − | 22 | 383 | 555 | 5.76 | 38 | 34 | 35 | ||||||||||
| 10 | 17 | 55 | 35 | 6 | 4.5 | 7.5 | 4.1 | 3.75 | 27 | 27 | − | 27 | 585 | 867 | 10.99 | 79 | 68 | 73 | |||||||
| 12 | 19 | 0 − 0.016 | 0 − 0.021 | 57 | 38 | 30 | 29 | − | 30 | 608 | 899 | 11.85 | 95 | 82 | 87 | ||||||||||
| 16 | 26 | 70 | 44 | 36 | 34 | 24 | 27 | 965 | 1431 | 23.48 | 154 | 135 | 141 | ||||||||||||
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]使用上の注意は>>こちらを参照してください。
[ ! ]納入時に防錆油が塗布されています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
2,110円 ( 2,321円 ) | 5日目 |
3,110円 ( 3,421円 ) | 5日目 |
3,110円 ( 3,421円 ) | 5日目 |
3,110円 ( 3,421円 ) | 5日目 |
3,110円 ( 3,421円 ) | 5日目 |
1,610円 ( 1,771円 ) | 在庫品1日目当日出荷可能 |
2,110円 ( 2,321円 ) | 5日目 |
3,110円 ( 3,421円 ) | 5日目 |
3,110円 ( 3,421円 ) | 5日目 |
3,110円 ( 3,421円 ) | 5日目 |
3,110円 ( 3,421円 ) | 5日目 |
1,660円 ( 1,826円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 5日目 |
3,160円 ( 3,476円 ) | 5日目 |
3,160円 ( 3,476円 ) | 5日目 |
3,160円 ( 3,476円 ) | 5日目 |
3,160円 ( 3,476円 ) | 5日目 |
1,750円 ( 1,925円 ) | 在庫品1日目当日出荷可能 |
2,650円 ( 2,915円 ) | 5日目 |
3,850円 ( 4,235円 ) | 5日目 |
3,850円 ( 4,235円 ) | 5日目 |
3,850円 ( 4,235円 ) | 5日目 |
3,850円 ( 4,235円 ) | 5日目 |
2,180円 ( 2,398円 ) | 在庫品1日目当日出荷可能 |
3,080円 ( 3,388円 ) | 5日目 |
4,280円 ( 4,708円 ) | 5日目 |
4,280円 ( 4,708円 ) | 5日目 |
4,280円 ( 4,708円 ) | 5日目 |
4,280円 ( 4,708円 ) | 5日目 |
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
2,670円 ( 2,937円 ) | 5日目 |
3,670円 ( 4,037円 ) | 5日目 |
3,670円 ( 4,037円 ) | 5日目 |
3,670円 ( 4,037円 ) | 5日目 |
3,670円 ( 4,037円 ) | 5日目 |
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
2,670円 ( 2,937円 ) | 5日目 |
3,670円 ( 4,037円 ) | 5日目 |
3,670円 ( 4,037円 ) | 5日目 |
3,670円 ( 4,037円 ) | 5日目 |
3,670円 ( 4,037円 ) | 5日目 |
2,240円 ( 2,464円 ) | 在庫品1日目当日出荷可能 |
2,740円 ( 3,014円 ) | 5日目 |
3,740円 ( 4,114円 ) | 5日目 |
3,740円 ( 4,114円 ) | 5日目 |
3,740円 ( 4,114円 ) | 5日目 |
3,740円 ( 4,114円 ) | 5日目 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
3,280円 ( 3,608円 ) | 5日目 |
4,480円 ( 4,928円 ) | 5日目 |
4,480円 ( 4,928円 ) | 5日目 |
4,480円 ( 4,928円 ) | 5日目 |
4,480円 ( 4,928円 ) | 5日目 |
2,990円 ( 3,289円 ) | 在庫品1日目当日出荷可能 |
3,890円 ( 4,279円 ) | 5日目 |
5,090円 ( 5,599円 ) | 5日目 |
5,090円 ( 5,599円 ) | 5日目 |
5,090円 ( 5,599円 ) | 5日目 |
5,090円 ( 5,599円 ) | 5日目 |
詳細情報
基本情報
スタンダードタイプに比べ、フランジ径（H寸）が4~5mm・外径（D寸）が2mmコンパクトな規格です。フランジ形状の長さ：シングルタイプの規格です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 推奨洗浄方法：超音波洗浄機、もしくは白灯油
- ミスミ製リニアブッシュは、潤滑ユニットMXを除き、グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| dr | ￥基準単価 | |||||
| ダブル | ||||||
| 丸フランジ | 角フランジ | 二面フランジ | ||||
| LHRKW | LHRKWM | LHSKW | LHSKWM | LHCKW | LHCKWM | |
| 6 | 1,510 | 2,010 | 1,770 | 2,400 | 1,530 | 2,070 |
| 8 | 1,510 | 2,010 | 1,770 | 2,400 | 1,530 | 2,070 |
| 10 | 1,540 | 2,080 | 1,850 | 2,500 | 1,580 | 2,130 |
| 12 | 1,650 | 2,230 | 1,970 | 2,660 | 1,670 | 2,270 |
| 16 | 2,090 | 2,840 | 2,500 | 3,380 | 2,080 | 2,850 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | ||
| 数 量 | 1〜19 | 20〜34 | 35～ |
| 値引率 | 基準単価 | 基準単価 | 10％ |
| 出荷日 | 通常 | お見積り | |
