ヒンジベ－ス　－中央支点二点取付タイプ－

カタログ |P.2-1644

4.6

平均満足度4.6

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－Ａ・Ｈ寸コンパクトタイプ－

4.6

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－中央支点　四点取付タイプ－

通常出荷日：5 日目

取付け穴を中央に設定したヒンジベースです。縦スイングに強い構造です。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
ヒンジベース
取付け位置
標準タイプ
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が108型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

2山タイプ

1山タイプ

[ ! ]＊2山タイプでW6以下を選択時、W公差は＋0.05～＋0.2となります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、C、A寸法は除く。

2山タイプ	1山タイプ	材質	表面処理
HGCCJB	HGCCB	S45C相当	四三酸化鉄皮膜
HGCCJM	HGCCM	S45C相当	無電解ニッケルメッキ
HGCCJS	HGCCS	SUS304	−

規格表

型式	−	A	−	W	−	H
HGCCJS12 HGCCB10	− −	A22 A25	− −	W10 W12	− −	H30 H20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		A 選択	W 指定1mm単位	H 指定1mm単位	C	F	B	S	T	d	￥基準単価
型式											2山タイプ			1山タイプ
Type	D_H7										HGCCJB	HGCCJM	HGCCJS	HGCCB	HGCCM	HGCCS
2山タイプ HGCCJB HGCCJM HGCCJS 1山タイプ HGCCB HGCCM HGCCS	3	12	3〜6	12〜20	25	18	H＋T/2	5	9	4.5	4,900	5,150	6,470	4,620	4,850	6,100
	4	12	3〜6	12〜20	25	18			9		4,900	5,150	6,470	4,620	4,850	6,100
	5	19	5〜11	14〜25	32	25			12		5,190	5,450	6,840	4,890	5,150	6,460
	5	22	5〜14								5,330	5,600	7,010	5,040	5,280	6,630
	6	19	5〜11								5,190	5,450	6,840	4,890	5,150	6,460
	6	22	5〜14								5,330	5,600	7,010	5,040	5,280	6,630
	8	19	6〜11	17〜25					16		5,280	5,540	6,960	4,980	5,230	6,560
	8	22	6〜14	17〜25							5,550	5,840	7,320	5,240	5,500	6,910
	10	22	10〜12	17〜30							5,550	5,840	7,320	5,240	5,500	6,910
	10	25	10〜15	17〜30							5,950	6,240	7,800	5,640	5,900	7,390
	12	22	10〜12	22〜35	38	30		8	19	5.5	5,550	5,840	7,320	5,240	5,500	6,910
	12	25	10〜15								5,790	6,080	7,740	5,480	5,750	7,340
	13	25	10〜15								5,790	6,080	7,740	5,480	5,750	7,340
	14	30	12〜20	26〜40	50	40		10	22	6.5	6,260	6,570	8,430	5,950	6,250	8,030
	15	30									6,260	6,570	8,430	5,950	6,250	8,030
	16	30									6,320	6,640	8,510	6,020	6,310	8,110
	20	38	15〜25	28〜45					25		6,790	7,130	9,510	6,500	6,830	9,140
	25	38	15〜25	36〜50	65	50		15	30	9	7,070	7,420	10,100	6,770	7,120	9,730

型番リスト

表示件数

型番

HGCCB3-A12-W[3-6/1]-H[12-20/1]

HGCCB4-A12-W[3-6/1]-H[12-20/1]

HGCCB5-A19-W[5-11/1]-H[14-25/1]

HGCCB5-A22-W[5-14/1]-H[14-25/1]

HGCCB6-A19-W[5-11/1]-H[14-25/1]

HGCCB6-A22-W[5-14/1]-H[14-25/1]

HGCCB8-A19-W[6-11/1]-H[17-25/1]

HGCCB8-A22-W[6-14/1]-H[17-25/1]

HGCCB10-A22-W[10-12/1]-H[17-30/1]

HGCCB10-A25-W[10-15/1]-H[17-30/1]

HGCCB12-A22-W[10-12/1]-H[22-35/1]

HGCCB12-A25-W[10-15/1]-H[22-35/1]

HGCCB13-A25-W[10-15/1]-H[22-35/1]

HGCCB14-A30-W[12-20/1]-H[26-40/1]

HGCCB15-A30-W[12-20/1]-H[26-40/1]

HGCCB16-A30-W[12-20/1]-H[26-40/1]

HGCCB20-A38-W[15-25/1]-H[28-45/1]

HGCCB25-A38-W[15-25/1]-H[36-50/1]

HGCCJB3-A12-W[3-6/1]-H[12-20/1]

HGCCJB4-A12-W[3-6/1]-H[12-20/1]

HGCCJB5-A19-W[5-11/1]-H[14-25/1]

HGCCJB5-A22-W[5-14/1]-H[14-25/1]

HGCCJB6-A19-W[5-11/1]-H[14-25/1]

HGCCJB6-A22-W[5-14/1]-H[14-25/1]

HGCCJB8-A19-W[6-11/1]-H[17-25/1]

HGCCJB8-A22-W[6-14/1]-H[17-25/1]

HGCCJB10-A22-W[10-12/1]-H[17-30/1]

HGCCJB10-A25-W[10-15/1]-H[17-30/1]

HGCCJB12-A22-W[10-12/1]-H[22-35/1]

HGCCJB12-A25-W[10-15/1]-H[22-35/1]

HGCCJB13-A25-W[10-15/1]-H[22-35/1]

HGCCJB14-A30-W[12-20/1]-H[26-40/1]

HGCCJB15-A30-W[12-20/1]-H[26-40/1]

HGCCJB16-A30-W[12-20/1]-H[26-40/1]

HGCCJB20-A38-W[15-25/1]-H[28-45/1]

HGCCJB25-A38-W[15-25/1]-H[36-50/1]

HGCCJM3-A12-W[3-6/1]-H[12-20/1]

HGCCJM4-A12-W[3-6/1]-H[12-20/1]

HGCCJM5-A19-W[5-11/1]-H[14-25/1]

HGCCJM5-A22-W[5-14/1]-H[14-25/1]

HGCCJM6-A19-W[5-11/1]-H[14-25/1]

HGCCJM6-A22-W[5-14/1]-H[14-25/1]

HGCCJM8-A19-W[6-11/1]-H[17-25/1]

HGCCJM8-A22-W[6-14/1]-H[17-25/1]

HGCCJM10-A22-W[10-12/1]-H[17-30/1]

HGCCJM10-A25-W[10-15/1]-H[17-30/1]

HGCCJM12-A22-W[10-12/1]-H[22-35/1]

HGCCJM12-A25-W[10-15/1]-H[22-35/1]

HGCCJM13-A25-W[10-15/1]-H[22-35/1]

HGCCJM14-A30-W[12-20/1]-H[26-40/1]

HGCCJM15-A30-W[12-20/1]-H[26-40/1]

HGCCJM16-A30-W[12-20/1]-H[26-40/1]

HGCCJM20-A38-W[15-25/1]-H[28-45/1]

HGCCJM25-A38-W[15-25/1]-H[36-50/1]

HGCCJS3-A12-W[3-6/1]-H[12-20/1]

HGCCJS4-A12-W[3-6/1]-H[12-20/1]

HGCCJS5-A19-W[5-11/1]-H[14-25/1]

HGCCJS5-A22-W[5-14/1]-H[14-25/1]

HGCCJS6-A19-W[5-11/1]-H[14-25/1]

HGCCJS6-A22-W[5-14/1]-H[14-25/1]

形状

材質

表面処理

穴径D

(φ)

横方向寸法 A

(mm)

幅寸法 W

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

1山タイプ	S45C相当	四三酸化鉄皮膜	3	12	3 ～ 6	12 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	4	12	3 ～ 6	12 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	5	19	5 ～ 11	14 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	5	22	5 ～ 14	14 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	6	19	5 ～ 11	14 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	6	22	5 ～ 14	14 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	8	19	6 ～ 11	17 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	8	22	6 ～ 14	17 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	10	22	10 ～ 12	17 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	10	25	10 ～ 15	17 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	12	22	10 ～ 12	22 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	12	25	10 ～ 15	22 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	13	25	10 ～ 15	22 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	14	30	12 ～ 20	26 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	15	30	12 ～ 20	26 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	16	30	12 ～ 20	26 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	20	38	15 ～ 25	28 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	25	38	15 ～ 25	36 ～ 50	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	3	12	3 ～ 6	12 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	4	12	3 ～ 6	12 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	5	19	5 ～ 11	14 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	5	22	5 ～ 14	14 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	6	19	5 ～ 11	14 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	6	22	5 ～ 14	14 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	8	19	6 ～ 11	17 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	8	22	6 ～ 14	17 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	10	22	10 ～ 12	17 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	10	25	10 ～ 15	17 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	12	22	10 ～ 12	22 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	12	25	10 ～ 15	22 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	13	25	10 ～ 15	22 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	14	30	12 ～ 20	26 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	15	30	12 ～ 20	26 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	16	30	12 ～ 20	26 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	20	38	15 ～ 25	28 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	25	38	15 ～ 25	36 ～ 50	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	3	12	3 ～ 6	12 ～ 20	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	4	12	3 ～ 6	12 ～ 20	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	5	19	5 ～ 11	14 ～ 25	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	5	22	5 ～ 14	14 ～ 25	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	6	19	5 ～ 11	14 ～ 25	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	6	22	5 ～ 14	14 ～ 25	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	8	19	6 ～ 11	17 ～ 25	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	8	22	6 ～ 14	17 ～ 25	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	10	22	10 ～ 12	17 ～ 30	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	10	25	10 ～ 15	17 ～ 30	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	12	22	10 ～ 12	22 ～ 35	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	12	25	10 ～ 15	22 ～ 35	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	13	25	10 ～ 15	22 ～ 35	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	14	30	12 ～ 20	26 ～ 40	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	15	30	12 ～ 20	26 ～ 40	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	16	30	12 ～ 20	26 ～ 40	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	20	38	15 ～ 25	28 ～ 45	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	25	38	15 ～ 25	36 ～ 50	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	SUS304	なし	3	12	3 ～ 6	12 ～ 20	SUS304	-	10	1個
2山タイプ	SUS304	なし	4	12	3 ～ 6	12 ～ 20	SUS304	-	10	1個
2山タイプ	SUS304	なし	5	19	5 ～ 11	14 ～ 25	SUS304	-	10	1個
2山タイプ	SUS304	なし	5	22	5 ～ 14	14 ～ 25	SUS304	-	10	1個
2山タイプ	SUS304	なし	6	19	5 ～ 11	14 ～ 25	SUS304	-	10	1個
2山タイプ	SUS304	なし	6	22	5 ～ 14	14 ～ 25	SUS304	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	SL-HGCCJM3-A12
- ( - )	5日目	SL-HGCCJM4-A12
- ( - )	5日目	SL-HGCCJM5-A19
- ( - )	5日目	SL-HGCCJM5-A22
- ( - )	5日目	SL-HGCCJM6-A19
- ( - )	5日目	SL-HGCCJM6-A22
- ( - )	5日目	SL-HGCCJM8-A19
- ( - )	5日目	SL-HGCCJM8-A22
- ( - )	5日目	SL-HGCCJM10-A22
- ( - )	5日目	SL-HGCCJM10-A25
- ( - )	5日目	SL-HGCCJM12-A22
- ( - )	5日目	SL-HGCCJM12-A25
- ( - )	5日目	SL-HGCCJM13-A25
- ( - )	5日目	SL-HGCCJM14-A30
- ( - )	5日目	SL-HGCCJM15-A30
- ( - )	5日目	SL-HGCCJM16-A30
- ( - )	5日目	SL-HGCCJM20-A38
- ( - )	5日目	SL-HGCCJM25-A38
- ( - )	5日目	SL-HGCCJS3-A12
- ( - )	5日目	SL-HGCCJS4-A12
- ( - )	5日目	SL-HGCCJS5-A19
- ( - )	5日目	SL-HGCCJS5-A22
- ( - )	5日目	SL-HGCCJS6-A19
- ( - )	5日目	SL-HGCCJS6-A22

基本情報
納期・価格
概要・仕様

基本情報

取付け穴を中央に設定したヒンジベースです。縦スイングに強い構造です。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜9	10〜14	15〜20	21～
値引率	基準単価	5％	10％	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

概要・仕様

使用例

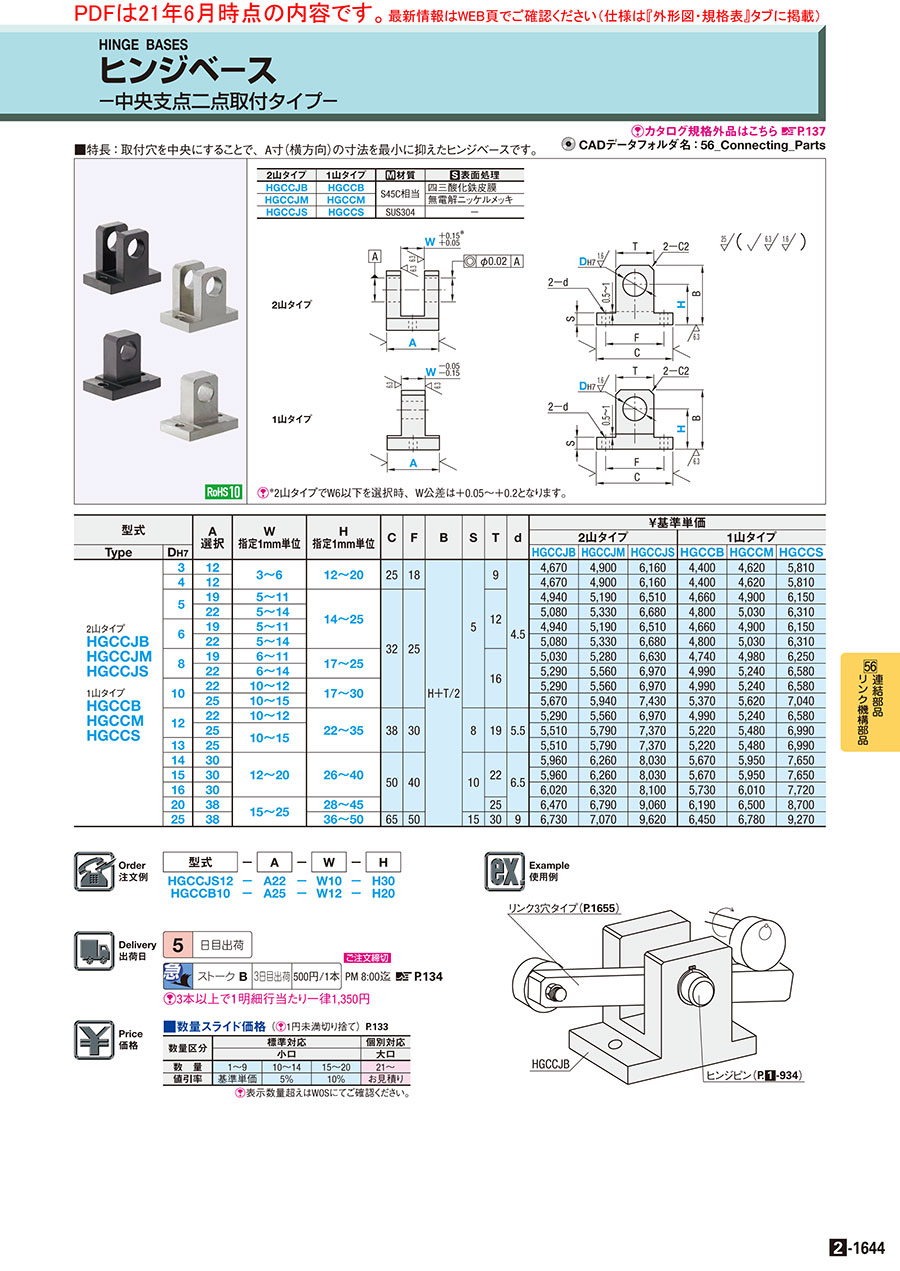

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ヒンジピン　極低頭六角穴ツバ付タイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。高い緩み止め効果が期待できるUナットタイプもございます。
ミスミ
【新商品】ヒンジピン　極低頭六角穴ツバ付めねじタイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。低頭ボルトとの組合せで両端とも省スペース化が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヒンジベ－ス　－中央支点二点取付タイプ－のレビュー

4.6平均満足度：4.66件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

装置レバーの取付け

満足度：4.02023/02/14

装置にレバーを取付ける際に使用しました。六角ボルトと皿バネを使い取付けました。

0人が参考にしています。

ヒンジベース

満足度：4.02019/09/28

種類も豊富で、細かく指定できるので重宝してます。図面を書いたり、社内製作を考えると購入品になりますね。

0人が参考にしています。

ロッドエンドの取り付け

満足度：5.02019/08/06

2山なのでロッドエンドをはめ込んで使用しますが、寸法の種類が多く助かります。精度も大変いいです。穴径も25まであれば十分...もっと読む

0人が参考にしています。

エアーシリンダー支持

満足度：5.02019/03/21

市販のエアーシリンダーのロッド先端と支持金具（2山クレビス）に使用。市販のクレビス受けは大きく取付部に収まらなく、このヒ...もっと読む

0人が参考にしています。

メカSW支点軸受け

満足度：5.02019/02/13

寸法指定可能であり、加工精度も良い。軸受け部分にドライメットブッシュを合わせて使用する事で、部品の長寿命になり良い。

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ヒンジベ－ス　－中央支点二点取付タイプ－	【クリーン洗浄品】ヒンジベ－ス　－中央支点二点取付タイプ－	ヒンジベ－ス　－中央支点　四点取付タイプ－	【クリーン洗浄品】ヒンジベ－ス　－中央支点　四点取付タイプ－	肉厚ヒンジベ－ス　－中央支点　四点取付タイプ－	【クリーン洗浄品】肉厚ヒンジベ－ス　－中央支点　四点取付タイプ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	8日目	5日目	8日目	5日目	8日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	該当なし	クリーン洗浄	該当なし	クリーン洗浄
種類	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース
取付け位置	標準タイプ	標準タイプ	中央支点タイプ	中央支点タイプ	中央支点タイプ	中央支点タイプ
材質証明書	対象	対象	対象	対象	対象	対象
