ヒンジベ－ス　－Ａ・Ｈ寸コンパクトタイプ－

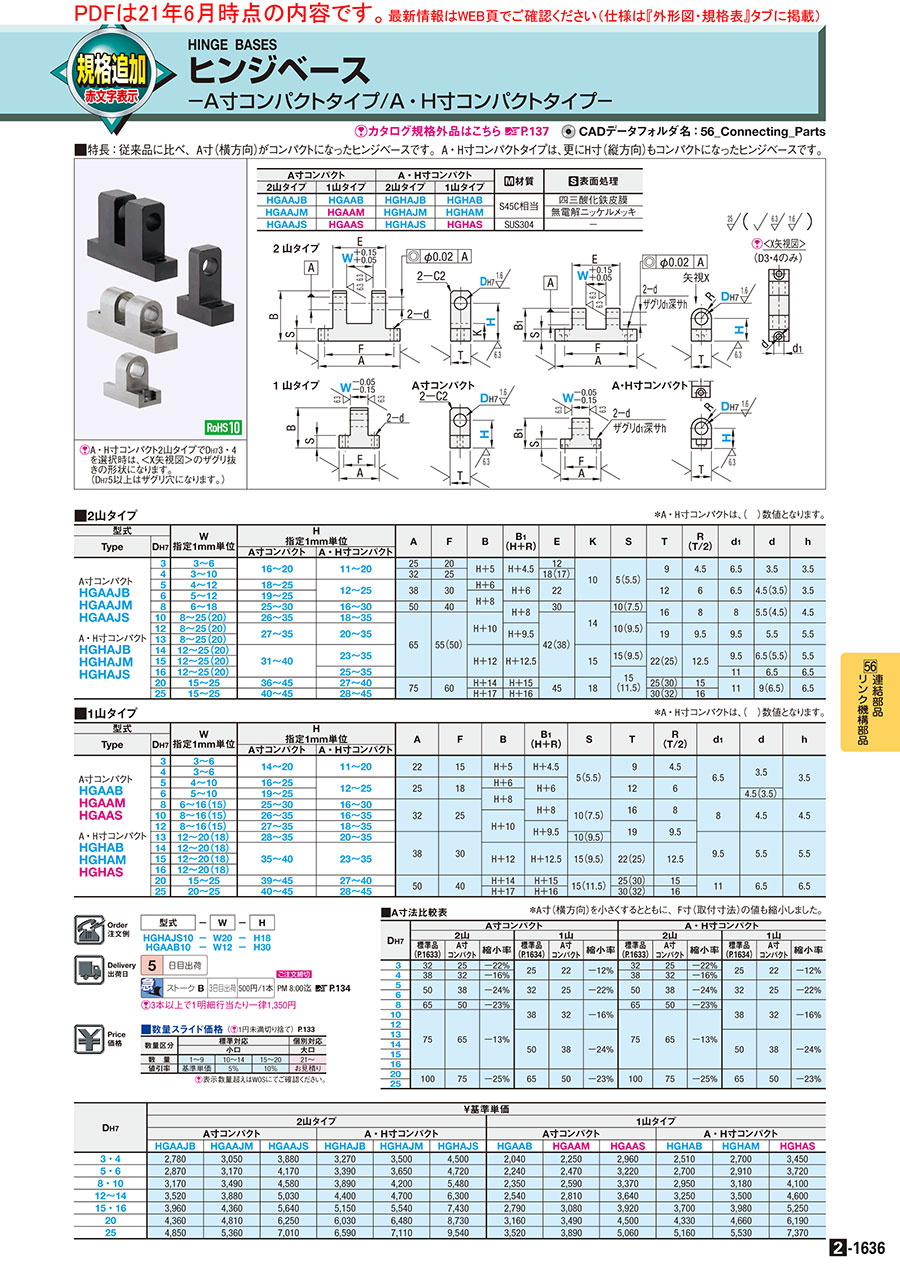

カタログ |P.2-1636

4.6

平均満足度4.6

この商品のレビューをみる（8件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジベ－ス　－中央支点二点取付タイプ－

4.7

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ヒンジボルト

4.2

通常出荷日：5 日目

【規格拡張】防錆力の高いステンレス品、無電解ニッケルメッキ品を追加しました。【...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
ヒンジベース
取付け位置
標準タイプ
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が156型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

2山タイプ

A寸コンパクト

A・H寸コンパクト

[ ! ]X矢視図
(D3・4のみ)

1山タイプ

A寸コンパクト

A・H寸コンパクト

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、T、A寸法は除く。

A寸コンパクト		A・H寸コンパクト		材質	表面処理
2山タイプ	1山タイプ	2山タイプ	1山タイプ	材質	表面処理
HGAAJB	HGAAB	HGHAJB	HGHAB	S45C相当	四三酸化鉄皮膜
HGAAJM	HGAAM	HGHAJM	HGHAM	S45C相当	無電解ニッケルメッキ
HGAAJS	HGAAS	HGHAJS	HGHAS	SUS304	−

規格表

型式	−	W	−	H
HGHAJS10 HGAAB10	− −	W20 W12	− −	H18 H30

■2山タイプ
＊A・H寸コンパクトは、（）数値となります。

型式		W 指定1mm単位	H		A	F	B	B₁ (H＋R)	E	K	S	T	R (T/2)	d₁	d	h
Type	D_H7		指定1mm単位
			A寸コンパクト	A・H寸コンパクト
A寸コンパクト HGAAJB HGAAJM HGAAJS A・H寸コンパクト HGHAJB HGHAJM HGHAJS	3	3〜6	16〜20	11〜20	25	20	H＋5	H＋4.5	12	10	5(5.5)	9	4.5	6.5	3.5	3.5
	4	3〜10			32	25			18(17)
	5	4〜12	18〜25	12〜25	38	30	H＋6	H＋6	22			12	6	6.5	4.5(3.5)	3.5
	6	5〜12	19〜25				H＋8
	8	6〜18	25〜30	16〜30	50	40		H＋8	30	14	10(7.5)	16	8	8	5.5(4.5)	4.5
	10	8〜25(20)	26〜35	18〜35	65	55(50)	H＋10		42(38)		10(9.5)
	12	8〜25(20)	27〜35	20〜35				H＋9.5				19	9.5	9.5	5.5	5.5
	13	8〜25(20)
	14	12〜25(20)	31〜40	23〜35			H＋12	H＋12.5		15	15(9.5)	22(25)	12.5	9.5	6.5(5.5)	5.5
	15	12〜25(20)
	16	12〜25(20)		25〜35							15(11.5)			11	6.5	6.5
	20	15〜25	36〜45	27〜40	75	60	H＋14	H＋15	45	18		25(30)	15	11	9(6.5)	6.5
	25	15〜25	40〜45	28〜45			H＋17	H＋16				30(32)	16

■1山タイプ
＊A・H寸コンパクトは、（）数値となります。

型式		W 指定1mm単位	H		A	F	B	B₁ (H＋R)	S	T	R (T/2)	d₁	d	h
Type	D_H7		指定1mm単位
			A寸コンパクト	A・H寸コンパクト
A寸コンパクト HGAAB HGAAM HGAAS A・H寸コンパクト HGHAB HGHAM HGHAS	3	3〜6	14〜20	11〜20	22	15	H＋5	H＋4.5	5(5.5)	9	4.5	6.5	3.5	3.5
	4	3〜6
	5	4〜10	16〜25	12〜25	25	18	H＋6	H＋6		12	6
	6	5〜10	19〜25				H＋8						4.5(3.5)
	8	6〜16(15)	25〜30	16〜30	32	25		H＋8	10(7.5)	16	8	8	4.5	4.5
	10	8〜16(15)	26〜35	16〜35			H＋10
	12	8〜16(15)	27〜35	18〜35				H＋9.5		19	9.5
	13	12〜20(18)	28〜35	20〜35	38	30			10(9.5)			9.5	5.5	5.5
	14	12〜20(18)	35〜40	23〜35			H＋12	H＋12.5	15(9.5)	22(25)	12.5
	15	12〜20(18)
	16	12〜20(18)
	20	15〜25	39〜45	27〜40	50	40	H＋14	H＋15	15(11.5)	25(30)	15	11	6.5	6.5
	25	20〜25	40〜45	28〜45			H＋17	H＋16		30(32)	16

＊A寸（横方向）を小さくするとともに、F寸（取付寸法）の値も縮小しました。
■A寸法比較表

D_H7	A寸コンパクト						A・H寸コンパクト
	2山			1山			2山			1山
	標準品 (こちら)	A寸コンパクト	縮小率	標準品 (こちら)	A寸コンパクト	縮小率	標準品 (こちら)	A寸コンパクト	縮小率	標準品 (こちら)	A寸コンパクト	縮小率
3	32	25	−22%	25	22	−12%	32	25	−22%	25	22	−12%
4	38	32	−16%				38	32	−16%
5	50	38	−24%	32	25	−22%	50	38	−24%	32	25	−22%
6
8	65	50	−23%	38	32	−16%	65	50	−23%	38	32	−16%
10	75	65	−13%				75	65	−13%
12
13				50	38	−24%				50	38	−24%
14
15
16
20	100	75	−25%	65	50	−23%	100	75	−25%	65	50	−23%
25

型番リスト

表示件数

型番

HGAAB3-W[3-6/1]-H[14-20/1]

HGAAB4-W[3-6/1]-H[14-20/1]

HGAAB5-W[4-10/1]-H[16-25/1]

HGAAB6-W[5-10/1]-H[19-25/1]

HGAAB8-W[6-16/1]-H[25-30/1]

HGAAB10-W[8-16/1]-H[26-35/1]

HGAAB12-W[8-16/1]-H[27-35/1]

HGAAB13-W[12-20/1]-H[28-35/1]

HGAAB14-W[12-20/1]-H[35-40/1]

HGAAB15-W[12-20/1]-H[35-40/1]

HGAAB16-W[12-20/1]-H[35-40/1]

HGAAB20-W[15-25/1]-H[39-45/1]

HGAAB25-W[20-25/1]-H[40-45/1]

HGAAJB3-W[3-6/1]-H[16-20/1]

HGAAJB4-W[3-10/1]-H[16-20/1]

HGAAJB5-W[4-12/1]-H[18-25/1]

HGAAJB6-W[5-12/1]-H[19-25/1]

HGAAJB8-W[6-18/1]-H[25-30/1]

HGAAJB10-W[8-25/1]-H[26-35/1]

HGAAJB12-W[8-25/1]-H[27-35/1]

HGAAJB13-W[8-25/1]-H[27-35/1]

HGAAJB14-W[12-25/1]-H[31-40/1]

HGAAJB15-W[12-25/1]-H[31-40/1]

HGAAJB16-W[12-25/1]-H[31-40/1]

HGAAJB20-W[15-25/1]-H[36-45/1]

HGAAJB25-W[15-25/1]-H[40-45/1]

HGAAJM3-W[3-6/1]-H[16-20/1]

HGAAJM4-W[3-10/1]-H[16-20/1]

HGAAJM5-W[4-12/1]-H[18-25/1]

HGAAJM6-W[5-12/1]-H[19-25/1]

HGAAJM8-W[6-18/1]-H[25-30/1]

HGAAJM10-W[8-25/1]-H[26-35/1]

HGAAJM12-W[8-25/1]-H[27-35/1]

HGAAJM13-W[8-25/1]-H[27-35/1]

HGAAJM14-W[12-25/1]-H[31-40/1]

HGAAJM15-W[12-25/1]-H[31-40/1]

HGAAJM16-W[12-25/1]-H[31-40/1]

HGAAJM20-W[15-25/1]-H[36-45/1]

HGAAJM25-W[15-25/1]-H[40-45/1]

HGAAJS3-W[3-6/1]-H[16-20/1]

HGAAJS4-W[3-10/1]-H[16-20/1]

HGAAJS5-W[4-12/1]-H[18-25/1]

HGAAJS6-W[5-12/1]-H[19-25/1]

HGAAJS8-W[6-18/1]-H[25-30/1]

HGAAJS10-W[8-25/1]-H[26-35/1]

HGAAJS12-W[8-25/1]-H[27-35/1]

HGAAJS13-W[8-25/1]-H[27-35/1]

HGAAJS14-W[12-25/1]-H[31-40/1]

HGAAJS15-W[12-25/1]-H[31-40/1]

HGAAJS16-W[12-25/1]-H[31-40/1]

HGAAJS20-W[15-25/1]-H[36-45/1]

HGAAJS25-W[15-25/1]-H[40-45/1]

HGAAM3-W[3-6/1]-H[14-20/1]

HGAAM4-W[3-6/1]-H[14-20/1]

HGAAM5-W[4-10/1]-H[16-25/1]

HGAAM6-W[5-10/1]-H[19-25/1]

HGAAM8-W[6-16/1]-H[25-30/1]

HGAAM10-W[8-16/1]-H[26-35/1]

HGAAM12-W[8-16/1]-H[27-35/1]

HGAAM13-W[12-20/1]-H[28-35/1]

形状

材質

表面処理

穴径D

(φ)

サイズ

幅寸法 W

(mm)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

1山タイプ	S45C相当	四三酸化鉄皮膜	3	Ａ寸コンパクト	3 ～ 6	14 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	4	Ａ寸コンパクト	3 ～ 6	14 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	5	Ａ寸コンパクト	4 ～ 10	16 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	6	Ａ寸コンパクト	5 ～ 10	19 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	8	Ａ寸コンパクト	6 ～ 16	25 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	10	Ａ寸コンパクト	8 ～ 16	26 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	12	Ａ寸コンパクト	8 ～ 16	27 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	13	Ａ寸コンパクト	12 ～ 20	28 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	14	Ａ寸コンパクト	12 ～ 20	35 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	15	Ａ寸コンパクト	12 ～ 20	35 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	16	Ａ寸コンパクト	12 ～ 20	35 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	20	Ａ寸コンパクト	15 ～ 25	39 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
1山タイプ	S45C相当	四三酸化鉄皮膜	25	Ａ寸コンパクト	20 ～ 25	40 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	3	Ａ寸コンパクト	3 ～ 6	16 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	4	Ａ寸コンパクト	3 ～ 10	16 ～ 20	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	5	Ａ寸コンパクト	4 ～ 12	18 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	6	Ａ寸コンパクト	5 ～ 12	19 ～ 25	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	8	Ａ寸コンパクト	6 ～ 18	25 ～ 30	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	10	Ａ寸コンパクト	8 ～ 25	26 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	12	Ａ寸コンパクト	8 ～ 25	27 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	13	Ａ寸コンパクト	8 ～ 25	27 ～ 35	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	14	Ａ寸コンパクト	12 ～ 25	31 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	15	Ａ寸コンパクト	12 ～ 25	31 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	16	Ａ寸コンパクト	12 ～ 25	31 ～ 40	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	20	Ａ寸コンパクト	15 ～ 25	36 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	四三酸化鉄皮膜	25	Ａ寸コンパクト	15 ～ 25	40 ～ 45	S45C相当	四三酸化鉄皮膜	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	3	Ａ寸コンパクト	3 ～ 6	16 ～ 20	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	4	Ａ寸コンパクト	3 ～ 10	16 ～ 20	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	5	Ａ寸コンパクト	4 ～ 12	18 ～ 25	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	6	Ａ寸コンパクト	5 ～ 12	19 ～ 25	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	8	Ａ寸コンパクト	6 ～ 18	25 ～ 30	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	10	Ａ寸コンパクト	8 ～ 25	26 ～ 35	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	12	Ａ寸コンパクト	8 ～ 25	27 ～ 35	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	13	Ａ寸コンパクト	8 ～ 25	27 ～ 35	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	14	Ａ寸コンパクト	12 ～ 25	31 ～ 40	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	15	Ａ寸コンパクト	12 ～ 25	31 ～ 40	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	16	Ａ寸コンパクト	12 ～ 25	31 ～ 40	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	20	Ａ寸コンパクト	15 ～ 25	36 ～ 45	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	S45C相当	無電解ニッケルメッキ	25	Ａ寸コンパクト	15 ～ 25	40 ～ 45	S45C相当	無電解ニッケルメッキ	10	1個
2山タイプ	SUS304	なし	3	Ａ寸コンパクト	3 ～ 6	16 ～ 20	SUS304	-	10	1個
2山タイプ	SUS304	なし	4	Ａ寸コンパクト	3 ～ 10	16 ～ 20	SUS304	-	10	1個
2山タイプ	SUS304	なし	5	Ａ寸コンパクト	4 ～ 12	18 ～ 25	SUS304	-	10	1個
2山タイプ	SUS304	なし	6	Ａ寸コンパクト	5 ～ 12	19 ～ 25	SUS304	-	10	1個
2山タイプ	SUS304	なし	8	Ａ寸コンパクト	6 ～ 18	25 ～ 30	SUS304	-	10	1個
2山タイプ	SUS304	なし	10	Ａ寸コンパクト	8 ～ 25	26 ～ 35	SUS304	-	10	1個
2山タイプ	SUS304	なし	12	Ａ寸コンパクト	8 ～ 25	27 ～ 35	SUS304	-	10	1個
2山タイプ	SUS304	なし	13	Ａ寸コンパクト	8 ～ 25	27 ～ 35	SUS304	-	10	1個
2山タイプ	SUS304	なし	14	Ａ寸コンパクト	12 ～ 25	31 ～ 40	SUS304	-	10	1個
2山タイプ	SUS304	なし	15	Ａ寸コンパクト	12 ～ 25	31 ～ 40	SUS304	-	10	1個
2山タイプ	SUS304	なし	16	Ａ寸コンパクト	12 ～ 25	31 ～ 40	SUS304	-	10	1個
2山タイプ	SUS304	なし	20	Ａ寸コンパクト	15 ～ 25	36 ～ 45	SUS304	-	10	1個
2山タイプ	SUS304	なし	25	Ａ寸コンパクト	15 ～ 25	40 ～ 45	SUS304	-	10	1個
1山タイプ	S45C相当	無電解ニッケルメッキ	3	Ａ寸コンパクト	3 ～ 6	14 ～ 20	S45C	無電解ニッケルメッキ	10	1個
1山タイプ	S45C相当	無電解ニッケルメッキ	4	Ａ寸コンパクト	3 ～ 6	14 ～ 20	S45C	無電解ニッケルメッキ	10	1個
1山タイプ	S45C相当	無電解ニッケルメッキ	5	Ａ寸コンパクト	4 ～ 10	16 ～ 25	S45C	無電解ニッケルメッキ	10	1個
1山タイプ	S45C相当	無電解ニッケルメッキ	6	Ａ寸コンパクト	5 ～ 10	19 ～ 25	S45C	無電解ニッケルメッキ	10	1個
1山タイプ	S45C相当	無電解ニッケルメッキ	8	Ａ寸コンパクト	6 ～ 16	25 ～ 30	S45C	無電解ニッケルメッキ	10	1個
1山タイプ	S45C相当	無電解ニッケルメッキ	10	Ａ寸コンパクト	8 ～ 16	26 ～ 35	S45C	無電解ニッケルメッキ	10	1個
1山タイプ	S45C相当	無電解ニッケルメッキ	12	Ａ寸コンパクト	8 ～ 16	27 ～ 35	S45C	無電解ニッケルメッキ	10	1個
1山タイプ	S45C相当	無電解ニッケルメッキ	13	Ａ寸コンパクト	12 ～ 20	28 ～ 35	S45C	無電解ニッケルメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	SL-HGAAJM3
- ( - )	5日目	SL-HGAAJM4
- ( - )	5日目	SL-HGAAJM5
- ( - )	5日目	SL-HGAAJM6
- ( - )	5日目	SL-HGAAJM8
- ( - )	5日目	SL-HGAAJM10
- ( - )	5日目	SL-HGAAJM12
- ( - )	5日目	SL-HGAAJM13
- ( - )	5日目	SL-HGAAJM14
- ( - )	5日目	SL-HGAAJM15
- ( - )	5日目	SL-HGAAJM16
- ( - )	5日目	SL-HGAAJM20
- ( - )	5日目	SL-HGAAJM25
- ( - )	5日目	SL-HGAAJS3
- ( - )	5日目	SL-HGAAJS4
- ( - )	5日目	SL-HGAAJS5
- ( - )	5日目	SL-HGAAJS6
- ( - )	5日目	SL-HGAAJS8
- ( - )	5日目	SL-HGAAJS10
- ( - )	5日目	SL-HGAAJS12
- ( - )	5日目	SL-HGAAJS13
- ( - )	5日目	SL-HGAAJS14
- ( - )	5日目	SL-HGAAJS15
- ( - )	5日目	SL-HGAAJS16
- ( - )	5日目	SL-HGAAJS20
- ( - )	5日目	SL-HGAAJS25
- ( - )	5日目	SL-HGAAM3
- ( - )	5日目	SL-HGAAM4
- ( - )	5日目	SL-HGAAM5
- ( - )	5日目	SL-HGAAM6
- ( - )	5日目	SL-HGAAM8
- ( - )	5日目	SL-HGAAM10
- ( - )	5日目	SL-HGAAM12
- ( - )	5日目	SL-HGAAM13

基本情報
納期・価格
概要・仕様

基本情報

【規格拡張】
防錆力の高いステンレス品、無電解ニッケルメッキ品を追加しました。

【特徴】
横幅（Ａ寸）を短くしたヒンジベースです。省スペースな場面でご利用頂けます。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D_H7	￥基準単価
	2山タイプ						1山タイプ
	A寸コンパクト			A・H寸コンパクト			A寸コンパクト			A・H寸コンパクト
	HGAAJB	HGAAJM	HGAAJS	HGHAJB	HGHAJM	HGHAJS	HGAAB	HGAAM	HGAAS	HGHAB	HGHAM	HGHAS
3・4	2,920	3,200	4,070	3,430	3,680	4,730	2,140	2,360	3,110	2,640	2,840	3,620
5・6	3,010	3,330	4,380	3,560	3,830	4,960	2,350	2,590	3,380	2,840	3,060	3,910
8・10	3,330	3,660	4,810	4,080	4,410	5,750	2,470	2,720	3,540	3,100	3,340	4,310
12〜14	3,700	4,070	5,280	4,620	4,940	6,620	2,670	2,950	3,820	3,410	3,680	4,830
15・16	4,160	4,580	5,920	5,410	5,820	7,800	2,930	3,230	4,120	3,890	4,180	5,510
20	4,580	5,050	6,560	6,330	6,800	9,170	3,320	3,660	4,730	4,550	4,890	6,500
25	5,090	5,630	7,360	6,920	7,470	10,020	3,700	4,080	5,310	5,420	5,810	7,740

■数量スライド価格（1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜9	10〜14	15〜20	21～
値引率	基準単価	5％	10％	お見積り

表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

A・H寸コンパクト2山タイプでD_H73・4を選択時は、＜X矢視図＞のザグリ抜きの形状になります。
（D_H75以上はザグリ穴になります。）

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ヒンジピン　極低頭六角穴ツバ付タイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。高い緩み止め効果が期待できるUナットタイプもございます。
ミスミ
【新商品】ヒンジピン　極低頭六角穴ツバ付めねじタイプ
ツバが薄く、コンパクト設計が可能なヒンジピンです。低頭ボルトとの組合せで両端とも省スペース化が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヒンジベ－ス　－Ａ・Ｈ寸コンパクトタイプ－のレビュー

4.6平均満足度：4.68件のレビュー

星5
63%
星4
38%
星3
0%
星2
0%
星1
0%

エアシリンダーを付けて使用しています

満足度：5.02023/03/09

エアシリンダーを付けて使用しています。求めていたものと寸法が一致したため、このヒンジベースを購入しました。使い勝手が大変...もっと読む

0人が参考にしています。

実験機用

満足度：5.02023/02/09

この商品は自社で作製した実験機の部品（装備品）として購入・使用しました。実験機は設計通りのものが作製できていますし、実験...もっと読む

0人が参考にしています。

設備

満足度：5.02022/02/09

この商品は、自社の設備の一部をリニューアルした際に、モーター関連部品として採用しました。リニューアルした設備の一部にモー...もっと読む

0人が参考にしています。

治具作成

満足度：4.02021/12/08

一から設計する必要がなく、工数削減に役っだっています。また利用します。

0人が参考にしています。

治具の回転部に使用

満足度：4.02021/04/21

ヒンジの設計をせずに寸法を選択してそのままCADデータを使用できるので早い対応ができたので良かった。

0人が参考にしています。

8件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ヒンジベ－ス　－Ａ・Ｈ寸コンパクトタイプ－	【クリーン洗浄品】ヒンジベ－ス　－Ａ・Ｈ寸コンパクトタイプ－	ヒンジベ－ス　－Ｈ寸コンパクトタイプ－　１山Ｗ・Ｈ寸指定	【クリーン洗浄品】ヒンジベ－ス　－Ｈ寸コンパクトタイプ－　１山Ｗ・Ｈ寸指定	ヒンジベ－ス　－標準２山タイプ－　Ｗ・Ｈ寸指定Ｈ７	【クリーン洗浄品】ヒンジベ－ス　－標準１山タイプ－　Ｗ・Ｈ寸指定Ｈ７
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	8日目	5日目	8日目	3日目	6日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	該当なし	クリーン洗浄	該当なし	クリーン洗浄
種類	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース	ヒンジベース
取付け位置	標準タイプ	標準タイプ	標準タイプ	標準タイプ	標準タイプ	標準タイプ
材質証明書	対象	対象	対象	対象	対象	対象
