ローラコンベヤ　ローラ径28mm･38mmタイプ

カタログ |P.1-1223

通常単価(税別): 6,570円～39,700円

税込単価: 7,227円～43,670円

通常出荷日：5日目

長さ指定が可能なスチール製のフリーローラーコンベヤです。ローラー径28・38ミリです。汎用性が高く...

詳細を確認

2.12.1

フレームの切断面には表面処理はされておりません。
ローラ径38mmのローラは機能・性能に影響のない範囲で形状が変わっております。
ガイドホルダー追加KNは、L寸によって選択できるブラケット個数が異なります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

ミニコロシート

通常価格(税別)： 2,590円 (税込価格：2,849円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ローラコンベヤ　ローラ径１９ｍｍタイプ

通常価格(税別)： 7,700円 (税込価格：8,470円)

通常出荷日：5 日目

未確定：候補が355型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

ローラ径28mm

ローラ径38mm

ローラコンベヤ

受け側

固定側

フレーム側面図

ローラ径38mm
タイプ用

ローラ径28mm
タイプ用

受け側

固定側

ロ−ラ径	ロ−ラピッチ				①ロ−ラ(HRO28・HRO38)		ベアリング	②フレ−ム
	P＝30	P＝50	P＝75	P＝100	[ M ]材質	[ S ]表面処理	[ M ]材質	[ M ]材質	[ S ]表面処理
28mm	ROCOM	ROCOG	−	−	スチ−ル	溶融亜鉛メッキ	スチ−ル	スチ−ル	ガルタイトメッキ
38mm	−	ROCOE	ROCOH	ROCOJ

ロ−ラ径	ロ−ラピッチ				Rピン		フレ−ム連結用支手		ねじ・ナット
	P＝30	P＝50	P＝75	P＝100	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理
28mm	ROCOM	ROCOG	−	−	スチ−ル	三価クロメ−ト	スチ−ル	三価クロメ−ト	スチ−ル	三価クロメ−ト
38mm	−	ROCOE	ROCOH	ROCOJ

[ ! ]ROCOJ（P=100）のフレームには50mmピッチでローラ軸用穴が開いています。
[ ! ]ローラ単品は>>こちら（HRO28・HRO38）をご参照ください。
[ ! ]組み換え可能なACモータローラはお取り扱いがございません。

[ ! ]コンベヤガイド、コンベヤスタンドは下記「追加工」よりご指定ください。
単品でのお取り扱いはございません。

規格表

型式	−	W
ROCOM20 ROCOG16 ROCOE8 ROCOJ6	− − − −	413 213 313 113

■ローラ径28mmタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		寸法 (mm)						￥基準単価
Type	ローラ本数	ROCOM （P＝30）			ROCOG （P＝50）			ROCOM　(P＝30)					ROCOG　(P＝50)
Type	ローラ本数	（L)	F	G	（L)	F	G	W113	W213	W313	W413	W513	W113	W213	W313	W413	W513
ROCOM ROCOG	7	（230）	25	70	（350）	25	100	7,860	9,100	9,930	11,010	12,170	8,720	9,950	10,780	11,870	13,030
	8	（260）			（400）			8,580	9,930	10,840	12,010	13,280	9,520	10,870	11,770	12,960	14,220
	9	（290）			（450）			9,290	10,760	11,740	13,010	14,390	10,320	11,780	12,760	14,040	15,410
	10	（300）	15	90	（500）		150	10,010	11,590	12,640	14,010	15,490	11,120	12,690	13,760	15,120	16,600
	11	（330）			（550）			10,720	12,420	13,550	15,020	16,600	11,920	13,610	14,740	16,210	17,800
	12	（360）			（600）			11,450	13,240	14,450	16,010	17,700	12,730	13,740	14,890	16,370	17,980
	13	（390）			（650）			12,160	14,070	15,350	17,010	18,820	13,520	13,880	15,040	16,540	18,270
	14	（430）	20	155	（700）			12,870	14,900	16,250	18,020	19,920	13,660	14,810	16,030	17,630	19,350
	15	（460）			（750）			13,590	15,730	17,160	19,020	21,030	13,800	15,630	16,930	18,620	20,430
	16	（490）			（800）			14,300	16,560	18,060	20,010	22,130	14,420	16,460	17,830	19,590	21,510
	17	（530）	25	160	（850）			15,020	17,390	18,960	21,020	23,240	15,140	17,290	18,720	20,580	22,600
	18	（560）			（900）			15,730	18,220	19,880	22,020	24,350	15,870	18,120	19,610	21,570	23,680
	19	（590）			（950）			16,450	19,050	20,780	23,020	25,450	16,600	18,950	20,520	22,540	24,750
	20	（600）	15	150	−	−	−	17,170	19,880	21,680	24,020	26,570	−	−	−	−	−
	21	（630）			−	−	−	17,340	20,080	21,900	24,270	26,830	−	−	−	−	−
	22	（660）			−	−	−	17,510	20,280	22,120	24,510	27,100	−	−	−	−	−
	23	（690）			−	−	−	17,690	20,480	22,340	24,750	27,370	−	−	−	−	−
	24	（730）	20	155	−	−	−	18,140	21,000	22,910	25,380	28,070	−	−	−	−	−
	25	（760）			−	−	−	18,780	21,760	23,730	26,280	29,070	−	−	−	−	−
	26	（790）			−	−	−	19,440	22,500	24,550	27,200	30,070	−	−	−	−	−
	27	（830）	25	160	−	−	−	20,090	23,260	25,370	28,100	31,080	−	−	−	−	−
	28	（860）			−	−	−	20,730	24,000	26,190	29,000	32,080	−	−	−	−	−
	29	（890）			−	−	−	21,380	24,760	27,010	29,910	33,090	−	−	−	−	−
	30	（900）	15	150	−	−	−	22,030	25,520	27,830	30,820	34,080	−	−	−	−	−
	31	（930）			−	−	−	22,680	26,260	28,640	31,730	35,090	−	−	−	−	−
	32	（960）			−	−	−	23,320	27,020	29,460	32,630	36,090	−	−	−	−	−

[ ! ]上記表にて「−」が付いているサイズはお取り扱いがございません｡
取り扱いなし型式例：ROCOG20-113

[ ! ]表示数量超えはお見積り

■ローラ径38mmタイプ

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		寸法 (mm)									￥基準単価　1〜5台
Type	ローラ本数	ROCOE (P＝50)			ROCOH (P＝75)			ROCOJ (P＝100)			ROCOE (P＝50)					ROCOH (P＝75)					ROCOJ (P＝100)
Type	ローラ本数	（L)	F	G	（L)	F	G	（L)	F	G	W113	W213	W313	W413	W513	W113	W213	W313	W413	W513	W113	W213	W313	W413	W513
ROCOE ROCOH ROCOJ	4	（200）	25	50	（300）	37.5	75	（350）	25	100	5,970	6,640	7,320	8,060	8,740	6,580	7,230	7,930	8,670	9,350	7,310	7,960	8,640	9,400	10,070
	5	（250）		50	（375）	37.5	75	（450）		100	6,790	7,540	8,330	9,180	9,930	7,480	8,220	9,010	9,860	10,620	8,340	9,070	9,860	10,710	11,470
	6	（300）		100	（475）	50	87.5	（550）		150	7,620	8,440	9,320	10,280	11,130	8,380	9,210	10,090	11,040	11,890	9,360	10,190	11,070	12,020	12,870
	7	（350）			（500）	25	137.5	（650）			8,440	9,360	10,330	11,380	12,330	9,280	10,200	11,170	12,220	13,170	10,380	11,300	12,290	13,340	14,270
	8	（400）			（575）	25	137.5	（750）			9,260	10,260	11,340	12,500	13,520	10,190	11,170	12,250	13,410	14,440	10,880	11,820	12,850	13,940	14,930
	9	（450）			（675）	37.5	150	（850）			10,090	11,160	12,340	13,600	14,710	11,080	12,160	13,340	14,600	15,710	11,850	12,880	14,010	15,200	16,260
	10	（500）		150	（775）	50	162.5	−	−	−	10,910	12,080	13,350	14,700	15,910	11,410	12,520	13,730	15,030	16,180	−	−	−	−	−
	11	（550）			（800）	25	137.5	−	−	−	11,730	12,980	14,350	15,800	16,300	12,270	13,460	14,770	16,160	17,390	−	−	−	−	−
	12	（600）			（875）	25	137.5	−	−	−	11,840	13,100	14,500	15,960	17,430	13,130	14,400	15,800	17,280	18,610	−	−	−	−	−
	13	（650）			（975）	37.5	150	−	−	−	12,740	14,090	15,580	17,170	18,570	13,990	15,330	16,830	18,420	19,820	−	−	−	−	−
	14	（700）			−	−	−	−	−	−	13,520	14,950	16,550	18,220	19,710	−	−	−	−	−	−	−	−	−	−
	15	（750）			−	−	−	−	−	−	14,300	15,810	17,500	19,280	20,850	−	−	−	−	−	−	−	−	−	−
	16	（800）			−	−	−	−	−	−	15,090	16,670	18,460	20,330	21,990	−	−	−	−	−	−	−	−	−	−
	17	（850）			−	−	−	−	−	−	15,880	17,550	19,410	21,380	23,130	−	−	−	−	−	−	−	−	−	−
	18	（900）			−	−	−	−	−	−	16,650	18,410	20,370	22,440	24,270	−	−	−	−	−	−	−	−	−	−
	19	（950）			−	−	−	−	−	−	17,440	19,270	21,340	23,490	25,410	−	−	−	−	−	−	−	−	−	−

[ ! ]上記表にて「−」が付いているサイズはお取り扱いがございません｡
取り扱いなし型式例：ROCOH14-113

[ ! ]表示数量超えはお見積り

ローラ１本当たりの強度

ローラ径	ローラ強度（N)
ローラ径	W113	W213	W313	W413	W513
28mm	1236	1059	687	588	412
38mm	1342	1342	922	785	588

追加工

型式	－	W	－	（SH・GA・GT・KN・ST・SW）
ROCOM20 ROCOG16 ROCOM28 ROCOJ6	－－－－	413 213 113 113	－－－－	GT－A－L600 KN－G2 ST－F550 GA－A－L550－KN－G2－ST－F550

Alterations

Code

Spec.

￥/1Code

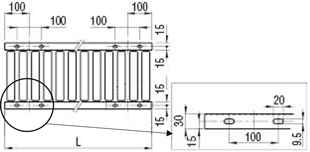

スタンド取付穴加工

【詳細】

ローラコンベヤにスタンド取付穴加工ができます。
指定方法 SH

[ NG ]ST・SWとの併用不可

[ ! ](L)寸400以下は穴数2、センター振分けでピッチは100となります。

[ ! ](L)寸150以下は適用不可です。

1,000

コンベヤ用ガイド

[ M ]材質：スチール　[ S ]表面処理：亜鉛メッキ

A（ストレート）

B（片端曲げ）

C（両端曲げ）

GA
GT

GA：コンベヤ用ガイド1本追加になります。
GT：コンベヤ用ガイド2本追加になります。
指定単位：形状A(ストレート)はL100～1300 5mm単位指定可能です。
形状B(片端曲げ)はL200～1300 5mm単位指定可能です。
形状C(両端曲げ)はL300～1300 5mm単位指定可能です。

指定方法		Code	－	形状	－	長さ
		GA GA GA	－－－	A B C	－－－	L300 L450 L550

日目出荷

[ ! ]ローラコンベヤと同梱となります。

	L100〜195	L200〜395	L400〜595	L600〜795	L800〜1300
GA	1,480	1,560	1,650	1,810	1,980
GT	2,960	3,130	3,290	3,620	3,950

ガイドホルダー

ブラケット

[ M ]材質：スチール　[ S ]表面処理：三価クロメート

ローラコンベヤにブラケット取付穴を追加できます。
指定方法 KN-G2（ガイドホルダーブラケット2個）

日目出荷

[ ! ]取付ボルト・ナット(M10)が付属します。
[ ! ]コードの数字は数量になります。
[ ! ]出荷時は組立てていません。
[ ! ]ローラコンベヤにブラケット取り付け穴が加工されます。

[ ! ]取り付け穴位置は下記「KN追加工ブラケット取り付け穴位置」
をご参照ください。

G2	1,600
G4	3,300
G6	4,900
G8	6,600
G10	8,200

コンベヤスタンド

	①取付ブラケット	②スタンド	③アジャストボルト	④補強材
[ M ]材質	スチ－ル（SS400）
[ S ]表面処理	三価クロメ－ト

ST
SW

ST ：ローラコンベヤスタンド1台追加します。
SW：ローラコンベヤスタンド2台追加します。
[ ! ]指定単位：F450〜1200 50mm単位指定可能です。
指定方法 ST-F950

日目出荷

[ ! ]出荷時は組立てていません。
[ ! ]取付穴の位置は追加工SHと同様です。
[ ! ]④補強材はF800以下は1本となります。
[ NG ]SHとの併用不可
[ NG ]SWの場合、異なる高さの組合せは指定できません。

ローラ幅W	スタンド高さF	ST	SW
W113	F450〜600	5,300	10,600
	F650〜800	5,900	11,800
	F850〜950	6,500	12,900
	F1000〜1200	7,100	14,100
W213	F450〜600	5,300	10,600
	F650〜800	5,900	11,800
	F850〜950	6,500	12,900
	F1000〜1200	7,100	14,100
W313	F450〜600	5,300	10,600
	F650〜800	5,900	11,800
	F850〜950	6,500	12,900
	F1000〜1200	7,100	14,100
W413	F450〜600	5,300	10,600
	F650〜800	5,900	11,800
	F850〜950	6,500	12,900
	F1000〜1200	7,100	14,100
W513	F450〜600	5,300	10,600
	F650〜800	5,900	11,800
	F850〜950	6,500	12,900
	F1000〜1200	7,100	14,100

[ ! ]ローラコンベヤ関連部品の追加工はRoHS10対応します。

KN追加工ブラケット取り付け穴位置

ローラ径28mmタイプ

単位：mm

品名	ピッチ P	ローラ本数	機長 (L)	取り付け穴位置（個数は左右フレーム合計）
				2個	４個		６個			８個				10個
				G2	G4	G4	G6	G6	G6	G8	G8	G8	G8	G10	G10	G10	G10	G10
ROCOM	30	7	230
		8	260	130
		9	290	160
		10	300	150	120	180
		11	330	180	120	210
		12	360	180	120	240	120	180	240
		13	390	210	120	270	120	210	270
		14	430	215	125	305	125	215	305	125	185	245	305
		15	460	245	125	335	125	245	335	125	185	275	335
		16	490	245	125	365	125	245	365	125	185	305	365	125	185	245	305	365
		17	530	280	130	400	130	280	400	130	220	310	400	130	190	280	340	400
		18	560	280	130	430	130	280	430	130	220	340	430	130	190	280	370	430
		19	590	310	130	460	130	310	460	130	220	370	460	130	220	310	370	460
		20	600	300	120	480	120	300	480	120	240	360	480	120	210	300	390	480
		21	630	330	120	510	120	330	510	120	240	390	510	120	210	330	420	510
		22	660	330	120	540	120	330	540	120	240	420	540	120	210	330	450	540
		23	690	360	120	570	120	365	570	120	240	450	570	120	210	365	480	570
		24	730	365	125	605	125	365	605	125	275	455	605	125	245	365	485	605
		25	760	395	125	635	125	395	635	125	275	485	635	125	245	395	515	635
		26	790	395	125	665	125	395	665	125	305	485	665	125	245	395	545	665
		27	830	430	130	700	130	430	700	130	310	520	700	130	250	430	580	700
		28	860	430	130	730	130	430	730	130	310	550	730	130	280	430	580	730
		29	890	460	130	760	130	460	760	130	340	550	760	130	280	460	610	760
		30	900	450	120	780	120	450	780	120	330	570	780	120	270	450	630	780
		31	930	480	120	810	120	480	810	120	330	600	810	120	270	480	660	810
		32	960	480	120	840	120	480	840	120	360	600	840	120	300	480	660	840
ROCOG	50	7	350	200	150	200
		8	400	200	150	250	150	200	250
		9	450	250	150	300	150	250	300	150	200	250	300
		10	500	250	150	350	150	250	350	150	200	300	350	150	200	250	300	350
		11	550	300	150	400	150	300	400	150	200	350	400	150	200	300	350	400
		12	600	300	150	450	150	300	450	150	250	350	450	150	200	300	400	450
		13	650	350	150	500	150	350	500	150	250	400	500	150	200	350	450	500
		14	700	350	150	550	150	350	550	150	250	450	550	150	250	350	450	550
		15	750	400	150	600	150	400	600	150	300	450	600	150	250	400	500	600
		16	800	400	150	650	150	400	650	150	300	500	650	150	250	400	550	650
		17	850	450	150	700	150	450	700	150	300	550	700	150	300	450	550	700
		18	900	450	150	750	150	450	750	150	350	550	750	150	300	450	600	750
		19	950	500	150	800	150	500	800	150	350	600	800	150	300	500	650	800

ローラ径38mmタイプ

単位：mm

品名	ピッチ P	ローラ本数	機長 (L)	取り付け穴位置（個数は左右フレーム合計）
				2個	４個		６個			８個				10個
				G2	G4	G4	G6	G6	G6	G8	G8	G8	G8	G10	G10	G10	G10	G10
ROCOE	50	4	200
		5	250
		6	300	150
		7	350	200	150	200
		8	400	200	150	250	150	200	250
		9	450	250	150	300	150	250	300	150	200	250	300
		10	500	250	150	350	150	250	350	150	200	300	350	150	200	250	300	350
		11	550	300	150	400	150	300	400	150	200	350	400	150	200	300	350	400
		12	600	300	150	450	150	300	450	150	250	350	450	150	200	300	400	450
		13	650	350	150	500	150	350	500	150	250	400	500	150	250	350	400	500
		14	700	350	150	550	150	350	550	150	250	450	550	150	250	350	450	550
		15	750	400	150	600	150	400	600	150	300	450	600	150	250	400	500	600
		16	800	400	150	650	150	400	650	150	300	500	650	150	250	400	550	650
		17	850	450	150	700	150	450	700	150	300	550	700	150	300	450	550	700
		18	900	450	150	750	150	450	750	150	350	550	750	150	300	450	600	750
		19	950	500	150	800	150	500	800	150	350	600	800	150	300	500	650	800
ROCOH	75	4	300	150
		5	375	225	150	225
		6	475	237.5	162.5	312.5	162.5	237.5	312.5
		7	500	287.5	137.5	362.5	137.5	287.5	362.5	137.5	212.5	287.5	362.5
		8	575	287.5	137.5	437.5	137.5	287.5	437.5	137.5	212.5	362.5	437.5	137.5	212.5	287.5	362.5	437.5
		9	675	375	150	525	150	375	525	150	225	450	525	150	225	375	450	525
		10	775	387.5	162.5	612.5	162.5	387.5	612.5	162.5	312.5	462.5	612.5	162.5	237.5	387.5	537.5	612.5
		11	800	437.5	137.5	662.5	137.5	437.5	662.5	137.5	287.5	512.5	662.5	137.5	287.5	437.5	512.5	662.5
		12	875	437.5	137.5	737.5	137.5	437.5	737.5	137.5	287.5	587.5	737.5	137.5	287.5	437.5	587.5	737.5
		13	975	525	150	825	150	525	825	150	375	600	825	150	300	525	675	825
ROCOJ	100	4	350	175
		5	450	275	175	275
		6	550	275	175	375	175	275	375
		7	650	375	175	475	175	375	475	175	275	375	475
		8	750	375	175	575	175	375	575	175	275	475	575	175	275	375	475	575
		9	850	475	175	675	175	475	675	175	275	575	675	175	275	475	575	675

ブラケット取り付け穴位置寸法

※半月穴を手前とする側面左端部からの寸法。
穴径11mm。取り付けボルト（低頭M10×25）付属
ローラー本数が奇数の場合、穴位置は左右均等にならず、右に寄ります。

※ROCOE8-313(L=400)の場合、G2、G4、G6から選択可能です。

型番リスト

表示件数

...

型番

ローラ外径

(mm)

ローラ幅 W

(mm)

ローラ当たりの強度

(kg)

ローラ強度

(N/1本)

搬送長さ L

(mm)

機高 H

(mm)

ローラピッチ P

(mm)

ローラ本数

RoHS?

最小発注数量

38.1	113	137	0～1342	200	67.05	50	4	10	1個
38.1	213	137	0～1342	200	67.05	50	4	10	1個
38.1	313	94	0～922	200	67.05	50	4	10	1個
38.1	413	80	0～785	200	67.05	50	4	10	1個
38.1	513	60	0～588	200	67.05	50	4	10	1個
38.1	113	137	0～1342	250	67.05	50	5	10	1個
38.1	213	137	0～1342	250	67.05	50	5	10	1個
38.1	313	94	0～922	250	67.05	50	5	10	1個
38.1	413	80	0～785	250	67.05	50	5	10	1個
38.1	513	60	0～588	250	67.05	50	5	10	1個
38.1	113	137	0～1342	300	67.05	50	6	10	1個
38.1	213	137	0～1342	300	67.05	50	6	10	1個
38.1	313	94	0～922	300	67.05	50	6	10	1個
38.1	413	80	0～785	300	67.05	50	6	10	1個
38.1	513	60	0～588	300	67.05	50	6	10	1個
38.1	113	137	0～1342	350	67.05	50	7	10	1個
38.1	213	137	0～1342	350	67.05	50	7	10	1個
38.1	313	94	0～922	350	67.05	50	7	10	1個
38.1	413	80	0～785	350	67.05	50	7	10	1個
38.1	513	60	0～588	350	67.05	50	7	10	1個
38.1	113	137	0～1342	400	67.05	50	8	10	1個
38.1	213	137	0～1342	400	67.05	50	8	10	1個
38.1	313	94	0～922	400	67.05	50	8	10	1個
38.1	413	80	0～785	400	67.05	50	8	10	1個
38.1	513	60	0～588	400	67.05	50	8	10	1個
38.1	113	137	0～1342	450	67.05	50	9	10	1個
38.1	213	137	0～1342	450	67.05	50	9	10	1個
38.1	313	94	0～922	450	67.05	50	9	10	1個
38.1	413	80	0～785	450	67.05	50	9	10	1個
38.1	513	60	0～588	450	67.05	50	9	10	1個
38.1	113	137	0～1342	500	67.05	50	10	10	1個
38.1	213	137	0～1342	500	67.05	50	10	10	1個
38.1	313	94	0～922	500	67.05	50	10	10	1個
38.1	413	80	0～785	500	67.05	50	10	10	1個
38.1	513	60	0～588	500	67.05	50	10	10	1個
38.1	113	137	0～1342	550	67.05	50	11	10	1個
38.1	213	137	0～1342	550	67.05	50	11	10	1個
38.1	313	94	0～922	550	67.05	50	11	10	1個
38.1	413	80	0～785	550	67.05	50	11	10	1個
38.1	513	60	0～588	550	67.05	50	11	10	1個
38.1	113	137	0～1342	600	67.05	50	12	10	1個
38.1	213	137	0～1342	600	67.05	50	12	10	1個
38.1	313	94	0～922	600	67.05	50	12	10	1個
38.1	413	80	0～785	600	67.05	50	12	10	1個
38.1	513	60	0～588	600	67.05	50	12	10	1個
38.1	113	137	0～1342	650	67.05	50	13	10	1個
38.1	213	137	0～1342	650	67.05	50	13	10	1個
38.1	313	94	0～922	650	67.05	50	13	10	1個
38.1	413	80	0～785	650	67.05	50	13	10	1個
38.1	513	60	0～588	650	67.05	50	13	10	1個
38.1	113	137	0～1342	700	67.05	50	14	10	1個
38.1	213	137	0～1342	700	67.05	50	14	10	1個
38.1	313	94	0～922	700	67.05	50	14	10	1個
38.1	413	80	0～785	700	67.05	50	14	10	1個
38.1	513	60	0～588	700	67.05	50	14	10	1個
38.1	113	137	0～1342	750	67.05	50	15	10	1個
38.1	213	137	0～1342	750	67.05	50	15	10	1個
38.1	313	94	0～922	750	67.05	50	15	10	1個
38.1	413	80	0～785	750	67.05	50	15	10	1個
38.1	513	60	0～588	750	67.05	50	15	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,570円 ( 7,227円 )	5日目
7,300円 ( 8,030円 )	5日目
8,050円 ( 8,855円 )	5日目
8,870円 ( 9,757円 )	5日目
9,610円 ( 10,571円 )	5日目
7,470円 ( 8,217円 )	5日目
8,290円 ( 9,119円 )	5日目
9,160円 ( 10,076円 )	5日目
10,100円 ( 11,110円 )	5日目
10,920円 ( 12,012円 )	5日目
8,380円 ( 9,218円 )	5日目
9,280円 ( 10,208円 )	5日目
10,250円 ( 11,275円 )	5日目
11,310円 ( 12,441円 )	5日目
12,240円 ( 13,464円 )	5日目
9,280円 ( 10,208円 )	5日目
10,300円 ( 11,330円 )	5日目
11,360円 ( 12,496円 )	5日目
12,520円 ( 13,772円 )	5日目
13,560円 ( 14,916円 )	5日目
10,190円 ( 11,209円 )	5日目
11,290円 ( 12,419円 )	5日目
12,470円 ( 13,717円 )	5日目
13,750円 ( 15,125円 )	5日目
14,870円 ( 16,357円 )	5日目
11,100円 ( 12,210円 )	5日目
12,280円 ( 13,508円 )	5日目
13,570円 ( 14,927円 )	5日目
14,960円 ( 16,456円 )	5日目
16,180円 ( 17,798円 )	5日目
12,000円 ( 13,200円 )	5日目
13,290円 ( 14,619円 )	5日目
14,690円 ( 16,159円 )	5日目
16,170円 ( 17,787円 )	5日目
17,500円 ( 19,250円 )	5日目
12,900円 ( 14,190円 )	5日目
14,280円 ( 15,708円 )	5日目
15,790円 ( 17,369円 )	5日目
17,380円 ( 19,118円 )	5日目
17,930円 ( 19,723円 )	5日目
13,020円 ( 14,322円 )	5日目
14,410円 ( 15,851円 )	5日目
15,950円 ( 17,545円 )	5日目
17,560円 ( 19,316円 )	5日目
19,170円 ( 21,087円 )	5日目
14,010円 ( 15,411円 )	5日目
15,500円 ( 17,050円 )	5日目
17,140円 ( 18,854円 )	5日目
18,890円 ( 20,779円 )	5日目
20,430円 ( 22,473円 )	5日目
14,870円 ( 16,357円 )	5日目
16,450円 ( 18,095円 )	5日目
18,210円 ( 20,031円 )	5日目
20,040円 ( 22,044円 )	5日目
21,680円 ( 23,848円 )	5日目
15,730円 ( 17,303円 )	5日目
17,390円 ( 19,129円 )	5日目
19,250円 ( 21,175円 )	5日目
21,210円 ( 23,331円 )	5日目
22,940円 ( 25,234円 )	5日目

...

基本情報
納期・価格
概要・仕様

基本情報

長さ指定が可能なスチール製のフリーローラーコンベヤです。ローラー径28・38ミリです。
汎用性が高く、グラビティー仕様でもお使い頂けます。ローラーピッチ・長さ（1ｍ以下）・幅の選択で選定頂けます。
また、追加工にてコンベアスタンド・コンベア用ガイド・フレームへのスタンド取付穴加工・ガイドホルダーが指定できます。

ご注意

フレームの切断面には表面処理はされておりません。
ローラ径38mmのローラは機能・性能に影響のない範囲で形状が変わっております。
ガイドホルダー追加KNは、L寸によって選択できるブラケット個数が異なります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口	大口			大口
数量	1～5	6～10	11～20	21～30	31～
値引率	基準単価	5%	10%	18%	お見積り
出荷日	通常	+3日	+5日	+9日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で1明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ミニコロシート
小径の低摩擦プレスチックローラを利用することで、低傾斜でも搬送物を流せます。
ミスミ
ローラコンベヤ　ローラ径１９ｍｍタイプ
長さ指定が可能なスチール製のフリーローラーコンベヤです。ローラー径19ミリです。汎用性が高く、グラビティー仕様でもお使いいただけます。
ミスミ
樹脂ローラコンベヤローラ径２０・３０・５０㎜タイプ
長さ指定が可能な樹脂ローラーとアルミ材のフレームでできた軽量（約2.3kg/m）なフリーローラーコンベヤです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ローラコンベヤ　ローラ径28mm･38mmタイプのレビュー

2.1平均満足度：2.17件のレビュー

星5
0%
星4
29%
星3
14%
星2
0%
星1
57%

ローラーコンベヤスタンドを使用

満足度：1.02016/03/04

ローラコンベヤのスタンドを探していた。カタログに記載されていたがコンベヤの追加工品扱いの為、スタンド単体購入が出来なかっ...もっと読む

11人が参考にしています。

作業台

満足度：1.02017/10/04

コンベアフレーム端面には表面処理がされておらず切断面が錆びていた。また、紙カタログの表面処理とは変更になっていた。

ミスミからのコメント

ご迷惑をお掛けして大変申し訳ございません。表面処理変更または表面処理無しにつきまして、ご注文時にメッセージが出るようにしておりましたが、商品ページにも表記するようにいたしました。

7人が参考にしています。

治具の製品搬送部分に使用

満足度：1.02018/08/09

ROCOJ7-513を選定した。予め３Dデータを元に設計してしていたが、届いた現品と３Dデータではフレーム同士を固定する...もっと読む

3人が参考にしています。

アルミの蓋を受ける機械に使用

満足度：3.02019/06/01

予算が少なかったのでできるだけ安く抑える為にこれを選定しました。スチールで出来ているのは分かっていたのですが、想像以上に...もっと読む

1人が参考にしています。

自社製品に組込み

満足度：4.02021/10/27

コストを抑える為、既製品のローラコンベヤを使用しました。他社でも色々ありますが、納期も早く使いやすいと思います。

0人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ローラコンベヤ　ローラ径28mm･38mmタイプ	アルミローラーコンベヤ（ローラー径38mm、肉厚1.5mm）	スチールローラーコンベヤ(ローラー径38.1mm、肉厚1.2mm)	アルミローラーコンベヤ（ローラー径45mm、肉厚1.5mm）	スチールローラーコンベア(ローラー径57.2mm、肉厚1.4mm)	スチール製ローラコンベヤエコノミータイプ径Φ38×90-490（RQR型）
メーカー	ミスミ	トラスコ中山	トラスコ中山	トラスコ中山	トラスコ中山	オークラ輸送機
通常価格	6,570円-	36,119円 -	12,259円 -	34,986円 -	14,108円 -	6,537円 -
通常出荷日	5日目	7日目〜	1日目〜	7日目〜	7日目〜	4日目
種類	ローラ	ローラ	ローラ	ローラ	ローラ	ローラ
ローラ種類	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
ローラ材質	スチール	アルミニウム	機械構造炭素鋼管	アルミニウム	機械構造炭素鋼管	スチール
フレーム種類	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
仕様	標準	-	-	-	-	-

この商品に関連するミスミユニット事例その他の事例を探す

フリーローラコンベヤカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ローラ外径(mm)

ローラ幅 W(mm)

ローラ当たりの強度(kg)

搬送長さ L(mm)

機高 H(mm)

ローラピッチ P(mm)

ローラ本数

タイプ

CAD

出荷日

ローラコンベヤ ローラ径28mm･38mmタイプ

外形図・規格表

外形図

フレーム側面図

規格表

追加工

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

使用例

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

フリーローラコンベヤカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

ローラコンベヤ　ローラ径28mm･38mmタイプ

この商品に関連するミスミユニット事例その他の事例を探す
