ミスミ

座金組込つまみノブ

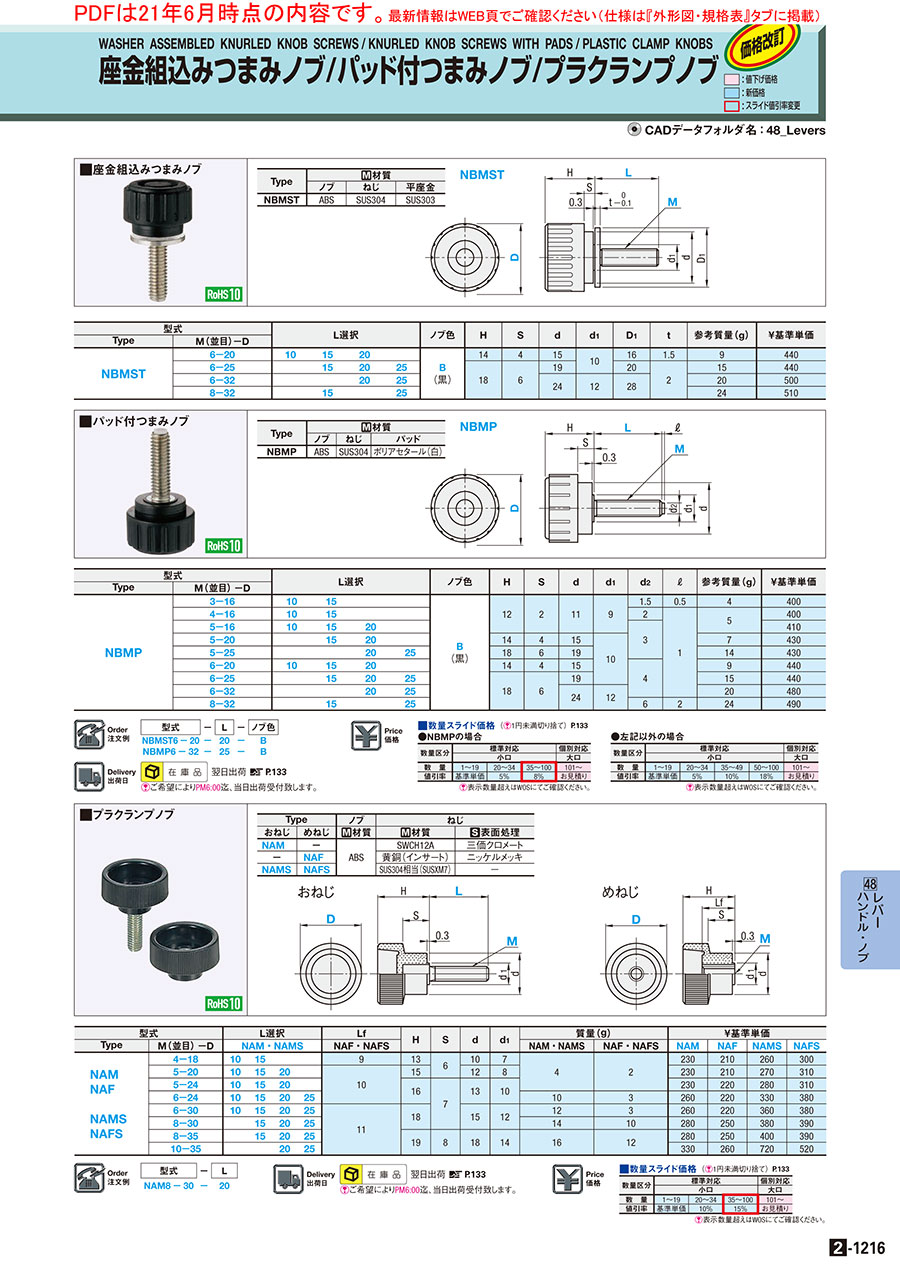

カタログ |P.2-1216

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 554円～643円

税込単価: 609円～707円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚型ローレットノブ

4.6

通常価格(税別)： 208円 (税込価格：229円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

つまみノブ　ローレットタイプ

4.5

通常価格(税別)： 252円 (税込価格：277円)

通常出荷日：在庫品1日目

ABS製の座金組込つまみノブです。側面部にローレット加工がされており、ねじ部分...

詳細情報を確認する

環境対応
RoHS対応（10物質）
本体種類
円形
円形種類
標準
取付部の種類
おねじ
本体材質
ABS
詳細材質
ABS樹脂
付加機能
座金付き
側面部加工
ローレット
ノブ色
B(黒)
取付部材質
SUS304
取付部表面処理
なし

ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が10型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

NBMST

Type	[ M ]材質
Type	ノブ	ねじ	平座金
NBMST	ABS	SUS304	SUS303

規格表

型式	−	L	−	ノブ色
NBMST6−20	−	20	−	B

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L選択				ノブ色	H	S	d	d₁	D₁	t	参考質量(g)	￥基準単価
Type	M(並目)−D
NBMST	6−20	10	15	20		B (黒)	14	4	15	10	16	1.5	9	462
	6−25		15	20	25		18	6	19		20	2	15	462
	6−32			20	25				24	12	28		20	525
	8−32		15		25								24	536

型番リスト

表示件数

型番

取付部呼び径 M

取付部長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ

(mm)

RoHS?

最小発注数量

M6	10	～20	20	14	10	1個
M6	15	～20	20	14	10	1個
M6	20	～20	20	14	10	1個
M6	15	20.1～30	25	18	10	1個
M6	20	20.1～30	25	18	10	1個
M6	25	20.1～30	25	18	10	1個
M6	20	30.1～40	32	18	10	1個
M6	25	30.1～40	32	18	10	1個
M8	15	30.1～40	32	18	10	1個
M8	25	30.1～40	32	18	10	1個

通常単価(税別) (税込単価)	通常出荷日

554円 ( 609円 )	在庫品1日目当日出荷可能
554円 ( 609円 )	在庫品1日目当日出荷可能
554円 ( 609円 )	在庫品1日目当日出荷可能
554円 ( 609円 )	在庫品1日目当日出荷可能
554円 ( 609円 )	在庫品1日目当日出荷可能
554円 ( 609円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
643円 ( 707円 )	在庫品1日目当日出荷可能
643円 ( 707円 )	在庫品1日目当日出荷可能

基本情報

ABS製の座金組込つまみノブです。側面部にローレット加工がされており、ねじ部分、座金はSUS303です。

ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜19	20〜34	35〜49	50〜100	101～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
パッド付つまみノブ
側面ローレット加工の丸形のパッド付つまみノブです。ポリアセタールのパッド付で、ワーク面を傷つけません。
ミスミ
つまみノブ　ダイヤモンドカットタイプ
ABS材で側面ダイヤモンドカットタイプのつまみノブです。おねじタイプ・めねじタイプのご用意です。
ミスミ
ノブ付調整ねじ
五角形のノブ付の調整ねじです。ねじの緩み止めのスプリングは長さ選択可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
