手動ユニット 左右開き
- 通常単価(税別)
- -
- 税込単価
- -
簡易位置決めに最適な手動ユニットの左右開きタイプです。New!!! FAカメラ...
詳細情報を確認するご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。
外形図・規格表

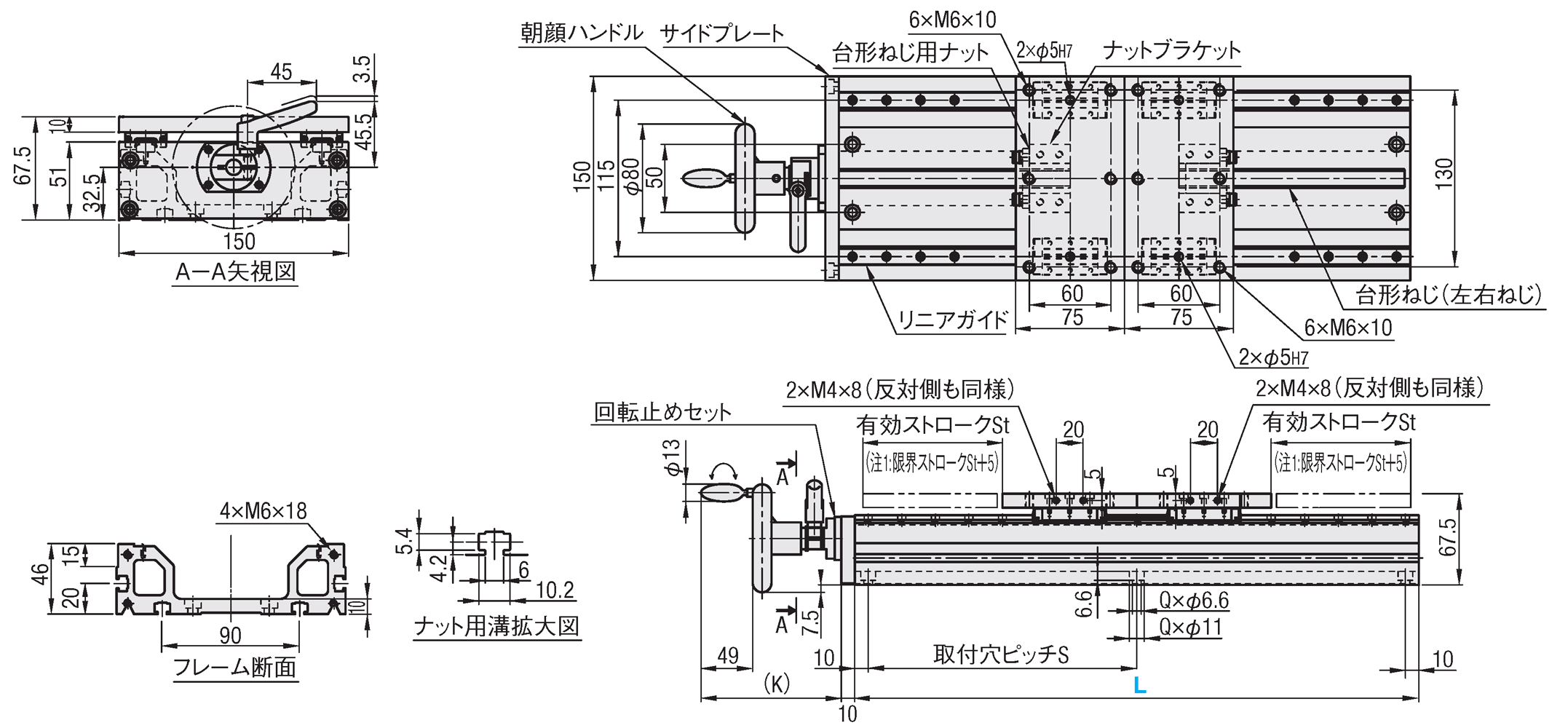

外形図
KUED
注1）限界ストロークは、メカリミットまでのストロークです。
[ ! ]ナットはM6用をご使用ください。
[ ! ]テーブルの部品共通化により昇降テーブルを固定するM6穴が存在します。
＊昇降タイプ「KUL」にて昇降テーブル有を選択した際の3Dプレビュー及びCADデータ参照

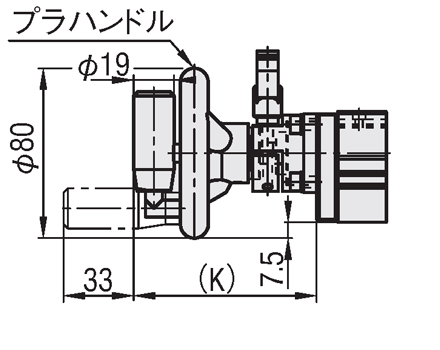

ハンドル種類C

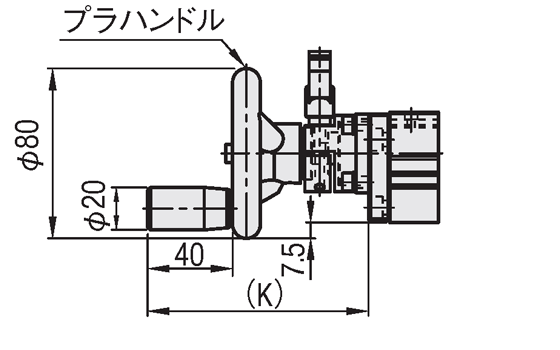

| ハンドル種類Ａ | ハンドル種類Ｂ折りたたみタイプ | |
 |  |
[ ! ]ナットはM6用をご使用ください。
[ ! ]テーブルの部品共通化により昇降テーブルを固定するM6穴が存在します。
＊昇降タイプ「KUL」にて昇降テーブル有を選択した際の3Dプレビュー及びCADデータ参照
■構成部品
[ ! ]部品の単品販売は標準部品としてのお取り扱いがありません。ご希望の場合下記カタログ規格外品サービスにてお問い合わせください。
[ ! ]ポジションインジケータの設定はありません。
■ストローク
| 部品 | フレーム | テーブル | 台形ねじ | 台形ねじ用ナット | ナットブラケット | サイドプレート |
| [ M ]材質 | アルミ合金 | アルミ合金 | S45C | 黄銅 | アルミ合金 | アルミ合金 |
| [ S ]表面処理 | 白アルマイト | 白アルマイト | － | － | 白アルマイト | 白アルマイト |
[ ! ]ポジションインジケータの設定はありません。
■ストローク
| Type | 有効ストロークSt（mm） | |||
| L＝320 | L＝370 | L＝420 | L＝470 | |
| KUED | 65 | 90 | 115 | 145 |
規格表
| 型式 | − | ハンドル種類 | − | L |
| KUED14 | − | A | − | 320 |
| 型式 | ハンドル種類 | フレーム長さ L(mm) | 有効 ストローク St(mm) | 台形ねじ | 許容荷重(N) | 許容モーメント(N・m) | フレーム取付穴 | (K) | 質量(kg) | ||||||||||
| Type | No. | ねじ径 | リード | 水平 | 垂直 | Ma | Mb | Mc | S | Q (穴数) | ハンドル種類 | ハンドル種類 | |||||||
| A | B | C | A | B | C | ||||||||||||||
| KUED | 14 | Aプラハンドル Bプラハンドル 折りたたみタイプ C朝顔ハンドル | 320 | 65 | 14 | 3 | 122.5 | 24.5 | 0.5 | 0.5 | 6 | 150 | 6 | 99 | 81 | 113 | 4.9 | 4.6 | 4.6 |
| 370 | 90 | 175 | 6 | 5.4 | 5.1 | 5.1 | |||||||||||||
| 420 | 115 | 200 | 6 | 5.9 | 5.6 | 5.6 | |||||||||||||
| 470 | 145 | 150 | 8 | 6.4 | 6.1 | 6.1 | |||||||||||||
| 20 | 320 | 65 | 20 | 4 | 245 | 49 | 1 | 1 | 13 | 150 | 6 | 102 | 84 | 116 | 5.5 | 5.2 | 5.2 | ||
| 370 | 90 | 175 | 6 | 6 | 5.7 | 5.7 | |||||||||||||
| 420 | 115 | 200 | 6 | 6.5 | 6.2 | 6.7 | |||||||||||||
| 470 | 145 | 150 | 8 | 7 | 6.7 | 6.7 | |||||||||||||

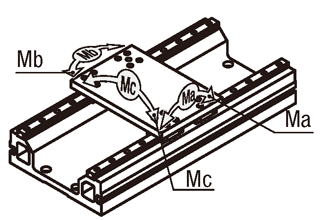

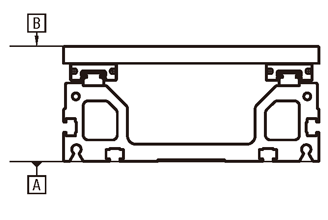

| ■精度 | ■平行度図 | ■モーメント図 | ||||||||
|  |  |
[ ! ]バックラッシは参考値であり、保証値ではありません。
| ■必要トルク・必要回転力 | ■回転力図 | ||||||||||||||||||||||||
|  | ||||||||||||||||||||||||

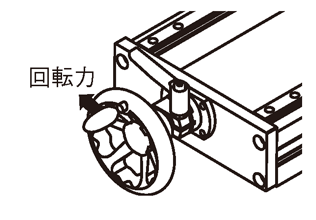

[ ! ]回転力とは、ハンドルを回転させる力です。（上図参照）
[ ! ]垂直時の数値は、テーブルを上方向に上げる場合です。
[ ! ]本製品の許容荷重とは、負荷をかけた状態で移動させる事が出来る荷重となっております。
使用例

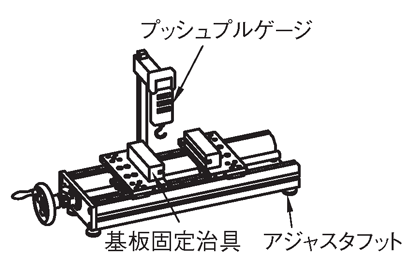

 | ■検査治具として基盤の抜き取り検査時の ワーククランプとしてご使用頂けます。 |

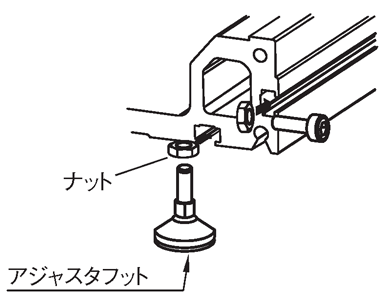

 | ■フレーム溝利用 側面と底面にM6ナット用溝があります。 ハンドル側と反対側からナットを入れることができ、 ボルト固定やアジャスタフット等の取付ができます。 |
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 16日目 |
- ( - ) | 16日目 |
- ( - ) | 16日目 |
- ( - ) | 16日目 |
- ( - ) | 16日目 |
- ( - ) | 16日目 |
詳細情報
基本情報
簡易位置決めに最適な手動ユニットの左右開きタイプです。New!!! FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ハンドル | ￥基準単価 | ||||
| Type | No. | 種類 | L＝320 | L＝370 | L＝420 | L＝470 |
| KUED | 14 | A | 68,040 | 69,090 | 70,140 | 71,300 |
| B | 68,250 | 69,300 | 70,460 | 71,510 | ||
| C | 68,570 | 69,720 | 70,770 | 71,820 | ||
| 20 | A | 79,910 | 81,060 | 82,110 | 83,160 | |
| B | 80,220 | 81,270 | 82,320 | 83,480 | ||
| C | 80,430 | 81,480 | 82,640 | 83,690 | ||
納期
| 5 | 日目出荷 |
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1～2 | 3～ |
| 出荷日 | 通常 | お見積り |
出荷日については、こちらをご覧ください。
カタログ
商品担当おすすめ
手動ユニット 左右開きのレビュー
この商品のレビューはありません
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
