ノズルジョイント　金属タイプ

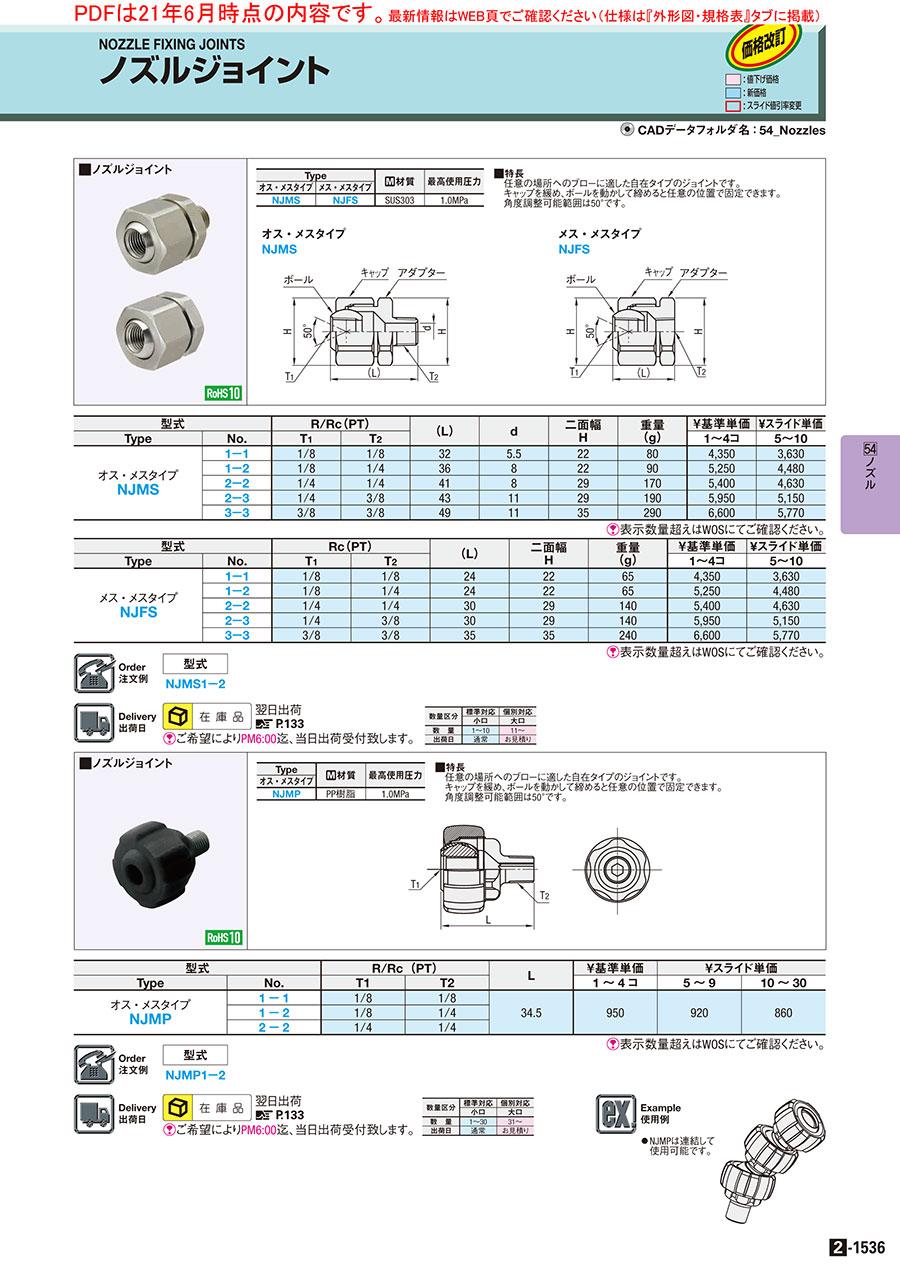

カタログ |P.2-1536

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 5,030円～7,620円

税込単価: 5,533円～8,382円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

フラットエアノズル　簡易タイプ　噴射口狭小/幅広

4.3

通常価格(税別)： 1,070円 (税込価格：1,177円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ノズルジョイント　樹脂タイプ

3.3

通常価格(税別)： 1,100円 (税込価格：1,210円)

通常出荷日：在庫品1日目

◆特徴：任意の位置で固定可能な金属製、自在タイプのジョイントです。キャ...

詳細情報を確認する

ご注意

【仕様変更】25年9月より順次、外観が変更になります。詳細はこちらをご確認ください。
梱包含め変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が10型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

オス・メスタイプ
NJMS

メス・メスタイプ
NJFS

ノズルジョイント:関連画像

Type		[ M ]材質	最高使用圧力
オス・メスタイプ	メス・メスタイプ
NJMS	NJFS	SUS303	1.0MPa

規格表

型式

NJMS1−2

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		R/Rc(PT)		(L)	d	二面幅 H	重量 (g)	￥基準単価	¥スライド単価
Type	No.	T₁	T₂	(L)	d	二面幅 H	重量 (g)	1〜4コ	5〜10
オス・メスタイプ NJMS	1−1	1/8	1/8	32	5.5	22	80	4,570	3,810
	1−2	1/8	1/4	36	8	22	90	5,510	4,700
	2−2	1/4	1/4	41	8	29	170	5,670	4,860
	2−3	1/4	3/8	43	11	29	190	6,250	5,410
	3−3	3/8	3/8	49	11	35	290	6,930	6,060

[ ! ]表示数量超えはWOSにてご確認ください。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		Rc(PT)		(L)	二面幅 H	重量 (g)	￥基準単価	¥スライド単価
Type	No.	T₁	T₂	(L)	二面幅 H	重量 (g)	1〜4コ	5〜10
メス・メスタイプ NJFS	1−1	1/8	1/8	24	22	65	4,570	3,810
	1−2	1/8	1/4	24	22	65	5,510	4,700
	2−2	1/4	1/4	30	29	140	5,670	4,860
	2−3	1/4	3/8	30	29	140	6,250	5,410
	3−3	3/8	3/8	35	35	240	6,930	6,060

[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数

型番

ねじ呼び径 1	ねじ呼び径 2	RoHS?	最小発注数量

1(Rc1/8)	1(Rc1/8)	10	1個
1(Rc1/8)	2(Rc1/4)	10	1個
2(Rc1/4)	2(Rc1/4)	10	1個
2(Rc1/4)	3(Rc3/8)	10	1個
3(Rc3/8)	3(Rc3/8)	10	1個
1(Rc1/8)	1(R1/8)	10	1個
1(Rc1/8)	2(R1/4)	10	1個
2(Rc1/4)	2(R1/4)	10	1個
2(Rc1/4)	3(R3/8)	10	1個
3(Rc3/8)	3(R3/8)	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,030円 ( 5,533円 )	在庫品1日目当日出荷可能
6,060円 ( 6,666円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
6,880円 ( 7,568円 )	在庫品1日目当日出荷可能
7,620円 ( 8,382円 )	在庫品1日目当日出荷可能
5,030円 ( 5,533円 )	在庫品1日目当日出荷可能
6,060円 ( 6,666円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
6,880円 ( 7,568円 )	在庫品1日目当日出荷可能
7,620円 ( 8,382円 )	在庫品1日目当日出荷可能

基本情報

◆特徴：任意の位置で固定可能な金属製、自在タイプのジョイントです。
キャップを緩め、ボールを動かして締めると任意の位置で固定できます。
角度調整可能範囲は50°です。エア用、液体用ともに使用可能です。
◆無償サンプルはこちら
◆使用事例はこちらから

ご注意

【仕様変更】25年9月より順次、外観が変更になります。詳細はこちらをご確認ください。
梱包含め変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～10	11～
出荷日	通常	お見積り

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■特長
任意の場所へのブローに適した自在タイプのジョイントです。
キャップを緩め、ボールを動かして締めると任意の位置で固定できます。
角度調整可能範囲は50°です。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
