ミスミ

ホルダ付マグネット　ｈ７公差　薄型タイプ

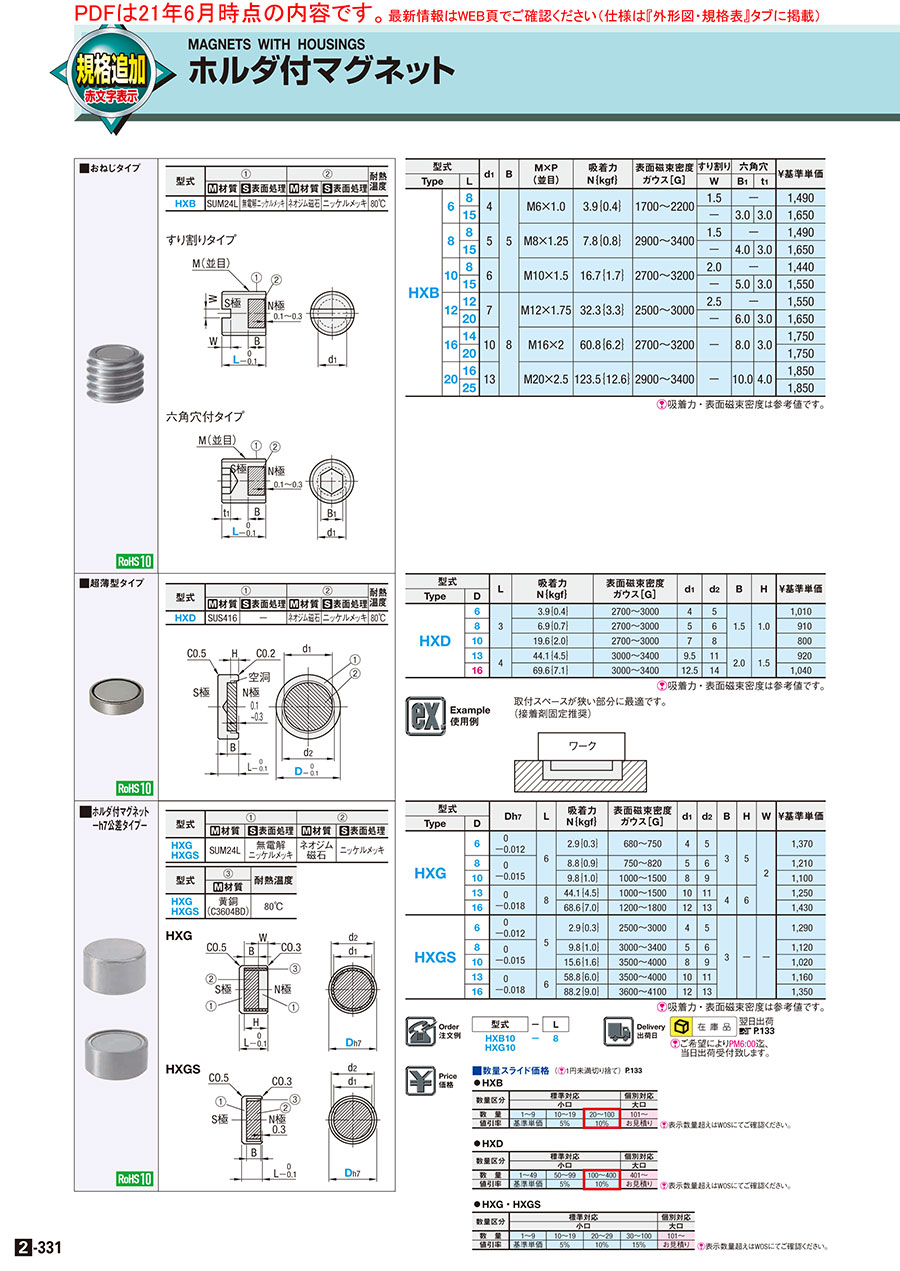

カタログ |P.2-331

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,070円～1,500円

税込単価: 1,177円～1,650円

【特長】h7公差タイプのホルダ付きマグネットです。耐熱温度は80℃です。

詳細情報を確認する

形状
丸型　ホルダあり
マグネット種類（材質）
ネオジム磁石
磁石表面処理
ニッケルメッキ
ホルダ材質
SUM24L
ホルダ表面処理
無電解ニッケルメッキ
材質証明書
対象
材質証明書：材質
ホルダ：SUM24L|磁石：ネオジム磁石|カラー：黄銅(C3603BD)
材質証明書：表面処理
ホルダ：無電解ニッケルメッキ|磁石：ニッケルメッキ

ご注意

該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が10型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

HXGHXGS

型式	①		②		③	耐熱温度
型式	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ M ]材質	耐熱温度
HXG HXGS	SUM24L	無電解ニッケルメッキ	ネオジム磁石	ニッケルメッキ	黄銅 (C3604BD)	80℃

規格表

型式

HXG10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		Dh₇	L	吸着力 N｛kgf｝	表面磁束密度ガウス［G］	d₁	d₂	B	H	W	￥基準単価
Type	D
HXG	6	0 −0.012	6	2.9｛0.3｝	680〜750	4	5	3	5	2	1,440
	8	0 −0.015		8.8｛0.9｝	750〜820	5	6				1,270
	10			9.8｛1.0｝	1000〜1500	8	9				1,160
	13	0 −0.018	8	44.1｛4.5｝	1000〜1500	10	11	4	6		1,310
	16			68.6｛7.0｝	1200〜1800	12	13				1,500
HXGS	6	0 −0.012	5	2.9｛0.3｝	2500〜3000	4	5	3	−	−	1,350
	8	0 −0.015		9.8｛1.0｝	3000〜3400	5	6				1,180
	10			15.6｛1.6｝	3500〜4000	8	9				1,070
	13	0 −0.018	6	58.8｛6.0｝	3500〜4000	10	11				1,220
	16			88.2｛9.0｝	3600〜4100	12	13				1,420

[ ! ]吸着力・表面磁束密度は参考値です。

型番リスト

表示件数

型番

外径

(φ)

吸着力（範囲選択）

(N)

吸着力（数値指定）

(N)

RoHS?

最小発注数量

6	～10.0	2.9	10	1個
8	～10.0	8.8	10	1個
10	～10.0	9.8	10	1個
13	40.1～50.0	44.1	10	1個
16	60.1～70.0	68.6	10	1個
6	～10.0	2.9	10	1個
8	～10.0	9.8	10	1個
10	10.1～20.0	15.6	10	1個
13	50.1～60.0	58.8	10	1個
16	80.1～90.0	88.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能
1,350円 ( 1,485円 )	在庫品1日目当日出荷可能
1,180円 ( 1,298円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能

基本情報

【特長】h7公差タイプのホルダ付きマグネットです。耐熱温度は80℃です。

ご注意

該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜9	10〜19	20〜29	30〜100	101～
値引率	基準単価	5％	10％	15％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
