ミスミ

治具用位置決めピン　並級　ボルト止めタイプ　ツバ付タイプ

カタログ |P.1-1828

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

4.4

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ

4.3

通常出荷日：2 日目～

治具用位置決めピン並級ツバ付タイプです。【特長】ボルト止めタイプのピンです。

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
治具ピンツバ付
取付側形状
ボルト止め（めねじ）
材質証明書
対象

ご注意

ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
従来のRC追加工（角度変更）は新規格先端B形状にて選択可能なため廃止となりました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が168型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

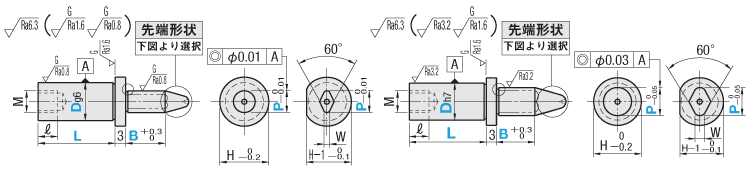

外形図・規格表

精級

並級

(丸)

(ダイヤ)

(丸)

(ダイヤ)

D		6	8	10	12	16	20
精級	g6	-0.004 -0.012	-0.005 -0.014		-0.006 -0.017		-0.007 -0.020
並級	h7	0 -0.012	0 -0.015		0 -0.018		0 -0.021

研磨逃げ溝

先端形状　[ ! ]センター穴が残ります。
標準	選択
	A形状	B形状
(角度30°テーパR)	(テーパ)	(角度選択テーパR)
[ ! ]e=P/2÷tan15°+R-(R÷sin15°)	[ ! ]P-2Etan(A/2)≧0.73	[ ! ]e=P/2÷tan(A/2)+R-{R÷sin(A/2)}
参考： sin15°≒0.259　sin30°=0.5　sin45°≒0.707　sin60°≒0.866 tan15°≒0.267　tan30°≒0.577　tan45°=1　tan60°≒1.732

[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、めねじ深さ、角度寸法公差は除く。
[ ! ]逃げ部寸法は参考値になります。

内ねじ下穴表　[ ! ]下穴深さは目安の表示となります。

ねじ径	M2	M2.6	M3	M4	M5	M6	M8	M10
下穴径d	1.8	2.3	2.6	3.4	4.3	5.1	6.9	8.6
下穴深さU	8	8.5	9.5	12	14.5	17	21	24

Type			[ M ]材質	[ H ]硬度
ツバ付	精級	形状
ELABA	LABAN	丸	SCM435	焼入硬度 35〜40HRC
ELABD	LABDN	ダイヤ
TELABA	TLABAN	丸	SCM415	浸炭焼入硬度 55HRC(深度0.7〜0.8) めねじ部防浸処理
TELABD	TLABDN	ダイヤ

規格表

型式	−	P	−	B	−	L
ELABA 8	−	P6.8	−	B14.0	−	L12

TYPE

先端形状

−

ELABA

−

P6.8

−

B14.0

−

L12

−

A60

−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				P 指定0.1mm単位	B 指定0.1mm単位	L 指定1mm単位	A 選択	E（A形状）指定1mm単位	ℓ	H	R	M (並目)	W	￥基準単価
Type		先端形状	D											ELABA	ELABD	TELABA	TELABD	LABAN	LABDN	TLABAN	TLABDN
並級 ELABA ELABD TELABA TELABD	精級 LABAN LABDN TLABAN TLABDN	指定無（角度30°、テーパR） A （テーパ） B （角度選択、テーパR)	6	3.0～8.0	2.0～35.0 (B≦P×4)	10～16	30 60 90 120	1~10	5	9	1	M3	1～2	840	1,090	1,330	1,630	1,200	1,700	1,500	1,900

			8	3.0～10.0		12～20			6	11	1.5	M4	1～2	840	1,210	1,470	1,800	1,320	1,880	1,660	2,210
			10	4.5～12.0		15～20			8	13	2	M5	1～3	1,270	1,730	1,880	2,320	1,770	2,320	2,100	2,650
			10T	4.5～12.0		18～20			8	13	2	M6	1～3	1,270	1,730	1,880	2,320	1,770	2,320	2,100	2,650
			12	7.0～14.0		15～20			8	15	3	M5	4	1,630	2,110	2,280	2,850	1,990	2,540	2,320	2,880
			16	13.0～18.0		21～32			12	19	4	M8	5	1,970	2,560	2,680	3,370	2,320	2,770	2,650	3,100
			20	16.0～22.0		21～40			12	23	4	M8	5	2,330	3,030	3,170	3,630	2,750	3,280	3,150	3,670

[ ! ]角度選択・ダイヤ形状の場合はB寸5mm~になります。

追加工

追加工
コード

追加工内容

適用条件

指定例

\/1Code

摩耗溝追加工

B寸部に4カ所溝を掘ります。溝の減り具合を
見る事で摩耗管理がしやすくなります。
溝深さ：0.2mm(±0.05mm)
溝形状：V溝(90°)

[ ! ]焼入・浸炭焼入品かつ丸形状のみ適用
[ ! ]B≧4のとき適用

[ ! ]RTCと併用した場合、溝はR値+1mmの
箇所から始まります。

[ ! ]ツバ付きの場合、B寸部の2/3程度の長さの溝となります。
（ツバの根本側には溝がつきません。）

ELABA8-P6.8-B15-L12-MK

300

廻り止め位置変更

規格位置を0°とし90°移動した位置に廻り
止め一面加工を行います。

[ ! ]ダイヤ形状のみ適用
[ ! ]H-P≧2

LABDNA10-P7.2-B20-L15-A30-E3-KC

200

廻り止め加工

一面加工を行います。

[ ! ]H-P≧2
[ ! ]丸形状のみ適用
[ ! ]KDとSCは併用不可

ELABAB8-P6.5-B12-L15-A60-KD

200

スパナ掛加工

スパナ掛を追加工します。
指定方法：SC

H	9	11	13	15	19
H₁	7	8	11	13	17

[ ! ]丸形状のみ適用

LABANB10-P8.2-B18-L15-A60-SC

500

RTC

つば上部R変更

逃げ溝加工を下記選択Rに変更します。
選択：R1、R2、R3
指定方法：RTC1

[ ! ]RTC≦(H-P)/2
[ ! ]B≧5

ELABA8-P4.6-B12-L12-RTC2

無料

[ ! ]従来のRC追加工(角度変更)は新規格先端B形状にて選択可能なため廃止となりました。

型番リスト

表示件数

型番

ELABA6-P[3-8/0.1]-B[2-35/0.1]-L[10-16/1]

ELABA8-P[3-10/0.1]-B[2-35/0.1]-L[12-20/1]

ELABA10-P[4.5-12/0.1]-B[2-35/0.1]-L[15-20/1]

ELABA10T-P[4.5-12/0.1]-B[2-35/0.1]-L[18-20/1]

ELABA12-P[7-14/0.1]-B[2-35/0.1]-L[15-20/1]

ELABA16-P[13-18/0.1]-B[2-35/0.1]-L[21-32/1]

ELABA20-P[16-22/0.1]-B[2-35/0.1]-L[21-40/1]

ELABAA6-P[3-8/0.1]-B[5-35/0.1]-L[10-16/1]-A[30,60,90,120]-E[1-10/1]

ELABAA8-P[3-10/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]-E[1-10/1]

ELABAA10-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]-E[1-10/1]

ELABAA10T-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]-E[1-10/1]

ELABAA12-P[7-14/0.1]-B[5-35/0.1]-L[15-20/1]-A[30,60,90,120]-E[1-10/1]

ELABAA16-P[13-18/0.1]-B[5-35/0.1]-L[20-32/1]-A[30,60,90,120]-E[1-10/1]

ELABAA20-P[16-22/0.1]-B[5-35/0.1]-L[20-40/1]-A[30,60,90,120]-E[1-10/1]

ELABAB6-P[3-8/0.1]-B[5-35/0.1]-L[9-16/1]-A[30,60,90,120]

ELABAB8-P[3-10/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]

ELABAB10-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]

ELABAB10T-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]

ELABAB12-P[7-14/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]

ELABAB16-P[13-18/0.1]-B[5-35/0.1]-L[20-32/1]-A[30,60,90,120]

ELABAB20-P[16-22/0.1]-B[5-35/0.1]-L[20-40/1]-A[30,60,90,120]

ELABD6-P[3-8/0.1]-B[2-35/0.1]-L[10-16/1]

ELABD8-P[3-10/0.1]-B[2-35/0.1]-L[12-20/1]

ELABD10-P[4.5-12/0.1]-B[2-35/0.1]-L[15-20/1]

ELABD10T-P[4.5-12/0.1]-B[2-35/0.1]-L[18-20/1]

ELABD12-P[7-14/0.1]-B[2-35/0.1]-L[15-20/1]

ELABD16-P[13-18/0.1]-B[2-35/0.1]-L[21-32/1]

ELABD20-P[16-22/0.1]-B[2-35/0.1]-L[21-40/1]

ELABDA6-P[3-8/0.1]-B[5-35/0.1]-L[9-16/1]-A[30,60,90,120]-E[1-10/1]

ELABDA8-P[3-10/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]-E[1-10/1]

ELABDA10-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]-E[1-10/1]

ELABDA10T-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]-E[1-10/1]

ELABDA12-P[7-14/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]-E[1-10/1]

ELABDA16-P[13-18/0.1]-B[5-35/0.1]-L[20-32/1]-A[30,60,90,120]-E[1-10/1]

ELABDA20-P[16-22/0.1]-B[5-35/0.1]-L[20-40/1]-A[30,60,90,120]-E[1-10/1]

ELABDB6-P[3-8/0.1]-B[5-35/0.1]-L[9-16/1]-A[30,60,90,120]

ELABDB8-P[3-10/0.1]-B[5-35/0.1]-L[10-20/1]-A[30,60,90,120]

ELABDB10-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]

ELABDB10T-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]

ELABDB12-P[7-14/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]

ELABDB16-P[13-18/0.1]-B[5-35/0.1]-L[20-32/1]-A[30,60,90,120]

ELABDB20-P[16-22/0.1]-B[5-35/0.1]-L[20-40/1]-A[30,60,90,120]

LABAN6-P[3-8/0.1]-B[2-35/0.1]-L[10-16/1]

LABAN8-P[3-10/0.1]-B[2-35/0.1]-L[10-20/1]

LABAN10-P[4.5-12/0.1]-B[2-35/0.1]-L[12-20/1]

LABAN10T-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]

LABAN12-P[7-14/0.1]-B[2-35/0.1]-L[12-20/1]

LABAN16-P[13-18/0.1]-B[2-35/0.1]-L[20-32/1]

LABAN20-P[16-22/0.1]-B[2-35/0.1]-L[20-40/1]

LABANA6-P[3-8/0.1]-B[5-35/0.1]-L[9-16/1]-A[30,60,90,120]-E[1-10/1]

LABANA8-P[3-10/0.1]-B[5-35/0.1]-L[10-20/1]-A[30,60,90,120]-E[1-10/1]

LABANA10-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]-E[1-10/1]

LABANA10T-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]-E[1-10/1]

LABANA12-P[7-14/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]-E[1-10/1]

LABANA16-P[13-18/0.1]-B[5-35/0.1]-L[20-32/1]-A[30,60,90,120]-E[1-10/1]

LABANA20-P[16-22/0.1]-B[5-35/0.1]-L[20-40/1]-A[30,60,90,120]-E[1-10/1]

LABANB6-P[3-8/0.1]-B[5-35/0.1]-L[10-16/1]-A[30,60,90,120]

LABANB8-P[3-10/0.1]-B[5-35/0.1]-L[10-20/1]-A[30,60,90,120]

LABANB10-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]

LABANB10T-P[4.5-12/0.1]-B[5-35/0.1]-L[12-20/1]-A[30,60,90,120]

導入側先端形状

導入側先端タイプ

材質

取付側外径 D

(φ)

熱処理

同軸度

導入側公差

導入側外径 P

(φ)

取付部長さ L

(mm)

位置決め部長さ B

(mm)

(°)

(mm)

材質証明書：材質

RoHS?

最小発注数量

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

3 ～ 8

10 ～ 16

2 ～ 35

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

3 ～ 10

12 ～ 20

2 ～ 35

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

4.5 ～ 12

15 ～ 20

2 ～ 35

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

並級 0/-0.05

4.5 ～ 12

18 ～ 20

2 ～ 35

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

7 ～ 14

15 ～ 20

2 ～ 35

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

13 ～ 18

21 ～ 32

2 ～ 35

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

16 ～ 22

21 ～ 40

2 ～ 35

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

3 ～ 8

10 ～ 16

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

3 ～ 10

12 ～ 20

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

4.5 ～ 12

12 ～ 20

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

並級 0/-0.05

4.5 ～ 12

12 ～ 20

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

7 ～ 14

15 ～ 20

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

13 ～ 18

20 ～ 32

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

16 ～ 22

20 ～ 40

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

3 ～ 8

9 ～ 16

5 ～ 35

30 ～ 120

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

3 ～ 10

12 ～ 20

5 ～ 35

30 ～ 120

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

4.5 ～ 12

12 ～ 20

5 ～ 35

30 ～ 120

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

並級 0/-0.05

4.5 ～ 12

12 ～ 20

5 ～ 35

30 ～ 120

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

7 ～ 14

12 ～ 20

5 ～ 35

30 ～ 120

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

13 ～ 18

20 ～ 32

5 ～ 35

30 ～ 120

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

16 ～ 22

20 ～ 40

5 ～ 35

30 ～ 120

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

3 ～ 8

10 ～ 16

2 ～ 35

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

3 ～ 10

12 ～ 20

2 ～ 35

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

4.5 ～ 12

15 ～ 20

2 ～ 35

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

並級 0/-0.05

4.5 ～ 12

18 ～ 20

2 ～ 35

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

7 ～ 14

15 ～ 20

2 ～ 35

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

13 ～ 18

21 ～ 32

2 ～ 35

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

16 ～ 22

21 ～ 40

2 ～ 35

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

3 ～ 8

9 ～ 16

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

3 ～ 10

12 ～ 20

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

4.5 ～ 12

12 ～ 20

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

並級 0/-0.05

4.5 ～ 12

12 ～ 20

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

7 ～ 14

12 ～ 20

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

13 ～ 18

20 ～ 32

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

16 ～ 22

20 ～ 40

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

3 ～ 8

9 ～ 16

5 ～ 35

30 ～ 120

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

3 ～ 10

10 ～ 20

5 ～ 35

30 ～ 120

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

4.5 ～ 12

12 ～ 20

5 ～ 35

30 ～ 120

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

並級 φ0.03

並級 0/-0.05

4.5 ～ 12

12 ～ 20

5 ～ 35

30 ～ 120

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

7 ～ 14

12 ～ 20

5 ～ 35

30 ～ 120

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

13 ～ 18

20 ～ 32

5 ～ 35

30 ～ 120

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

並級 φ0.03

並級 0/-0.05

16 ～ 22

20 ～ 40

5 ～ 35

30 ～ 120

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

3 ～ 8

10 ～ 16

2 ～ 35

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

3 ～ 10

10 ～ 20

2 ～ 35

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

4.5 ～ 12

12 ～ 20

2 ～ 35

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

精級 φ0.01

精級 0/-0.01

4.5 ～ 12

12 ～ 20

5 ～ 35

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

7 ～ 14

12 ～ 20

2 ～ 35

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

13 ～ 18

20 ～ 32

2 ～ 35

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

16 ～ 22

20 ～ 40

2 ～ 35

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

3 ～ 8

9 ～ 16

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

3 ～ 10

10 ～ 20

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

4.5 ～ 12

12 ～ 20

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

10T

ズブ焼入

精級 φ0.01

精級 0/-0.01

4.5 ～ 12

12 ～ 20

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

7 ～ 14

12 ～ 20

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

13 ～ 18

20 ～ 32

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

16 ～ 22

20 ～ 40

5 ～ 35

30 ～ 120

1 ～ 10

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

3 ～ 8

10 ～ 16

5 ～ 35

30 ～ 120

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

3 ～ 10

10 ～ 20

5 ～ 35

30 ～ 120

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

4.5 ～ 12

12 ～ 20

5 ～ 35

30 ～ 120

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

精級 φ0.01

精級 0/-0.01

4.5 ～ 12

12 ～ 20

5 ～ 35

30 ～ 120

SCM435

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報
納期・価格
概要・仕様

基本情報

治具用位置決めピン並級ツバ付タイプです。
【特長】ボルト止めタイプのピンです。

ご注意

ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
従来のRC追加工（角度変更）は新規格先端B形状にて選択可能なため廃止となりました。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし

納期

●焼入

日目出荷

●浸炭焼入

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

ボルト止めタイプ

おねじタイプ

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ
ワークがひっかからないよう、従来より研磨逃げ溝を小さくしました。
ミスミ
治具用位置決めピン　並級ツバなしタイプ　おねじタイプ
P寸公差 0-0.05、同軸度0.03または0.05の並級商品です。
ミスミ
治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ
先端形状の選択が可能なタイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

治具用位置決めピン　並級　ボルト止めタイプ　ツバ付タイプのレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

機構部品の位置決め用

満足度：5.02019/12/28

機構部品の位置決め用位置決め用に、精度も十分でコンパクトな構造で使いやすかったです。

0人が参考にしています。

治具用位置決めピン

満足度：5.02019/07/11

選定は大変ですが、種類も多く、細かな寸法も選べるので、部品図面を書くより購入してます。

0人が参考にしています。

治具の位置決め

満足度：5.02019/06/13

加工精度出ており、満足です。Ｌ寸法の、もっと短いものが有れば、もっと良かった。

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品治具用位置決めピン　並級　ボルト止めタイプ　ツバ付タイプ	治具用位置決めピン　並級　ボルト止めタイプ　ツバなしタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　止めねじタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　おねじタイプ	【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　止めねじタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバなしタイプ　止めねじタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	3日目〜	6日目	6日目	6日目	6日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
基本形状	治具ピンツバ付	治具ピンツバ無	治具ピンツバ付	治具ピンツバ付	治具ピンツバ付	治具ピンツバ無
取付側形状	ボルト止め（めねじ）	ボルト止め（めねじ）	全周溝（止めねじ）	おねじ	全周溝（止めねじ）	全周溝（止めねじ）
材質証明書	対象	対象	対象	対象	対象	対象
