検知用ピン　センサー埋込み用　ナット止め

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

4.4

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ

通常出荷日：2 日目～

検知ピンにファイバーセンサーを入れ、センサーの光量で対象物の有無を確認できます...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
導入側先端形状
丸
同軸度
並級 φ0.03
導入側公差
並級 0/-0.05
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が16型番あります。

外形図・規格表
型番リスト
詳細情報

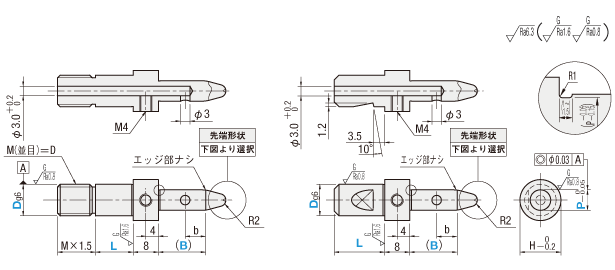

外形図・規格表

研磨逃げ溝

●おねじ

●切欠き

先端形状[ ! ]センター穴が残ります。
A形状	テーパ [ ! ]P－2Etan（A/2）≧0.73
B形状	テーパR e＝P/2÷tan（A/2）＋R－{R÷sin（A/2）}

Type		[ M ]材質	[ H ]硬度
おねじ	切欠き	[ M ]材質	[ H ]硬度
NUTFN	NUTFT	SCM435	焼入硬度 35〜40HRC
TNUTFN	TNUTFT	SCM415	浸炭焼入硬度 55HRC〜(深度0.7〜0.8) ねじ部防浸処理

規格表

型式

−

Type

先端形状

NUTFN

−

P4.6

−

B15

−

L10

−

A60

(センサ埋込み用：B形状)

D_g6		H
8	−0.005 −0.014	11
10	−0.005 −0.014	13

P	b	対応ナット
4.5〜5.9	4	M6
6.0〜7.9	5	M8
8.0〜9.9	6	M10
10.0〜11.0	7	M12

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				P 指定0.1mm単位	B 指定0.1mm単位	L 選択		A 選択	E (A形状) 指定1mm単位	￥基準単価
Type		先端形状	D_g6 選択							NUTFN	TNUTFN	NUTFT	TNUTFT
						おねじ	切欠き
おねじ NUTFN TNUTFN	切欠き NUTFT TNUTFT	A B	8 10	4.5〜5.9	14.0〜30.0 (B≦P×4)	5 8 10 12	12 16 19	30 60 90 120	1〜10	2,250	-	2,770	-
				6.0〜7.9						2,800	3,510	3,330	4,030
				8.0〜11.0						2,670	3,340	3,190	3,860

[ ! ]P≦5.9の時、肉厚が薄く折損防止のため焼入れ無しとなります（材質：SCM435）。 [ ! ]D8はP寸9.0まで適用。

追加工

型式

−

（TC・KD・CD）

NUTFNB10

−

P6.0

−

B10

−

L10

−

A30

−

Alterations	ツバ厚変更	廻り止め加工	廻り止め位置変更
Alterations			既存位置
Code	TC	KD	CD
Spec.	指定方法 TC8.5 ツバ厚8mmから変更します。 TC＝指定0.5mm単位 TC：8.5～12.0 [ ! ]センサ埋込み用切欠き形状のみ適用	指定方法 KD 一面加工を行います。 [ ! ]センサ埋込み用おねじタイプのみ適用	指定方法 CD1 切り欠き位置を既存位置から上記の 1,2,3のいずれかに変更します。 [ ! ]センサ埋込み用切欠き形状のみ適用
￥/1Code	300	200	200

型番リスト

表示件数

型番

NUTFNA8-P[4.5-9/0.1]-B[14-30/0.1]-L[5,8,10,12]-A[30,60,90,120]-E[1-10/1]

NUTFNA10-P[4.5-11/0.1]-B[14-30/0.1]-L[5,8,10,12]-A[30,60,90,120]-E[1-10/1]

NUTFNB8-P[4.5-9/0.1]-B[14-30/0.1]-L[5,8,10,12]-A[30,60,90,120]

NUTFNB10-P[4.5-11/0.1]-B[14-30/0.1]-L[5,8,10,12]-A[30,60,90,120]

NUTFTA8-P[4.5-9/0.1]-B[14-30/0.1]-L[12,16,19]-A[30,60,90,120]-E[1-10/1]

NUTFTA10-P[4.5-11/0.1]-B[14-30/0.1]-L[12,16,19]-A[30,60,90,120]-E[1-10/1]

NUTFTB8-P[4.5-9/0.1]-B[14-30/0.1]-L[12,16,19]-A[30,60,90,120]

NUTFTB10-P[4.5-11/0.1]-B[14-30/0.1]-L[12,16,19]-A[30,60,90,120]

TNUTFNA8-P[6-9/0.1]-B[14-30/0.1]-L[5,8,10,12]-A[30,60,90,120]-E[1-10/1]

TNUTFNA10-P[6-11/0.1]-B[14-30/0.1]-L[5,8,10,12]-A[30,60,90,120]-E[1-10/1]

TNUTFNB8-P[6-9/0.1]-B[14-30/0.1]-L[5,8,10,12]-A[30,60,90,120]

TNUTFNB10-P[6-11/0.1]-B[14-30/0.1]-L[5,8,10,12]-A[30,60,90,120]

TNUTFTA8-P[6-9/0.1]-B[14-30/0.1]-L[12,16,19]-A[30,60,90,120]-E[1-10/1]

TNUTFTA10-P[6-11/0.1]-B[14-30/0.1]-L[12,16,19]-A[30,60,90,120]-E[1-10/1]

TNUTFTB8-P[6-9/0.1]-B[14-30/0.1]-L[12,16,19]-A[30,60,90,120]

TNUTFTB10-P[6-11/0.1]-B[14-30/0.1]-L[12,16,19]-A[30,60,90,120]

導入側先端タイプ

取付側形状

材質

取付側外径 D

(φ)

熱処理

導入側外径 P

(φ)

取付部長さ L

(mm)

位置決め部長さ B

(mm)

テーパ長さ E

(mm)

テーパ角度 A

(°)

材質証明書：材質

RoHS?

最小発注数量

テーパ（A形状）

おねじ

[スチール] SCM435

ズブ焼入

4.5 ～ 9

5 ～ 12

14 ～ 30

1 ～ 10

30 ～ 120

SCM435

1個

テーパ（A形状）

おねじ

[スチール] SCM435

ズブ焼入

4.5 ～ 11

5 ～ 12

14 ～ 30

1 ～ 10

30 ～ 120

SCM435

1個

先端R（B形状）

おねじ

[スチール] SCM435

ズブ焼入

4.5 ～ 9

5 ～ 12

14 ～ 30

30 ～ 120

SCM435

1個

先端R（B形状）

おねじ

[スチール] SCM435

ズブ焼入

4.5 ～ 11

5 ～ 12

14 ～ 30

30 ～ 120

SCM435

1個

テーパ（A形状）

切欠き（止めねじ）

[スチール] SCM435

ズブ焼入

4.5 ～ 9

12 ～ 19

14 ～ 30

1 ～ 10

30 ～ 120

SCM435

1個

テーパ（A形状）

切欠き（止めねじ）

[スチール] SCM435

ズブ焼入

4.5 ～ 11

12 ～ 19

14 ～ 30

1 ～ 10

30 ～ 120

SCM435

1個

先端R（B形状）

切欠き（止めねじ）

[スチール] SCM435

ズブ焼入

4.5 ～ 9

12 ～ 19

14 ～ 30

30 ～ 120

SCM435

1個

先端R（B形状）

切欠き（止めねじ）

[スチール] SCM435

ズブ焼入

4.5 ～ 11

12 ～ 19

14 ～ 30

30 ～ 120

SCM435

1個

テーパ（A形状）

おねじ

[スチール] SCM415

浸炭焼入

6 ～ 9

5 ～ 12

14 ～ 30

1 ～ 10

30 ～ 120

SCM415

1個

テーパ（A形状）

おねじ

[スチール] SCM415

浸炭焼入

6 ～ 11

5 ～ 12

14 ～ 30

1 ～ 10

30 ～ 120

SCM415

1個

先端R（B形状）

おねじ

[スチール] SCM415

浸炭焼入

6 ～ 9

5 ～ 12

14 ～ 30

30 ～ 120

SCM415

1個

先端R（B形状）

おねじ

[スチール] SCM415

浸炭焼入

6 ～ 11

5 ～ 12

14 ～ 30

30 ～ 120

SCM415

1個

テーパ（A形状）

切欠き（止めねじ）

[スチール] SCM415

浸炭焼入

6 ～ 9

12 ～ 19

14 ～ 30

1 ～ 10

30 ～ 120

SCM415

1個

テーパ（A形状）

切欠き（止めねじ）

[スチール] SCM415

浸炭焼入

6 ～ 11

12 ～ 19

14 ～ 30

1 ～ 10

30 ～ 120

SCM415

1個

先端R（B形状）

切欠き（止めねじ）

[スチール] SCM415

浸炭焼入

6 ～ 9

12 ～ 19

14 ～ 30

30 ～ 120

SCM415

1個

先端R（B形状）

切欠き（止めねじ）

[スチール] SCM415

浸炭焼入

6 ～ 11

12 ～ 19

14 ～ 30

30 ～ 120

SCM415

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

検知ピンにファイバーセンサーを入れ、センサーの光量で対象物の有無を確認できます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦センサ埋込み用

数量	1〜9	10〜14	15〜19
値引率	基準単価	5%	10%

[ ! ]表示数量超えはお見積り
◦ワーク検知ユニット用

数量	1〜19	20〜34	35〜49	50〜99
値引率	基準単価	5％	10％	18％

[ ! ]表示数量超えはお見積り

納期

●センサ埋込み用

日目発送

急

ストークB

500円/1本

>>こちら

[ ! ]同一サイズ3本以上は一律1,350円
[ NG ]浸炭焼入品はストーク適用不可

●ワーク検知ユニット用

日目発送

急

ストークA

500円/1本

>>こちら

[ ! ]同一サイズ3本以上は一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

参考：sin15°≒0.259　sin30°＝0.5　　sin45°≒0.707　sin60°≒0.866
tan15°≒0.267　tan30°＝0.577　tan45°＝1 　　tan60°≒1.732

使用例

検知用ピンにファイバーセンサを入れ、
センサの光量でウェルドナットなどの有無を確認します。

商品担当おすすめ

ミスミ
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ
ワークがひっかからないよう、従来より研磨逃げ溝を小さくしました。
ミスミ
治具用位置決めピン　並級ツバなしタイプ　おねじタイプ
P寸公差 0-0.05、同軸度0.03または0.05の並級商品です。
ミスミ
治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ
先端形状の選択が可能なタイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
