治具用位置決めピン 精級ツバなしタイプ 先端形状選択止めねじタイプ
- 通常単価(税別)
- -
- 税込単価
- -
【用途】治具用位置決めピン精級ツバなしタイプです。【特長】先端形状は2種類から...
詳細情報を確認する規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 基本形状
- 治具ピン ツバ無
- 取付側形状
- 全周溝（止めねじ）
- 材質証明書
- 対象
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が96型番あります。

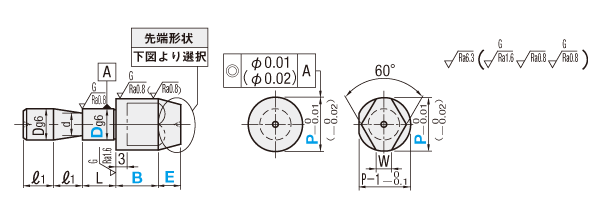

外形図・規格表
(丸) (ダイヤ)
| 先端形状選択 | |
| A形状 | B形状 |
 |  |
| [ ! ]センター穴が残ります。 [ ! ]P-2Etan(A/2)≧0.73 [ ! ]P-2Etan(A/2)≧2(ディコート®) | [ ! ]センター穴が残ります。 [ ! ]e=P/2÷tan(A/2)+R-{R÷sin(A/2)} |
| 参考 sin15°≒0.259 sin30°=0.5 sin45°≒0.707 sin60°≒0.866 tan15°≒0.267 tan30°≒0.577 tan45°=1 tan60°≒1.732 | |
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、角度寸法公差は除く。
[ ! ]ディコート処理品のp公差、同軸度、表面性状は（ ）の精度となります。
[ ! ]ディコート処理品はB形状のみセンター穴がつきません。
[ ! ]ディコート処理品のp公差、同軸度、表面性状は（ ）の精度となります。
[ ! ]ディコート処理品はB形状のみセンター穴がつきません。
| Type | [ M ]材質 | [ H ]硬度 | |
| SLNTA□ | 丸 | SCM435 | 焼入 35〜40HRC |
| SLNTD□ | ダイヤ | ||
| TSLNTA□ | 丸 | SCM415 | 浸炭焼入 55HRC〜(深度0.7〜0.8) |
| TSLNTD□ | ダイヤ | ||
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | |
| Ｒ－SNTA□ | 丸 | SCM435 | 35〜40HRC (表面750HV〜) | 硬質クロムメッキ |
| Ｒ－SNTD□ | ダイヤ | |||
| Ｄ－SNTA□ | 丸 | SKD11相当 | 55HRC〜 (表面3000HV) | ディコートⓇ処理 |
| Ｄ－SNTD□ | ダイヤ | |||
規格表
| 型式 | − | P | − | B | − | A | − | E | ||||
| Type | 先端形状 | D | ||||||||||
| SLNTA | A | 6 | − | P8.0 | − | B14 | − | A30 | − | E2 | ||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ NG ]角度A＊30は標準形状のため先端形状Bは、選択不可。精級ツバなしタイプ（こちら）よりお選びください。
[ ! ]ディコート処理品とダイヤ形状はB寸5mm〜の指定となります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | P 指定 0.1mm単位 | B 指定 1mm単位 | A 選択 | E (A形状) 1mm単位 | L | ℓ1 | d | R | 適用 止め ねじ | W | ￥基準単価 | |||||||||||||
| Type | 先端形状 | Dg6 | SLNTA□ | SLNTD□ | TSLNTA□ | TSLNTD□ | R－SNTA□ | R－SNTD□ | D－SNTA□ | D－SNTD□ | ||||||||||||||
| 焼入 (丸) SLNTA (ダイヤ) SLNTD | 浸炭 (丸) TSLNTA (ダイヤ) TSLNTD | 硬質クロム (丸) R－SNTA (ダイヤ) R－SNTD | ディコート (丸) D－SNTA (ダイヤ) D－SNTD | A (テーパ) B (テーパR) | 6 | －0.004 －0.012 | 8.0〜12.0 | [ ! ]2～30 | ＊30 60 90 120 | 1～10 | 5 | 8 | 4 | 3 | M5 | 3 | 1,060 | 1,500 | 1,320 | 1,770 | 1,590 | 2,030 | 4,180 | 5,810 |
| 8 | －0.005 －0.014 | 10.0〜16.0 | 5 | 8 | 5 | 4 | M5 | 3.5 | 1,240 | 1,680 | 1,500 | 1,950 | 1,760 | 2,210 | 4,230 | 5,860 | ||||||||
| 10 | 12.0〜20.0 | 10 | 8 | 7 | 4 | M6 | 4 | 1,600 | 2,050 | 1,860 | 2,310 | 2,120 | 2,570 | 4,500 | 5,860 | |||||||||
| 10T | 12.0〜20.0 | 5 | 8 | 7 | 5 | M6 | 5 | 1,600 | 2,050 | 1,860 | 2,310 | 2,120 | 2,570 | 4,500 | 5,860 | |||||||||
| 12 | －0.006 －0.017 | 14.0〜25.0 | 12 | 10 | 9 | 6 | M8 | 6 | 1,770 | 2,230 | 2,050 | 2,490 | 2,300 | 2,750 | 4,360 | 5,520 | ||||||||
| 16 | 18.0〜32.0 | 12 | 10 | 13 | 8 | M8 | 8 | 2,050 | 2,400 | 2,310 | 2,670 | - | - | - | - | |||||||||
| 20 | －0.007 －0.020 | 22.0〜35.0 | 12 | 10 | 17 | 8 | M8 | 9 | 2,460 | 2,900 | 2,850 | 3,290 | - | - | - | - | ||||||||
[ ! ]ディコート処理品とダイヤ形状はB寸5mm〜の指定となります。
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |
| MK | 摩耗溝追加工 | B寸部に4カ所溝を掘ります。溝の減り具合を見る事で摩耗管理がしやすくなります。 溝深さ：0.2mm（±0.05mm） 溝形状：V溝（90°） | [ ! ]焼入・浸炭焼入品かつ丸形状のみ適用 [ ! ]B≧4のとき適用 | SLNTAA8-P10.0-B15-A60-E2-MK | 300 |
| KC | 廻り止め位置変更 | 規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。 | [ ! ]ダイヤ形状のみ適用 | SLNTDB8-P12.5-B10-A60-KC | 200 |
| KD | 廻り止め加工 | 一面加工を行います。 | [ ! ]丸形状のみ適用 | TSLNTAB10-P12.8-B10-A60-KD | 200 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
【用途】治具用位置決めピン精級ツバなしタイプです。【特長】先端形状は2種類から選択可能です。止めねじタイプです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦焼入品
[ ! ]表示数量超えはWOSにてご確認ください。
◦浸炭焼入品・硬質クロム品
[ ! ]表示数量超えはWOSにてご確認ください。
◦ディコート®処理品
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし
◦焼入品
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～99 | 100～200 | 201～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 18% | お見積り |
| 出荷日 | 通常 | ＋5日 | ||||
◦浸炭焼入品・硬質クロム品
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～99 | 100～200 | 201～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 18% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
◦ディコート®処理品
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～99 | 100～200 | 201～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 25% | お見積り |
| 出荷日 | 通常 | ＋4日 | ||||
[ ! ]標準対応大口以上はストーク対応なし
