治具用位置決めピン　並級ツバなしタイプ　止めねじタイプ

カタログ |P.1-1817

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

P寸公差 0－0.05、同軸度0.03または0.05の並級商品です。

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
治具ピンツバ無
導入側先端タイプ
先端R（B形状）
取付側形状
全周溝（止めねじ）
導入側公差
並級 0/-0.05
材質証明書
対象

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が54型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

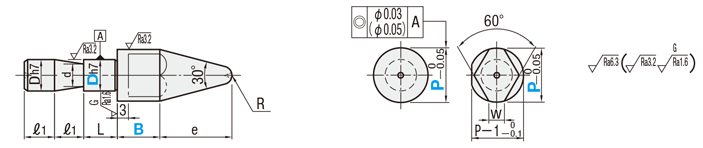

外形図

(丸)

(ダイヤ)

[ ! ]e=P/2÷tan15°+R-(R÷sin15°)　　参考：sin15°≒0.259　tan15°≒0.267
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、角度寸法公差は除く。
[ ! ]ディコート処理品・TiCN処理品の同軸度は（　　）の精度となります。
[ ! ]ディコート処理品・TiCN処理品はセンター穴がつきません。

Type		[ M ]材質	[ H ]硬度	[ S ]表面処理
ELNTA	丸	SCM435	焼入 35〜40HRC	‐
ELNTD	ダイヤ
TELNTA	丸	SCM415	浸炭焼入 55HRC〜 (深度0.7〜0.8)
TELNTD	ダイヤ
R-LNTA	丸	SCM435	35～40HRC (表面750HV～)	硬質クロムメッキ
R-LNTD	ダイヤ
D-LNTA	丸	SKD11相当	55HRC～ (表面3000HV)	ディコート^®処理
D-LNTD	ダイヤ
H-LNTA	丸		55HRC～ (表面3000HV)	TiCN処理
H-LNTD	ダイヤ

規格表

型式		−	P	−	B

Type	D
ELNTA	6	−	P10.0	−	B15	(止めねじタイプ)

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				P 指定 0.1mm単位	B 指定 1mm単位	L	ℓ₁	d	R	適用止めねじ	W	￥基準単価
Type		D_h7										ELNTA	ELNTD	TELNTA	TELNTD	R-LNTA	R-LNTD	D-LNTA	D-LNTD	H-LNTA	H-LNTD
丸	ダイヤ	D_h7										ELNTA	ELNTD	TELNTA	TELNTD	R-LNTA	R-LNTD	D-LNTA	D-LNTD	H-LNTA	H-LNTD
ELNTA TELNTA R-LNTA D-LNTA H-LNTA	ELNTD TELNTD R-LNTD D-LNTD H-LNTD	6	0 －0.012	8.0～12.0	[ ! ]2～30	5	8	4	3	M5	3	540	700	810	980	1,060	1,230	2,500	3,240	-	-
		8	0 －0.015	10.0～16.0		5	8	5	4	M5	3.5	710	930	990	1,210	1,240	1,460	2,700	3,510	-	-
		10		12.0～20.0		10	8	7	4	M6	4	990	1,290	1,260	1,550	1,510	1,820	2,980	3,890	2,770	3,680
		10T		12.0～20.0		5	8	7	5	M6	5	990	1,290	1,260	1,550	1,510	1,820	2,980	3,890	2,770	3,680
		12	0 －0.018	14.0～25.0		12	10	9	6	M8	6	1,260	1,640	1,520	1,900	1,790	2,160	3,270	4,240	3,060	4,030
		16	0 －0.018	18.0～32.0		12	10	13	8	M8	8	1,520	1,980	1,800	2,260	-	-	-	-	-	-
		20	0 －0.021	22.0～35.0		12	10	17	8	M8	9	1,960	2,420	2,360	2,970	-	-	-	-	-	-

[ ! ]デイコート処理品・TiCN処理品とダイヤ形状はB寸5mm〜の指定となります。
[ ! ]基準単価「‐」で記載されているものは規格でご用意がございません。ご希望の場合はカタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

追加工

追加工コード	追加工内容		適用条件	指定例	\/1Code
MK	摩耗溝追加工	B寸部に4カ所溝を掘ります。溝の減り具合を見る事で摩耗管理がしやすくなります。溝深さ：0.2mm（±0.05mm）溝形状：V溝（90°）	[ ! ]焼入・浸炭焼入品かつ丸形状のみ適用 [ ! ]B≧4のとき適用	ELNTA6-P8.0-B14-MK	300
KC	廻り止め位置変更	規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。	[ ! ]ダイヤ形状のみ適用	ELNTD8-P12.5-B15-KC	200
KD	廻り止め加工	一面加工を行います。	[ ! ]丸形状のみ適用	ELNTA6-P8.0-B14-KD	200
RC	先端部角度変更	先端角度を変更します。選択：60°、90°、120° 指定方法：RC60	－	ELNTA6-P8.0-B14-RC60	200

[ ! ]追加工で指定できない仕様をご希望の場合はカタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

型番リスト

表示件数

型番

D-LNTA6-P[8-12/0.1]-B[5-30/1]

D-LNTA8-P[10-16/0.1]-B[5-30/1]

D-LNTA10-P[12-20/0.1]-B[5-30/1]

D-LNTA10T-P[12-20/0.1]-B[5-30/1]

D-LNTA12-P[14-25/0.1]-B[5-30/1]

D-LNTD6-P[8-12/0.1]-B[5-30/1]

D-LNTD8-P[10-16/0.1]-B[5-30/1]

D-LNTD10-P[12-20/0.1]-B[5-30/1]

D-LNTD10T-P[12-20/0.1]-B[5-30/1]

D-LNTD12-P[14-25/0.1]-B[5-30/1]

ELNTA6-P[8-12/0.1]-B[2-30/1]

ELNTA8-P[10-16/0.1]-B[2-30/1]

ELNTA10-P[12-20/0.1]-B[2-30/1]

ELNTA10T-P[12-20/0.1]-B[2-30/1]

ELNTA12-P[14-25/0.1]-B[2-30/1]

ELNTA16-P[18-32/0.1]-B[2-30/1]

ELNTA20-P[22-35/0.1]-B[2-30/1]

ELNTD6-P[8-12/0.1]-B[5-30/1]

ELNTD8-P[10-16/0.1]-B[5-30/1]

ELNTD10-P[12-20/0.1]-B[5-30/1]

ELNTD10T-P[12-20/0.1]-B[5-30/1]

ELNTD12-P[14-25/0.1]-B[5-30/1]

ELNTD16-P[18-32/0.1]-B[5-30/1]

ELNTD20-P[22-35/0.1]-B[5-30/1]

H-LNTA10-P[12-20/0.1]-B[5-30/1]

H-LNTA10T-P[12-20/0.1]-B[5-30/1]

H-LNTA12-P[14-25/0.1]-B[5-30/1]

H-LNTD10-P[12-20/0.1]-B[5-30/1]

H-LNTD10T-P[12-20/0.1]-B[5-30/1]

H-LNTD12-P[14-25/0.1]-B[5-30/1]

R-LNTA6-P[8-12/0.1]-B[2-30/1]

R-LNTA8-P[10-16/0.1]-B[2-30/1]

R-LNTA10-P[12-20/0.1]-B[2-30/1]

R-LNTA10T-P[12-20/0.1]-B[2-30/1]

R-LNTA12-P[14-25/0.1]-B[2-30/1]

R-LNTD6-P[8-12/0.1]-B[5-30/1]

R-LNTD8-P[10-16/0.1]-B[5-30/1]

R-LNTD10-P[12-20/0.1]-B[5-30/1]

R-LNTD10T-P[12-20/0.1]-B[5-30/1]

R-LNTD12-P[14-25/0.1]-B[5-30/1]

TELNTA6-P[8-12/0.1]-B[2-30/1]

TELNTA8-P[10-16/0.1]-B[2-30/1]

TELNTA10-P[12-20/0.1]-B[2-30/1]

TELNTA10T-P[12-20/0.1]-B[2-30/1]

TELNTA12-P[14-25/0.1]-B[2-30/1]

TELNTA16-P[18-32/0.1]-B[2-30/1]

TELNTA20-P[22-35/0.1]-B[2-30/1]

TELNTD6-P[8-12/0.1]-B[5-30/1]

TELNTD8-P[10-16/0.1]-B[5-30/1]

TELNTD10-P[12-20/0.1]-B[5-30/1]

TELNTD10T-P[12-20/0.1]-B[5-30/1]

TELNTD12-P[14-25/0.1]-B[5-30/1]

TELNTD16-P[18-32/0.1]-B[5-30/1]

TELNTD20-P[22-35/0.1]-B[5-30/1]

導入側先端形状

材質

取付側外径 D

(φ)

熱処理

同軸度

導入側外径 P

(φ)

位置決め部長さ B

(mm)

表面処理

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

丸	[スチール] SKD11相当	6	ズブ焼入	並級 φ0.05(表面処理あり)	8 ～ 12	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
丸	[スチール] SKD11相当	8	ズブ焼入	並級 φ0.05(表面処理あり)	10 ～ 16	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
丸	[スチール] SKD11相当	10	ズブ焼入	並級 φ0.05(表面処理あり)	12 ～ 20	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
丸	[スチール] SKD11相当	10T	ズブ焼入	並級 φ0.05(表面処理あり)	12 ～ 20	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
丸	[スチール] SKD11相当	12	ズブ焼入	並級 φ0.05(表面処理あり)	14 ～ 25	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
ダイヤ	[スチール] SKD11相当	6	ズブ焼入	並級 φ0.05(表面処理あり)	8 ～ 12	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
ダイヤ	[スチール] SKD11相当	8	ズブ焼入	並級 φ0.05(表面処理あり)	10 ～ 16	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
ダイヤ	[スチール] SKD11相当	10	ズブ焼入	並級 φ0.05(表面処理あり)	12 ～ 20	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
ダイヤ	[スチール] SKD11相当	10T	ズブ焼入	並級 φ0.05(表面処理あり)	12 ～ 20	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
ダイヤ	[スチール] SKD11相当	12	ズブ焼入	並級 φ0.05(表面処理あり)	14 ～ 25	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
丸	[スチール] SCM435	6	ズブ焼入	並級 φ0.03	8 ～ 12	2 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SCM435	8	ズブ焼入	並級 φ0.03	10 ～ 16	2 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SCM435	10	ズブ焼入	並級 φ0.03	12 ～ 20	2 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SCM435	10T	ズブ焼入	並級 φ0.03	12 ～ 20	2 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SCM435	12	ズブ焼入	並級 φ0.03	14 ～ 25	2 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SCM435	16	ズブ焼入	並級 φ0.03	18 ～ 32	2 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SCM435	20	ズブ焼入	並級 φ0.03	22 ～ 35	2 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	6	ズブ焼入	並級 φ0.03	8 ～ 12	5 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	8	ズブ焼入	並級 φ0.03	10 ～ 16	5 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	10	ズブ焼入	並級 φ0.03	12 ～ 20	5 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	10T	ズブ焼入	並級 φ0.03	12 ～ 20	5 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	12	ズブ焼入	並級 φ0.03	14 ～ 25	5 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	16	ズブ焼入	並級 φ0.03	18 ～ 32	5 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	20	ズブ焼入	並級 φ0.03	22 ～ 35	5 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SKD11相当	10	ズブ焼入	並級 φ0.05(表面処理あり)	12 ～ 20	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
丸	[スチール] SKD11相当	10T	ズブ焼入	並級 φ0.05(表面処理あり)	12 ～ 20	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
丸	[スチール] SKD11相当	12	ズブ焼入	並級 φ0.05(表面処理あり)	14 ～ 25	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
ダイヤ	[スチール] SKD11相当	10	ズブ焼入	並級 φ0.05(表面処理あり)	12 ～ 20	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
ダイヤ	[スチール] SKD11相当	10T	ズブ焼入	並級 φ0.05(表面処理あり)	12 ～ 20	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
ダイヤ	[スチール] SKD11相当	12	ズブ焼入	並級 φ0.05(表面処理あり)	14 ～ 25	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
丸	[スチール] SCM435	6	ズブ焼入	並級 φ0.03	8 ～ 12	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
丸	[スチール] SCM435	8	ズブ焼入	並級 φ0.03	10 ～ 16	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
丸	[スチール] SCM435	10	ズブ焼入	並級 φ0.03	12 ～ 20	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
丸	[スチール] SCM435	10T	ズブ焼入	並級 φ0.03	12 ～ 20	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
丸	[スチール] SCM435	12	ズブ焼入	並級 φ0.03	14 ～ 25	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
ダイヤ	[スチール] SCM435	6	ズブ焼入	並級 φ0.03	8 ～ 12	5 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
ダイヤ	[スチール] SCM435	8	ズブ焼入	並級 φ0.03	10 ～ 16	5 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
ダイヤ	[スチール] SCM435	10	ズブ焼入	並級 φ0.03	12 ～ 20	5 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
ダイヤ	[スチール] SCM435	10T	ズブ焼入	並級 φ0.03	12 ～ 20	5 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
ダイヤ	[スチール] SCM435	12	ズブ焼入	並級 φ0.03	14 ～ 25	5 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
丸	[スチール] SCM415	6	浸炭焼入	並級 φ0.03	8 ～ 12	2 ～ 30	なし	SCM415	-	10	1個
丸	[スチール] SCM415	8	浸炭焼入	並級 φ0.03	10 ～ 16	2 ～ 30	なし	SCM415	-	10	1個
丸	[スチール] SCM415	10	浸炭焼入	並級 φ0.03	12 ～ 20	2 ～ 30	なし	SCM415	-	10	1個
丸	[スチール] SCM415	10T	浸炭焼入	並級 φ0.03	12 ～ 20	2 ～ 30	なし	SCM415	-	10	1個
丸	[スチール] SCM415	12	浸炭焼入	並級 φ0.03	14 ～ 25	2 ～ 30	なし	SCM415	-	10	1個
丸	[スチール] SCM415	16	浸炭焼入	並級 φ0.03	18 ～ 32	2 ～ 30	なし	SCM415	-	10	1個
丸	[スチール] SCM415	20	浸炭焼入	並級 φ0.03	22 ～ 35	2 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	6	浸炭焼入	並級 φ0.03	8 ～ 12	5 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	8	浸炭焼入	並級 φ0.03	10 ～ 16	5 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	10	浸炭焼入	並級 φ0.03	12 ～ 20	5 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	10T	浸炭焼入	並級 φ0.03	12 ～ 20	5 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	12	浸炭焼入	並級 φ0.03	14 ～ 25	5 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	16	浸炭焼入	並級 φ0.03	18 ～ 32	5 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	20	浸炭焼入	並級 φ0.03	22 ～ 35	5 ～ 30	なし	SCM415	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

P寸公差 0－0.05、同軸度0.03または0.05の並級商品です。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦焼入品・TiCN品

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
◦浸炭焼入品・硬質クロム品

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
◦ディコート^®処理品

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	25%	お見積り
出荷日	通常				＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし

納期

●焼入

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

●浸炭焼入・硬質クロムメッキ

日目出荷

●ディコート^®処理

日目出荷

				ご注文締切
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,160円

●TiCN処理

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ
ワークがひっかからないよう、従来より研磨逃げ溝を小さくしました。
ミスミ
治具用位置決めピン　並級ツバなしタイプ　おねじタイプ
P寸公差 0-0.05、同軸度0.03または0.05の並級商品です。
ミスミ
治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ
先端形状の選択が可能なタイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

治具用位置決めピン　並級ツバなしタイプ　止めねじタイプのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

装置のスペース確保が難しい部位の製品穴に対する位置決めに使用

満足度：5.02021/08/04

取付部、製品径部も小数点台まで希望できるため選択しやすい。この性能とサイズのバリエーション豊富な中、求めやすい価格で納期...もっと読む

0人が参考にしています。

種類違いの部品として

満足度：5.02019/12/28

種類違いの部品としてあえて種類の違う金属と接触させたかったので選びました。たまに交換が必要か、確認が必要です。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品治具用位置決めピン　並級ツバなしタイプ　止めねじタイプ	治具用位置決めピン　並級ツバなしタイプ　おねじタイプ	治具用位置決めピン　並級ツバ付タイプ　止めねじタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバなしタイプ　止めねじタイプ	治具用位置決めピン　並級　ボルト止めタイプ　ツバなしタイプ	治具用位置決めピン　並級止めねじ部ショートタイプ　ツバなしタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	2日目〜	6日目	3日目〜	2日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	クリーン洗浄	該当なし	該当なし
基本形状	治具ピンツバ無	治具ピンツバ無	治具ピンツバ付	治具ピンツバ無	治具ピンツバ無	治具ピンツバ無
導入側先端タイプ	先端R（B形状）	先端R（B形状）	先端R（B形状）	先端R（B形状）	-	-
取付側形状	全周溝（止めねじ）	おねじ	全周溝（止めねじ）	全周溝（止めねじ）	ボルト止め（めねじ）	全周溝（止めねじ）
