治具用位置決めピン　並級ツバ付タイプ　止めねじタイプ

カタログ |P.1-1815

平均満足度5.0

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

4.4

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ

通常出荷日：2 日目～

ワークがひっかからないよう、従来より研磨逃げ溝を小さくしました。

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
治具ピンツバ付
導入側先端タイプ
先端R（B形状）
取付側形状
全周溝（止めねじ）
導入側公差
並級 0/-0.05
材質証明書
対象

ご注意

ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が60型番あります。

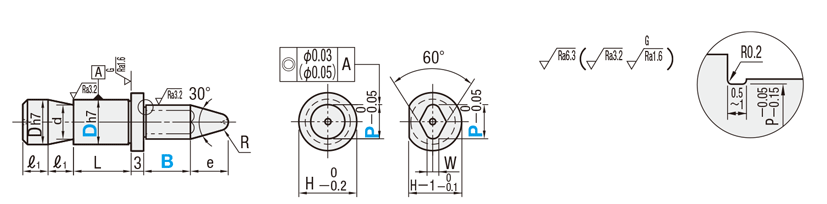

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

(丸)

(ダイヤ)

研磨逃げ溝

[ ! ]e=P/2÷tan15°+R-(R÷sin15°) 参考：sin15°≒0.259 tan15°≒0.267
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、角度寸法公差は除く。
[ ! ]逃げ部寸法は参考値になります。
[ ! ]ディコート処理品・TiCN処理品の同軸度は（）の精度となります。
[ ! ]ディコート処理品・TiCN処理品はセンター穴がつきません。

Type		[ M ]材質	[ H ]硬度
ELATA	丸	SCM435	焼入 35〜40HRC
ELATD	ダイヤ
TELATA	丸	SCM415	浸炭焼入 55HRC〜(深度0.7〜0.8)
TELATD	ダイヤ

Type		[ M ]材質	[ H ]硬度	[ S ]表面処理
R−LATA	丸	SCM435	35〜40HRC (表面750HV〜)	硬質クロムメッキ
R−LATD	ダイヤ
D−LATA	丸	SKD11相当	55HRC〜 (表面3000HV)	ディコート^®処理
D−LATD	ダイヤ
H−LATA	丸	SKD11相当	55HRC〜 (表面3000HV)	TiCN処理
H−LATD	ダイヤ

規格表

型式		−	P	−	B

Type	D
ELATA	10	−	P8.8	−	B10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式							P 指定 0.1mm単位	B 指定 1mm単位	L	ℓ₁	H	d	R	適用止めねじ	W	￥基準単価
Type					D_h7		P 指定 0.1mm単位	B 指定 1mm単位	L	ℓ₁	H	d	R	適用止めねじ	W	ELATA	ELATD	TELATA	TELATD	R−LATA	R−LATD	D−LATA	D−LATD	H−LATA	H−LATD
焼入 (丸) ELATA (ダイヤ) ELATD	浸炭 (丸) TELATA (ダイヤ) TELATD	硬質クロム (丸) R－LATA (ダイヤ) R－LATD	ディコート (丸) D－LATA (ダイヤ) D－LATD	ＴiCN (丸) H－LATA (ダイヤ) H－LATD	6	0 －0.012	3.0〜8.0	[ ! ]2～30 (B≦P×4)	8	8	9	4	1	M5	1～2	540	700	810	980	1,060	1,230	2,500	3,240	2,290	3,030
					8	0 －0.015	3.0〜10.0		8	8	11	5	1.5	M5	1～2	710	930	990	1,210	1,240	1,460	2,700	3,510	2,490	3,300
					10		4.5〜12.0		10	8	13	7	2	M6	1～3	990	1,290	1,260	1,550	1,510	1,820	2,980	3,890	2,770	3,680
					10T		4.5〜12.0		5	8	13	7	2	M6	1～3	990	1,290	1,260	1,550	1,510	1,820	2,980	3,890	2,770	3,680
					12	0 －0.018	9.0〜14.0		12	10	15	9	3	M8	4	1,260	1,640	1,520	1,900	1,790	2,160	3,270	4,240	3,060	4,030
					16	0 －0.018	13.0〜18.0		12	10	19	13	4	M8	5	1,520	1,980	1,800	2,260	2,050	2,510	3,630	4,710	3,420	4,500

[ ! ]W寸法　D6・D8：P＞5.0の時　W＝2　D10・10T：P＜5.0の時　W＝1・5.0≦P≦7.0の時W＝2・P＞7.0の時　W＝3
[ ! ]ディコート処理品・TiCN処理品はB寸5mm〜の指定となります。

追加工

追加工
コード

追加工内容

適用条件

指定例

\/1Code

摩耗溝追加工

B寸部に4カ所溝を掘ります。溝の減り具合を見る事で摩耗管理がしやすくなります。
溝深さ：0.2mm（±0.05mm）
溝形状：V溝（90°）

[ ! ]焼入・浸炭焼入品かつ丸形状のみ適用
[ ! ]B≧4のとき適用

[ ! ]RTCと併用した場合、溝はR値+1mmの箇所から始まります。

[ ! ]ツバ付きの場合、B寸部の2/3程度の長さの溝となります。（ツバの根本側には溝がつきません。）

ELATA10-P8.8-B10-MK

300

廻り止め位置変更

規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。

[ ! ]ダイヤ形状のみ適用
[ ! ]H-P≧2

ELATD8-P6.5-B10-KC

200

廻り止め加工

一面加工を行います。

[ ! ]H-P≧2
[ ! ]丸形状のみ適用
[ ! ]KDとSCは併用不可

TELATA10-P8.8-B10-KD

200

スパナ掛加工

スパナ掛を追加工します。
指定方法：SC

H	9	11	13	15	19
H₁	7	8	11	13	17

[ ! ]丸形状のみ適用

R-LATA8-P6.5-B10-SC

500

RTC

つば上部R変更

・ディコート^®

・その他

逃げ溝加工を下記選択Rに変更します。
選択：R1、R2、R3
指定方法：RTC1

[ ! ]RTC≦(H-P)/2
[ ! ]B≧5の時適用

ELATA10-P8.8-B10-RTC1

無料

型番リスト

表示件数

型番

D-LATA6-P[3-8/0.1]-B[5-30/1]

D-LATA8-P[3-10/0.1]-B[5-30/1]

D-LATA10-P[4.5-12/0.1]-B[5-30/1]

D-LATA10T-P[4.5-12/0.1]-B[5-30/1]

D-LATA12-P[9-14/0.1]-B[5-30/1]

D-LATA16-P[13-18/0.1]-B[5-30/1]

D-LATD6-P[3-8/0.1]-B[5-30/1]

D-LATD8-P[3-10/0.1]-B[5-30/1]

D-LATD10-P[4.5-12/0.1]-B[5-30/1]

D-LATD10T-P[4.5-12/0.1]-B[5-30/1]

D-LATD12-P[9-14/0.1]-B[5-30/1]

D-LATD16-P[13-18/0.1]-B[5-30/1]

ELATA6-P[3-8/0.1]-B[2-30/1]

ELATA8-P[3-10/0.1]-B[2-30/1]

ELATA10-P[4.5-12/0.1]-B[2-30/1]

ELATA10T-P[4.5-12/0.1]-B[2-30/1]

ELATA12-P[9-14/0.1]-B[2-30/1]

ELATA16-P[13-18/0.1]-B[2-30/1]

ELATD6-P[3-8/0.1]-B[2-30/1]

ELATD8-P[3-10/0.1]-B[2-30/1]

ELATD10-P[4.5-12/0.1]-B[2-30/1]

ELATD10T-P[4.5-12/0.1]-B[2-30/1]

ELATD12-P[9-14/0.1]-B[2-30/1]

ELATD16-P[13-18/0.1]-B[2-30/1]

H-LATA6-P[3-8/0.1]-B[5-30/1]

H-LATA8-P[3-10/0.1]-B[5-30/1]

H-LATA10-P[4.5-12/0.1]-B[5-30/1]

H-LATA10T-P[4.5-12/0.1]-B[5-30/1]

H-LATA12-P[9-14/0.1]-B[5-30/1]

H-LATA16-P[13-18/0.1]-B[5-30/1]

H-LATD6-P[3-8/0.1]-B[5-30/1]

H-LATD8-P[3-10/0.1]-B[5-30/1]

H-LATD10-P[4.5-12/0.1]-B[5-30/1]

H-LATD10T-P[4.5-12/0.1]-B[5-30/1]

H-LATD12-P[9-14/0.1]-B[5-30/1]

H-LATD16-P[13-18/0.1]-B[5-30/1]

R-LATA6-P[3-8/0.1]-B[2-30/1]

R-LATA8-P[3-10/0.1]-B[2-30/1]

R-LATA10-P[4.5-12/0.1]-B[2-30/1]

R-LATA10T-P[4.5-12/0.1]-B[2-30/1]

R-LATA12-P[9-14/0.1]-B[2-30/1]

R-LATA16-P[13-18/0.1]-B[2-30/1]

R-LATD6-P[3-8/0.1]-B[2-30/1]

R-LATD8-P[3-10/0.1]-B[2-30/1]

R-LATD10-P[4.5-12/0.1]-B[2-30/1]

R-LATD10T-P[4.5-12/0.1]-B[2-30/1]

R-LATD12-P[9-14/0.1]-B[2-30/1]

R-LATD16-P[13-18/0.1]-B[2-30/1]

TELATA6-P[3-8/0.1]-B[2-30/1]

TELATA8-P[3-10/0.1]-B[2-30/1]

TELATA10-P[4.5-12/0.1]-B[2-30/1]

TELATA10T-P[4.5-12/0.1]-B[2-30/1]

TELATA12-P[9-14/0.1]-B[2-30/1]

TELATA16-P[13-18/0.1]-B[2-30/1]

TELATD6-P[3-8/0.1]-B[2-30/1]

TELATD8-P[3-10/0.1]-B[2-30/1]

TELATD10-P[4.5-12/0.1]-B[2-30/1]

TELATD10T-P[4.5-12/0.1]-B[2-30/1]

TELATD12-P[9-14/0.1]-B[2-30/1]

TELATD16-P[13-18/0.1]-B[2-30/1]

導入側先端形状

材質

取付側外径 D

(φ)

熱処理

同軸度

導入側外径 P

(φ)

位置決め部長さ B

(mm)

表面処理

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

丸	[スチール] SKD11相当	6	ズブ焼入	並級 φ0.05(表面処理あり)	3 ～ 8	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
丸	[スチール] SKD11相当	8	ズブ焼入	並級 φ0.05(表面処理あり)	3 ～ 10	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
丸	[スチール] SKD11相当	10	ズブ焼入	並級 φ0.05(表面処理あり)	4.5 ～ 12	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
丸	[スチール] SKD11相当	10T	ズブ焼入	並級 φ0.05(表面処理あり)	4.5 ～ 12	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
丸	[スチール] SKD11相当	12	ズブ焼入	並級 φ0.05(表面処理あり)	9 ～ 14	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
丸	[スチール] SKD11相当	16	ズブ焼入	並級 φ0.05(表面処理あり)	13 ～ 18	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
ダイヤ	[スチール] SKD11相当	6	ズブ焼入	並級 φ0.05(表面処理あり)	3 ～ 8	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
ダイヤ	[スチール] SKD11相当	8	ズブ焼入	並級 φ0.05(表面処理あり)	3 ～ 10	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
ダイヤ	[スチール] SKD11相当	10	ズブ焼入	並級 φ0.05(表面処理あり)	4.5 ～ 12	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
ダイヤ	[スチール] SKD11相当	10T	ズブ焼入	並級 φ0.05(表面処理あり)	4.5 ～ 12	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
ダイヤ	[スチール] SKD11相当	12	ズブ焼入	並級 φ0.05(表面処理あり)	9 ～ 14	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
ダイヤ	[スチール] SKD11相当	16	ズブ焼入	並級 φ0.05(表面処理あり)	13 ～ 18	5 ～ 30	ディコ−ト®処理	SKD11相当	ディコ−ト®処理	10	1個
丸	[スチール] SCM435	6	ズブ焼入	並級 φ0.03	3 ～ 8	2 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SCM435	8	ズブ焼入	並級 φ0.03	3 ～ 10	2 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SCM435	10	ズブ焼入	並級 φ0.03	4.5 ～ 12	2 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SCM435	10T	ズブ焼入	並級 φ0.03	4.5 ～ 12	2 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SCM435	12	ズブ焼入	並級 φ0.03	9 ～ 14	2 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SCM435	16	ズブ焼入	並級 φ0.03	13 ～ 18	2 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	6	ズブ焼入	並級 φ0.03	3 ～ 8	2 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	8	ズブ焼入	並級 φ0.03	3 ～ 10	2 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	10	ズブ焼入	並級 φ0.03	4.5 ～ 12	2 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	10T	ズブ焼入	並級 φ0.03	4.5 ～ 12	2 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	12	ズブ焼入	並級 φ0.03	9 ～ 14	2 ～ 30	なし	SCM435	-	10	1個
ダイヤ	[スチール] SCM435	16	ズブ焼入	並級 φ0.03	13 ～ 18	2 ～ 30	なし	SCM435	-	10	1個
丸	[スチール] SKD11相当	6	ズブ焼入	並級 φ0.05(表面処理あり)	3 ～ 8	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
丸	[スチール] SKD11相当	8	ズブ焼入	並級 φ0.05(表面処理あり)	3 ～ 10	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
丸	[スチール] SKD11相当	10	ズブ焼入	並級 φ0.05(表面処理あり)	4.5 ～ 12	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
丸	[スチール] SKD11相当	10T	ズブ焼入	並級 φ0.05(表面処理あり)	4.5 ～ 12	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
丸	[スチール] SKD11相当	12	ズブ焼入	並級 φ0.05(表面処理あり)	9 ～ 14	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
丸	[スチール] SKD11相当	16	ズブ焼入	並級 φ0.05(表面処理あり)	13 ～ 18	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
ダイヤ	[スチール] SKD11相当	6	ズブ焼入	並級 φ0.05(表面処理あり)	3 ～ 8	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
ダイヤ	[スチール] SKD11相当	8	ズブ焼入	並級 φ0.05(表面処理あり)	3 ～ 10	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
ダイヤ	[スチール] SKD11相当	10	ズブ焼入	並級 φ0.05(表面処理あり)	4.5 ～ 12	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
ダイヤ	[スチール] SKD11相当	10T	ズブ焼入	並級 φ0.05(表面処理あり)	4.5 ～ 12	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
ダイヤ	[スチール] SKD11相当	12	ズブ焼入	並級 φ0.05(表面処理あり)	9 ～ 14	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
ダイヤ	[スチール] SKD11相当	16	ズブ焼入	並級 φ0.05(表面処理あり)	13 ～ 18	5 ～ 30	TiCN処理	SKD11相当	TiCN処理	10	1個
丸	[スチール] SCM435	6	ズブ焼入	並級 φ0.03	3 ～ 8	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
丸	[スチール] SCM435	8	ズブ焼入	並級 φ0.03	3 ～ 10	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
丸	[スチール] SCM435	10	ズブ焼入	並級 φ0.03	4.5 ～ 12	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
丸	[スチール] SCM435	10T	ズブ焼入	並級 φ0.03	4.5 ～ 12	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
丸	[スチール] SCM435	12	ズブ焼入	並級 φ0.03	9 ～ 14	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
丸	[スチール] SCM435	16	ズブ焼入	並級 φ0.03	13 ～ 18	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
ダイヤ	[スチール] SCM435	6	ズブ焼入	並級 φ0.03	3 ～ 8	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
ダイヤ	[スチール] SCM435	8	ズブ焼入	並級 φ0.03	3 ～ 10	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
ダイヤ	[スチール] SCM435	10	ズブ焼入	並級 φ0.03	4.5 ～ 12	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
ダイヤ	[スチール] SCM435	10T	ズブ焼入	並級 φ0.03	4.5 ～ 12	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
ダイヤ	[スチール] SCM435	12	ズブ焼入	並級 φ0.03	9 ～ 14	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
ダイヤ	[スチール] SCM435	16	ズブ焼入	並級 φ0.03	13 ～ 18	2 ～ 30	硬質クロムメッキ	SCM435	硬質クロムメッキ	10	1個
丸	[スチール] SCM415	6	浸炭焼入	並級 φ0.03	3 ～ 8	2 ～ 30	なし	SCM415	-	10	1個
丸	[スチール] SCM415	8	浸炭焼入	並級 φ0.03	3 ～ 10	2 ～ 30	なし	SCM415	-	10	1個
丸	[スチール] SCM415	10	浸炭焼入	並級 φ0.03	4.5 ～ 12	2 ～ 30	なし	SCM415	-	10	1個
丸	[スチール] SCM415	10T	浸炭焼入	並級 φ0.03	4.5 ～ 12	2 ～ 30	なし	SCM415	-	10	1個
丸	[スチール] SCM415	12	浸炭焼入	並級 φ0.03	9 ～ 14	2 ～ 30	なし	SCM415	-	10	1個
丸	[スチール] SCM415	16	浸炭焼入	並級 φ0.03	13 ～ 18	2 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	6	浸炭焼入	並級 φ0.03	3 ～ 8	2 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	8	浸炭焼入	並級 φ0.03	3 ～ 10	2 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	10	浸炭焼入	並級 φ0.03	4.5 ～ 12	2 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	10T	浸炭焼入	並級 φ0.03	4.5 ～ 12	2 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	12	浸炭焼入	並級 φ0.03	9 ～ 14	2 ～ 30	なし	SCM415	-	10	1個
ダイヤ	[スチール] SCM415	16	浸炭焼入	並級 φ0.03	13 ～ 18	2 ～ 30	なし	SCM415	-	10	1個
