治具用位置決めピン　精級ツバなしタイプ　おねじタイプ

カタログ |P.1-1821

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　並級ツバなしタイプ　おねじタイプ

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

治具用位置決めピン　精級ツバ付タイプ　おねじタイプ

4.3

通常出荷日：2 日目～

P寸公差 -0.01～0または -0.02～0(並級は-0.05～0)、同軸度...

詳細情報を確認する

規格・仕様：

大口分納

環境対応
RoHS対応（10物質）
特性・用途
該当なし
基本形状
治具ピンツバ無
導入側先端タイプ
先端R（B形状）
取付側形状
おねじ
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が48型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

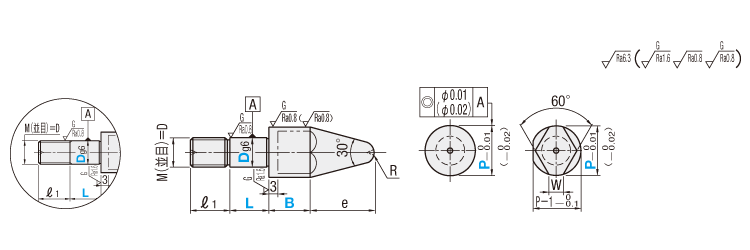

外形図・規格表

※1※1
ディコート処理品の
ねじ部形状 (丸) (ダイヤ) 治具用位置決めピン　精級ツバなしタイプ　おねじタイプ:関連画像

[ ! ]e=P/2÷tan15°+R-(R÷sin15°)　　参考：sin15°≒0.259　tan15°≒0.267
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。
[ ! ]ディコート処理品のP公差、同軸度、表面性状は（　　）の精度となり、ねじ部形状が ※1 となります。
[ ! ]ディコート処理品はセンター穴がつきません。

Type		[ M ]材質	[ H ]硬度
LNNAN	丸	SCM435	焼入 35〜40HRC
LNNDN	ダイヤ
TLNNAN	丸	SCM415	浸炭焼入 55HRC〜(深度0.7〜0.8) ねじ部防浸処理
TLNNDN	ダイヤ

Type		[ M ]材質	[ H ]硬度	[ S ]表面処理
Ｒ−NNAN	丸	SCM435	35〜40HRC (表面750HV〜)	硬質クロムメッキ
Ｒ−NNDN	ダイヤ
Ｄ−NNAN	丸	SKD11相当	55HRC〜 (表面3000HV)	ディコート^Ⓡ処理
Ｄ−NNDN	ダイヤ

規格表

型式		−	P	−	B	−	L

Type	D
LNNAN	6	−	P8.0	−	B14	−	L10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式						P 指定 0.1mm単位	B 指定 1mm単位	L 選択							ℓ₁	R	W	￥基準単価
Type				Dg6		P 指定 0.1mm単位	B 指定 1mm単位	L 選択							ℓ₁	R	W	LNNAN	LNNDN	TLNNAN	TLNNDN	R−NNAN	R−NNDN	D−NNAN	D−NNDN
焼入 (丸) LNNAN (ダイヤ) LNNDN	浸炭 (丸) TLNNAN (ダイヤ) TLNNDN	硬質クロム (丸) R－NNAN (ダイヤ) R－NNDN	ディコート (丸) D－NNAN (ダイヤ) D－NNDN	6	－0.004 －0.012	8.0〜12.0	[ ! ]2～30	5	8	10					6	3	3	900	1,340	1,170	1,620	1,430	1,870	4,020	5,650
				8	－0.005 －0.014	10.0〜16.0		5	8	10	12	15			10	4	3.5	1,080	1,520	1,340	1,800	1,610	2,050	4,070	5,700
				10		12.0〜20.0		(5)	(8)	10	12	15			12	4	4	1,440	1,890	1,700	2,150	1,960	2,420	4,350	5,700
				10T		12.0〜20.0		(5)	(8)	10	12	15			15	5	5	1,440	1,890	1,700	2,150	1,960	2,420	4,350	5,700
				12	－0.006 －0.017	14.0〜25.0			(8)	10	12	15	18		15	6	6	1,620	2,070	1,890	2,330	2,140	2,590	4,200	5,710
				16	－0.006 －0.017	18.0〜32.0				(10)	12	15	18	20	18	8	8	1,890	2,250	2,150	2,510	-	-	-	-
				20	－0.007 －0.020	22.0〜35.0					12	15	18	20	22	8	9	2,300	2,740	2,690	3,130	-	-	-	-

[ NG ]（）のL寸サイズはダイヤ形状とディコート^®処理品適用不可　[ ! ]ディコート処理品とダイヤ形状はB寸5mm〜の指定となります。

＊締付トルク（参考値）は、技術データ>> こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

追加工コード	追加工内容		適用条件	指定例	\/1Code
MK	摩耗溝追加工	B寸部に4カ所溝を掘ります。溝の減り具合を見る事で摩耗管理がしやすくなります。溝深さ：0.2mm（±0.05mm）溝形状：V溝（90°）	[ ! ]焼入・浸炭焼入品かつ丸形状のみ適用 [ ! ]B≧4のとき適用	LNNAN8-P10.0-B15-L10-MK	300
KC	廻り止め位置変更	規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。	[ ! ]ダイヤ形状のみ適用	LNNDN8-P12.5-B10-L8-KC	200
KD	廻り止め加工	一面加工を行います。	[ ! ]丸形状のみ適用	TLNNAN10-P12.8-B10-L10-KD	200
MC	ねじ径変更	ねじ径を変更します。指定方法：MC8	[ ! ]D/3≦M＜D、Mmin3 [ ! ]おねじタイプのみ適用	TLNNAN10-P12.8-B10-L10-MC8	200
FC	ねじ部長さ変更	ねじ部長さを変更します。指定方法：FC15	FC=1mm単位指定 D6～10 ：M≦FC≦Mx3 D12・16：M≦FC≦Mx2.5 D20 ：M≦FC≦Mx2 [ ! ]おねじタイプのみ適用 [ NG ]ディコート^®・TiCN処理品適用不可	TLNNAN10-P12.8-B10-L10-FC15	300

型番リスト

表示件数

型番

D-NNAN6-P[8-12/0.1]-B[5-30/1]-L[5,8,10]

D-NNAN8-P[10-16/0.1]-B[5-30/1]-L[5,8,10,12,15]

D-NNAN10-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

D-NNAN10T-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

D-NNAN12-P[14-25/0.1]-B[5-30/1]-L[10,12,15,18]

D-NNDN6-P[8-12/0.1]-B[5-30/1]-L[5,8,10]

D-NNDN8-P[10-16/0.1]-B[5-30/1]-L[5,8,10,12,15]

D-NNDN10-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

D-NNDN10T-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

D-NNDN12-P[14-25/0.1]-B[5-30/1]-L[10,12,15,18]

LNNAN6-P[8-12/0.1]-B[2-30/1]-L[5,8,10]

LNNAN8-P[10-16/0.1]-B[2-30/1]-L[5,8,10,12,15]

LNNAN10-P[12-20/0.1]-B[2-30/1]-L[5,8,10,12,15]

LNNAN10T-P[12-20/0.1]-B[2-30/1]-L[5,8,10,12,15]

LNNAN12-P[14-25/0.1]-B[2-30/1]-L[8,10,12,15,18]

LNNAN16-P[18-32/0.1]-B[2-30/1]-L[10,12,15,18,20]

LNNAN20-P[22-35/0.1]-B[2-30/1]-L[12,15,18,20]

LNNDN6-P[8-12/0.1]-B[5-30/1]-L[5,8,10]

LNNDN8-P[10-16/0.1]-B[5-30/1]-L[5,8,10,12,15]

LNNDN10-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

LNNDN10T-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

LNNDN12-P[14-25/0.1]-B[5-30/1]-L[10,12,15,18]

LNNDN16-P[18-32/0.1]-B[5-30/1]-L[12,15,18,20]

LNNDN20-P[22-35/0.1]-B[5-30/1]-L[12,15,18,20]

R-NNAN6-P[8-12/0.1]-B[2-30/1]-L[5,8,10]

R-NNAN8-P[10-16/0.1]-B[2-30/1]-L[5,8,10,12,15]

R-NNAN10-P[12-20/0.1]-B[2-30/1]-L[5,8,10,12,15]

R-NNAN10T-P[12-20/0.1]-B[2-30/1]-L[5,8,10,12,15]

R-NNAN12-P[14-25/0.1]-B[2-30/1]-L[8,10,12,15,18]

R-NNDN6-P[8-12/0.1]-B[5-30/1]-L[5,8,10]

R-NNDN8-P[10-16/0.1]-B[5-30/1]-L[5,8,10,12,15]

R-NNDN10-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

R-NNDN10T-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

R-NNDN12-P[14-25/0.1]-B[5-30/1]-L[10,12,15,18]

TLNNAN6-P[8-12/0.1]-B[2-30/1]-L[5,8,10]

TLNNAN8-P[10-16/0.1]-B[2-30/1]-L[5,8,10,12,15]

TLNNAN10-P[12-20/0.1]-B[2-30/1]-L[5,8,10,12,15]

TLNNAN10T-P[12-20/0.1]-B[2-30/1]-L[5,8,10,12,15]

TLNNAN12-P[14-25/0.1]-B[2-30/1]-L[8,10,12,15,18]

TLNNAN16-P[18-32/0.1]-B[2-30/1]-L[10,12,15,18,20]

TLNNAN20-P[22-35/0.1]-B[2-30/1]-L[12,15,18,20]

TLNNDN6-P[8-12/0.1]-B[5-30/1]-L[5,8,10]

TLNNDN8-P[10-16/0.1]-B[5-30/1]-L[5,8,10,12,15]

TLNNDN10-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

TLNNDN10T-P[12-20/0.1]-B[5-30/1]-L[10,12,15]

TLNNDN12-P[14-25/0.1]-B[5-30/1]-L[10,12,15,18]

TLNNDN16-P[18-32/0.1]-B[5-30/1]-L[12,15,18,20]

TLNNDN20-P[22-35/0.1]-B[5-30/1]-L[12,15,18,20]

導入側先端形状

材質

取付側外径 D

(φ)

熱処理

同軸度

導入側公差

導入側外径 P

(φ)

取付部長さ L

(mm)

位置決め部長さ B

(mm)

表面処理

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

丸

[スチール] SKD11相当

ズブ焼入

精級 φ0.02(表面処理あり)

精級 0/-0.02(表面処理あり)

8 ～ 12

5 ～ 10

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

[スチール] SKD11相当

ズブ焼入

精級 φ0.02(表面処理あり)

精級 0/-0.02(表面処理あり)

10 ～ 16

5 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

[スチール] SKD11相当

ズブ焼入

精級 φ0.02(表面処理あり)

精級 0/-0.02(表面処理あり)

12 ～ 20

10 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

[スチール] SKD11相当

10T

ズブ焼入

精級 φ0.02(表面処理あり)

精級 0/-0.02(表面処理あり)

12 ～ 20

10 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

[スチール] SKD11相当

ズブ焼入

精級 φ0.02(表面処理あり)

精級 0/-0.02(表面処理あり)

14 ～ 25

10 ～ 18

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

[スチール] SKD11相当

ズブ焼入

精級 φ0.02(表面処理あり)

精級 0/-0.02(表面処理あり)

8 ～ 12

5 ～ 10

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

[スチール] SKD11相当

ズブ焼入

精級 φ0.02(表面処理あり)

精級 0/-0.02(表面処理あり)

10 ～ 16

5 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

[スチール] SKD11相当

ズブ焼入

精級 φ0.02(表面処理あり)

精級 0/-0.02(表面処理あり)

12 ～ 20

10 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

[スチール] SKD11相当

10T

ズブ焼入

精級 φ0.02(表面処理あり)

精級 0/-0.02(表面処理あり)

12 ～ 20

10 ～ 15

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

ダイヤ

[スチール] SKD11相当

ズブ焼入

精級 φ0.02(表面処理あり)

精級 0/-0.02(表面処理あり)

14 ～ 25

10 ～ 18

5 ～ 30

ディコ−ト®処理

SKD11相当

ディコ−ト®処理

1個

丸

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

8 ～ 12

5 ～ 10

2 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

10 ～ 16

5 ～ 15

2 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

12 ～ 20

5 ～ 15

2 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

10T

ズブ焼入

精級 φ0.01

精級 0/-0.01

12 ～ 20

5 ～ 15

2 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

14 ～ 25

8 ～ 18

2 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

18 ～ 32

10 ～ 20

2 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

22 ～ 35

12 ～ 20

2 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

8 ～ 12

5 ～ 10

5 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

10 ～ 16

5 ～ 15

5 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

12 ～ 20

10 ～ 15

5 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

10T

ズブ焼入

精級 φ0.01

精級 0/-0.01

12 ～ 20

10 ～ 15

5 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

14 ～ 25

10 ～ 18

5 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

18 ～ 32

12 ～ 20

5 ～ 30

なし

SCM435

1個

ダイヤ

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

22 ～ 35

12 ～ 20

5 ～ 30

なし

SCM435

1個

丸

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

8 ～ 12

5 ～ 10

2 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

丸

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

10 ～ 16

5 ～ 15

2 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

丸

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

12 ～ 20

5 ～ 15

2 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

丸

[スチール] SCM435

10T

ズブ焼入

精級 φ0.01

精級 0/-0.01

12 ～ 20

5 ～ 15

2 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

丸

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

14 ～ 25

8 ～ 18

2 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

ダイヤ

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

8 ～ 12

5 ～ 10

5 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

ダイヤ

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

10 ～ 16

5 ～ 15

5 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

ダイヤ

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

12 ～ 20

10 ～ 15

5 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

ダイヤ

[スチール] SCM435

10T

ズブ焼入

精級 φ0.01

精級 0/-0.01

12 ～ 20

10 ～ 15

5 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

ダイヤ

[スチール] SCM435

ズブ焼入

精級 φ0.01

精級 0/-0.01

14 ～ 25

10 ～ 18

5 ～ 30

硬質クロムメッキ

SCM435

硬質クロムメッキ

1個

丸

[スチール] SCM415

浸炭焼入

精級 φ0.01

精級 0/-0.01

8 ～ 12

5 ～ 10

2 ～ 30

なし

SCM415

1個

丸

[スチール] SCM415

浸炭焼入

精級 φ0.01

精級 0/-0.01

10 ～ 16

5 ～ 15

2 ～ 30

なし

SCM415

1個

丸

[スチール] SCM415

浸炭焼入

精級 φ0.01

精級 0/-0.01

12 ～ 20

5 ～ 15

2 ～ 30

なし

SCM415

1個

丸

[スチール] SCM415

10T

浸炭焼入

精級 φ0.01

精級 0/-0.01

12 ～ 20

5 ～ 15

2 ～ 30

なし

SCM415

1個

丸

[スチール] SCM415

浸炭焼入

精級 φ0.01

精級 0/-0.01

14 ～ 25

8 ～ 18

2 ～ 30

なし

SCM415

1個

丸

[スチール] SCM415

浸炭焼入

精級 φ0.01

精級 0/-0.01

18 ～ 32

10 ～ 20

2 ～ 30

なし

SCM415

1個

丸

[スチール] SCM415

浸炭焼入

精級 φ0.01

精級 0/-0.01

22 ～ 35

12 ～ 20

2 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

浸炭焼入

精級 φ0.01

精級 0/-0.01

8 ～ 12

5 ～ 10

5 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

浸炭焼入

精級 φ0.01

精級 0/-0.01

10 ～ 16

5 ～ 15

5 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

浸炭焼入

精級 φ0.01

精級 0/-0.01

12 ～ 20

10 ～ 15

5 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

10T

浸炭焼入

精級 φ0.01

精級 0/-0.01

12 ～ 20

10 ～ 15

5 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

浸炭焼入

精級 φ0.01

精級 0/-0.01

14 ～ 25

10 ～ 18

5 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

浸炭焼入

精級 φ0.01

精級 0/-0.01

18 ～ 32

12 ～ 20

5 ～ 30

なし

SCM415

1個

ダイヤ

[スチール] SCM415

浸炭焼入

精級 φ0.01

精級 0/-0.01

22 ～ 35

12 ～ 20

5 ～ 30

なし

SCM415

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

P寸公差 -0.01～0または -0.02～0(並級は-0.05～0)、同軸度0.01または0.02(並級は0.03または0.05)の精級商品です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦焼入品

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
◦浸炭焼入品・硬質クロム品

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	18%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
◦ディコート^®処理品

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1～19	20～34	35～49	50～99	100～200	201～
値引率	基準単価	5%	10%	18%	25%	お見積り
出荷日	通常				＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし

納期

●焼入

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

●浸炭焼入・硬質クロムメッキ・ディコート^®処理

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ
ワークがひっかからないよう、従来より研磨逃げ溝を小さくしました。
ミスミ
治具用位置決めピン　並級ツバなしタイプ　おねじタイプ
P寸公差 0-0.05、同軸度0.03または0.05の並級商品です。
ミスミ
治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ
先端形状の選択が可能なタイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

治具用位置決めピン　精級ツバなしタイプ　おねじタイプのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

廃番となっていたピンの使用可能な互換品がありました

満足度：5.02022/12/05

古い冶具に使用されていたピンが廃番となっていたが、互換可能なピンがあり、復旧できました。

0人が参考にしています。

材料把持部材の一部

満足度：5.02020/01/23

材料把持部材の一部として採用。思っていたより軽量で使いやすいと思います。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品治具用位置決めピン　精級ツバなしタイプ　おねじタイプ	治具用位置決めピン　精級ツバなしタイプ　止めねじタイプ	治具用位置決めピン　並級ツバなしタイプ　おねじタイプ	治具用位置決めピン　精級ツバ付タイプ　おねじタイプ	【クリーン洗浄品】治具用位置決めピン　精級ツバなしタイプ　おねじタイプ	治具用位置決めピン　並級ツバなしタイプ　止めねじタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	2日目〜	2日目〜	6日目	2日目〜
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	該当なし	クリーン洗浄	該当なし
基本形状	治具ピンツバ無	治具ピンツバ無	治具ピンツバ無	治具ピンツバ付	治具ピンツバ無	治具ピンツバ無
導入側先端タイプ	先端R（B形状）	先端R（B形状）	先端R（B形状）	先端R（B形状）	先端R（B形状）	先端R（B形状）
取付側形状	おねじ	全周溝（止めねじ）	おねじ	おねじ	おねじ	全周溝（止めねじ）
