マーカーピン マイナス溝付タイプ
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が27型番あります。

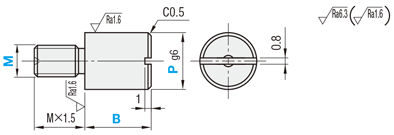

外形図・規格表
[ ! ]SUS304は研磨・センター穴無しの場合がございます。
| [ M ]材質 | [ S ]表面処理 | [ H ]硬度 | Type |
| S45C相当 | − | − | JPLB |
| 無電解ニッケルメッキ | − | JPLBM | |
| − | 焼入硬度 50〜55HRC | JPLBK | |
| SUS304 | − | − | JPLBS |
規格表
| 型式 | − | P | − | B | |
| JPLR6 JPLB8 | − − | P8.5 P9.5 | − − | B6.5 B3.2 | (六角穴付タイプ) (マイナス溝付タイプ) |
■P寸公差
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ねじ径が小さいサイズは、首下が細くなっていますので、お取扱いにご注意ください。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）
ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
| P | g6 |
| 3.0 | −0.002 |
| −0.008 | |
| 3.1～6.0 | −0.004 |
| −0.012 | |
| 6.1～10.0 | −0.005 |
| −0.014 | |
| 10.1～15.0 | −0.006 |
| −0.017 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | P 指定0.1mm単位 | B 指定0.1mm単位 | ￥基準単価 | |||||
| Type | M (並目) | ＊締付トルク N・cm | JPLB | JPLBM | JPLBK | JPLBS | ||
| JPLB JPLBM JPLBK JPLBS | 2 | − | 3.0〜6.0 | 5.0〜10.0 | 840 | 950 | - | 1,130 |
| 3 | 98 | 3.5〜7.0 | 2.0〜10.0 | 910 | 1,000 | 1,030 | 1,210 | |
| 4 | 225 | 4.5〜8.0 | 2.0〜10.0 | 960 | 1,040 | 1,070 | 1,260 | |
| 5 | 461 | 5.5〜12.0 | 2.0〜10.0 | 1,000 | 1,090 | 1,120 | 1,320 | |
| 6 | 784 | 6.5〜15.0 | 2.0〜12.0 | 1,100 | 1,190 | 1,230 | 1,460 | |
| 8 | 1911 | 8.5〜15.0 | 2.0〜12.0 | 1,170 | 1,290 | 1,300 | 1,610 | |
| 10 | 3783 | 10.5〜15.0 | 2.0〜12.0 | 1,270 | 1,400 | 1,410 | 1,740 | |
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）
ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。
追加工
| 5 | 日目出荷 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code |
| ML | ねじ部長さを変更 | ねじ部長さを変更します。指定1mm単位指定 [ ! ]M×1.5＜ML≦M×3 | JPLB3-P5-B7-ML8 | 200 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
- |
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
|
- ( - ) | 2日目 |
