ミスミ

スプリングステー

スプリングステー
通常単価(税別)
2,790円～4,384円
税込単価
3,069円～4,822円
通常出荷日：在庫品1日目当日出荷可能

スプリング機構の反力で扉の開閉作業を軽減できる、耐食性に優れたステンレス製ステーです。全開時で自動的に...

詳細を確認
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

小型天蓋用ステー

ミスミ

小型天蓋用ステー
通常価格(税別)： 259円 (税込価格：285円)

通常出荷日：在庫品1日目

よく一緒に見られています

ロータリーステー

ミスミ

ロータリーステー
通常価格(税別)： 1,165円 (税込価格：1,282円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

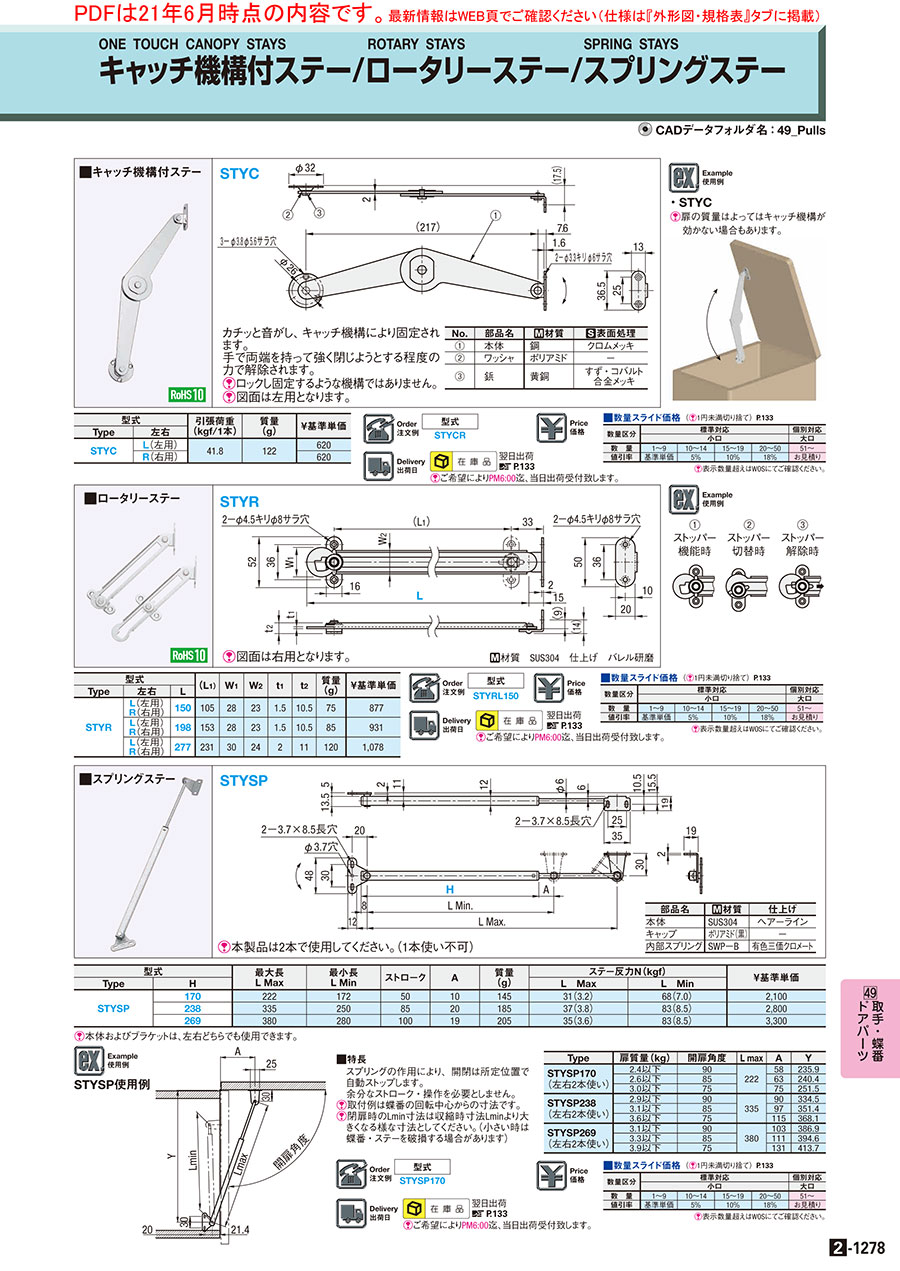

外形図・規格表


STYSP
部品名[ M ]材質仕上げ
本体SUS304ヘア−ライン
キャップポリアミド(黒)−
内部スプリングSWP－B有色三価クロメート


規格表

型式
STYSP170
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式最大長
L Max		最小長
L Min		ストロ−クA質量
(g)		ステ−反力N(kgf)￥基準単価
TypeHL MaxL Min
STYSP170222172501014531(3.2)68(7.0)2,205
238335250852018537(3.8)83(8.5)2,940
2693802801001920535(3.6)83(8.5)3,465
[ ! ]本体およびブラケットは、左右どちらでも使用できます。
[ ! ]本製品は2本で使用してください。(1本使い不可)
Type扉質量(kg)開扉角度L maxAY
STYSP170
(左右2本使い)		2.4以下9022258235.9
2.6以下8563240.4
3.0以下7575251.5
STYSP238
(左右2本使い)		2.9以下9033590334.5
3.1以下8597351.4
3.6以下75115368.1
STYSP269
(左右2本使い)		3.1以下90380103386.9
3.3以下85111394.6
3.9以下75131413.7


製品仕様

スプリングの作用により、開閉は所定位置で自動ストップします。
余分なストローク・操作を必要としません。
[ ! ]取付例は蝶番の回転中心からの寸法です。
[ ! ]閉扉時のLmin寸法は収縮時寸法Lminより大きくなる様な寸法としてください。（小さい時は蝶番・ステーを破損する場合があります）

型番リスト

表示件数
  • 1
    • 型番
    STYSP170
    STYSP238
    STYSP269

    伸縮時長さ【範囲選択】

    (mm)

    最大長

    (mm)

    ストローク

    (mm)

    長さ H

    (mm)

    		RoHS?最小発注数量
    201～300
    222
    50
    170
    10
    1個
    301～
    335
    85
    238
    10
    1個
    301～
    380
    100
    269
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,790円
    ( 3,069円 )
    在庫品1日目当日出荷可能
    3,719円
    ( 4,091円 )
    在庫品1日目当日出荷可能
    4,384円
    ( 4,822円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    スプリング機構の反力で扉の開閉作業を軽減できる、耐食性に優れたステンレス製ステーです。全開時で自動的にストップし、上開き扉の保持に最適です。2本使いでご使用いただけます。

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜910〜1415〜1920〜5051～
    値引率基準単価5％10％18％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    在庫品
    		翌日出荷
    >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 天蓋用ステー 画像

      ミスミ

      天蓋用ステー

      汎用的なステンレス製の天蓋用ステーで、左用・右用の2タイプから選定可能です。

    • キャッチ機構付ステー 画像

      ミスミ

      キャッチ機構付ステー

      160度の角度で簡易ストッパーが作動するステンレス製ステーです。ロックして固定するような機構ではなく、カチッと音がし、キャッチ機構により固定されます。

    • ステー 画像

      ミスミ

      ステー

      保持荷重15kgfの汎用的なステンレス製のステーです。ストローク長違いで2サイズのご用意です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
