ＳＵＳ４４０Ｃフリープレート
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目～5日目一部当日出荷可能
【特長】・寸法・公差・仕上方法をフリーに選定可能なプレートです。
- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が64型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

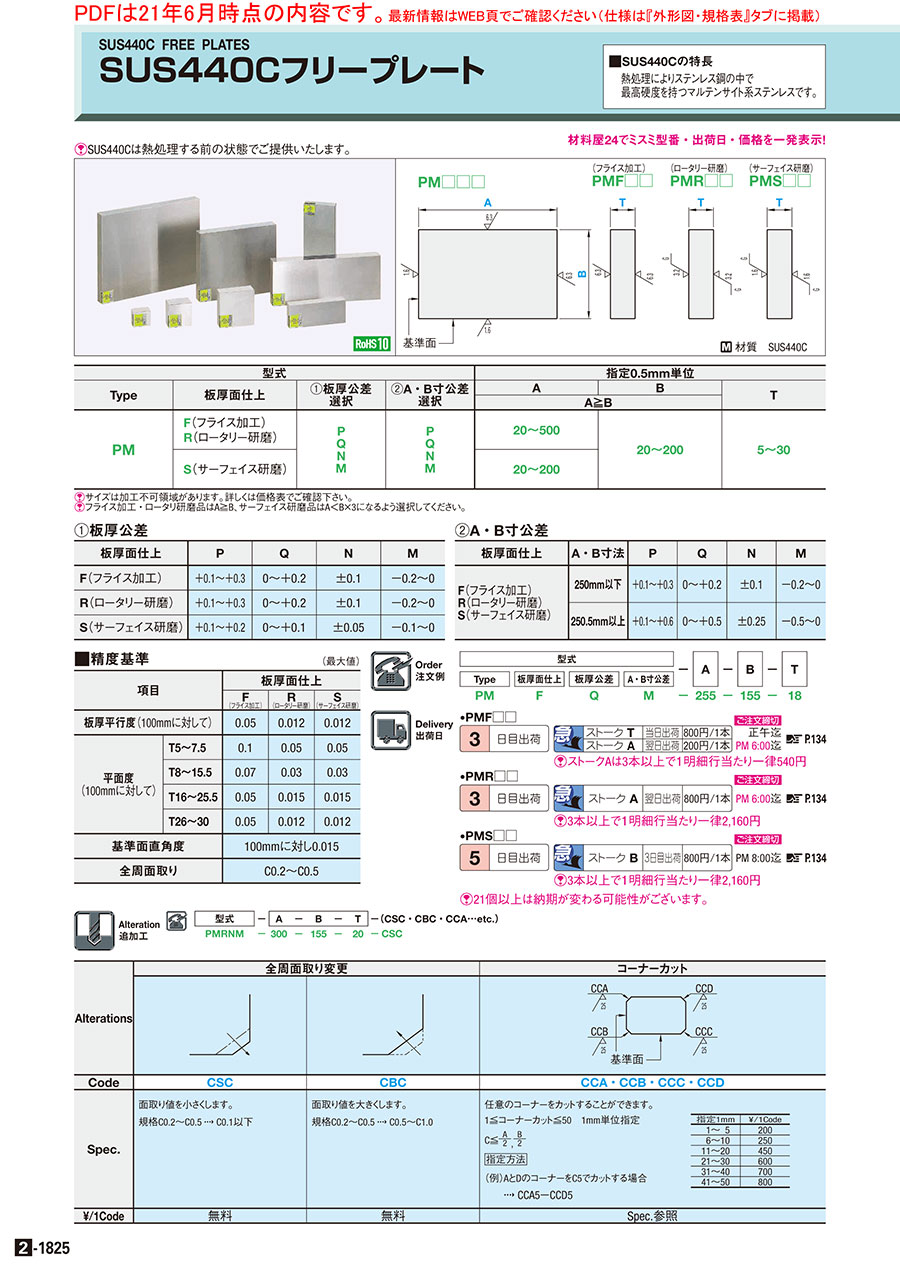

外形図・規格表
外形図
（フライス加工）
（ロータリー研磨）
（サーフェイス研磨）
PM□□□
PMF□□
PMR□□
PMS□□
[ M ]材質 SUS440C
規格表
| 型式 | − | A | − | B | − | T | ||||||
| Type | 板厚面仕上 | 板厚公差 | A・B寸公差 | |||||||||
| PM | F | Q | M | − | 255 | − | 155 | − | 18 | |||
| 型式 | 指定0.5mm単位 | |||||
| Type | 板厚面仕上 | ①板厚公差 選択 | ②A・B寸公差選択 | A | B | T |
| A≧B | ||||||
| PM | F(フライス加工) R(ロータリー研磨) | P Q N M | P Q N M | 20〜500 | 20〜200 | 5〜30 |
| S(サーフェイス研磨) | 20〜200 | |||||
[ ! ]フライス加工・ロータリ研磨品はA≧B、サーフェイス研磨品はA＜B×3になるよう選択してください。
①板厚公差
②A・B寸公差
■精度基準 （最大値）
| 板厚面仕上 | P | Q | N | M |
| F(フライス加工) | ＋0.1〜＋0.3 | 0〜＋0.2 | ±0.1 | −0.2〜0 |
| R(ロータリー研磨) | ＋0.1〜＋0.3 | 0〜＋0.2 | ±0.1 | −0.2〜0 |
| S(サーフェイス研磨) | ＋0.1〜＋0.2 | 0〜＋0.1 | ±0.05 | −0.1〜0 |
②A・B寸公差
| 板厚面仕上 | A・B寸法 | P | Q | N | M |
| F(フライス加工) R(ロータリー研磨) S(サーフェイス研磨) | 250mm以下 | ＋0.1〜＋0.3 | 0〜＋0.2 | ±0.1 | −0.2〜0 |
| 250.5mm以上 | ＋0.1〜＋0.6 | 0〜＋0.5 | ±0.25 | −0.5〜0 |
■精度基準 （最大値）
| 項目 | 板厚面仕上 | |||
| F (フライス加工) | R (ロータリー研磨) | S (サーフェイス研磨) | ||
| 板厚平行度(100mmに対して) | 0.05 | 0.012 | 0.012 | |
| 平面度 (100mmに対して) | T5〜7.5 | 0.1 | 0.05 | 0.05 |
| T8〜15.5 | 0.07 | 0.03 | 0.03 | |
| T16〜25.5 | 0.05 | 0.015 | 0.015 | |
| T26〜30 | 0.05 | 0.012 | 0.012 | |
| 基準面直角度 | 100mmに対し0.015 | |||
| 全周面取り | C0.2〜C0.5 | |||
追加工
| 型式 | - | A | - | B | - | T | - | (CSC・CBC・CCA…etc.) |
| PMRNM | - | 300 | - | 155 | - | 20 | - | CSC |
| Alterations | 全周面取り変更 | コーナーカット | |||||||||||||||||||||||
 |  |  | |||||||||||||||||||||||
| Code | CSC | CBC | CCA・CCB・CCC・CCD | ||||||||||||||||||||||
| Spec. | 面取り値を小さくします。 規格C0.2 ～C0.5 →C0.1以下 | 面取り値を大きくします。 規格C0.2 ～C0.5 →C0.5～C1.0 | 任意のコーナーをカットすることができます。 1≦コーナーカット≦50 1mm単位指定
→CCA5－CCD5 |
| |||||||||||||||||||||
| ¥/1Code | 無料 | 無料 | Spec.参照 | ||||||||||||||||||||||
関連リンク
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 4日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】・寸法・公差・仕上方法をフリーに選定可能なプレートです。
ご注意
- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
[ ! ]金額はWOSにてご確認ください。
[ ! ]金額はWOSにてご確認ください。
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 5 | 5.5〜6 | 6.5〜8 | 8.5〜10 | 10.5〜12 | 12.5〜15 | 15.5〜20 | 20.5〜25 | 25.5〜30 |
| PMF□□ (6面フライス) | 20 〜 50 | 20〜25 | |||||||||
| 50.5〜 75 | |||||||||||
| 75.5〜 100 | |||||||||||
| 100.5〜 250 | − | − | |||||||||
| 250.5〜 350 | − | − | − | ||||||||
| 25.5〜 50 | 25.5〜40 | ||||||||||
| 50.5〜 75 | |||||||||||
| 75.5〜 100 | |||||||||||
| 100.5〜 200 | − | − | |||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 40.5〜 50 | 40.5〜60 | ||||||||||
| 50.5〜 75 | |||||||||||
| 75.5〜 100 | |||||||||||
| 100.5〜 200 | − | − | |||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 60.5〜 75 | 60.5〜80 | ||||||||||
| 75.5〜 100 | |||||||||||
| 100.5〜 200 | − | − | |||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 80.5〜 100 | 80.5〜100 | − | − | ||||||||
| 100.5〜 200 | − | − | |||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 100.5〜 125 | 100.5〜125 | − | − | ||||||||
| 125.5〜 200 | − | − | |||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 125.5〜 200 | 125.5〜150 | − | − | ||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 150.5〜 200 | 150.5〜160 | − | − | ||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 160.5〜 200 | 160.5〜200 | − | − | ||||||||
| 200.5〜 500 | − | − | − |
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 5 | 5.5〜6 | 6.5〜8 | 8.5〜10 | 10.5〜12 | 12.5〜15 | 15.5〜20 | 20.5〜25 | 25.5〜30 |
| PMR□□ (側面フライス 板厚面ロータリー研磨) | 20 〜 50 | 20〜25 | |||||||||
| 50.5〜 75 | |||||||||||
| 75.5〜 100 | |||||||||||
| 100.5〜 250 | − | − | |||||||||
| 250.5〜 350 | − | − | − | ||||||||
| 25.5〜 50 | 25.5〜40 | ||||||||||
| 50.5〜 75 | |||||||||||
| 75.5〜 100 | |||||||||||
| 100.5〜 200 | − | − | |||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 40.5〜 50 | 40.5〜60 | ||||||||||
| 50.5〜 75 | |||||||||||
| 75.5〜 100 | |||||||||||
| 100.5〜 200 | − | − | |||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 60.5〜 75 | 60.5〜80 | ||||||||||
| 75.5〜 100 | |||||||||||
| 100.5〜 200 | − | − | |||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 80.5〜 100 | 80.5〜100 | − | − | ||||||||
| 100.5〜 200 | − | − | |||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 100.5〜 125 | 100.5〜125 | − | − | ||||||||
| 125.5〜 200 | − | − | |||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 125.5〜 200 | 125.5〜150 | − | − | ||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 150.5〜 200 | 150.5〜160 | − | − | ||||||||
| 200.5〜 500 | − | − | − | ||||||||
| 160.5〜 200 | 160.5〜200 | − | − | ||||||||
| 200.5〜 500 | − | − | − |
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 5 | 5.5〜6 | 6.5〜8 | 8.5〜10 | 10.5〜12 | 12.5〜15 | 15.5〜20 | 20.5〜25 | 25.5〜30 |
| PMS□□ (側面フライス 板厚面サーフェイス研磨) | 20 〜 50 | 20〜25 | |||||||||
| 50.5〜 75 | |||||||||||
| 75.5〜 100 | |||||||||||
| 100.5〜 200 | − | − | |||||||||
| 25.5～ 50 | 25.5〜40 | ||||||||||
| 50.5〜 75 | |||||||||||
| 75.5〜 100 | |||||||||||
| 100.5〜 200 | − | − | |||||||||
| 40.5〜 50 | 40.5〜60 | ||||||||||
| 50.5〜 75 | |||||||||||
| 75.5〜 100 | |||||||||||
| 100.5〜 200 | − | − | |||||||||
| 60.5〜 75 | 60.5〜80 | ||||||||||
| 75.5〜 100 | |||||||||||
| 100.5〜 200 | − | − | |||||||||
| 80.5〜 100 | 80.5〜100 | ||||||||||
| 100.5〜 200 | − | − | |||||||||
| 100.5〜 200 | 100.5〜125 | − | − | ||||||||
| 125.5〜 200 | 125.5〜150 | − | − | ||||||||
| 150.5〜 200 | 150.5〜160 | − | − | ||||||||
| 160.5〜 200 | 160.5〜200 | − | − |
納期
●PMF□□
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークT | 当日出荷 | 800円/1本 | 正午迄 | >>こちら |
ストークA | 翌日出荷 | 200円/1本 | PM 6:00迄 |
●PMR□□
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA | 翌日出荷 | 800円/1本 | PM 6:00迄 | >>こちら |
●PMS□□
| 5 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークB | 3日目出荷 | 800円/1本 | PM 8:00迄 | >>こちら |
[ ! ]21個以上は納期が変わる可能性がございます。
出荷日については、こちらをご覧ください。
概要・仕様
仕様・概要
6面フライス
6面フライス＋上下面ロータリー
6面フライス＋上下面サーフェイス
6面フライス＋上下面ロータリー
6面フライス＋上下面サーフェイス
