ＳＫＳ９３フリープレート （油焼入用）
- chemSHERPA対応品あり
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：1日目～3日目一部当日出荷可能
【特長】・寸法・公差・仕上方法をフリーに選定可能なプレートです。
- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が80型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

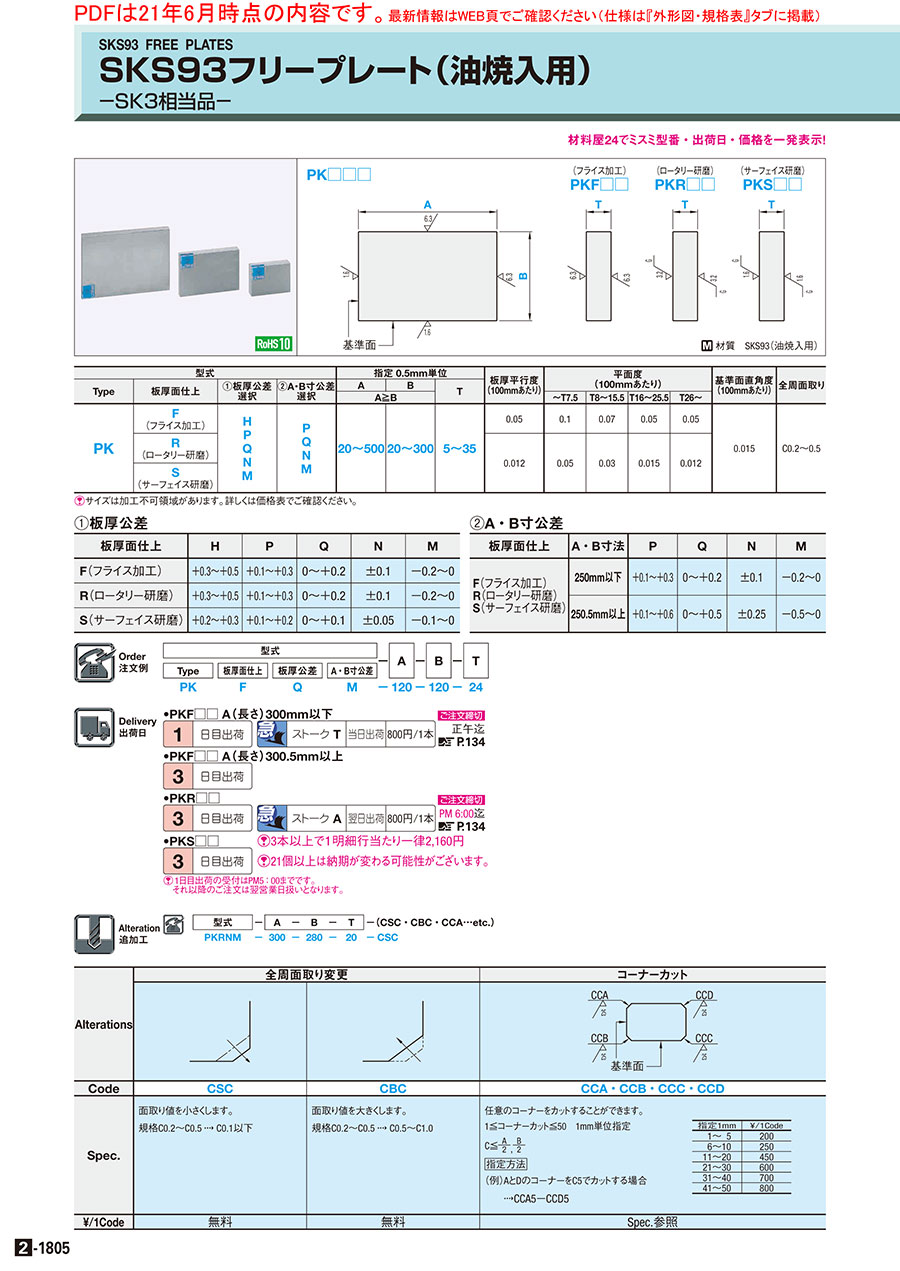

外形図・規格表
外形図
PK□□□
（フライス加工）
PKF□□
PKF□□
（ロータリー研磨）
PKR□□
PKR□□
（サーフェイス研磨）
PKS□□
PKS□□
[ M ]材質 SKS93（油焼入用）
規格表
| 型式 | − | A | − | B | − | T | ||||||
| Type | 板厚面仕上 | 板厚公差 | A・B寸公差 | |||||||||
| PK | F | Q | M | − | 120 | − | 120 | − | 24 | |||
| 型式 | 指定 0.5mm単位 | 板厚平行度 (100mmあたり) | 平面度 (100mmあたり) | 基準面直角度 (100mmあたり) | 全周面取り | ||||||||
| Type | 板厚面仕上 | ①板厚公差 選択 | ②A・B寸公差 選択 | A | B | T | |||||||
| A≧B | ～T7.5 | T8～15.5 | T16～25.5 | T26～ | |||||||||
| PK | F (フライス加工) | H P Q N M | P Q N M | 20～500 | 20～300 | 5～35 | 0.05 | 0.1 | 0.07 | 0.05 | 0.05 | 0.015 | C0.2～0.5 |
| R (ロータリー研磨) | 0.012 | 0.05 | 0.03 | 0.015 | 0.012 | ||||||||
| S (サーフェイス研磨) | |||||||||||||
①板厚公差
| 板厚面仕上 | H | P | Q | N | M |
| F(フライス加工) | ＋0.3～＋0.5 | ＋0.1～＋0.3 | 0～＋0.2 | ±0.1 | −0.2～0 |
| R(ロータリー研磨) | ＋0.3～＋0.5 | ＋0.1～＋0.3 | 0～＋0.2 | ±0.1 | −0.2～0 |
| S(サーフェイス研磨) | ＋0.2～＋0.3 | ＋0.1～＋0.2 | 0～＋0.1 | ±0.05 | −0.1～0 |
| 板厚面仕上 | A・B寸法 | P | Q | N | M |
| F(フライス加工) R(ロータリー研磨) S(サーフェイス研磨) | 250mm以下 | ＋0.1～＋0.3 | 0～＋0.2 | ±0.1 | −0.2～0 |
| 250.5mm以上 | ＋0.1～＋0.6 | 0～＋0.5 | ±0.25 | −0.5～0 |
追加工
| 型式 | − | A | − | B | − | T | − | (CSC・CBC・CCA…etc.) |
| PKRNM | − | 300 | − | 280 | − | 20 | − | CSC |
| Alterations | 全周面取り変更 | コーナーカット | |||||||||||||||||||||
 |  |  | |||||||||||||||||||||
| Code | CSC | CBC | CCA・CCB・CCC・CCD | ||||||||||||||||||||
| Spec. | 面取り値を小さくします。 規格C0.2～C0.5 →C0.1以下 | 面取り値を大きくします。 規格C0.2～C0.5 →C0.5～C1.0 | 任意のコーナーをカットすることができます。 1≦コーナーカット≦50 1mm単位指定
（例）AとDのコーナーをC5でカットする場合 →CCA5－CCD5 |
| |||||||||||||||||||
| ¥/1Code | 無料 | 無料 | Spec.参照 | ||||||||||||||||||||
関連リンク
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
規格外品サービスによくある質問
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 1日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】・寸法・公差・仕上方法をフリーに選定可能なプレートです。
ご注意
- 総重量30Kgを超える商品の場合、原則的に車上渡しとなります。フォークなどの積み下ろし機材をご用意ください。
- 50Kgを超える商品の場合は、木枠梱包となります。サイズにより50㎏以下でも木枠梱包となる場合があります。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
[ ! ]金額はWOSにてご確認ください。
[ ! ]金額はWOSにてご確認ください。
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 5～7 | 7.5～9 | 9.5～11 | 11.5～13 | 13.5～16 | 16.5～20 | 20.5～22 | 22.5～25 | 25.5～28 | 28.5～30 | 30.5～35 |
| PKF□□ (6面フライス) | 20 ～ 50 | 20～25 | |||||||||||
| 50.5～ 75 | |||||||||||||
| 75.5～ 100 | |||||||||||||
| 100.5～ 250 | |||||||||||||
| 25.5～ 50 | 25.5～40 | ||||||||||||
| 50.5～ 75 | |||||||||||||
| 75.5～ 100 | |||||||||||||
| 100.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 40.5～ 50 | 40.5～60 | ||||||||||||
| 50.5～ 75 | |||||||||||||
| 75.5～ 100 | |||||||||||||
| 100.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 60.5～ 75 | 60.5～80 | ||||||||||||
| 75.5～ 100 | |||||||||||||
| 100.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 80.5～ 100 | 80.5～100 | ||||||||||||
| 100.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 100.5～ 125 | 100.5～125 | ||||||||||||
| 125.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 125.5～ 200 | 125.5～150 | ||||||||||||
| 200.5～ 500 | |||||||||||||
| 150.5～ 200 | 150.5～160 | ||||||||||||
| 200.5～ 500 | |||||||||||||
| 160.5～ 200 | 160.5～200 | − | |||||||||||
| 200.5～ 500 | − | ||||||||||||
| 200.5～ 500 | 200.5～250 | − | |||||||||||
| 250.5～ 500 | 250.5～300 | − |
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 5～7 | 7.5～9 | 9.5～11 | 11.5～13 | 13.5～16 | 16.5～20 | 20.5～22 | 22.5～25 | 25.5～28 | 28.5～30 | 30.5～35 |
| PKR□□ (側面フライス 板厚面ロータリー研磨) | 20 ～ 50 | 20～25 | |||||||||||
| 50.5～ 75 | |||||||||||||
| 75.5～ 100 | |||||||||||||
| 100.5～ 250 | |||||||||||||
| 25.5～ 50 | 25.5～40 | ||||||||||||
| 50.5～ 75 | |||||||||||||
| 75.5～ 100 | |||||||||||||
| 100.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 40.5～ 50 | 40.5～60 | ||||||||||||
| 50.5～ 75 | |||||||||||||
| 75.5～ 100 | |||||||||||||
| 100.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 60.5～ 75 | 60.5～80 | ||||||||||||
| 75.5～ 100 | |||||||||||||
| 100.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 80.5～ 100 | 80.5～100 | ||||||||||||
| 100.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 100.5～ 125 | 100.5～125 | ||||||||||||
| 125.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 125.5～ 200 | 125.5～150 | ||||||||||||
| 200.5～ 500 | |||||||||||||
| 150.5～ 200 | 150.5～160 | ||||||||||||
| 200.5～ 500 | |||||||||||||
| 160.5～ 200 | 160.5～200 | − | |||||||||||
| 200.5～ 500 | − | ||||||||||||
| 200.5～ 500 | 200.5～250 | − | |||||||||||
| 250.5～ 500 | 250.5～300 | − |
[ ! ]金額はWOSにてご確認ください。
| 型式 | A | T B | 5～7 | 7.5～9 | 9.5～11 | 11.5～13 | 13.5～16 | 16.5～20 | 20.5～22 | 22.5～25 | 25.5～28 | 28.5～30 | 30.5～35 |
| PKS□□ (側面フライス 板厚面サーフェイス研磨) | 20 ～ 50 | 20～25 | |||||||||||
| 50.5～ 75 | |||||||||||||
| 75.5～ 100 | |||||||||||||
| 100.5～ 250 | |||||||||||||
| 25.5～ 50 | 25.5～40 | ||||||||||||
| 50.5～ 75 | |||||||||||||
| 75.5～ 100 | |||||||||||||
| 100.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 40.5～ 50 | 40.5～60 | ||||||||||||
| 50.5～ 75 | |||||||||||||
| 75.5～ 100 | |||||||||||||
| 100.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 60.5～ 75 | 60.5～80 | ||||||||||||
| 75.5～ 100 | |||||||||||||
| 100.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 80.5～ 100 | 80.5～100 | ||||||||||||
| 100.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 100.5～ 125 | 100.5～125 | ||||||||||||
| 125.5～ 200 | |||||||||||||
| 200.5～ 500 | |||||||||||||
| 125.5～ 200 | 125.5～150 | ||||||||||||
| 200.5～ 500 | |||||||||||||
| 150.5～ 200 | 150.5～160 | ||||||||||||
| 200.5～ 500 | |||||||||||||
| 160.5～ 200 | 160.5～200 | − | |||||||||||
| 200.5～ 500 | − | ||||||||||||
| 200.5～ 500 | 200.5～250 | − | |||||||||||
| 250.5～ 500 | 250.5～300 | − |
概要・仕様
仕様・概要
6面フライス
6面フライス＋上下面ロータリー
6面フライス＋上下面サーフェイス
6面フライス＋上下面ロータリー
6面フライス＋上下面サーフェイス
