スプリング付取手
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

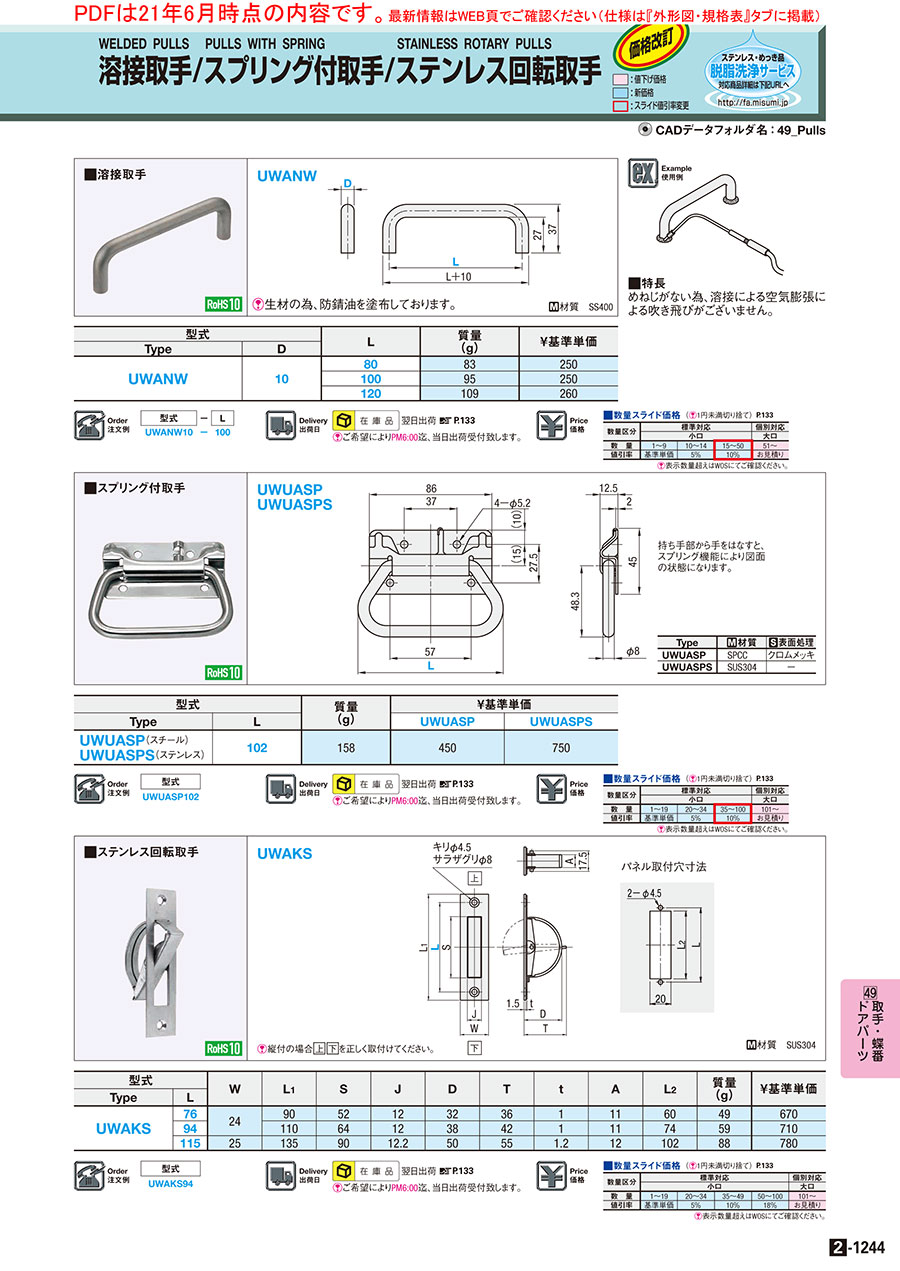

外形図・規格表
UWUASP
UWUASPS
UWUASPS
持ち手部から手をはなすと、
スプリング機能により図面の状態になります。
スプリング機能により図面の状態になります。
| Type | [ M ]材質 | [ S ]表面処理 |
| UWUASP | SPCC | クロムメッキ |
| UWUASPS | SUS304 | − |
規格表
| 型式 |
| UWUASP102 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 質量 (g) | ￥基準単価 | ||
| Type | L | UWUASP | UWUASPS | |
| UWUASP(スチ−ル) UWUASPS(ステンレス) | 102 | 158 | 473 | 788 |
製品仕様
■表面処理詳細
| 名称 | 層厚さ （μm） | 処理できる材質 | 使用例 | 目的・特長 | 備考 | Type |
|---|---|---|---|---|---|---|
| クロムメッキ | - | 鉄鋼 銅 黄銅 | - | 光沢ある外観 耐食性良好 クロムメッキ同士の摺動は焼付きやすい | 必要に応じ、ニッケルの下地メッキをする 深い凹みは不可 | UWUASP |
その他の表面処理については こちら
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | スプリング付取手 | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | スプリング付取手 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | 外止め | 外止め | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
- |
867円 ( 954円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】スプリング付の取手です。使用しない時（持ち手から手を離した時）、スプリング機能でたたまれた位置に戻るので、邪魔になりません。
