ミスミ

板金コの字取手

板金コの字取手
  • chemSHERPA対応品あり
通常単価(税別)
916円～1,829円
税込単価
1,008円～2,012円
通常出荷日：在庫品1日目当日出荷可能

【特長】板金製作の為、鋳物や溶接タイプよりも安価な、コの字型の取手です。材質SUS304で容易に取付可...

詳細を確認
  • 取手・ノブの特長についてはこちらご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

この商品のクリーン洗浄品

【クリーン洗浄品】板金コの字取手

ミスミ

【クリーン洗浄品】板金コの字取手

通常出荷日：3 日目

よく一緒に見られています

【エコノミーシリーズ】 RoHS対応 取手 丸棒

ミスミ

【エコノミーシリーズ】 RoHS対応 取手 丸棒
通常価格(税別)： 220円 (税込価格：242円)

通常出荷日：在庫品1日目

未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

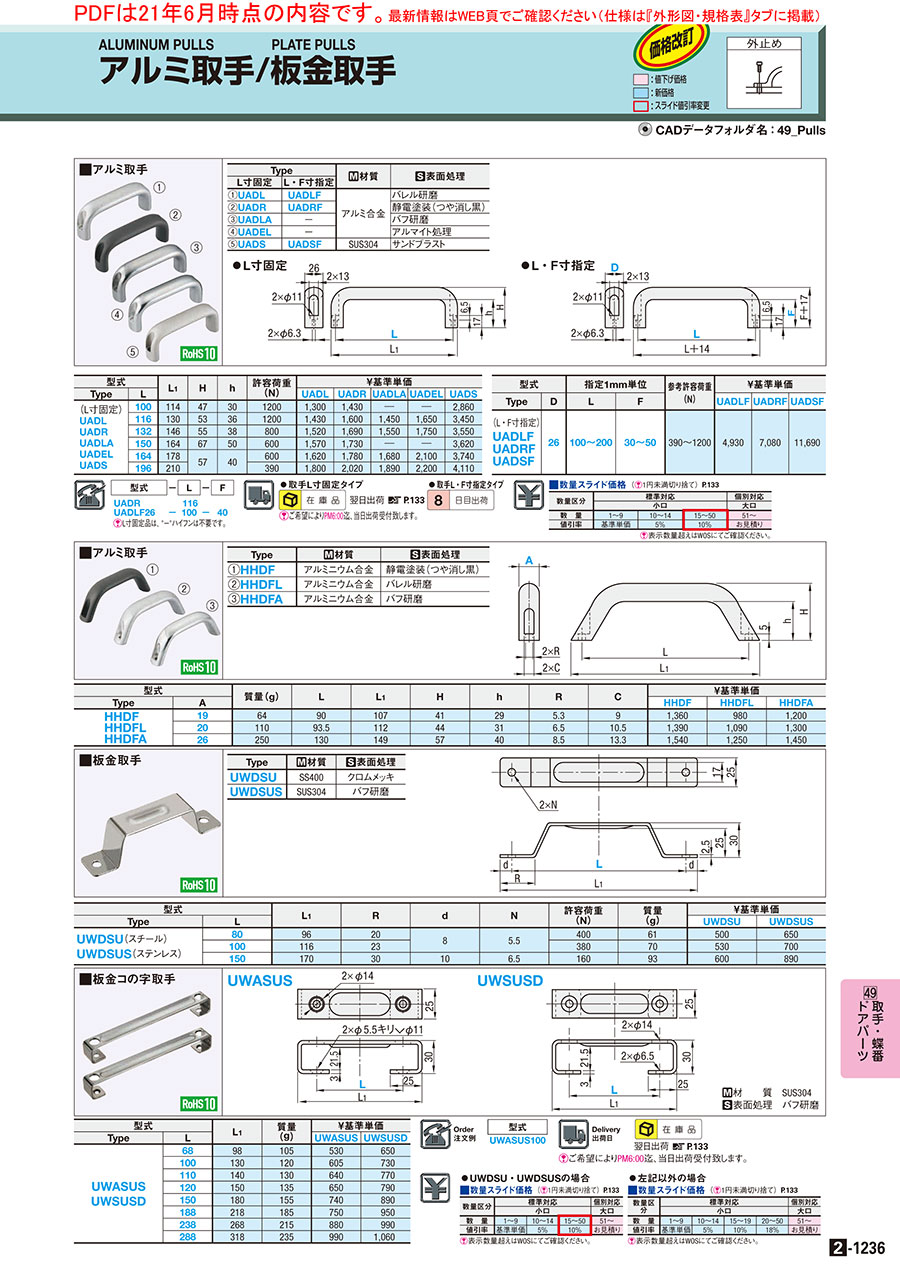

外形図・規格表



UWASUS

UWSUSD

板金コの字取手:関連画像
[ M ]材質：SUS304　[ S ]表面処理：バフ研磨


規格表

型式
UWASUS100
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L1質量
(g)		￥基準単価
TypeLUWASUSUWSUSD
UWASUS
UWSUSD		6898105557683
100130120635767
110140130672809
120150135683830
150180155777935
188218185788998
2382682159241,040
2883182351,0401,113


関連部品

 ねじ取手用座金ナット
カテゴリページねじ・ボルト
カテゴリ		取手
カテゴリ		ナット
カテゴリ
代表商品ばね座金・平座金組込
六角穴付ボルト		取手用座金ナット-単品販売-
画像

板金コの字取手 関連画像1_関連部品

板金コの字取手 関連画像2_関連部品

板金コの字取手 関連画像3_関連部品

関連商品

商品名板金コの字取手アングル取手
鋳物オフセットタイプ		アングル取手
小径タイプ		アングル取手
アルミタイプ		アングル取手
丸棒グリップタイプ 		丸棒取手
寸法固定タイプ
写真

板金コの字取手 関連画像1_関連商品

板金コの字取手 関連画像2_関連商品

板金コの字取手 関連画像3_関連商品

板金コの字取手 関連画像4_関連商品

板金コの字取手 関連画像5_関連商品

板金コの字取手 関連画像6_関連商品

U字形種類U字形アングル取手アングル取手アングル取手アングル取手丸棒取手
取付方法外止め外止めめねじ外止め外止めめねじ

取手全商品リストは こちら

注意事項

  • 締め付けトルクは設定していません。
  • 部品精度（直角度）については設定していません。

型番リスト

表示件数
  • 1
    • 型番
    UWASUS68
    UWASUS100
    UWASUS110
    UWASUS120
    UWASUS150
    UWASUS188
    UWASUS238
    UWASUS288
    UWSUSD68
    UWSUSD100
    UWSUSD110
    UWSUSD120
    UWSUSD150
    UWSUSD188
    UWSUSD238
    UWSUSD288

    取付ピッチ【範囲選択】

    (mm)

    取付ピッチ

    (mm)

    長手寸法

    (mm)

    穴形状

    		RoHS?最小発注数量
    ～100
    68
    98
    皿ザグリ
    10
    1個
    ～100
    100
    130
    皿ザグリ
    10
    1個
    101～150
    110
    140
    皿ザグリ
    10
    1個
    101～150
    120
    150
    皿ザグリ
    10
    1個
    101～150
    150
    180
    皿ザグリ
    10
    1個
    151～200
    188
    218
    皿ザグリ
    10
    1個
    201～300
    238
    268
    皿ザグリ
    10
    1個
    201～300
    288
    318
    皿ザグリ
    10
    1個
    ～100
    68
    98
    通し穴
    10
    1個
    ～100
    100
    130
    通し穴
    10
    1個
    101～150
    110
    140
    通し穴
    10
    1個
    101～150
    120
    150
    通し穴
    10
    1個
    101～150
    150
    180
    通し穴
    10
    1個
    151～200
    188
    218
    通し穴
    10
    1個
    201～300
    238
    269
    通し穴
    10
    1個
    201～300
    288
    318
    通し穴
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    916円
    ( 1,008円 )
    在庫品1日目当日出荷可能

    SL-UWASUS68

    1,045円
    ( 1,150円 )
    在庫品1日目当日出荷可能

    SL-UWASUS100

    1,105円
    ( 1,216円 )
    在庫品1日目当日出荷可能

    SL-UWASUS110

    1,122円
    ( 1,234円 )
    在庫品1日目当日出荷可能

    SL-UWASUS120

    1,278円
    ( 1,406円 )
    在庫品1日目当日出荷可能

    SL-UWASUS150

    1,296円
    ( 1,426円 )
    在庫品1日目当日出荷可能

    SL-UWASUS188

    1,519円
    ( 1,671円 )
    在庫品1日目当日出荷可能

    SL-UWASUS238

    1,710円
    ( 1,881円 )
    在庫品1日目当日出荷可能

    SL-UWASUS288

    1,122円
    ( 1,234円 )
    在庫品1日目当日出荷可能

    SL-UWSUSD68

    1,261円
    ( 1,387円 )
    在庫品1日目当日出荷可能

    SL-UWSUSD100

    1,330円
    ( 1,463円 )
    在庫品1日目当日出荷可能

    SL-UWSUSD110

    1,365円
    ( 1,502円 )
    在庫品1日目当日出荷可能

    SL-UWSUSD120

    1,538円
    ( 1,692円 )
    在庫品1日目当日出荷可能

    SL-UWSUSD150

    1,641円
    ( 1,805円 )
    在庫品1日目当日出荷可能

    SL-UWSUSD188

    1,710円
    ( 1,881円 )
    在庫品1日目当日出荷可能

    SL-UWSUSD238

    1,829円
    ( 2,012円 )
    在庫品1日目当日出荷可能

    SL-UWSUSD288

  • 1

    • 詳細情報

    基本情報

    【特長】板金製作の為、鋳物や溶接タイプよりも安価な、コの字型の取手です。材質SUS304で容易に取付可能です。皿ザグリタイプ・通し穴タイプのご用意です。

    ご注意

    • 取手・ノブの特長についてはこちらご確認ください。
    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    板金コの字取手のレビュー
    5平均満足度：5.03件のレビュー
    製品
    5
    満足度：5.02022/11/10
    この商品は製品に取り付けているものです。お客様がこの商品で製品を持ちやすくなればと思って装備しているものです。実際の持ち...もっと読む
    0人が参考にしています。
    金型部品
    5
    満足度：5.02021/12/17
    規格品として在庫が豊富にあり翌日には手元に届いて、なおかつ価格も安いほうです。コスパがいいので、よく利用させていただいて...もっと読む
    0人が参考にしています。
    製品への組み込み
    5
    満足度：5.02021/09/02
    少量で必要となったが、コストパフォーマンスも良く品質的にも問題なく使用することが出来きました。
