メカニカル部品技術窓口
丸棒取手 おねじタイプ
- 通常単価(税別)
- 277円～1,022円
- 税込単価
- 305円～1,124円
【特長】汎用的な丸棒取手のおねじタイプです。取り付け相手に丸穴を開け、ナット止...
詳細情報を確認するご注意
- タイプ：UWANMについて旧材質：SUM24Lから新材質：SUM23へ切替中です。 在庫なくなり次第新材質に切り替わります。
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が16型番あります。

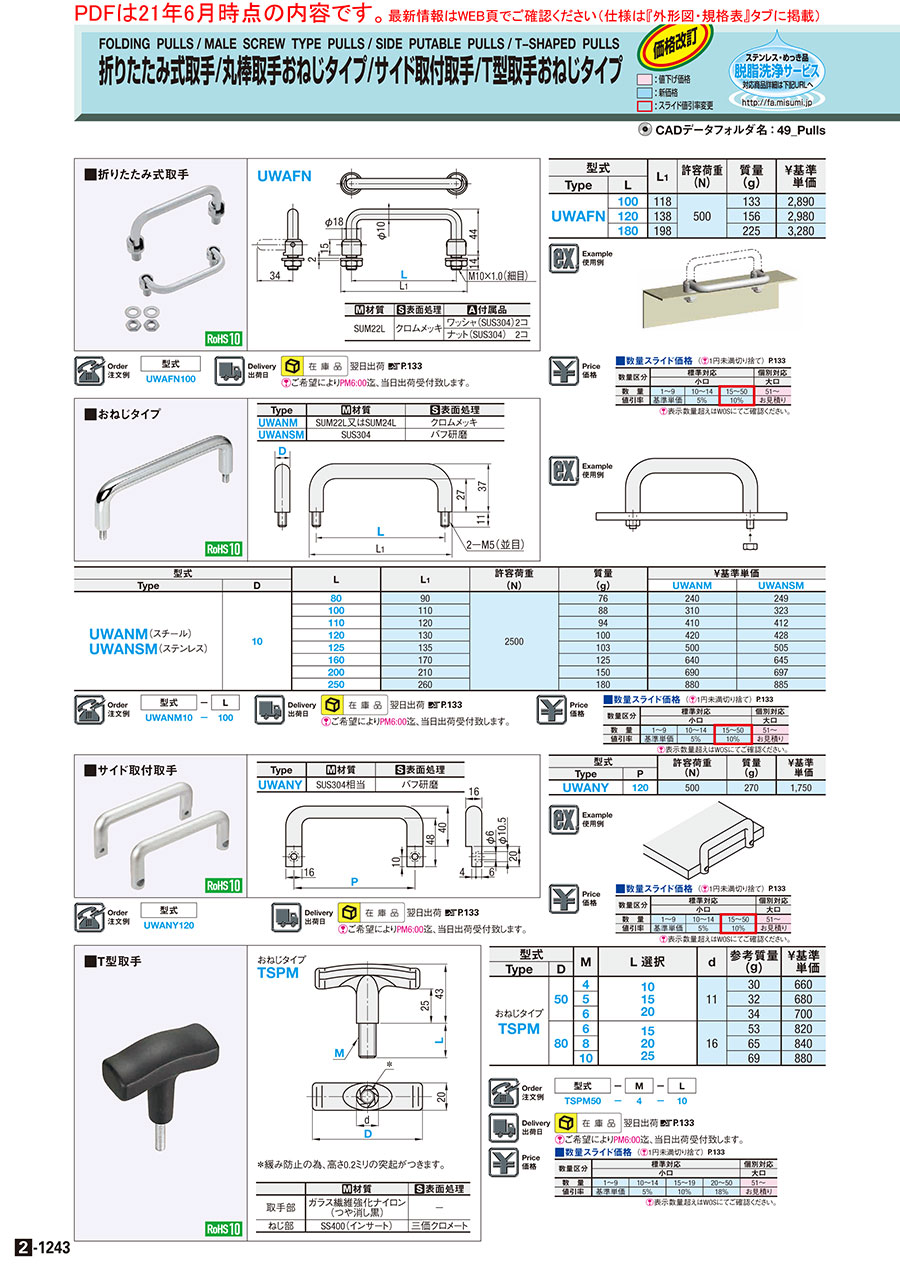

外形図・規格表
[ ! ] 取付ねじM5は並目です。
タイプ：UWANMについて旧材質：SUM24Lから新材質：SUM23へ切替中です。
在庫なくなり次第新材質に切り替わります。
[ ! ] 取付ねじM5は並目です。
| Type | [ M ]材質 | [ S ]表面処理 |
| UWANM | 一般構造用鋼（SUM24L/SUM23) | スズ・コバルトメッキ |
| UWANSM | SUS304 | バフ研磨 |
在庫なくなり次第新材質に切り替わります。
規格表
| 型式 | − | L |
| UWANM10 | − | 100 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | L1 | 許容荷重 (N) | 質量 (g) | ￥基準単価 | ||
| Type | D | UWANM | UWANSM | ||||
| UWANM(スチ−ル) UWANSM(ステンレス) | 10 | 80 | 90 | 2500 | 76 | 252 | 261 |
| 100 | 110 | 88 | 326 | 339 | |||
| 110 | 120 | 94 | 431 | 433 | |||
| 120 | 130 | 100 | 441 | 449 | |||
| 125 | 135 | 103 | 525 | 530 | |||
| 160 | 170 | 125 | 672 | 677 | |||
| 200 | 210 | 150 | 725 | 732 | |||
| 250 | 260 | 180 | 924 | 929 | |||
使用例
製品仕様
■表面処理詳細
| 名称 | 層厚さ （μm） | 処理できる材質 | 使用例 | 目的・特長 | 備考 | Type |
|---|---|---|---|---|---|---|
| スズ・コバルトメッキ | - | ・鉄鋼 ・銅・銅合金 ・アルミニウムおよびアルミ合金 ・亜鉛ダイカスト | - | ・ 銀白色光沢を持ち、高い装飾性 ・耐食性・耐摩耗性に優れる ・六価クロムを含まないため、RoHS対応・環境負荷が低い。 | クロムめっきの代替として利用されることが多い | UWANM |
| バフ研磨 | - | - | - | - | - | UWANSM |
その他の表面処理については こちら
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | 丸棒取手 おねじタイプ | 丸棒取手 寸法固定タイプ | 丸棒取手 L・H寸指定タイプ | プレート付丸棒取手 | 丸棒取手 座金付タイプ | アングル取手 標準タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | 丸棒取手 | 丸棒取手 | 丸棒取手 | プレート付丸棒取手 | 丸棒取手 | アングル取手 |
| 取付方法 | おねじ | めねじ | めねじ | 外止め | めねじ | めねじ |
取手全商品リストは こちら
注意事項
- 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。
※参考値になるため目安としてご活用ください。
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
277円 ( 305円 ) | 在庫品1日目当日出荷可能 |
|
359円 ( 395円 ) | 在庫品1日目当日出荷可能 |
|
474円 ( 521円 ) | 在庫品1日目当日出荷可能 |
|
485円 ( 534円 ) | 在庫品1日目当日出荷可能 |
|
578円 ( 636円 ) | 在庫品1日目当日出荷可能 |
|
739円 ( 813円 ) | 在庫品1日目当日出荷可能 |
|
798円 ( 878円 ) | 在庫品1日目当日出荷可能 |
|
1,016円 ( 1,118円 ) | 在庫品1日目当日出荷可能 |
|
287円 ( 316円 ) | 在庫品1日目当日出荷可能 |
|
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
|
476円 ( 524円 ) | 在庫品1日目当日出荷可能 |
|
494円 ( 543円 ) | 在庫品1日目当日出荷可能 |
|
583円 ( 641円 ) | 在庫品1日目当日出荷可能 |
|
745円 ( 820円 ) | 在庫品1日目当日出荷可能 |
|
805円 ( 886円 ) | 在庫品1日目当日出荷可能 |
|
1,022円 ( 1,124円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】汎用的な丸棒取手のおねじタイプです。取り付け相手に丸穴を開け、ナット止めする仕様となります。長さ80~250まで8タイプあり、使用用途に合わせて選定可能です。
ご注意
- タイプ：UWANMについて旧材質：SUM24Lから新材質：SUM23へ切替中です。 在庫なくなり次第新材質に切り替わります。
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
