ミスミ

ローレットノブ　スリ割タイプ

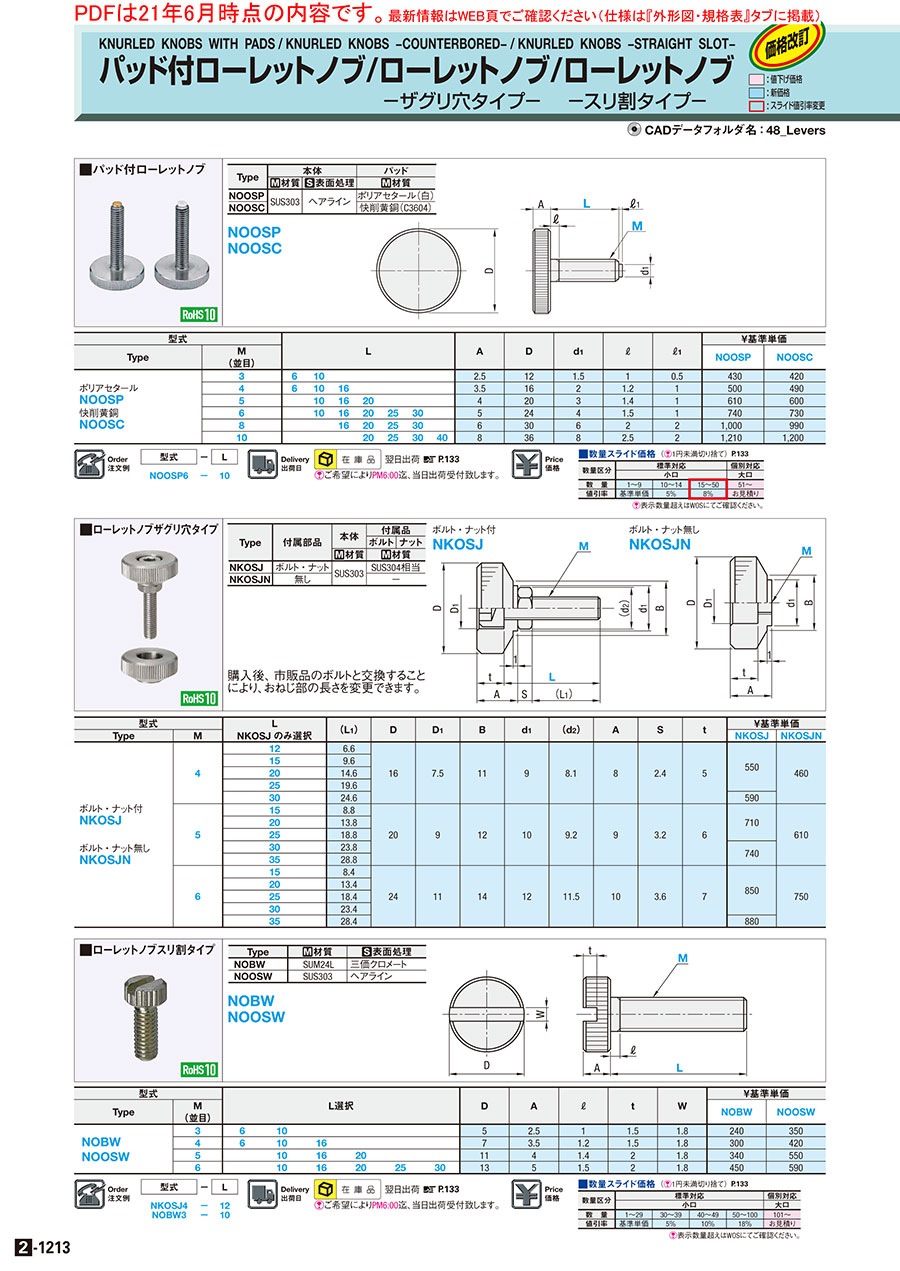

カタログ| P.2-1213

chemSHERPA対応品あり

通常単価(税別): 451円～1,112円

税込単価: 496円～1,223円

通常出荷日：在庫品1日目当日出荷可能

スリ割加工された丸形のローレットノブです。小径でスペースに制限がある場所に最適です。

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

小径ローレットノブ

通常価格(税別)： 247円 (税込価格：272円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ローレットつまみノブ　先端ＳＲ形状タイプ

通常価格(税別)： 318円 (税込価格：350円)

通常出荷日：在庫品1日目

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

NOBW
NOOSW

Type	[ M ]材質	[ S ]表面処理
NOBW	SUM24L	三価クロメート
NOOSW	SUS303	ヘアライン

規格表

型式	−	L
NOOSW3	−	6

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L選択						D	A	ℓ	t	W	￥基準単価
Type	M (並目)	L選択						D	A	ℓ	t	W	NOBW	NOOSW
NOBW NOOSW	3	6	10					5	2.5	1	1.5	1.8	252	368
	4	6	10	16				7	3.5	1.2	1.5	1.8	315	441
	5		10	16	20			11	4	1.4	2	1.8	357	578
	6		10	16	20	25	30	13	5	1.5	2	1.8	473	620

型番リスト

表示件数

型番

取付部呼び径 M

取付部長さ

(mm)

ノブ部外径

(mm)

本体材質

詳細材質

本体高さ

(mm)

本体表面処理

RoHS?

最小発注数量

M3	6	5	[スチール] SUM24L	SUM24L	2.5	三価クロメート	10	1個
M3	10	5	[スチール] SUM24L	SUM24L	2.5	三価クロメート	10	1個
M4	6	7	[スチール] SUM24L	SUM24L	3.5	三価クロメート	10	1個
M4	10	7	[スチール] SUM24L	SUM24L	3.5	三価クロメート	10	1個
M4	16	7	[スチール] SUM24L	SUM24L	3.5	三価クロメート	10	1個
M5	10	11	[スチール] SUM24L	SUM24L	4	三価クロメート	10	1個
M5	16	11	[スチール] SUM24L	SUM24L	4	三価クロメート	10	1個
M5	20	11	[スチール] SUM24L	SUM24L	4	三価クロメート	10	1個
M6	10	13	[スチール] SUM24L	SUM24L	5	三価クロメート	10	1個
M6	16	13	[スチール] SUM24L	SUM24L	5	三価クロメート	10	1個
M6	20	13	[スチール] SUM24L	SUM24L	5	三価クロメート	10	1個
M6	25	13	[スチール] SUM24L	SUM24L	5	三価クロメート	10	1個
M6	30	13	[スチール] SUM24L	SUM24L	5	三価クロメート	10	1個
M3	6	5	[ステンレス] SUS303	SUS303	2.5	ヘアライン	10	1個
M3	10	5	[ステンレス] SUS303	SUS303	2.5	ヘアライン	10	1個
M4	6	7	[ステンレス] SUS303	SUS303	3.5	ヘアライン	10	1個
M4	10	7	[ステンレス] SUS303	SUS303	3.5	ヘアライン	10	1個
M4	16	7	[ステンレス] SUS303	SUS303	3.5	ヘアライン	10	1個
M5	10	11	[ステンレス] SUS303	SUS303	4	ヘアライン	10	1個
M5	16	11	[ステンレス] SUS303	SUS303	4	ヘアライン	10	1個
M5	20	11	[ステンレス] SUS303	SUS303	4	ヘアライン	10	1個
M6	10	13	[ステンレス] SUS303	SUS303	5	ヘアライン	10	1個
M6	16	13	[ステンレス] SUS303	SUS303	5	ヘアライン	10	1個
M6	20	13	[ステンレス] SUS303	SUS303	5	ヘアライン	10	1個
M6	25	13	[ステンレス] SUS303	SUS303	5	ヘアライン	10	1個
M6	30	13	[ステンレス] SUS303	SUS303	5	ヘアライン	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

451円 ( 496円 )	在庫品1日目当日出荷可能	SL-NOBW3-6
451円 ( 496円 )	在庫品1日目当日出荷可能	SL-NOBW3-10
564円 ( 620円 )	在庫品1日目当日出荷可能	SL-NOBW4-6
564円 ( 620円 )	在庫品1日目当日出荷可能	SL-NOBW4-10
564円 ( 620円 )	在庫品1日目当日出荷可能	SL-NOBW4-16
639円 ( 703円 )	在庫品1日目当日出荷可能	SL-NOBW5-10
639円 ( 703円 )	在庫品1日目当日出荷可能	SL-NOBW5-16
639円 ( 703円 )	在庫品1日目当日出荷可能	SL-NOBW5-20
848円 ( 933円 )	在庫品1日目当日出荷可能	SL-NOBW6-10
848円 ( 933円 )	在庫品1日目当日出荷可能	SL-NOBW6-16
848円 ( 933円 )	在庫品1日目当日出荷可能	SL-NOBW6-20
848円 ( 933円 )	在庫品1日目当日出荷可能	SL-NOBW6-25
848円 ( 933円 )	在庫品1日目当日出荷可能	SL-NOBW6-30
661円 ( 727円 )	在庫品1日目当日出荷可能	SL-NOOSW3-6
661円 ( 727円 )	在庫品1日目当日出荷可能	SL-NOOSW3-10
791円 ( 870円 )	在庫品1日目当日出荷可能	SL-NOOSW4-6
791円 ( 870円 )	在庫品1日目当日出荷可能	SL-NOOSW4-10
791円 ( 870円 )	在庫品1日目当日出荷可能	SL-NOOSW4-16
1,037円 ( 1,141円 )	在庫品1日目当日出荷可能	SL-NOOSW5-10
1,037円 ( 1,141円 )	在庫品1日目当日出荷可能	SL-NOOSW5-16
1,037円 ( 1,141円 )	在庫品1日目当日出荷可能	SL-NOOSW5-20
1,112円 ( 1,223円 )	在庫品1日目当日出荷可能	SL-NOOSW6-10
1,112円 ( 1,223円 )	在庫品1日目当日出荷可能	SL-NOOSW6-16
1,112円 ( 1,223円 )	在庫品1日目当日出荷可能	SL-NOOSW6-20
1,112円 ( 1,223円 )	在庫品1日目当日出荷可能	SL-NOOSW6-25
1,112円 ( 1,223円 )	在庫品1日目当日出荷可能	SL-NOOSW6-30

基本情報

スリ割加工された丸形のローレットノブです。小径でスペースに制限がある場所に最適です。

ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜29	30〜39	40〜49	50〜100	101～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ローレットつまみノブ
スリ割加工付のローレットつまみノブです。ねじ部分の長さで2タイプご用意がございます。
ミスミ
アヤメローレットノブ
円筒形で側面部がアヤメのローレットのノブです。綾目模様のローレット加工により、滑りにくく力が入りやすい・微調整がしやすい、などの利点がございます。
ミスミ
ローレットノブ
汎用的な定番のローレットノブです。めねじタイプ・おねじタイプで、M3～M10までのご用意です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
