スリーロブノブ
未確定：候補が12型番あります。

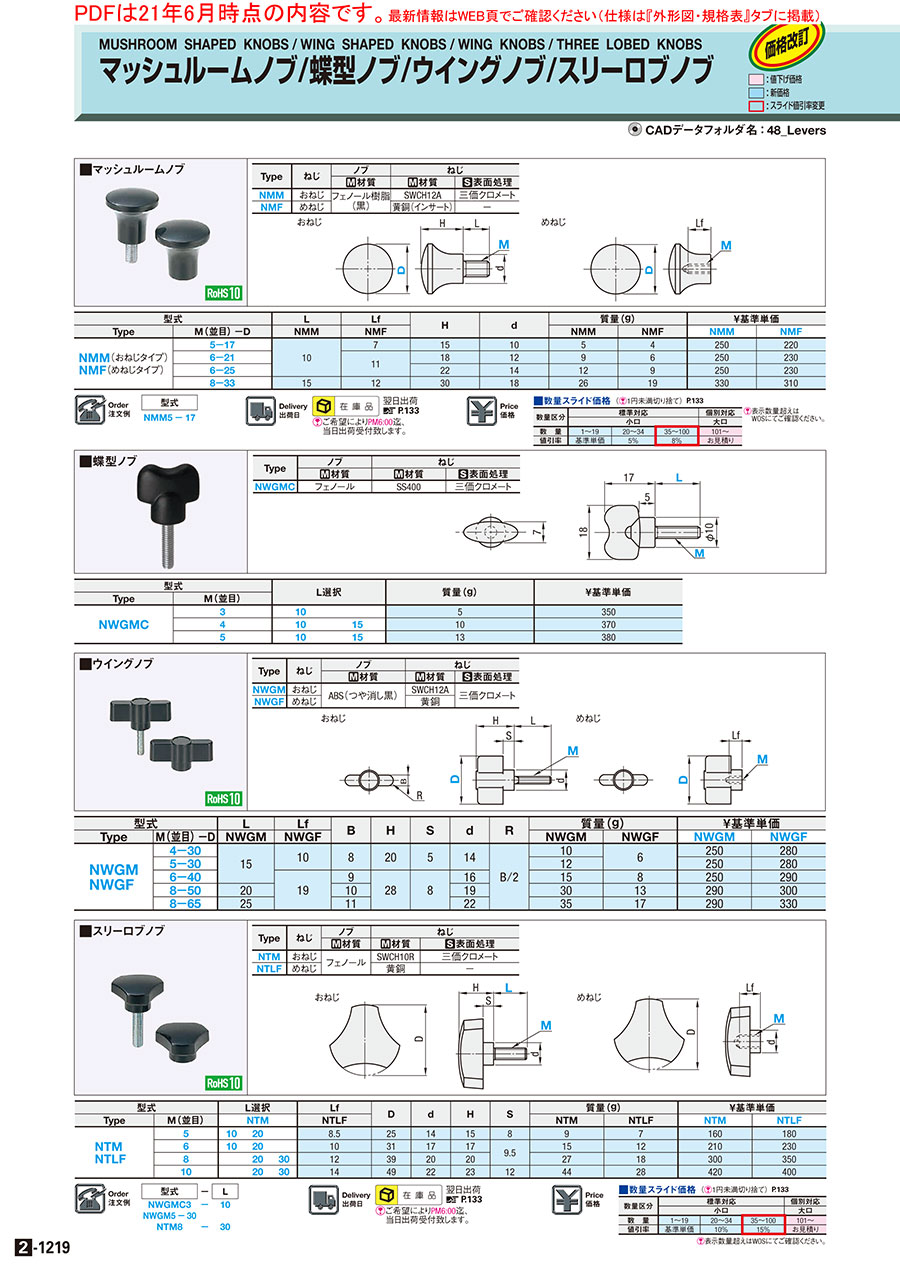

外形図・規格表
| おねじ NTM | めねじ NTLF | |
 |  |
| Type | ねじ | ノブ | ねじ | |
| [ M ]材質 | [ M ]材質 | [ S ]表面処理 | ||
| NTM | おねじ | フェノ−ル | SWCH10R | 三価クロメート |
| NTLF | めねじ | 黄銅 | − | |
規格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | − | L |
| NTM8 | − | 30 |
| 型式 | L選択 | Lf | D | d | H | S | 質量(g) | ￥基準単価 | |||||
| Type | M(並目) | NTM | NTLF | NTM | NTLF | NTM | NTLF | ||||||
| NTM NTLF | 5 | 10 | 20 | 8.5 | 25 | 14 | 15 | 8 | 9 | 7 | 168 | 189 | |
| 6 | 10 | 20 | 10 | 31 | 17 | 17 | 9.5 | 15 | 12 | 221 | 242 | ||
| 8 | 20 | 30 | 12 | 39 | 20 | 20 | 27 | 18 | 315 | 368 | |||
| 10 | 20 | 30 | 14 | 49 | 22 | 23 | 12 | 44 | 28 | 441 | 420 | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
227円 ( 250円 ) | 在庫品1日目当日出荷可能 |
|
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
|
442円 ( 486円 ) | 在庫品1日目当日出荷可能 |
|
504円 ( 554円 ) | 在庫品1日目当日出荷可能 |
- |
202円 ( 222円 ) | 在庫品1日目当日出荷可能 |
|
202円 ( 222円 ) | 在庫品1日目当日出荷可能 |
|
265円 ( 292円 ) | 在庫品1日目当日出荷可能 |
- |
265円 ( 292円 ) | 在庫品1日目当日出荷可能 |
|
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
|
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
|
529円 ( 582円 ) | 在庫品1日目当日出荷可能 |
- |
529円 ( 582円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
フェノール製のスリーロブノブです。めねじタイプ・おねじタイプから選択可能です。
ご注意
- ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
