２スポークハンドル
- 通常単価(税別)
- 1,450円～15,834円
- 税込単価
- 1,595円～17,417円
【特長】シンプル形状の２スポークハンドルです。ハンドル材質は、スチール・アルミ...
詳細情報を確認するご注意
未確定：候補が612型番あります。

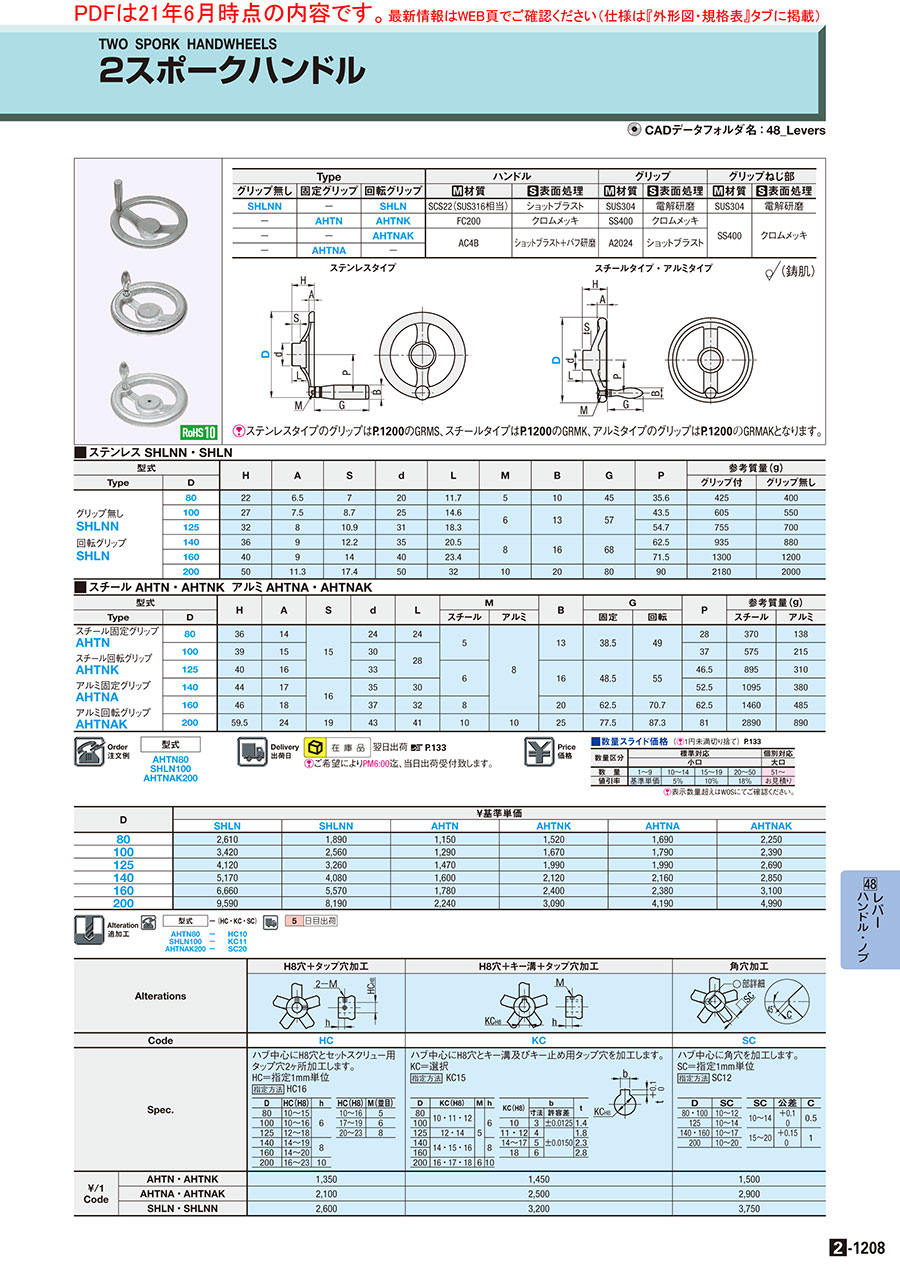

外形図・規格表
ステンレスタイプ
スチールタイプ・アルミタイプ
[ ! ]ステンレスタイプのグリップはGRMS、スチールタイプはGRMK、アルミタイプはGRMAKです。
| Type | ハンドル | グリップ | グリップねじ部 | |||||
| グリップ無し | 固定グリップ | 回転グリップ | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 |
| SHLNN | − | SHLN | SCS22(SUS316相当) | ショットブラスト | SUS304 | 電解研磨 | SUS304 | 電解研磨 |
| − | AHTN | AHTNK | FC200 | クロムメッキ | SS400 | クロムメッキ | SS400 | クロムメッキ |
| − | − | AHTNAK | AC4B | ショットブラスト＋バフ研磨 | A2024 | ショットブラスト | ||
| − | AHTNA | − | ||||||
規格表
| 型式 |
| AHTN80 SHLN100 AHTNAK200 |
■ ステンレス SHLNN・SHLN
■ スチール AHTN・AHTNK アルミ AHTNA・AHTNAK
| 型式 | H | A | S | d | L | M (並目) | B | G | P | 参考質量(g) | ||
| Type | D | グリップ付 | グリップ無し | |||||||||
| グリップ無し SHLNN 回転グリップ SHLN | 80 | 22 | 6.5 | 7 | 20 | 11.7 | 5 | 10 | 45 | 35.6 | 425 | 400 |
| 100 | 27 | 7.5 | 8.7 | 25 | 14.6 | 6 | 13 | 57 | 43.5 | 605 | 550 | |
| 125 | 32 | 8 | 10.9 | 31 | 18.3 | 54.7 | 755 | 700 | ||||
| 140 | 36 | 9 | 12.2 | 35 | 20.5 | 8 | 16 | 68 | 62.5 | 935 | 880 | |
| 160 | 40 | 9 | 14 | 40 | 23.4 | 71.5 | 1300 | 1200 | ||||
| 200 | 50 | 11.3 | 17.4 | 50 | 32 | 10 | 20 | 80 | 90 | 2180 | 2000 | |
| 型式 | H | A | S | d | L | M (並目) | B | G | P | 参考質量(g) | ||||
| Type | D | スチール | アルミ | 固定 | 回転 | スチール | アルミ | |||||||
| スチール固定グリップ AHTN スチール回転グリップ AHTNK アルミ固定グリップ AHTNA アルミ回転グリップ AHTNAK | 80 | 36 | 14 | 15 | 24 | 24 | 5 | 8 | 13 | 38.5 | 49 | 28 | 370 | 138 |
| 100 | 39 | 15 | 30 | 28 | 37 | 575 | 215 | |||||||
| 125 | 40 | 16 | 33 | 6 | 16 | 48.5 | 55 | 46.5 | 895 | 310 | ||||
| 140 | 44 | 17 | 16 | 35 | 30 | 52.5 | 1095 | 380 | ||||||
| 160 | 46 | 18 | 37 | 32 | 8 | 20 | 62.5 | 70.7 | 62.5 | 1460 | 485 | |||
| 200 | 59.5 | 24 | 19 | 43 | 41 | 10 | 10 | 25 | 77.5 | 87.3 | 81 | 2890 | 890 | |
追加工
| 型式 | − | (HC・KC・SC) | 5 | 日目出荷 | |
| AHTN80 SHLN100 AHTNAK200 | − − − | HC10 KC11 SC20 |
| Alterations | H8穴＋タップ穴加工 | H8穴＋キー溝＋タップ穴加工 | 角穴加工 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |  |  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Code | HC | KC | SC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spec. | ハブ中心にH8穴とセットスクリュー用 タップ穴2ヶ所加工します。 HC＝指定1mm単位 指定方法 HC16 | ハブ中心にH8穴とキー溝及びキー止め用 タップ穴を加工します。 KC＝選択 指定方法 KC15 |  | ハブ中心に角穴(貫通)を加工します。 SC＝指定1mm単位 指定方法 SC12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ￥/1Code | AHTN・AHTNK | 1,350 | 1,450 | 1,500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AHTNA・AHTNAK | 2,100 | 2,500 | 2,900 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SHLN・SHLNN | 2,600 | 3,200 | 3,750 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,450円 ( 1,595円 ) | 在庫品1日目当日出荷可能 |
2,800円 ( 3,080円 ) | 5日目 |
2,800円 ( 3,080円 ) | 5日目 |
2,800円 ( 3,080円 ) | 5日目 |
2,800円 ( 3,080円 ) | 5日目 |
2,800円 ( 3,080円 ) | 5日目 |
2,800円 ( 3,080円 ) | 5日目 |
2,900円 ( 3,190円 ) | 5日目 |
2,900円 ( 3,190円 ) | 5日目 |
2,900円 ( 3,190円 ) | 5日目 |
2,950円 ( 3,245円 ) | 5日目 |
2,950円 ( 3,245円 ) | 5日目 |
2,950円 ( 3,245円 ) | 5日目 |
1,626円 ( 1,789円 ) | 在庫品1日目当日出荷可能 |
2,976円 ( 3,274円 ) | 5日目 |
2,976円 ( 3,274円 ) | 5日目 |
2,976円 ( 3,274円 ) | 5日目 |
2,976円 ( 3,274円 ) | 5日目 |
2,976円 ( 3,274円 ) | 5日目 |
2,976円 ( 3,274円 ) | 5日目 |
2,976円 ( 3,274円 ) | 5日目 |
3,076円 ( 3,384円 ) | 5日目 |
3,076円 ( 3,384円 ) | 5日目 |
3,076円 ( 3,384円 ) | 5日目 |
3,126円 ( 3,439円 ) | 5日目 |
3,126円 ( 3,439円 ) | 5日目 |
3,126円 ( 3,439円 ) | 5日目 |
1,853円 ( 2,038円 ) | 在庫品1日目当日出荷可能 |
3,203円 ( 3,523円 ) | 5日目 |
3,203円 ( 3,523円 ) | 5日目 |
3,203円 ( 3,523円 ) | 5日目 |
3,203円 ( 3,523円 ) | 5日目 |
3,203円 ( 3,523円 ) | 5日目 |
3,203円 ( 3,523円 ) | 5日目 |
3,203円 ( 3,523円 ) | 5日目 |
3,303円 ( 3,633円 ) | 5日目 |
3,303円 ( 3,633円 ) | 5日目 |
3,353円 ( 3,688円 ) | 5日目 |
3,353円 ( 3,688円 ) | 5日目 |
3,353円 ( 3,688円 ) | 5日目 |
3,353円 ( 3,688円 ) | 5日目 |
3,353円 ( 3,688円 ) | 5日目 |
2,016円 ( 2,218円 ) | 在庫品1日目当日出荷可能 |
3,366円 ( 3,703円 ) | 5日目 |
3,366円 ( 3,703円 ) | 5日目 |
3,366円 ( 3,703円 ) | 5日目 |
3,366円 ( 3,703円 ) | 5日目 |
3,366円 ( 3,703円 ) | 5日目 |
3,366円 ( 3,703円 ) | 5日目 |
3,466円 ( 3,813円 ) | 5日目 |
3,466円 ( 3,813円 ) | 5日目 |
3,466円 ( 3,813円 ) | 5日目 |
3,516円 ( 3,868円 ) | 5日目 |
3,516円 ( 3,868円 ) | 5日目 |
3,516円 ( 3,868円 ) | 5日目 |
3,516円 ( 3,868円 ) | 5日目 |
3,516円 ( 3,868円 ) | 5日目 |
3,516円 ( 3,868円 ) | 5日目 |
3,516円 ( 3,868円 ) | 5日目 |
3,516円 ( 3,868円 ) | 5日目 |
詳細情報
基本情報
【特長】シンプル形状の２スポークハンドルです。ハンドル材質は、スチール・アルミニウム・ステンレスから選択可能です。
納期・価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||
| SHLN | SHLNN | AHTN | AHTNK | AHTNA | AHTNAK | |
| 80 | 2,741 | 1,985 | 1,208 | 1,596 | 1,775 | 2,363 |
| 100 | 3,591 | 2,688 | 1,355 | 1,754 | 1,880 | 2,510 |
| 125 | 4,326 | 3,423 | 1,544 | 2,090 | 2,090 | 2,825 |
| 140 | 5,429 | 4,284 | 1,680 | 2,226 | 2,268 | 2,993 |
| 160 | 6,993 | 5,849 | 1,869 | 2,520 | 2,499 | 3,255 |
| 200 | 10,070 | 8,600 | 2,352 | 3,245 | 4,400 | 5,240 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
