スポークハンドル
- chemSHERPA対応品あり
- 通常単価(税別)
- 1,406円～7,679円
- 税込単価
- 1,547円～8,447円
通常出荷日：在庫品1日目当日出荷可能
標準的なスポークハンドルです。ハンドル材質は、フェノール・ナイロン6・ポリプロピレンの3材質、ハンドル...
詳細を確認
未確定：候補が112型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

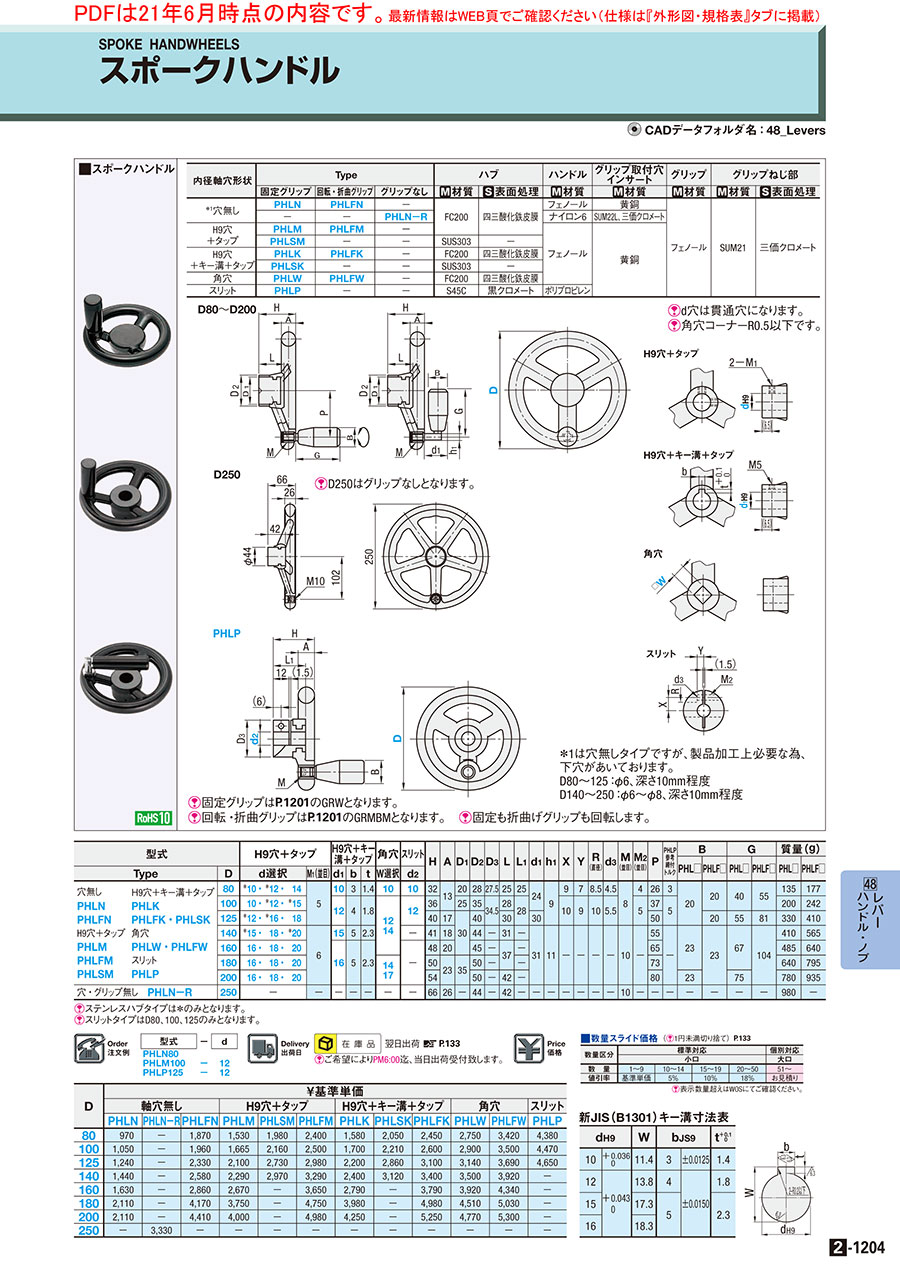

外形図・規格表
D80～D200
D250
[ ! ]D250はグリップなしとなります。
PHLP
H9穴＋タップ
H9穴＋キー溝＋タップ
角穴
スリット
[ ! ]スリットタイプは
クランプ用ボルトを
組み付けて出荷されます。
クランプ用ボルトを
組み付けて出荷されます。
＊1・・・穴無しタイプは製品加工上必要なため、下穴があいております。
D80～125：φ6、深さ10mm程度 D140～250：φ6～φ8、深さ10mm程度
[ ! ]d穴は貫通穴になります。
[ ! ]角穴コーナーR0.5以下、W寸公差±0.2です。
[ ! ]止めねじ、キーは付属しません。［関連部品］をご参照ください。
[ ! ]回転グリップはGRWとなります。回転・折曲グリップはGRMBMとなります。
[ ! ]グリップ付の商品はハンドル本体とグリップが取り外された状態で出荷しております。
[ ! ]グリップの推奨締め付けトルクは3N・m未満です。過剰な力で締め付けると構造上グリップが回転しなくなる可能性がございます。
| 内径軸穴形状 | Type | ハブ | ハンドル | グリップ取付穴 インサ−ト | グリップ | グリップねじ部 | ||||
| 回転グリップ | 回転・折曲グリップ | グリップなし | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | [ M ]材質 | [ M ]材質 | [ S ]表面処理 | |
| ＊1穴無し | PHLN | PHLFN | − | FC200 | 四三酸化鉄皮膜 | フェノ−ル | 黄銅 | フェノ−ル | SUM21 | 三価クロメート |
| − | − | PHLN−R | ナイロン6 | SUM22L、三価クロメート | ||||||
| H9穴 ＋タップ | PHLM | PHLFM | − | フェノ−ル | 黄銅 | |||||
| PHLSM | − | − | SUS303 | − | ||||||
| H9穴 ＋キー溝＋タップ | PHLK | PHLFK | − | FC200 | 四三酸化鉄皮膜 | |||||
| PHLSK | − | − | SUS303 | − | ||||||
| 角穴 | PHLW | PHLFW | − | FC200 | 四三酸化鉄皮膜 | |||||
| スリット | ＰHLP | − | − | S45C | 黒クロメート | ポリプロピレン | ||||
規格表
| 型式 | − | d |
| PHLN80 | ||
| PHLM100 | − | 12 |
| PHLP125 | − | 12 |
| 型式 | H9穴＋タップ | Ｈ9穴＋キー溝＋タップ | 角穴 | スリット | H | A | D1 | D2 | D3 | L | L1 | (L2) | d1 | h1 | X | Y | R (直径) | d3 | M (並目) | M2 (並目) | P | PHLP 参考 締付 トルク | B | G | 参考質量(g) | ||||||||||
| PHL□ | PHLF□ | PHL□ | PHLF□ | PHL□ | PHLF□ | ||||||||||||||||||||||||||||||
| Type | D | d選択 | M1(並目) | d1 | b | t | W選択 | d2 | |||||||||||||||||||||||||||
| 穴無し PHLN PHLFN H9穴＋タップ PHLM PHLFM PHLSM | Ｈ9穴＋キー溝＋タップ PHLK PHLFK・PHLSK 角穴(貫通) PHLW・PHLFW スリット PHLP | 80 | ＊10・ | ＊12・ | 14 | 5 | 10 | 3 | 1.4 | 10 | 10 | 32 | 13 | 20 | 28 | 27.5 | 25 | 25 | 6.5 | 24 | 9 | 9 | 7 | 8.5 | 4.5 | 8 | 4 | 26 | 3 | 20 | 20 | 40 | 55 | 135 | 177 |
| 100 | 10・ | ＊12・ | ＊15 | 12 | 4 | 1.8 | 12 14 | 12 | 36 | 25 | 35 | 34.5 | 28 | 28 | 9 | 10 | 9 | 10 | 5.5 | 5 | 37 | 5 | 200 | 242 | |||||||||||
| 125 | ＊12・ | ＊16・ | 18 | 40 | 17 | 30 | 40 | 30 | 9 | 30 | 50 | 20 | 55 | 81 | 330 | 410 | |||||||||||||||||||
| 140 | ＊15・ | 18・ | ＊20 | 6 | 15 | 5 | 2.3 | − | 41 | 18 | 44 | − | 31 | − | 8 | 31 | 11 | − | − | − | − | 10 | − | 55 | − | 23 | 23 | 67 | 104 | 410 | 565 | ||||
| 160 | 16・ | 18・ | 20 | 16 | 5 | 2.3 | − | 48 | 20 | 45 | − | 37 | − | 9 | 65 | 485 | 640 | ||||||||||||||||||
| 180 | 16・ | 18・ | 20 | 14 17 | 50 | 23 | 35 | 50 | − | − | 9 | 73 | 640 | 795 | |||||||||||||||||||||
| 200 | 16・ | 18・ | 20 | 54 | 50 | − | 42 | − | 10 | 80 | 23 | 75 | 780 | 935 | |||||||||||||||||||||
| 穴・グリップ無し PHLN−R | 250 | − | − | − | − | − | − | − | 66 | 26 | − | 44 | − | 42 | − | − | − | − | − | − | − | − | 10 | − | − | − | − | − | − | − | 980 | − | |||
[ ! ]スリットタイプはD80、100、125のみとなります。
[ ! ]タップ付タイプの下記の型番のみ(L2)が6.5mmとなります。在庫がなくなり次第、順次上記に変更となります。
●H9穴＋タップ
| タイプ | 型番 |
| PHLM | |
| PHLM180-18 | |
| PHLFM | |
| PHLFM140-18 | |
| PHLFM180-16 | |
| PHLFM180-18 | |
| PHLSM | PHLSM100-12 |
| PHLSM100-15 | |
| PHLSM140-15 |
●Ｈ9穴＋キー溝＋タップ
| タイプ | 型番 |
| PHLSK | PHLSK100-12 |
新JIS（B1301）キー溝寸法表
| dH9 | W | bJS9 | t ＋0.1 0 |  | |||
| 10 | ＋0.036 0 | 11.4 | 3 | ±0.0125 | 1.4 | ||
| 12 | ＋0.043 0 | 13.8 | 4 | ±0.0150 | 1.8 | ||
| 15 | 17.3 | 5 | 2.3 | ||||
| 16 | 18.3 | ||||||
関連部品
| ねじ | マシンキー | ||||
| カテゴリページ | ねじ・ボルト カテゴリ | マシンキー | |||
| 代表商品 | 六角穴付止ねじ くぼみ先 | 六角穴付止ねじ 平先 | 六角穴付止めねじ ソフトタイプ | 平行キー | 平行キー ザクリ穴センタータイプ |
| 画像 |  |  |  |  |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,551円 ( 3,906円 ) | 在庫品1日目当日出荷可能 |
3,767円 ( 4,144円 ) | 在庫品1日目当日出荷可能 |
4,491円 ( 4,940円 ) | 在庫品1日目当日出荷可能 |
4,926円 ( 5,419円 ) | 在庫品1日目当日出荷可能 |
5,492円 ( 6,041円 ) | 在庫品1日目当日出荷可能 |
7,216円 ( 7,938円 ) | 在庫品1日目当日出荷可能 |
7,608円 ( 8,369円 ) | 在庫品1日目当日出荷可能 |
3,477円 ( 3,825円 ) | 在庫品1日目当日出荷可能 |
3,477円 ( 3,825円 ) | 在庫品1日目当日出荷可能 |
3,477円 ( 3,825円 ) | 在庫品1日目当日出荷可能 |
3,622円 ( 3,984円 ) | 在庫品1日目当日出荷可能 |
3,622円 ( 3,984円 ) | 在庫品1日目当日出荷可能 |
3,622円 ( 3,984円 ) | 在庫品1日目当日出荷可能 |
4,318円 ( 4,750円 ) | 在庫品1日目当日出荷可能 |
4,318円 ( 4,750円 ) | 在庫品1日目当日出荷可能 |
4,318円 ( 4,750円 ) | 在庫品1日目当日出荷可能 |
4,767円 ( 5,244円 ) | 在庫品1日目当日出荷可能 |
4,767円 ( 5,244円 ) | 在庫品1日目当日出荷可能 |
4,767円 ( 5,244円 ) | 在庫品1日目当日出荷可能 |
5,290円 ( 5,819円 ) | 在庫品1日目当日出荷可能 |
5,290円 ( 5,819円 ) | 在庫品1日目当日出荷可能 |
5,290円 ( 5,819円 ) | 在庫品1日目当日出荷可能 |
6,883円 ( 7,571円 ) | 在庫品1日目当日出荷可能 |
6,883円 ( 7,571円 ) | 在庫品1日目当日出荷可能 |
6,883円 ( 7,571円 ) | 在庫品1日目当日出荷可能 |
7,216円 ( 7,938円 ) | 在庫品1日目当日出荷可能 |
7,216円 ( 7,938円 ) | 在庫品1日目当日出荷可能 |
7,216円 ( 7,938円 ) | 在庫品1日目当日出荷可能 |
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
2,840円 ( 3,124円 ) | 在庫品1日目当日出荷可能 |
3,376円 ( 3,714円 ) | 在庫品1日目当日出荷可能 |
3,738円 ( 4,112円 ) | 在庫品1日目当日出荷可能 |
4,144円 ( 4,558円 ) | 在庫品1日目当日出荷可能 |
6,043円 ( 6,647円 ) | 在庫品1日目当日出荷可能 |
6,390円 ( 7,029円 ) | 在庫品1日目当日出荷可能 |
4,955円 ( 5,451円 ) | 在庫品1日目当日出荷可能 |
5,071円 ( 5,578円 ) | 在庫品1日目当日出荷可能 |
5,071円 ( 5,578円 ) | 在庫品1日目当日出荷可能 |
5,347円 ( 5,882円 ) | 在庫品1日目当日出荷可能 |
5,347円 ( 5,882円 ) | 在庫品1日目当日出荷可能 |
5,679円 ( 6,247円 ) | 在庫品1日目当日出荷可能 |
5,679円 ( 6,247円 ) | 在庫品1日目当日出荷可能 |
6,288円 ( 6,917円 ) | 在庫品1日目当日出荷可能 |
6,288円 ( 6,917円 ) | 在庫品1日目当日出荷可能 |
7,288円 ( 8,017円 ) | 在庫品1日目当日出荷可能 |
7,288円 ( 8,017円 ) | 在庫品1日目当日出荷可能 |
7,679円 ( 8,447円 ) | 在庫品1日目当日出荷可能 |
7,679円 ( 8,447円 ) | 在庫品1日目当日出荷可能 |
2,289円 ( 2,518円 ) | 在庫品1日目当日出荷可能 |
2,463円 ( 2,709円 ) | 在庫品1日目当日出荷可能 |
3,187円 ( 3,506円 ) | 在庫品1日目当日出荷可能 |
3,477円 ( 3,825円 ) | 在庫品1日目当日出荷可能 |
4,043円 ( 4,447円 ) | 在庫品1日目当日出荷可能 |
5,767円 ( 6,344円 ) | 在庫品1日目当日出荷可能 |
6,159円 ( 6,775円 ) | 在庫品1日目当日出荷可能 |
2,217円 ( 2,439円 ) | 在庫品1日目当日出荷可能 |
2,217円 ( 2,439円 ) | 在庫品1日目当日出荷可能 |
2,217円 ( 2,439円 ) | 在庫品1日目当日出荷可能 |
2,412円 ( 2,653円 ) | 在庫品1日目当日出荷可能 |
2,412円 ( 2,653円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
標準的なスポークハンドルです。ハンドル材質は、フェノール・ナイロン6・ポリプロピレンの3材質、ハンドル径はφ80～250までのバリエーションから選択可能です。取付相手によって、穴なし・タップ+キー溝加工付・角穴などの仕様も選択できます。
ご注意
- タップ付タイプについて、品質改良に伴い在庫がなくなり次第、順次タップ位置を変更しております。
在庫状況により、変更前タップ位置（6.5mm）の型番がございます。対象型番は下記の「規格表」内注記にある表をご確認ください。
CADは全て新仕様のデータとなります。 - ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- グリップ付の商品はハンドル本体とグリップが取り外された状態で出荷しております。
納期・価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | ￥基準単価 | |||||||||||
| 軸穴無し | H9穴＋タップ | H9穴＋キー溝＋タップ | 角穴 | スリット | ||||||||
| PHLN | PHLN−R | PHLFN | PHLM | PHLSM | PHLFM | PHLK | PHLSK | PHLFK | PHLW | PHLFW | PHLP | |
| 80 | 1,019 | − | 1,964 | 1,607 | 2,079 | 2,520 | 1,659 | 2,153 | 2,573 | 2,888 | 3,591 | 4,599 |
| 100 | 1,103 | − | 2,058 | 1,748 | 2,268 | 2,625 | 1,785 | 2,321 | 2,730 | 3,045 | 3,675 | 4,694 |
| 125 | 1,302 | − | 2,447 | 2,205 | 2,867 | 3,129 | 2,310 | 3,003 | 3,255 | 3,297 | 3,875 | 4,883 |
| 140 | 1,512 | − | 2,709 | 2,405 | 3,119 | 3,455 | 2,520 | 3,276 | 3,570 | 3,675 | 4,116 | − |
| 160 | 1,712 | − | 3,003 | 2,804 | − | 3,833 | 2,930 | − | 3,980 | 4,116 | 4,557 | − |
| 180 | 2,216 | − | 4,379 | 3,938 | − | 4,988 | 4,179 | − | 5,229 | 4,736 | 5,282 | − |
| 200 | 2,216 | − | 4,631 | 4,200 | − | 5,229 | 4,463 | − | 5,513 | 5,009 | 5,565 | − |
| 250 | − | 3,497 | − | − | − | − | − | − | − | − | − | − |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜9 | 10〜14 | 15〜19 | 20〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
