テンションレバー
- 通常単価(税別)
- 3,145円～4,349円
- 税込単価
- 3,460円～4,784円
テンションレバーの先端に握り玉のついたタイプです。レバーの上下運動飲みのタイプ...
詳細情報を確認するご注意
- ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が20型番あります。

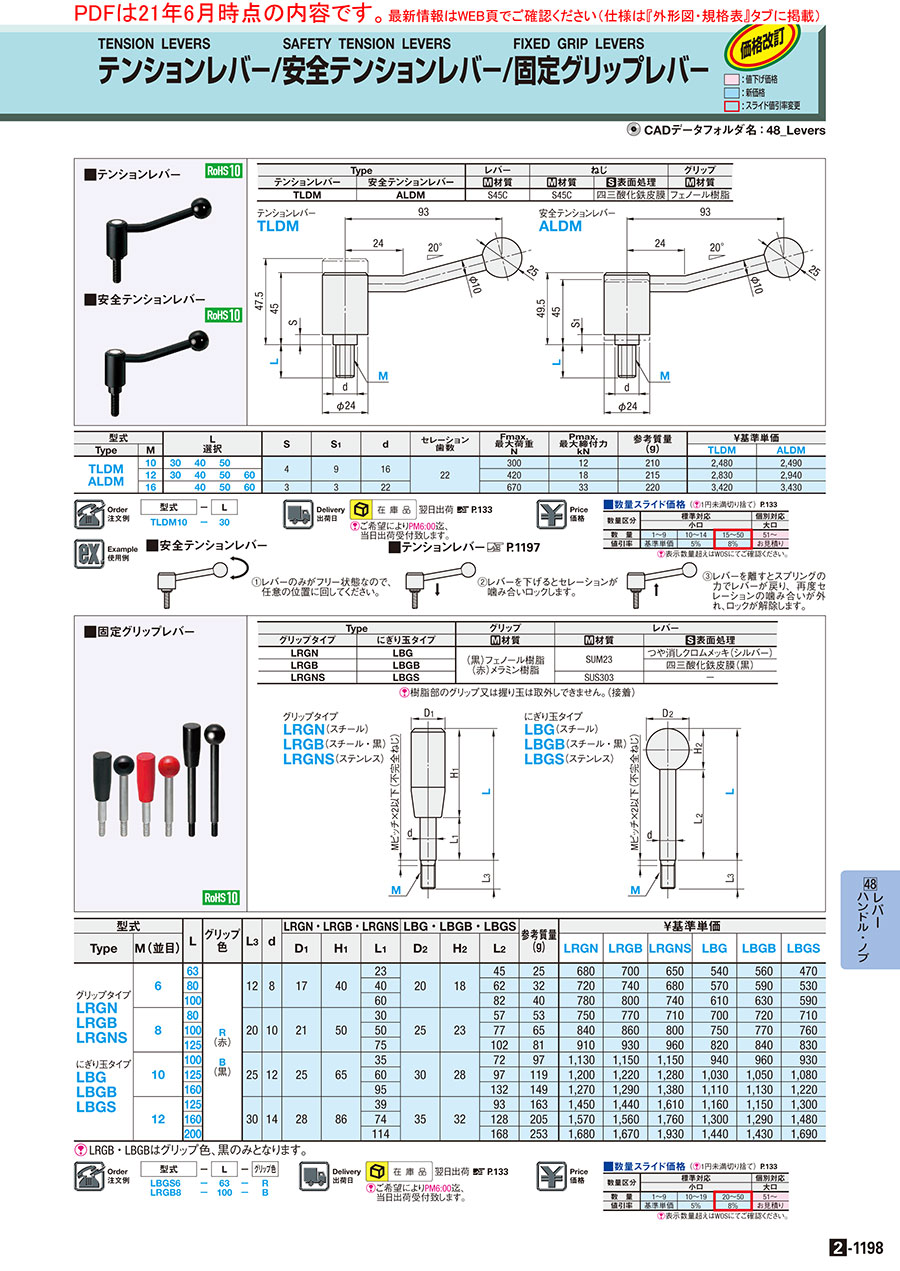

外形図・規格表
テンションレバ－
TLDM
安全テンションレバ－
ALDM
| Type | レバ− | ねじ | グリップ | ||
| テンションレバー | 安全テンションレバー | [ M ]材質 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 |
| TLDM | ALDM | S45C | S45C | 四三酸化鉄皮膜 | フェノ−ル樹脂 |
規格表
| 型式 | − | L |
| TLDM10 | − | 30 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 選択 | S | S1 | d | セレーション 歯数 | Fmax. 最大荷重 N | Pmax. 最大締付力 kN | 参考質量 (g) | ￥基準単価 | |||||
| Type | M (並目) | TLDM | ALDM | |||||||||||
| TLDM ALDM | 10 | 30 | 40 | 50 | 4 | 9 | 16 | 22 | 300 | 12 | 210 | 2,604 | 2,615 | |
| 12 | 30 | 40 | 50 | 60 | 420 | 18 | 215 | 2,972 | 3,087 | |||||
| 16 | 40 | 50 | 60 | 3 | 3 | 22 | 670 | 33 | 220 | 3,591 | 3,602 | |||
使用例
■安全テンションレバ－
■テンションレバ－ こちら
①レバーのみがフリー状態なので、
任意の位置に回してください。
②レバーを下げるとセレーションが
噛み合いロックします。
③レバーを離すとスプリングの力でレバーが戻り、
再度セレーションの噛み合いが外れ、ロックが解除します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,157円 ( 3,473円 ) | 在庫品1日目当日出荷可能 |
3,157円 ( 3,473円 ) | 在庫品1日目当日出荷可能 |
3,157円 ( 3,473円 ) | 在庫品1日目当日出荷可能 |
3,728円 ( 4,101円 ) | 在庫品1日目当日出荷可能 |
3,728円 ( 4,101円 ) | 在庫品1日目当日出荷可能 |
3,728円 ( 4,101円 ) | 在庫品1日目当日出荷可能 |
3,728円 ( 4,101円 ) | 在庫品1日目当日出荷可能 |
4,349円 ( 4,784円 ) | 在庫品1日目当日出荷可能 |
4,349円 ( 4,784円 ) | 在庫品1日目当日出荷可能 |
4,349円 ( 4,784円 ) | 在庫品1日目当日出荷可能 |
3,145円 ( 3,460円 ) | 在庫品1日目当日出荷可能 |
3,145円 ( 3,460円 ) | 在庫品1日目当日出荷可能 |
3,145円 ( 3,460円 ) | 在庫品1日目当日出荷可能 |
3,589円 ( 3,948円 ) | 在庫品1日目当日出荷可能 |
3,589円 ( 3,948円 ) | 在庫品1日目当日出荷可能 |
3,589円 ( 3,948円 ) | 在庫品1日目当日出荷可能 |
3,589円 ( 3,948円 ) | 在庫品1日目当日出荷可能 |
4,337円 ( 4,771円 ) | 在庫品1日目当日出荷可能 |
4,337円 ( 4,771円 ) | 在庫品1日目当日出荷可能 |
4,337円 ( 4,771円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
テンションレバーの先端に握り玉のついたタイプです。レバーの上下運動飲みのタイプと、スプリングオフタイプのご用意です。
ご注意
- ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
テンションレバーのレビュー
特殊冶工具に使用しました
4
4.02019/10/30
顧客向け製品を製作するにあたり、特殊な加工が必要だったため、特殊な冶工具に使用しました。加工にあたり自社で設計・製作した...もっと読む
0人が参考にしています。
