六角穴付フラットテンションレバー
- 通常単価(税別)
- 2,379円～8,103円
- 税込単価
- 2,617円～8,913円
六角穴付のフラットテンションレバーです。高さ方向に余裕がない場所では、フラット...
詳細情報を確認する
未確定：候補が102型番あります。

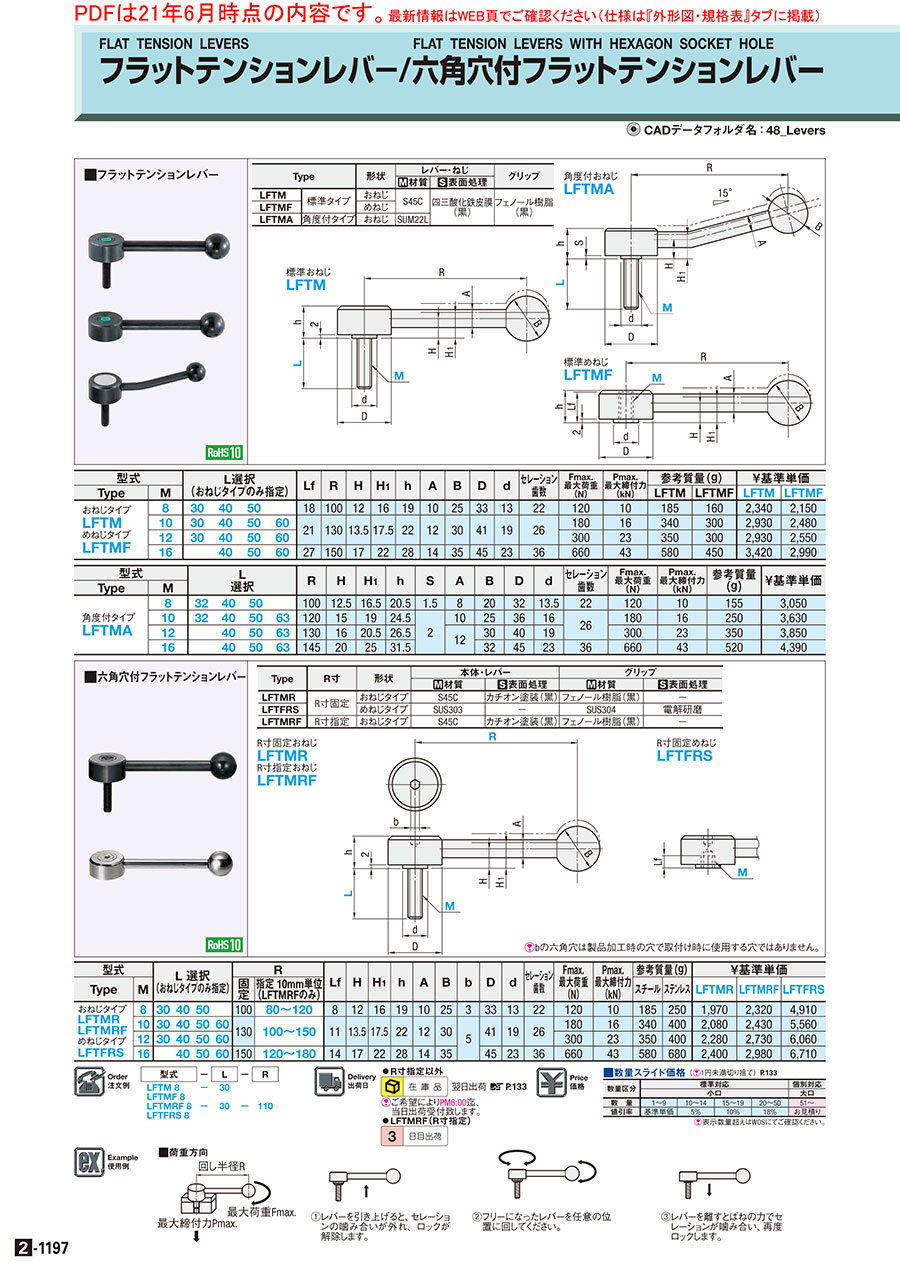

外形図・規格表
[ ! ]bの六角穴は製品加工時の穴で取付け時に使用する穴ではありません。
LFTMR
LFTMRF
R寸固定おねじ
R寸指定おねじ
LFTFRS
R寸固定めねじ
[ ! ]bの六角穴は製品加工時の穴で取付け時に使用する穴ではありません。
| Type | R寸 | 形状 | 本体･レバー | グリップ | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | |||
| LFTMR | R寸固定 | おねじタイプ | S45C | カチオン塗装(黒) | フェノ−ル樹脂(黒) | − |
| LFTFRS | めねじタイプ | SUS303 | − | SUS304 | 電解研磨 | |
| LFTMRF | R寸指定 | おねじタイプ | S45C | カチオン塗装(黒) | フェノ−ル樹脂(黒) | − |
規格表
| 型式 | − | L | − | R |
| LFTMR12 LFTFRF8 | − − | 60 30 | − | 100 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 選択 (おねじタイプのみ指定) | R | Lf | H | H1 | h | A | B | D | d | セレーション 歯数 | Fmax. 最大荷重 (N) | Pmax. 最大締付力 (kN) | 参考質量(g) | ￥基準単価 | ||||||||
| Type | M (並目) | 固 定 | 指定 10mm単位 (LFTMRFのみ) | スチール | ステンレス | LFTMR | LFTMRF | LFTFRS | |||||||||||||||
| おねじタイプ LFTMR LFTMRF めねじタイプ LFTFRS | 8 | 30 | 40 | 50 | 100 | 80〜120 | 8 | 12 | 16 | 19 | 10 | 25 | 33 | 13 | 22 | 120 | 10 | 185 | 250 | 2,069 | 2,436 | 5,156 | |
| 10 | 30 | 40 | 50 | 60 | 130 | 100〜150 | 11 | 13.5 | 17.5 | 22 | 12 | 30 | 41 | 19 | 26 | 180 | 16 | 340 | 400 | 2,184 | 2,552 | 5,838 | |
| 12 | 30 | 40 | 50 | 60 | 300 | 23 | 350 | 400 | 2,394 | 2,867 | 6,363 | ||||||||||||
| 16 | 40 | 50 | 60 | 150 | 120〜180 | 14 | 17 | 22 | 28 | 14 | 35 | 45 | 23 | 36 | 660 | 43 | 580 | 680 | 2,520 | 3,129 | 7,046 | ||
使用例
■荷重方向
①レバーを引き上げると、
セレーションの噛み合いが外れ、
ロックが解除します。
②フリーになったレバーを
任意の位置に回してください。
③レバーを離すとばねの力で
セレーションが噛み合い、
再度ロックします。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,929円 ( 6,522円 ) | 在庫品1日目当日出荷可能 |
6,714円 ( 7,385円 ) | 在庫品1日目当日出荷可能 |
7,317円 ( 8,049円 ) | 在庫品1日目当日出荷可能 |
8,103円 ( 8,913円 ) | 在庫品1日目当日出荷可能 |
2,379円 ( 2,617円 ) | 在庫品1日目当日出荷可能 |
2,379円 ( 2,617円 ) | 在庫品1日目当日出荷可能 |
2,379円 ( 2,617円 ) | 在庫品1日目当日出荷可能 |
2,512円 ( 2,763円 ) | 在庫品1日目当日出荷可能 |
2,512円 ( 2,763円 ) | 在庫品1日目当日出荷可能 |
2,512円 ( 2,763円 ) | 在庫品1日目当日出荷可能 |
2,512円 ( 2,763円 ) | 在庫品1日目当日出荷可能 |
2,753円 ( 3,028円 ) | 在庫品1日目当日出荷可能 |
2,753円 ( 3,028円 ) | 在庫品1日目当日出荷可能 |
2,753円 ( 3,028円 ) | 在庫品1日目当日出荷可能 |
2,753円 ( 3,028円 ) | 在庫品1日目当日出荷可能 |
2,898円 ( 3,188円 ) | 在庫品1日目当日出荷可能 |
2,898円 ( 3,188円 ) | 在庫品1日目当日出荷可能 |
2,898円 ( 3,188円 ) | 在庫品1日目当日出荷可能 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,801円 ( 3,081円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
2,935円 ( 3,229円 ) | 3日目 |
3,297円 ( 3,627円 ) | 3日目 |
3,297円 ( 3,627円 ) | 3日目 |
3,297円 ( 3,627円 ) | 3日目 |
詳細情報
基本情報
六角穴付のフラットテンションレバーです。高さ方向に余裕がない場所では、フラット位置のレバーが最適です。
ご注意
- ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
六角穴付フラットテンションレバーのレビュー
重宝しています
5
5.02019/06/14
外販装置にて操作部取っ手として使用しています。握り玉のサイズ、形状が程よく、グリップ感が良好であることや柄がある程度長尺...もっと読む
1人が参考にしています。
機械の修繕
4
4.02021/05/11
某メーカー品と遜色ありません。金額も調べた結果一番安価でした。
今後も購入します。
但し、納期が１３日とかかるので、☆4...もっと読む
0人が参考にしています。
現有設備更新で
3
3.02020/08/18
購入先を調べるより、ミスミでありましたので購入しました、同品では有りませんが、色々と頼むのが出来るので便利
0人が参考にしています。
保守品
4
4.02019/07/29
破損して急遽手配しました。ミスミさんのページでカタログ代わりに選定でき助かります。品質は十分で前より使いやすくなりました...もっと読む
0人が参考にしています。
