クランプレバー ステンレスシリーズ
- chemSHERPA対応品あり
未確定：候補が84型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

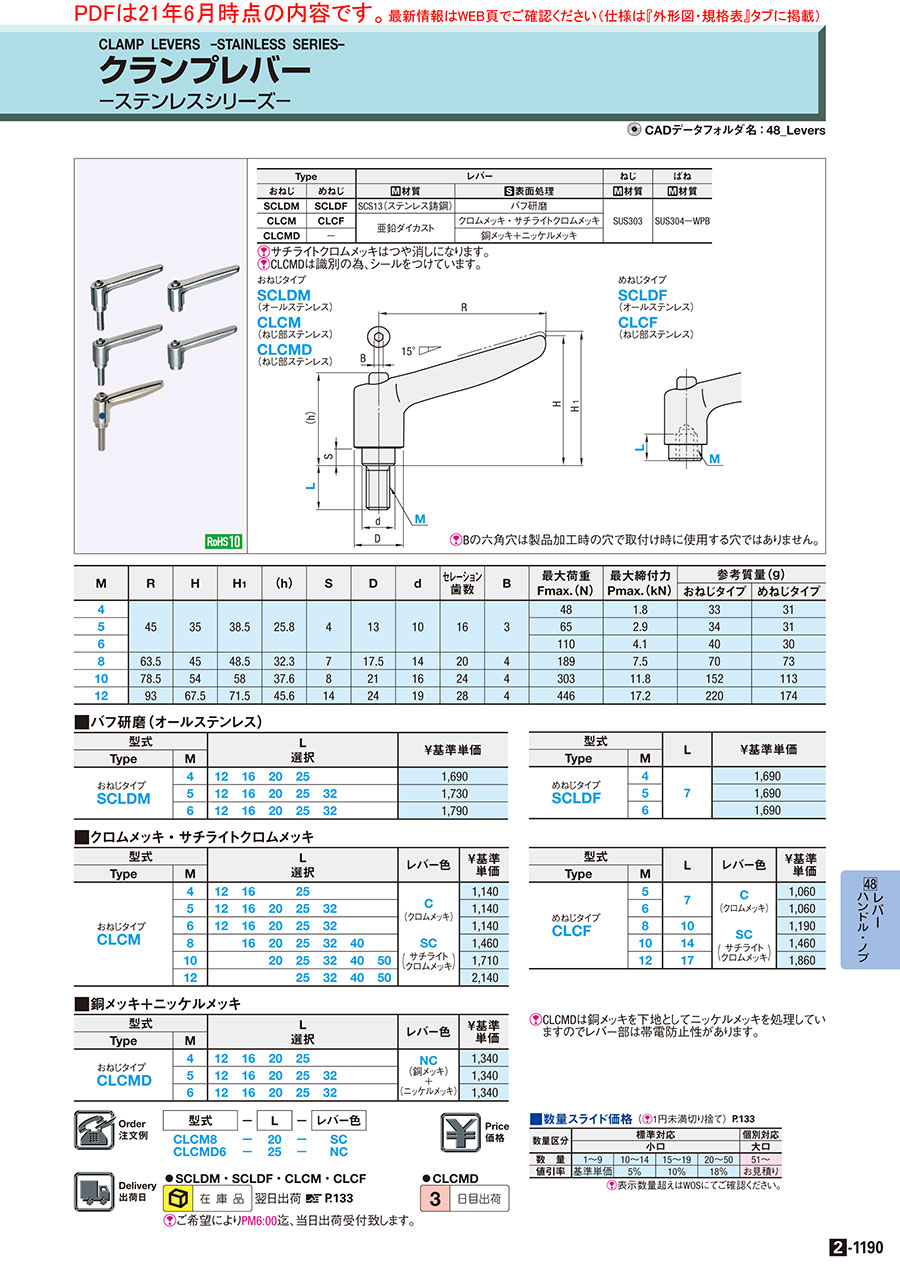

外形図・規格表
[ ! ]Bの六角穴は製品加工時の穴で取付け時に使用する穴ではありません。
[ ! ]サチライトクロムメッキはつや消しになります。
[ ! ]CLCMDは識別の為、シールをつけています。
おねじタイプ
SCLDM（オールステンレス）
CLCM（ねじ部ステンレス）
CLCMD（ねじ部ステンレス）
めねじタイプ
SCLDF（オールステンレス）
CLCF（ねじ部ステンレス）
[ ! ]Bの六角穴は製品加工時の穴で取付け時に使用する穴ではありません。
| Type | レバー | ねじ | ばね | ||
| おねじ | めねじ | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 |
| SCLDM | SCLDF | SCS13(ステンレス鋳鋼) | バフ研磨 | SUS303 | SUS304−WPB |
| CLCM | CLCF | 亜鉛ダイカスト | クロムメッキ・サチライトクロムメッキ | ||
| CLCMD | − | 銅メッキ＋ニッケルメッキ | |||
[ ! ]CLCMDは識別の為、シールをつけています。
規格表
| 型式 | − | L | − | レバー色 |
| CLCM8 CLCMD6 | − − | 20 25 | − − | SC NC |
| M (並目) | R | H | H1 | (h) | S | D | d | セレーション 歯数 | B | 最大荷重 Fmax.(N) | 最大締付力 Pmax.(kN) | 参考質量(g) | |
| おねじタイプ | めねじタイプ | ||||||||||||
| 4 | 45 | 35 | 38.5 | 25.8 | 4 | 13 | 10 | 16 | 3 | 48 | 1.8 | 33 | 31 |
| 5 | 65 | 2.9 | 34 | 31 | |||||||||
| 6 | 110 | 4.1 | 40 | 30 | |||||||||
| 8 | 63.5 | 45 | 48.5 | 32.3 | 7 | 17.5 | 14 | 20 | 4 | 189 | 7.5 | 70 | 73 |
| 10 | 78.5 | 54 | 58 | 37.6 | 8 | 21 | 16 | 24 | 4 | 303 | 11.8 | 152 | 113 |
| 12 | 93 | 67.5 | 71.5 | 45.6 | 14 | 24 | 19 | 28 | 4 | 446 | 17.2 | 220 | 174 |
■バフ研磨（オールステンレス）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■クロムメッキ・サチライトクロムメッキ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■銅メッキ＋ニッケルメッキ
[ ! ]CLCMDは銅メッキを下地としてニッケルメッキを処理していますのでレバー部は帯電防止性があります。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | ￥基準単価 | |
| Type | M | ||
| めねじタイプ SCLDF | 4 | 7 | 1,775 |
| 5 | 1,775 | ||
| 6 | 1,775 | ||
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 選択 | ￥基準単価 | |||||||
| Type | M | ||||||||
| おねじタイプ SCLDM | 4 | 12 | 16 | 20 | 25 | 1,775 | |||
| 5 | 12 | 16 | 20 | 25 | 32 | 1,817 | |||
| 6 | 12 | 16 | 20 | 25 | 32 | 1,880 | |||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 選択 | レバー色 | ￥基準 単価 | |||||||
| Type | M | |||||||||
| おねじタイプ CLCM | 4 | 12 | 16 | 25 | C (クロムメッキ) SC (サチライト クロムメッキ) | 1,197 | ||||
| 5 | 12 | 16 | 20 | 25 | 32 | 1,197 | ||||
| 6 | 12 | 16 | 20 | 25 | 32 | 1,197 | ||||
| 8 | 16 | 20 | 25 | 32 | 40 | 1,533 | ||||
| 10 | 20 | 25 | 32 | 40 | 50 | 1,796 | ||||
| 12 | 25 | 32 | 40 | 50 | 2,247 | |||||
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | レバー色 | ￥基準 単価 | |
| Type | M | |||
| めねじタイプ CLCF | 5 | 7 | C (クロムメッキ) SC (サチライト クロムメッキ) | 1,113 |
| 6 | 1,113 | |||
| 8 | 10 | 1,250 | ||
| 10 | 14 | 1,533 | ||
| 12 | 17 | 1,953 | ||
[ ! ]CLCMDは銅メッキを下地としてニッケルメッキを処理していますのでレバー部は帯電防止性があります。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 選択 | レバー色 | ￥基準 単価 | |||||||
| Type | M | |||||||||
| おねじタイプ CLCMD | 4 | 12 | 16 | 20 | 25 | NC (銅メッキ) ＋ (ニッケルメッキ) | 1,407 | |||
| 5 | 12 | 16 | 20 | 25 | 32 | 1,407 | ||||
| 6 | 12 | 16 | 20 | 25 | 32 | 1,407 | ||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,472円 ( 1,619円 ) | 在庫品1日目当日出荷可能 |
1,472円 ( 1,619円 ) | 在庫品1日目当日出荷可能 |
1,472円 ( 1,619円 ) | 在庫品1日目当日出荷可能 |
1,472円 ( 1,619円 ) | 在庫品1日目当日出荷可能 |
1,653円 ( 1,818円 ) | 在庫品1日目当日出荷可能 |
1,653円 ( 1,818円 ) | 在庫品1日目当日出荷可能 |
2,027円 ( 2,230円 ) | 在庫品1日目当日出荷可能 |
2,027円 ( 2,230円 ) | 在庫品1日目当日出荷可能 |
2,582円 ( 2,840円 ) | 在庫品1日目当日出荷可能 |
2,582円 ( 2,840円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
1,583円 ( 1,741円 ) | 在庫品1日目当日出荷可能 |
2,027円 ( 2,230円 ) | 在庫品1日目当日出荷可能 |
2,027円 ( 2,230円 ) | 在庫品1日目当日出荷可能 |
2,027円 ( 2,230円 ) | 在庫品1日目当日出荷可能 |
2,027円 ( 2,230円 ) | 在庫品1日目当日出荷可能 |
2,027円 ( 2,230円 ) | 在庫品1日目当日出荷可能 |
2,027円 ( 2,230円 ) | 在庫品1日目当日出荷可能 |
2,027円 ( 2,230円 ) | 在庫品1日目当日出荷可能 |
2,027円 ( 2,230円 ) | 在庫品1日目当日出荷可能 |
2,027円 ( 2,230円 ) | 在庫品1日目当日出荷可能 |
2,027円 ( 2,230円 ) | 在庫品1日目当日出荷可能 |
2,374円 ( 2,611円 ) | 在庫品1日目当日出荷可能 |
2,374円 ( 2,611円 ) | 在庫品1日目当日出荷可能 |
2,374円 ( 2,611円 ) | 在庫品1日目当日出荷可能 |
2,374円 ( 2,611円 ) | 在庫品1日目当日出荷可能 |
2,374円 ( 2,611円 ) | 在庫品1日目当日出荷可能 |
2,374円 ( 2,611円 ) | 在庫品1日目当日出荷可能 |
2,374円 ( 2,611円 ) | 在庫品1日目当日出荷可能 |
2,374円 ( 2,611円 ) | 在庫品1日目当日出荷可能 |
2,374円 ( 2,611円 ) | 在庫品1日目当日出荷可能 |
2,374円 ( 2,611円 ) | 在庫品1日目当日出荷可能 |
2,971円 ( 3,268円 ) | 在庫品1日目当日出荷可能 |
2,971円 ( 3,268円 ) | 在庫品1日目当日出荷可能 |
2,971円 ( 3,268円 ) | 在庫品1日目当日出荷可能 |
2,971円 ( 3,268円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】汎用的なクランプレバーのステンレス製シリーズです。オールステンレスのタイプ・ねじ部ステンレスタイプのご用意です。
商品担当おすすめ
クランプレバー ステンレスシリーズのレビュー
治具の固定
4
4.02020/09/01
簡単な治具の可動部の固定に使っています。クランプ力も問題がなく、メッキもきれいで良かったです。
1人が参考にしています。
搬送装置に使用しています
5
5.02022/11/24
設計を含めて製作を依頼された生産設備機械のクランプ部分に使用しています。今回は納期の関係でミスミ製を選定、購入しました。...もっと読む
0人が参考にしています。
部品の固定
4
4.02021/02/04
装置の中で分解が必要な部品を固定している。
オールステンレスタイプがＭ６までなので、大きいサイズもラインナップがそろうと...もっと読む
0人が参考にしています。
レバー
5
5.02020/12/25
軽い力で回せるのでよいです。
耐久性もありそうで満足しています。
0人が参考にしています。
ロールクランプガイド固定ネジ
4
4.02020/09/08
ロール紙をクランプするのに使用。六角穴付きだと工具が必要ですが、これだと工具が不要で簡単に開閉が可能です。カタログを眺め...もっと読む
