ミスミ

キャスタ　低床タイプ

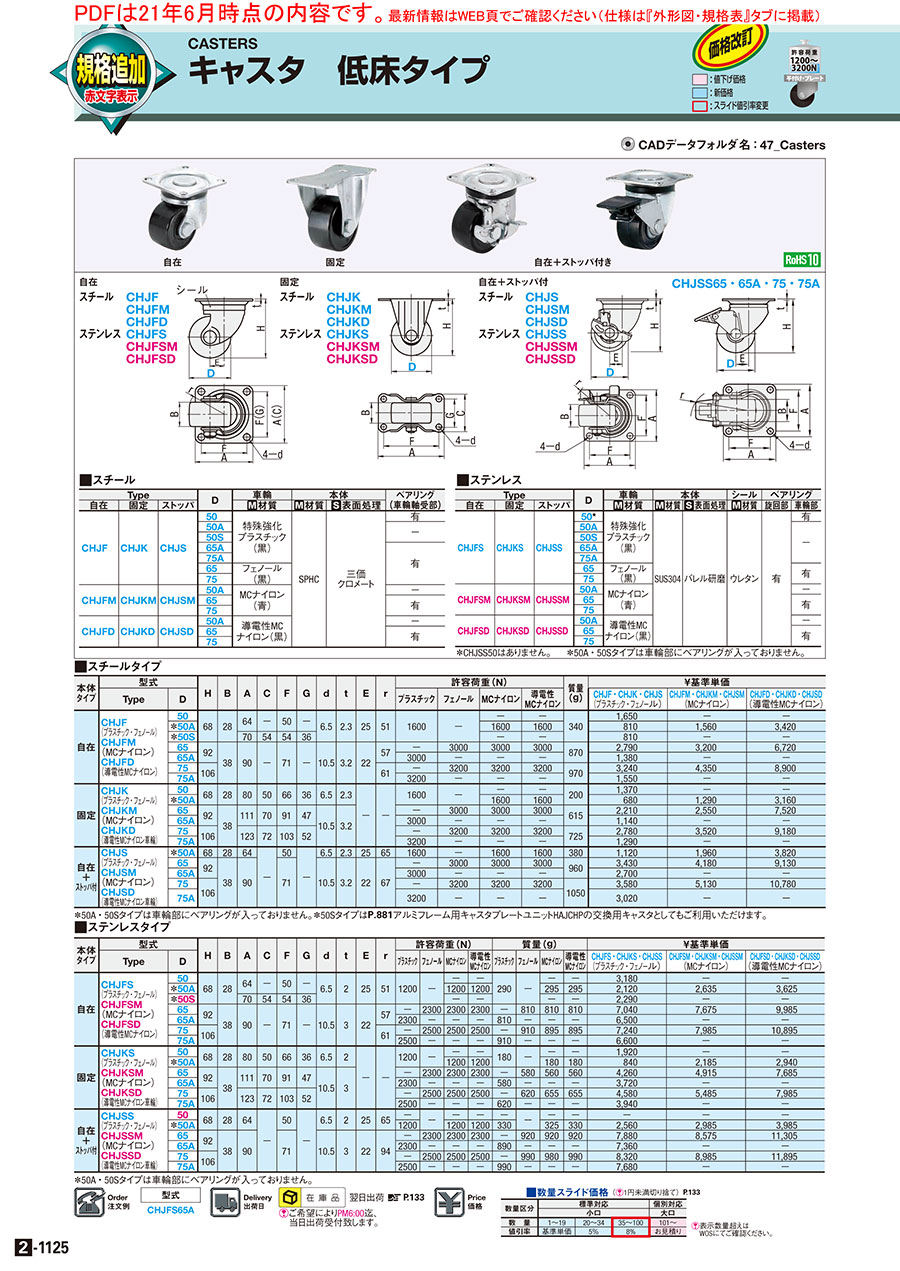

カタログ |P.2-1125

通常単価(税別): 864円～16,669円

税込単価: 950円～18,336円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】取り付け高さが低く、走行安定性に優れた重荷重キャスタです。

4.64.6

自在ストッパタイプの一部製品について図面に不備があります。以下をご確認ください。(カタログについては現在修正中)
サイドストッパ：CHJSSM50A,CHJSSD50A 上面ストッパ：CHJSSM65・75,CHJSSDA65・75
AGV/AMR向けキャスタを新発売いたしました。商品ページはこちら
キャスタの選定方法についてはこちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

キャスタ　重荷重用　CSH□

通常価格(税別)： 716円 (税込価格：788円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

キャスタ　重荷重用　CJH□　CKＨ□

通常価格(税別)： 1,067円 (税込価格：1,174円)

通常出荷日：在庫品1日目

未確定：候補が71型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

自在
スチール
CHJF
CHJFM
CHJFD

ステンレス
CHJFS
CHJFSM
CHJFSD

固定
スチール
CHJK
CHJKM
CHJKD

ステンレス
CHJKS
CHJKSM
CHJKSD

自在ストッパ付

スチール
CHJS
CHJSM
CHJSD

ステンレス
CHJSS50A
CHJSSM50A
CHJSSD50A

CHJSS65・65A・75・75A
CHJSSM65・75
CHJSSD65・75

■スチール

Type			D	車輪	本体		ベアリング (車輪軸受部)
自在	固定	ストッパ付		[ M ]材質	[ M ]材質	[ S ]表面処理
CHJF	CHJK	CHJS	50	特殊強化プラスチック (黒)	SPHC	三価クロメート	有
			50A				−
			50S
			65A				有
			75A
			65	フェノール (黒)
			75
CHJFM	CHJKM	CHJSM	50A	モノマーキャストナイロン (青)			−
			65				有
			75
CHJFD	CHJKD	CHJSD	50A	導電性モノマーキャストナイロン(黒)			−
			65				有
			75

■ステンレス

Type			D	車輪	本体		シール	ベアリング
自在	固定	ストッパ付		[ M ]材質	[ M ]材質	[ S ]表面処理	[ M ]材質	旋回部	車輪部
CHJFS	CHJKS	CHJSS	50*	特殊強化プラスチック (黒)	SUS304	バレル研磨	ウレタン	有	有
			50A						−
			50S
			65A
			75A
			65	フェノール (黒)					有
			75
CHJFSM	CHJKSM	CHJSSM	50A	モノマーキャストナイロン (青)					−
			65						有
			75
CHJFSD	CHJKSD	CHJSSD	50A	導電性モノマーキャストナイロン(黒)					−
			65						有
			75

＊CHJSS50はありません。

規格表

型式

CHJFS65A

■スチールタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

本体タイプ	型式		H	B	A	C	F	G	d	t	E	r	許容荷重(daN)				質量 (g)	￥基準単価
	Type	D											プラスチック	フェノール	モノマーキャストナイロン	導電性モノマーキャストナイロン		CHJF・CHJK・CHJS (プラスチック・フェノール)	CHJFM・CHJKM・CHJSM (モノマーキャストナイロン)	CHJFD・CHJKD・CHJSD (導電性モノマーキャストナイロン)
自在	CHJF (プラスチック・フェノール) CHJFM (モノマーキャストナイロン) CHJFD (導電性モノマーキャストナイロン)	50	68	28 (25)	64	−	50	−	6.5	2.3	25	51	160	−	−	−	340	1,733	−	−
		＊50A													160	160		851	1,638	3,591
		＊50S			70	54	54	36							−	−		851	−	−
		65	92	38	90	−	71	−	10.5	3.2	22	57	−	300	300	300	870	2,930	3,360	7,056
		65A											300	−	−	−		1,449	−	−
		75	106									61	−	320	320	320	970	3,402	4,568	9,345
		75A											320	−	−	−		1,628	−	−
固定	CHJK (プラスチック・フェノール) CHJKM (モノマーキャストナイロン) CHJKD (導電性モノマーキャストナイロン)	50	68	28 (25)	80	50	66	36	6.5	2.3	−	−	160	−	−	−	200	1,439	−	−
		＊50A													160	160		714	1,355	3,318
		65	92	38	111	70	91	47	10.5	3.2			−	300	300	300	615	2,321	2,678	6,353
		65A											300	−	−	−		1,197	−	−
		75	106		123	72	103	52					−	320	320	320	725	2,919	3,696	8,946
		75A											320	−	−	−		1,355	−	−
自在ストッパ付	CHJS (プラスチック・フェノール) CHJSM (モノマーキャストナイロン) CHJSD (導電性モノマーキャストナイロン)	＊50A	68	28 (25)	64	−	50	−	6.5	2.3	25	65	160	−	160	160	380	1,176	2,058	4,011
		65	92	38	90		71		10.5	3.2	22	67	−	300	300	300	960	3,602	4,389	9,587
		65A											300	−	−	−		2,835	−	−
		75	106										−	320	320	320	1050	3,759	5,387	10,448
		75A											320	−	−	−		3,171	−	−

＊50A・50Sタイプは車輪部にベアリングが入っておりません。＊50Sタイプはこちらのアルミフレーム用キャスタプレートユニットHAJCHPの交換用キャスタとしてもご利用いただけます。
( )寸法は、モノマーキャストナイロン・導電性モノマーキャストナイロン車輪の寸法です。

■ステンレスタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

本体タイプ	型式		H	B	A	C	F	G	d	t	E	r	許容荷重(daN)				質量(g)				￥基準単価
	Type	D											プラスチック	フェノール	MCナイロン	導電性 MCナイロン	プラスチック	フェノール	モノマーキャストナイロン	導電性モノマーキャストナイロン	CHJFS・CHJKS・CHJSS (プラスチック・フェノール)	CHJFSM・CHJKSM・CHJSSM (モノマーキャストナイロン)	CHJFSD・CHJKSD・CHJSSD (導電性モノマーキャストナイロン)
自在	CHJFS (プラスチック・フェノール) CHJFSM (モノマーキャストナイロン) CHJFSD (導電性モノマーキャストナイロン)	50	68	28 (25)	64	−	50	−	6.5	2	25	51	120	－	－	－	290	－	－	－	3,339	−	−
		＊50A													120	120			295	295	2,226	2,767	4,368
		＊50S			70	54	54	36							－	－			－	－	2,405	−	−
		65	92	38	90	−	71	−	10.5	3	22	57	－	230	230	230	－	810	810	810	7,392	8,059	10,962
		65A											230	－	－	－	810	－	－	－	6,825	−	−
		75	106									61	－	250	250	250	－	910	895	895	7,602	8,384	12,642
		75A											250	－	－	－	910	－	－	－	6,930	−	−
固定	CHJKS (プラスチック・フェノール) CHJKSM (モノマーキャストナイロン) CHJKSD (導電性モノマーキャストナイロン)	50	68	28 (25)	80	50	66	36	6.5	2	−	−	120	－	－	－	180	－	－	－	2,016	−	−
		＊50A													120	120			180	180	882	2,294	3,087
		65	92	38	111	70	91	47	10.5	3			－	230	230	230	－	580	560	560	4,473	5,161	8,274
		65A											230	－	－	－	580	－	－	－	3,906	−	−
		75	106		123	72	103	52					－	250	250	250	－	620	655	655	4,809	5,759	9,849
		75A											250	－	－	－	620	－	－	－	4,137	−	−
自在ストッパ付	CHJSS (プラスチック・フェノール) CHJSSM (モノマーキャストナイロン) CHJSSD (導電性モノマーキャストナイロン)	50	68	28 (25)	64	−	50	−	6.5	2	25	65	－	－	－	－	－	－	－	－	−	−	−
		＊50A											120		120	120	330		325	330	2,688	3,134	4,809
		65	92	38	90		71		10.5	3	22	94	－	230	230	230	－	920	920	920	8,274	9,004	11,865
		65A											230	－	－	－	890	－	－	－	7,728	−	−
		75	106										－	250	250	250	－	990	980	990	8,736	9,434	13,776
		75A											250	－	－	－	990	－	－	－	8,064	−	−

＊50A・50Sタイプは車輪部にベアリングが入っておりません。
( )寸法は、モノマーキャストナイロン・導電性モノマーキャストナイロン車輪の寸法です。

型番リスト

表示件数

型番

キャスタタイプ

金具材質

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

ストッパ

車輪特性

取付穴ピッチ長手方向

(mm)

取付穴ピッチ短手方向

(mm)

許容荷重

(daN)

荷重区分

車輪幅 B

(mm)

プレート長さ

(mm)

プレート幅

(mm)

車輪部ベアリング

表面処理

RoHS?

最小発注数量

プレート式自在	スチール	50.1～70	68	140.01～220.00	～50	50	[エンプラ] 特殊強化プラスチック	なし	-	50	50	160	中荷重	28	64	64	あり	三価クロメート	10	1個
プレート式自在	スチール	50.1～70	68	140.01～220.00	～50	50	[エンプラ] 特殊強化プラスチック	なし	-	50	50	160	中荷重	28	64	64	なし	三価クロメート	10	1個
プレート式自在	スチール	50.1～70	68	140.01～220.00	～50	50	[エンプラ] 特殊強化プラスチック	なし	-	54	36	160	中荷重	28	70	54	なし	三価クロメート	10	1個
プレート式自在	スチール	70.1～100	92	220.01～320.00	50.1～70	65	[フェノール] フェノール	なし	-	71	71	300	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	70.1～100	92	220.01～320.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	なし	-	71	71	300	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	100.1～130	106	220.01～320.00	70.1～95	75	[フェノール] フェノール	なし	-	71	71	320	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	100.1～130	106	220.01～320.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	なし	-	71	71	320	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	50.1～70	68	140.01～220.00	～50	50	[ナイロン] 導電性モノマーキャストナイロン	なし	導電性	50	50	160	中荷重	25	64	64	なし	三価クロメート	10	1個
プレート式自在	スチール	70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] 導電性モノマーキャストナイロン	なし	導電性	71	71	300	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	100.1～130	106	220.01～320.00	70.1～95	75	[ナイロン] 導電性モノマーキャストナイロン	なし	導電性	71	71	320	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	50.1～70	68	140.01～220.00	～50	50	[ナイロン] モノマーキャストナイロン	なし	-	50	50	160	中荷重	25	64	64	なし	三価クロメート	10	1個
プレート式自在	スチール	70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	なし	-	71	71	300	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	100.1～130	106	220.01～320.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	なし	-	71	71	320	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	ステンレス	50.1～70	68	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	なし	-	50	50	120	軽中荷重	28	64	64	あり	バレル研磨	10	1個
プレート式自在	ステンレス	50.1～70	68	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	なし	-	50	50	120	軽中荷重	28	64	64	なし	バレル研磨	10	1個
プレート式自在	ステンレス	50.1～70	68	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	なし	-	54	36	120	軽中荷重	28	70	54	なし	バレル研磨	10	1個
プレート式自在	ステンレス	70.1～100	92	220.01～320.00	50.1～70	65	[フェノール] フェノール	なし	-	71	71	230	中荷重	38	90	90	あり	バレル研磨	10	1個
プレート式自在	ステンレス	70.1～100	92	220.01～320.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	なし	-	71	71	230	中荷重	38	90	90	あり	バレル研磨	-	1個
プレート式自在	ステンレス	100.1～130	106	220.01～320.00	70.1～95	75	[フェノール] フェノール	なし	-	71	71	250	中荷重	38	90	90	あり	バレル研磨	10	1個
プレート式自在	ステンレス	100.1～130	106	220.01～320.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	なし	-	71	71	250	中荷重	38	90	90	あり	バレル研磨	10	1個
プレート式自在	ステンレス	50.1～70	68	80.01～140.00	～50	50	[ナイロン] 導電性モノマーキャストナイロン	なし	導電性	50	50	120	軽中荷重	25	64	64	なし	バレル研磨	10	1個
プレート式自在	ステンレス	70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] 導電性モノマーキャストナイロン	なし	導電性	71	71	230	中荷重	38	90	90	あり	バレル研磨	10	1個
プレート式自在	ステンレス	100.1～130	106	220.01～320.00	70.1～95	75	[ナイロン] 導電性モノマーキャストナイロン	なし	導電性	71	71	250	中荷重	38	90	90	あり	バレル研磨	10	1個
プレート式自在	ステンレス	50.1～70	68	80.01～140.00	～50	50	[ナイロン] モノマーキャストナイロン	なし	-	50	50	120	軽中荷重	25	64	64	なし	バレル研磨	10	1個
プレート式自在	ステンレス	70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	なし	-	71	71	230	中荷重	38	90	90	あり	バレル研磨	10	1個
プレート式自在	ステンレス	100.1～130	106	220.01～320.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	なし	-	71	71	250	中荷重	38	90	90	あり	バレル研磨	10	1個
プレート式固定	スチール	50.1～70	68	140.01～220.00	～50	50	[エンプラ] 特殊強化プラスチック	なし	-	66	36	160	中荷重	28	80	50	あり	三価クロメート	10	1個
プレート式固定	スチール	50.1～70	68	140.01～220.00	～50	50	[エンプラ] 特殊強化プラスチック	なし	-	66	36	160	中荷重	28	80	50	なし	三価クロメート	10	1個
プレート式固定	スチール	70.1～100	92	220.01～320.00	50.1～70	65	[フェノール] フェノール	なし	-	91	47	300	中荷重	38	111	70	あり	三価クロメート	10	1個
プレート式固定	スチール	70.1～100	92	220.01～320.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	なし	-	91	47	300	中荷重	38	111	70	あり	三価クロメート	10	1個
プレート式固定	スチール	100.1～130	106	220.01～320.00	70.1～95	75	[フェノール] フェノール	なし	-	103	52	320	中荷重	38	123	72	あり	三価クロメート	10	1個
プレート式固定	スチール	100.1～130	106	220.01～320.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	なし	-	103	52	320	中荷重	38	123	72	あり	三価クロメート	10	1個
プレート式固定	スチール	50.1～70	68	140.01～220.00	～50	50	[ナイロン] 導電性モノマーキャストナイロン	なし	導電性	66	36	160	中荷重	25	80	50	なし	三価クロメート	10	1個
プレート式固定	スチール	70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] 導電性モノマーキャストナイロン	なし	導電性	91	47	300	中荷重	38	111	70	あり	三価クロメート	10	1個
プレート式固定	スチール	100.1～130	106	220.01～320.00	70.1～95	75	[ナイロン] 導電性モノマーキャストナイロン	なし	導電性	103	52	320	中荷重	38	123	72	あり	三価クロメート	10	1個
プレート式固定	スチール	50.1～70	68	140.01～220.00	～50	50	[ナイロン] モノマーキャストナイロン	なし	-	66	36	160	中荷重	25	80	50	なし	三価クロメート	10	1個
プレート式固定	スチール	70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	なし	-	91	47	300	中荷重	38	111	70	あり	三価クロメート	10	1個
プレート式固定	スチール	100.1～130	106	220.01～320.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	なし	-	103	52	320	中荷重	38	123	72	あり	三価クロメート	10	1個
プレート式固定	ステンレス	50.1～70	68	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	なし	-	66	36	120	軽中荷重	28	80	50	あり	バレル研磨	10	1個
プレート式固定	ステンレス	50.1～70	68	80.01～140.00	～50	50	[エンプラ] 特殊強化プラスチック	なし	-	66	36	120	軽中荷重	28	80	50	なし	バレル研磨	10	1個
プレート式固定	ステンレス	70.1～100	92	220.01～320.00	50.1～70	65	[フェノール] フェノール	なし	-	91	47	230	中荷重	38	111	70	あり	バレル研磨	10	1個
プレート式固定	ステンレス	70.1～100	92	220.01～320.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	なし	-	91	47	230	中荷重	38	111	70	あり	バレル研磨	10	1個
プレート式固定	ステンレス	100.1～130	106	220.01～320.00	70.1～95	75	[フェノール] フェノール	なし	-	103	52	250	中荷重	38	123	72	あり	バレル研磨	10	1個
プレート式固定	ステンレス	100.1～130	106	220.01～320.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	なし	-	103	52	250	中荷重	38	123	72	あり	バレル研磨	10	1個
プレート式固定	ステンレス	50.1～70	68	80.01～140.00	～50	50	[ナイロン] 導電性モノマーキャストナイロン	なし	導電性	66	36	120	軽中荷重	25	80	50	あり	バレル研磨	10	1個
プレート式固定	ステンレス	70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] 導電性モノマーキャストナイロン	なし	導電性	103	52	230	中荷重	38	123	72	あり	バレル研磨	10	1個
プレート式固定	ステンレス	100.1～130	106	220.01～320.00	70.1～95	75	[ナイロン] 導電性モノマーキャストナイロン	なし	導電性	103	52	250	中荷重	38	123	72	あり	バレル研磨	10	1個
プレート式固定	ステンレス	50.1～70	68	80.01～140.00	～50	50	[ナイロン] モノマーキャストナイロン	なし	-	66	36	120	軽中荷重	25	80	50	なし	バレル研磨	10	1個
プレート式固定	ステンレス	70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	なし	-	91	47	230	中荷重	38	111	70	あり	バレル研磨	10	1個
プレート式固定	ステンレス	100.1～130	106	220.01～320.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	なし	-	103	52	250	中荷重	38	123	72	あり	バレル研磨	10	1個
プレート式自在	スチール	50.1～70	68	140.01～220.00	～50	50	[エンプラ] 特殊強化プラスチック	回転ストッパ付	-	50	50	160	中荷重	28	64	64	なし	三価クロメート	10	1個
プレート式自在	スチール	70.1～100	92	220.01～320.00	50.1～70	65	[フェノール] フェノール	回転ストッパ付	-	71	71	300	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	70.1～100	92	220.01～320.00	50.1～70	65	[エンプラ] 特殊強化プラスチック	回転ストッパ付	-	71	71	300	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	100.1～130	106	220.01～320.00	70.1～95	75	[フェノール] フェノール	回転ストッパ付	-	71	71	320	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	100.1～130	106	220.01～320.00	70.1～95	75	[エンプラ] 特殊強化プラスチック	回転ストッパ付	-	71	71	320	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	50.1～70	68	140.01～220.00	～50	50	[ナイロン] 導電性モノマーキャストナイロン	回転ストッパ付	導電性	50	50	160	中荷重	25	64	64	なし	三価クロメート	10	1個
プレート式自在	スチール	100.1～130	106	220.01～320.00	70.1～95	75	[ナイロン] 導電性モノマーキャストナイロン	回転ストッパ付	導電性	71	71	320	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	50.1～70	68	140.01～220.00	～50	50	[ナイロン] モノマーキャストナイロン	回転ストッパ付	-	50	50	160	中荷重	25	64	64	なし	三価クロメート	10	1個
プレート式自在	スチール	70.1～100	92	220.01～320.00	50.1～70	65	[ナイロン] モノマーキャストナイロン	回転ストッパ付	-	71	71	300	中荷重	38	90	90	あり	三価クロメート	10	1個
プレート式自在	スチール	100.1～130	106	220.01～320.00	70.1～95	75	[ナイロン] モノマーキャストナイロン	回転ストッパ付	-	71	71	320	中荷重	38	90	90	あり	三価クロメート	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,097円 ( 2,307円 )	在庫品1日目当日出荷可能
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能
1,030円 ( 1,133円 )	在庫品1日目当日出荷可能
3,545円 ( 3,900円 )	在庫品1日目当日出荷可能
1,753円 ( 1,928円 )	在庫品1日目当日出荷可能
4,116円 ( 4,528円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
4,345円 ( 4,780円 )	在庫品1日目当日出荷可能
8,538円 ( 9,392円 )	在庫品1日目当日出荷可能
11,308円 ( 12,439円 )	在庫品1日目当日出荷可能
1,982円 ( 2,180円 )	在庫品1日目当日出荷可能
4,066円 ( 4,473円 )	在庫品1日目当日出荷可能
5,528円 ( 6,081円 )	在庫品1日目当日出荷可能
4,040円 ( 4,444円 )	在庫品1日目当日出荷可能
2,694円 ( 2,963円 )	在庫品1日目当日出荷可能
2,911円 ( 3,202円 )	在庫品1日目当日出荷可能
8,944円 ( 9,838円 )	在庫品1日目当日出荷可能
8,259円 ( 9,085円 )	5日目
9,198円 ( 10,118円 )	在庫品1日目当日出荷可能
8,385円 ( 9,224円 )	在庫品1日目当日出荷可能
5,286円 ( 5,815円 )	在庫品1日目当日出荷可能
13,264円 ( 14,590円 )	在庫品1日目当日出荷可能
15,297円 ( 16,827円 )	在庫品1日目当日出荷可能
3,348円 ( 3,683円 )	在庫品1日目当日出荷可能
9,752円 ( 10,727円 )	在庫品1日目当日出荷可能
10,144円 ( 11,158円 )	在庫品1日目当日出荷可能
1,741円 ( 1,915円 )	在庫品1日目当日出荷可能
864円 ( 950円 )	在庫品1日目当日出荷可能
2,808円 ( 3,089円 )	在庫品1日目当日出荷可能
1,449円 ( 1,594円 )	在庫品1日目当日出荷可能
3,532円 ( 3,885円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
4,015円 ( 4,417円 )	在庫品1日目当日出荷可能
7,687円 ( 8,456円 )	在庫品1日目当日出荷可能
10,825円 ( 11,908円 )	6日目
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
3,241円 ( 3,565円 )	在庫品1日目当日出荷可能
4,473円 ( 4,920円 )	在庫品1日目当日出荷可能
2,440円 ( 2,684円 )	在庫品1日目当日出荷可能
1,067円 ( 1,174円 )	在庫品1日目当日出荷可能
5,412円 ( 5,953円 )	在庫品1日目当日出荷可能
4,727円 ( 5,200円 )	在庫品1日目当日出荷可能
5,819円 ( 6,401円 )	在庫品1日目当日出荷可能
5,006円 ( 5,507円 )	在庫品1日目当日出荷可能
3,736円 ( 4,110円 )	在庫品1日目当日出荷可能
10,011円 ( 11,012円 )	在庫品1日目当日出荷可能
11,917円 ( 13,109円 )	在庫品1日目当日出荷可能
2,775円 ( 3,053円 )	在庫品1日目当日出荷可能
6,245円 ( 6,870円 )	在庫品1日目当日出荷可能
6,969円 ( 7,666円 )	在庫品1日目当日出荷可能
1,423円 ( 1,565円 )	在庫品1日目当日出荷可能
4,358円 ( 4,794円 )	在庫品1日目当日出荷可能
3,431円 ( 3,774円 )	在庫品1日目当日出荷可能
4,549円 ( 5,004円 )	在庫品1日目当日出荷可能
3,837円 ( 4,221円 )	在庫品1日目当日出荷可能
4,853円 ( 5,338円 )	在庫品1日目当日出荷可能
12,642円 ( 13,906円 )	在庫品1日目当日出荷可能
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
5,311円 ( 5,842円 )	在庫品1日目当日出荷可能
6,519円 ( 7,171円 )	在庫品1日目当日出荷可能

基本情報
納期・価格

基本情報

【特長】取り付け高さが低く、走行安定性に優れた重荷重キャスタです。

ご注意

自在ストッパタイプの一部製品について図面に不備があります。以下をご確認ください。(カタログについては現在修正中)
サイドストッパ：CHJSSM50A,CHJSSD50A 上面ストッパ：CHJSSM65・75,CHJSSDA65・75
AGV/AMR向けキャスタを新発売いたしました。商品ページはこちら
キャスタの選定方法についてはこちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜19	20〜34	35～100	101～
値引率	基準単価	5％	8%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
キャスタ　軽中荷重用　CNG□　CNSG□
小型～中型クラスの台車に利用いただけるキャスタです。
ミスミ
キャスタ　中重荷重用
業界標準ピッチ対応品です。
ミスミ
高耐久キャスタ AGV/AMR牽引台車・補助車輪用軽中荷重向け
高硬度鋼板と精密ボールベアリングを採用しており、10000kｍ以上、24時間走行が可能です。高反発弾性の特殊ウレタン車輪により、旋回時の往復稼動におけるスリップ現象を低減、ルートからの離脱を防止します。AGV、AMRで牽引する台車だけではなく本体の補助車輪としても使用可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

キャスタ　低床タイプのレビュー

4.6平均満足度：4.639件のレビュー

星5
72%
星4
18%
星3
10%
星2
0%
星1
0%

装置のキャスター

満足度：5.02019/12/03

低床タイプで重量に耐えられる物で商社より価格が安かったので採用一流メーカー品なので問題ありませんでした

1人が参考にしています。

重量棚のキャスターに

満足度：5.02019/04/05

重量棚のキャスターとして取り付けましたが、まず何より価格が安い。使用して何も問題無く、これからも使用したいと思わせる商...もっと読む

1人が参考にしています。

装置の移動用に使用

満足度：5.02019/02/26

装置の移動用として2年使用しています。安価で強度があるので使用しやすいです。アジャスタパッド(NFJN)と併用で使っ...もっと読む

1人が参考にしています。

台車の車輪

満足度：5.02019/02/05

他のメーカーと比べて価格・納期の面でミスミさんに決めました。品質も期待していた以上でした。

1人が参考にしています。

台車のキャスター

満足度：3.02023/07/29

台車のキャスターに使用しました。摺動性も良く、稼働は問題ないです。

0人が参考にしています。

39件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品キャスタ　低床タイプ	ねじ込みキャスタ　低床タイプ	キャスタ　低床軽量タイプ	低床キャスター	キャスタ　超低床軽量タイプ	低床重荷重用キャスター自在
メーカー	ミスミ	ミスミ	ミスミ	東信製作所	ミスミ	ナンシン
通常価格	864円-	2,058円 -	5,019円 -	847円	3,862円 -	6,619円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜
取付穴種類	丸穴	-	丸穴	-	丸穴	-

この商品に関連するミスミユニット事例その他の事例を探す

アルミフレーム標準架台

キャスタカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

キャスタタイプ

金具材質

取付高さ【範囲選択】(mm)

取付け高さ H(mm)

許容荷重【範囲選択】(daN)

車輪径【範囲選択】(mm)

車輪径 D(φ)

車輪材質

ストッパ

車輪特性

取付穴ピッチ 長手方向(mm)

取付穴ピッチ 短手方向(mm)

許容荷重(daN)

車輪幅 B(mm)

プレート長さ(mm)

プレート幅(mm)

車輪部ベアリング

表面処理

タイプ

CAD

出荷日

キャスタ 低床タイプ

外形図・規格表

規格表

型番リスト

詳細情報

基本情報

ご注意

納期・価格

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

キャスタカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

取付穴ピッチ長手方向(mm)

取付穴ピッチ短手方向(mm)

キャスタ　低床タイプ

この商品に関連するミスミユニット事例その他の事例を探す
