キャスタ中荷重用 CMG□

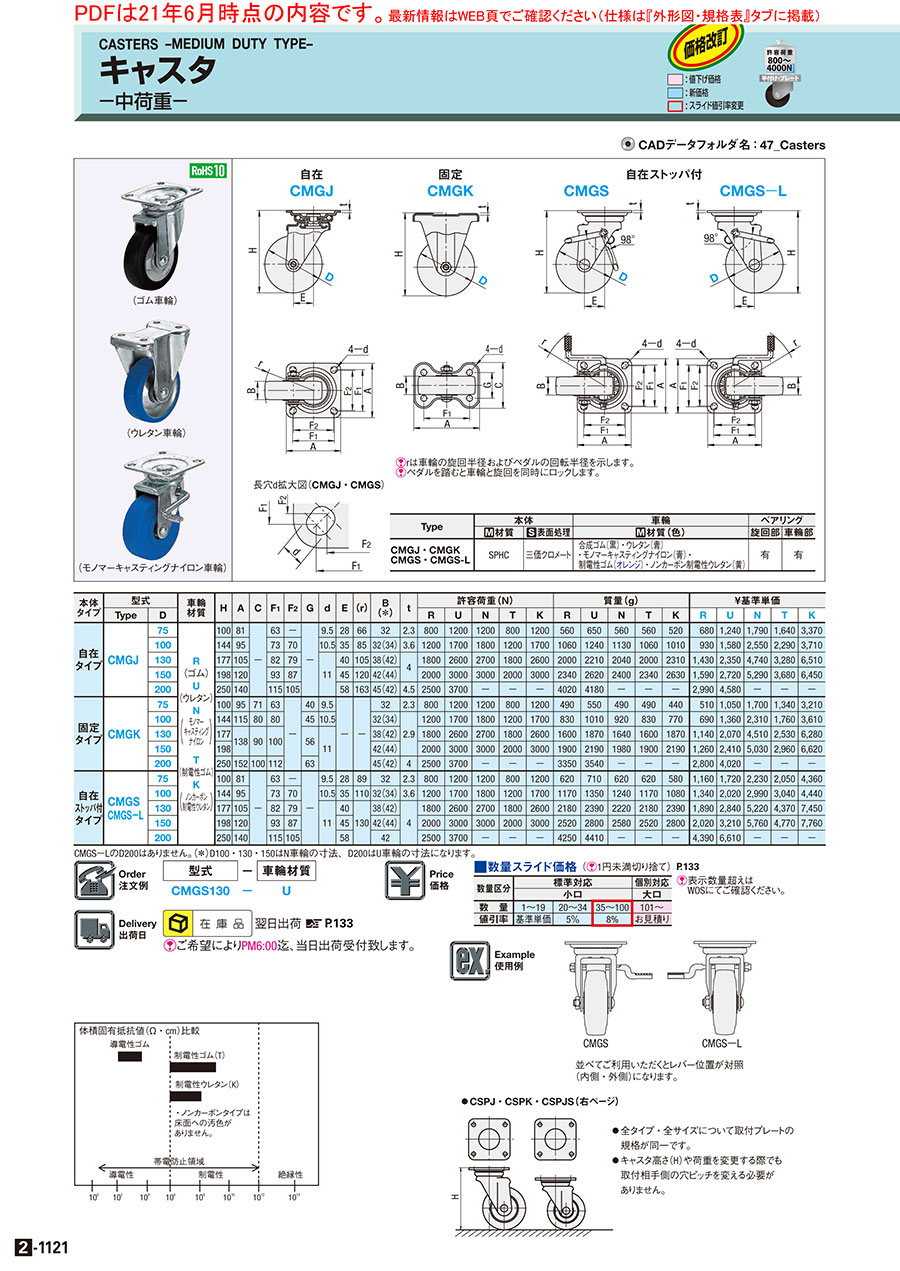

カタログ| P.2-1121

通常単価(税別): 678円～10,307円

税込単価: 746円～11,338円

通常出荷日：在庫品1日目～14日目一部当日出荷可能

中荷重向けの筐体や台車などに使用可能なキャスタです。ストッパ位置を選択できるタイプのご用意もございます...

詳細を確認

4.54.5

アルミフレーム用軽快キャスタを新発売致しました。商品ページはこちら
重量物運搬用軽快キャスタを新発売いたしました。商品ページはこちら
AGV/AMR向けキャスタを新発売いたしました。商品ページはこちら
キャスタの選定方法についてはこちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

キャスタ軽中荷重用 CNG□ CNSG□

通常価格(税別)： 102円 (税込価格：112円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

キャスタ低床タイプ

通常価格(税別)： 993円 (税込価格：1,092円)

通常出荷日：在庫品1日目

未確定：候補が86型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

自在

自在ストッパ付

固定

CMGJ

CMGS

CMGS－L

CMGK

長穴d拡大図
(CMGJ・CMGS)

[ ! ]rは車輪の旋回半径およびペダルの回転半径を示します。
[ ! ]ペダルを踏むと車輪と旋回を同時にロックします。

本体タイプ	Type	取付方向	取付穴種類	本体		車輪	ベアリング
				[ M ]材質	[ S ]表面処理	[ M ]材質(色)	旋回部	車輪部
自在	CMGJ	－	長穴	SPHC	三価クロメート	合成ゴム（黒）ウレタン（青）モノマーキャスティングナイロン（青）制電性ゴム（オレンジ）：帯電防止ノンカーボン制電性ウレタン（黄）：帯電防止	有	有

自在ストッパ付	CMGS	ペダル右側
	CMGS-L	ペダル左側
固定	CMGK	－	丸穴

規格表

型式	−	車輪材質
CMGS130	−	U

本体タイプ	型式		車輪材質	H	A	C	F₁	F₂	G	d	E	(r)	Ｂ(＊)	t	許容荷重(daN)					質量(g)
本体タイプ	Type	D	車輪材質	H	A	C	F₁	F₂	G	d	E	(r)	Ｂ(＊)	t	R	U	N	T	K	R	U	N	T	K
自在	CMGJ	75	R (合成ゴム) U (ウレタン) N (モノマーキャスティングナイロン) T (制電性ゴム) K (ノンカーボン制電性ウレタン)	100	81	−	63	−	−	9.5	28	66	32	2.3	80	120	120	80	120	560	650	560	560	520
		100		144	95		73	70		10.5	35	85	32(*34)	3.6	120	170	180	120	170	1060	1240	1130	1060	1010
		130		177	105		82	79		11	40	105	38(*42)	4	180	260	270	180	260	2000	2210	2040	2000	2310
		150		198	120		93	87			45	120	42(*44)	4	200	300	300	200	300	2340	2620	2400	2340	2630
		200		250	140		115	105			58	163	45(*42)	4.5	250	370	−	−	−	4020	4180	−	−	−
自在ストッパ付	CMGS CMGS−L	75		100	81		63	−		9.5	28	89	32	2.3	80	120	120	80	120	620	710	620	620	580
		100		144	95		73	70		10.5	35	110	32(*34)	3.6	120	170	180	120	170	1170	1350	1240	1170	1080
		130		177	105		82	79		11	40	130	38(*42)	4	180	260	270	180	260	2180	2390	2220	2180	2390
		150		198	120		93	87			45		42(*44)		200	300	300	200	300	2520	2800	2580	2520	2800
	CMGS	200		250	140		115	105			58		42		250	370	−	−	−	4250	4410	−	−	−
固定	CMGK	75		100	95	71	63	−	40	9.5	−	−	32	2.3	80	120	120	80	120	490	550	490	490	440
		100		144	115	80	80		45	10.5			32(*34)	2.9	120	170	180	120	170	830	1010	920	830	770
		130		177	138	90	100		56	11			38(*42)		180	260	270	180	260	1600	1870	1640	1600	1870
		150		198	138	90	100		56				42(*44)		200	300	300	200	300	1900	2190	1980	1900	2190
		200		250	152	100	112		63				45(*42)	4	250	370	−	−	−	3350	3540	−	−	−

[ ! ]CMGS−LのD200はありません。
[ ! ]D100・130・150のモノマーキャスティングナイロン(N)、D200の場合ウレタン(U)の車輪幅Bは（＊）内の値になります。
[ ! ]本製品は車輪の取り外しが可能で、材質：ゴム、ウレタン、モノマーキャスティングナイロンの交換用車輪がございます。詳細は>>こちら
[ ! ]許容荷重・質量の値が”-”の場合、その材質の取り扱いがございません。

使用例

CMGS

CMGS－L

並べてご利用いただくとレバー位置が対称（内側・外側）になります。

選定サポート情報

1.荷重考え方

積載荷重の最大値を計算し、それに見合った許容荷重のキャスタをお選びください。
なお、1個当たりの許容荷重は、偏荷重や多少の衝撃を考慮し、下記のような計算式で考えるのが一般的です。

1個当たりの許容荷重	＝	積載荷重の最大値
		4個×0.8（4個使用の場合）

2.自在・固定

自在車は旋回するため、走行方向の変更が必要な場合は自在車を選択します。
固定車は旋回機能はありませんが、直進性に優れます。

3.ストッパの有無

ストッパーには、車輪の回転を止めるストッパと、旋回を止めるストッパ（旋回ロックタイプ）があります。
車輪の回転と旋回を同時に止めたい場合はダブルロックタイプを選択ください。本商品のストッパはダブルロックタイプです。

4.材質性質

材質・使用上の注意などの詳細はこちら

型番リスト

表示件数

型番

キャスタタイプ

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

ストッパ

車輪特性

取付穴ピッチ長手方向

(mm)

取付穴ピッチ短手方向

(mm)

取付穴種類

許容荷重

(daN)

荷重区分

車輪幅 B

(mm)

プレート長さ

(mm)

プレート幅

(mm)

取付方向

RoHS2（10物質）?

最小発注数量

プレート式自在	70.1～100	100	80.01～140.00	70.1～95	75	[ウレタン] ノンカーボン制電性ウレタン	なし	帯電防止	63	63	丸穴	120	軽中荷重	32	81	81	-	対応	1個
プレート式自在	70.1～100	100	80.01～140.00	70.1～95	75	[ナイロン] モノマーキャスティングナイロン	なし	-	63	63	丸穴	120	軽中荷重	32	81	81	-	対応	1個
プレート式自在	70.1～100	100	35.01～80.00	70.1～95	75	[合成ゴム] 合成ゴム（標準）	なし	-	63	63	丸穴	80	軽荷重	32	81	81	-	対応	1個
プレート式自在	70.1～100	100	35.01～80.00	70.1～95	75	[合成ゴム] 制電性ゴム	なし	帯電防止	63	63	丸穴	80	軽荷重	32	81	81	-	対応	1個
プレート式自在	70.1～100	100	80.01～140.00	70.1～95	75	[ウレタン] ウレタン（標準）	なし	-	63	63	丸穴	120	軽中荷重	32	81	81	-	対応	1個
プレート式自在	130.1～170	144	140.01～220.00	95.1～125	100	[ウレタン] ノンカーボン制電性ウレタン	なし	帯電防止	70(73)	70(73)	長穴	170	中荷重	32	95	95	-	対応	1個
プレート式自在	130.1～170	144	140.01～220.00	95.1～125	100	[ナイロン] モノマーキャスティングナイロン	なし	-	70(73)	70(73)	長穴	180	中荷重	34	95	95	-	対応	1個
プレート式自在	130.1～170	144	80.01～140.00	95.1～125	100	[合成ゴム] 合成ゴム（標準）	なし	-	70(73)	70(73)	長穴	120	軽中荷重	32	95	95	-	対応	1個
プレート式自在	130.1～170	144	80.01～140.00	95.1～125	100	[合成ゴム] 制電性ゴム	なし	帯電防止	70(73)	70(73)	長穴	120	軽中荷重	32	95	95	-	対応	1個
プレート式自在	130.1～170	144	140.01～220.00	95.1～125	100	[ウレタン] ウレタン（標準）	なし	-	70(73)	70(73)	長穴	170	中荷重	32	95	95	-	対応	1個
プレート式自在	170.1～200	177	220.01～320.00	125.1～160	130	[ウレタン] ノンカーボン制電性ウレタン	なし	帯電防止	79(82)	79(82)	長穴	260	中荷重	38	105	105	-	対応	1個
プレート式自在	170.1～200	177	220.01～320.00	125.1～160	130	[ナイロン] モノマーキャスティングナイロン	なし	-	79(82)	79(82)	長穴	270	中荷重	42	105	105	-	対応	1個
プレート式自在	170.1～200	177	140.01～220.00	125.1～160	130	[合成ゴム] 合成ゴム（標準）	なし	-	79(82)	79(82)	長穴	180	中荷重	38	105	105	-	対応	1個
プレート式自在	170.1～200	177	140.01～220.00	125.1～160	130	[合成ゴム] 制電性ゴム	なし	帯電防止	79(82)	79(82)	長穴	180	中荷重	38	105	105	-	対応	1個
プレート式自在	170.1～200	177	220.01～320.00	125.1～160	130	[ウレタン] ウレタン（標準）	なし	-	79(82)	79(82)	長穴	260	中荷重	38	105	105	-	対応	1個
プレート式自在	170.1～200	198	220.01～320.00	125.1～160	150	[ウレタン] ノンカーボン制電性ウレタン	なし	帯電防止	87(93)	87(93)	長穴	300	中荷重	42	120	120	-	対応	1個
プレート式自在	170.1～200	198	220.01～320.00	125.1～160	150	[ナイロン] モノマーキャスティングナイロン	なし	-	87(93)	87(93)	長穴	300	中荷重	44	120	120	-	対応	1個
プレート式自在	170.1～200	198	140.01～220.00	125.1～160	150	[合成ゴム] 合成ゴム（標準）	なし	-	87(93)	87(93)	長穴	200	中荷重	42	120	120	-	対応	1個
プレート式自在	170.1～200	198	140.01～220.00	125.1～160	150	[合成ゴム] 制電性ゴム	なし	帯電防止	87(93)	87(93)	長穴	200	中荷重	42	120	120	-	対応	1個
プレート式自在	170.1～200	198	220.01～320.00	125.1～160	150	[ウレタン] ウレタン（標準）	なし	-	87(93)	87(93)	長穴	300	中荷重	42	120	120	-	対応	1個
プレート式自在	200.1～250	250	220.01～320.00	160.1～250	200	[合成ゴム] 合成ゴム（標準）	なし	-	105(115)	105(115)	長穴	250	中荷重	45	140	140	-	対応	1個
プレート式自在	200.1～250	250	320.01～485.00	160.1～250	200	[ウレタン] ウレタン（標準）	なし	-	105(115)	105(115)	長穴	370	[重荷重] 中重荷重	42	140	140	-	対応	1個
プレート式固定	70.1～100	100	80.01～140.00	70.1～95	75	[ウレタン] ノンカーボン制電性ウレタン	なし	帯電防止	63	40	丸穴	120	軽中荷重	32	95	71	-	対応	1個
プレート式固定	70.1～100	100	80.01～140.00	70.1～95	75	[ナイロン] モノマーキャスティングナイロン	なし	-	63	40	丸穴	120	軽中荷重	32	95	71	-	対応	1個
プレート式固定	70.1～100	100	35.01～80.00	70.1～95	75	[合成ゴム] 合成ゴム（標準）	なし	-	63	40	丸穴	80	軽荷重	32	95	71	-	対応	1個
プレート式固定	70.1～100	100	35.01～80.00	70.1～95	75	[合成ゴム] 制電性ゴム	なし	帯電防止	63	40	丸穴	80	軽荷重	32	95	71	-	対応	1個
プレート式固定	70.1～100	100	80.01～140.00	70.1～95	75	[ウレタン] ウレタン（標準）	なし	-	63	40	丸穴	120	軽中荷重	32	95	71	-	対応	1個
プレート式固定	130.1～170	144	140.01～220.00	95.1～125	100	[ウレタン] ノンカーボン制電性ウレタン	なし	帯電防止	80	45	丸穴	170	中荷重	32	115	80	-	対応	1個
プレート式固定	130.1～170	144	140.01～220.00	95.1～125	100	[ナイロン] モノマーキャスティングナイロン	なし	-	80	45	丸穴	180	中荷重	34	115	80	-	対応	1個
プレート式固定	130.1～170	144	80.01～140.00	95.1～125	100	[合成ゴム] 合成ゴム（標準）	なし	-	80	45	丸穴	120	軽中荷重	32	115	80	-	対応	1個
プレート式固定	130.1～170	144	80.01～140.00	95.1～125	100	[合成ゴム] 制電性ゴム	なし	帯電防止	80	45	丸穴	120	軽中荷重	32	115	80	-	対応	1個
プレート式固定	130.1～170	144	140.01～220.00	95.1～125	100	[ウレタン] ウレタン（標準）	なし	-	80	45	丸穴	170	中荷重	32	115	80	-	対応	1個
プレート式固定	170.1～200	177	220.01～320.00	125.1～160	130	[ウレタン] ノンカーボン制電性ウレタン	なし	帯電防止	100	56	丸穴	260	中荷重	38	138	90	-	対応	1個
プレート式固定	170.1～200	177	220.01～320.00	125.1～160	130	[ナイロン] モノマーキャスティングナイロン	なし	-	100	56	丸穴	270	中荷重	42	138	90	-	対応	1個
プレート式固定	170.1～200	177	140.01～220.00	125.1～160	130	[合成ゴム] 合成ゴム（標準）	なし	-	100	56	丸穴	180	中荷重	38	138	90	-	対応	1個
プレート式固定	170.1～200	177	140.01～220.00	125.1～160	130	[合成ゴム] 制電性ゴム	なし	帯電防止	100	56	丸穴	180	中荷重	38	138	90	-	対応	1個
プレート式固定	170.1～200	177	220.01～320.00	125.1～160	130	[ウレタン] ウレタン（標準）	なし	-	100	56	丸穴	260	中荷重	38	138	90	-	対応	1個
プレート式固定	170.1～200	198	220.01～320.00	125.1～160	150	[ウレタン] ノンカーボン制電性ウレタン	なし	帯電防止	100	56	丸穴	300	中荷重	42	138	90	-	対応	1個
プレート式固定	170.1～200	198	220.01～320.00	125.1～160	150	[ナイロン] モノマーキャスティングナイロン	なし	-	100	56	丸穴	300	中荷重	44	138	90	-	対応	1個
プレート式固定	170.1～200	198	140.01～220.00	125.1～160	150	[合成ゴム] 合成ゴム（標準）	なし	-	100	56	丸穴	200	中荷重	42	138	90	-	対応	1個
プレート式固定	170.1～200	198	140.01～220.00	125.1～160	150	[合成ゴム] 制電性ゴム	なし	帯電防止	100	56	丸穴	200	中荷重	42	138	90	-	対応	1個
プレート式固定	170.1～200	198	220.01～320.00	125.1～160	150	[ウレタン] ウレタン（標準）	なし	-	100	56	丸穴	300	中荷重	42	138	90	-	対応	1個
プレート式固定	200.1～250	250	220.01～320.00	160.1～250	200	[合成ゴム] 合成ゴム（標準）	なし	-	112	63	丸穴	250	中荷重	45	152	100	-	対応	1個
プレート式固定	200.1～250	250	320.01～485.00	160.1～250	200	[ウレタン] ウレタン（標準）	なし	-	112	63	丸穴	370	[重荷重] 中重荷重	42	152	100	-	対応	1個
プレート式自在	70.1～100	100	80.01～140.00	70.1～95	75	[ウレタン] ノンカーボン制電性ウレタン	ダブルストッパ付(回転+旋回)	帯電防止	63	63	丸穴	120	軽中荷重	32	81	81	取手右側	対応	1個
プレート式自在	70.1～100	100	80.01～140.00	70.1～95	75	[ナイロン] モノマーキャスティングナイロン	ダブルストッパ付(回転+旋回)	-	63	63	丸穴	120	軽中荷重	32	81	81	取手右側	対応	1個
プレート式自在	70.1～100	100	35.01～80.00	70.1～95	75	[合成ゴム] 合成ゴム（標準）	ダブルストッパ付(回転+旋回)	-	63	63	丸穴	80	軽荷重	32	81	81	取手右側	対応	1個
プレート式自在	70.1～100	100	35.01～80.00	70.1～95	75	[合成ゴム] 制電性ゴム	ダブルストッパ付(回転+旋回)	帯電防止	63	63	丸穴	80	軽荷重	32	81	81	取手右側	対応	1個
プレート式自在	70.1～100	100	80.01～140.00	70.1～95	75	[ウレタン] ウレタン（標準）	ダブルストッパ付(回転+旋回)	-	63	63	丸穴	120	軽中荷重	32	81	81	取手右側	対応	1個
プレート式自在	130.1～170	144	140.01～220.00	95.1～125	100	[ウレタン] ノンカーボン制電性ウレタン	ダブルストッパ付(回転+旋回)	帯電防止	70(73)	70(73)	丸穴	170	中荷重	32	95	95	取手右側	対応	1個
プレート式自在	130.1～170	144	140.01～220.00	95.1～125	100	[ナイロン] モノマーキャスティングナイロン	ダブルストッパ付(回転+旋回)	-	70(73)	70(73)	丸穴	180	中荷重	34	95	95	取手右側	対応	1個
プレート式自在	130.1～170	144	80.01～140.00	95.1～125	100	[合成ゴム] 合成ゴム（標準）	ダブルストッパ付(回転+旋回)	-	70(73)	70(73)	丸穴	120	軽中荷重	32	95	95	取手右側	対応	1個
プレート式自在	130.1～170	144	80.01～140.00	95.1～125	100	[合成ゴム] 制電性ゴム	ダブルストッパ付(回転+旋回)	帯電防止	70(73)	70(73)	丸穴	120	軽中荷重	32	95	95	取手右側	対応	1個
プレート式自在	130.1～170	144	140.01～220.00	95.1～125	100	[ウレタン] ウレタン（標準）	ダブルストッパ付(回転+旋回)	-	70(73)	70(73)	丸穴	170	中荷重	32	95	95	取手右側	対応	1個
プレート式自在	170.1～200	177	220.01～320.00	125.1～160	130	[ウレタン] ノンカーボン制電性ウレタン	ダブルストッパ付(回転+旋回)	帯電防止	79(82)	79(82)	長穴	260	中荷重	38	105	105	取手右側	対応	1個
プレート式自在	170.1～200	177	220.01～320.00	125.1～160	130	[ナイロン] モノマーキャスティングナイロン	ダブルストッパ付(回転+旋回)	-	79(82)	79(82)	長穴	270	中荷重	42	105	105	取手右側	対応	1個
プレート式自在	170.1～200	177	140.01～220.00	125.1～160	130	[合成ゴム] 合成ゴム（標準）	ダブルストッパ付(回転+旋回)	-	79(82)	79(82)	長穴	180	中荷重	38	105	105	取手右側	対応	1個
プレート式自在	170.1～200	177	140.01～220.00	125.1～160	130	[合成ゴム] 制電性ゴム	ダブルストッパ付(回転+旋回)	帯電防止	79(82)	79(82)	長穴	180	中荷重	38	105	105	取手右側	対応	8個
プレート式自在	170.1～200	177	220.01～320.00	125.1～160	130	[ウレタン] ウレタン（標準）	ダブルストッパ付(回転+旋回)	-	79(82)	79(82)	長穴	260	中荷重	38	105	105	取手右側	対応	1個
プレート式自在	170.1～200	198	220.01～320.00	125.1～160	150	[ウレタン] ノンカーボン制電性ウレタン	ダブルストッパ付(回転+旋回)	帯電防止	87(93)	87(93)	長穴	300	中荷重	42	120	120	取手右側	対応	1個

通常単価(税別) (税込単価)	通常出荷日

4,476円 ( 4,924円 )	在庫品1日目当日出荷可能
2,378円 ( 2,616円 )	在庫品1日目当日出荷可能
902円 ( 992円 )	在庫品1日目当日出荷可能
2,178円 ( 2,396円 )	在庫品1日目当日出荷可能
1,646円 ( 1,811円 )	在庫品1日目当日出荷可能
4,928円 ( 5,421円 )	在庫品1日目当日出荷可能
3,387円 ( 3,726円 )	在庫品1日目当日出荷可能
1,236円 ( 1,360円 )	在庫品1日目当日出荷可能
3,042円 ( 3,346円 )	在庫品1日目当日出荷可能
2,098円 ( 2,308円 )	在庫品1日目当日出荷可能
8,648円 ( 9,513円 )	在庫品1日目当日出荷可能
6,296円 ( 6,926円 )	在庫品1日目当日出荷可能
1,899円 ( 2,089円 )	在庫品1日目当日出荷可能
4,356円 ( 4,792円 )	在庫品1日目当日出荷可能
3,122円 ( 3,434円 )	在庫品1日目当日出荷可能
8,567円 ( 9,424円 )	在庫品1日目当日出荷可能
7,027円 ( 7,730円 )	在庫品1日目当日出荷可能
2,112円 ( 2,323円 )	在庫品1日目当日出荷可能
4,887円 ( 5,376円 )	在庫品1日目当日出荷可能
3,613円 ( 3,974円 )	在庫品1日目当日出荷可能
3,972円 ( 4,369円 )	在庫品1日目当日出荷可能
6,083円 ( 6,691円 )	在庫品1日目当日出荷可能
4,264円 ( 4,690円 )	在庫品1日目当日出荷可能
2,258円 ( 2,484円 )	在庫品1日目当日出荷可能
678円 ( 746円 )	在庫品1日目当日出荷可能
1,780円 ( 1,958円 )	在庫品1日目当日出荷可能
1,394円 ( 1,533円 )	在庫品1日目当日出荷可能
4,795円 ( 5,275円 )	在庫品1日目当日出荷可能
3,069円 ( 3,376円 )	在庫品1日目当日出荷可能
917円 ( 1,009円 )	在庫品1日目当日出荷可能
2,337円 ( 2,571円 )	在庫品1日目当日出荷可能
1,806円 ( 1,987円 )	在庫品1日目当日出荷可能
8,340円 ( 9,174円 )	在庫品1日目当日出荷可能
5,991円 ( 6,590円 )	在庫品1日目当日出荷可能
1,514円 ( 1,665円 )	在庫品1日目当日出荷可能
3,361円 ( 3,697円 )	在庫品1日目当日出荷可能
2,749円 ( 3,024円 )	在庫品1日目当日出荷可能
8,792円 ( 9,671円 )	在庫品1日目当日出荷可能
6,681円 ( 7,349円 )	在庫品1日目当日出荷可能
1,673円 ( 1,840円 )	在庫品1日目当日出荷可能
3,931円 ( 4,324円 )	在庫品1日目当日出荷可能
3,201円 ( 3,521円 )	在庫品1日目当日出荷可能
3,719円 ( 4,091円 )	在庫品1日目当日出荷可能
5,339円 ( 5,873円 )	在庫品1日目当日出荷可能
5,791円 ( 6,370円 )	在庫品1日目当日出荷可能
2,962円 ( 3,258円 )	在庫品1日目当日出荷可能
1,541円 ( 1,695円 )	在庫品1日目当日出荷可能
2,723円 ( 2,995円 )	在庫品1日目当日出荷可能
2,285円 ( 2,514円 )	在庫品1日目当日出荷可能
5,897円 ( 6,487円 )	在庫品1日目当日出荷可能
3,972円 ( 4,369円 )	在庫品1日目当日出荷可能
1,780円 ( 1,958円 )	在庫品1日目当日出荷可能
4,037円 ( 4,441円 )	在庫品1日目当日出荷可能
2,682円 ( 2,950円 )	在庫品1日目当日出荷可能
9,895円 ( 10,885円 )	在庫品1日目当日出荷可能
6,933円 ( 7,626円 )	在庫品1日目当日出荷可能
2,511円 ( 2,762円 )	在庫品1日目当日出荷可能
5,805円 ( 6,386円 )	14日目
3,772円 ( 4,149円 )	在庫品1日目当日出荷可能
10,307円 ( 11,338円 )	在庫品1日目当日出荷可能

基本情報
納期・価格

基本情報

中荷重向けの筐体や台車などに使用可能なキャスタです。ストッパ位置を選択できるタイプのご用意もございます。車輪材質は、合成ゴム・ウレタン・モノマーキャスティングナイロン・制電性ゴム・ノンカーボン制電性ウレタンの5タイプから選択可能です。

ご注意

アルミフレーム用軽快キャスタを新発売致しました。商品ページはこちら
重量物運搬用軽快キャスタを新発売いたしました。商品ページはこちら
AGV/AMR向けキャスタを新発売いたしました。商品ページはこちら
キャスタの選定方法についてはこちらをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

本体タイプ	型式		車輪材質	￥基準単価
本体タイプ	Type	D	車輪材質	R	U	N	T	K
自在	CMGJ	75	R (ゴム) U (ウレタン) N (モノマーキャスティングナイロン) T (制電性ゴム) K (ノンカーボン制電性ウレタン)	714	1,302	1,880	1,722	3,539
		100		977	1,659	2,678	2,405	3,896
		130		1,502	2,468	4,977	3,444	6,836
		150		1,670	2,856	5,555	3,864	6,773
		200		3,140	4,809	-	-	-
自在ストッパ付	CMGS CMGS−L	75		1,218	1,806	2,342	2,153	4,578
		100		1,407	2,121	3,140	3,192	4,662
		130		1,985	2,982	5,481	4,589	7,823
		150		2,121	3,371	6,048	5,009	8,148
	CMGS	200		4,610	6,941	-	-	-
固定	CMGK	75		536	1,103	1,785	1,407	3,371
		100		725	1,428	2,426	1,848	3,791
		130		1,197	2,174	4,736	2,657	6,594
		150		1,323	2,531	5,282	3,108	6,951
		200		2,940	4,221	-	-	-

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜19	20〜34	35〜100	101～
値引率	基準単価	5％	8％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
キャスタ軽荷重用
最も軽荷重向きのキャスタです。
ミスミ
キャスタ旋回ロックタイプ
レバーのON/OFF操作により旋回のみをロックできるキャスタです。
ミスミ
高耐久キャスタ AGV/AMR牽引台車・補助車輪用軽中荷重向け
高硬度鋼板と精密ボールベアリングを採用しており、10000kｍ以上、24時間走行が可能です。高反発弾性の特殊ウレタン車輪により、旋回時の往復稼動におけるスリップ現象を低減、ルートからの離脱を防止します。AGV、AMRで牽引する台車だけではなく本体の補助車輪としても使用可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

キャスタ中荷重用 CMG□のレビュー

4.5平均満足度：4.554件のレビュー

星5
61%
星4
37%
星3
2%
星2
0%
星1
0%

100[kg]程度の自動機用キャスタ

満足度：5.02017/07/20

価格の割には十分な剛性だと思う。ロックも左右タイプがあるのがうれしい。

2人が参考にしています。

台車のキャスター

満足度：5.02020/08/30

ポンプ用台車のキャスターとして、濡れた場所で使用。動きもスムーズで、問題ありません。

1人が参考にしています。

台車のキャスタ

満足度：5.02020/05/08

径、材質のバリエーションが多くい、耐荷重も十分。かつ安価なので重宝しています。

1人が参考にしています。

台車の車輪交換

満足度：5.02019/08/07

台車の破損した車輪と交換したが取付案が長穴となっていてスムーズに取り付ける事が出来た。

1人が参考にしています。

台車

満足度：5.02019/01/31

台車のキャスターにストッパーがついていないため、ストッパー付きと交換しました。

1人が参考にしています。

54件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品キャスタ中荷重用 CMG□	双輪キャスタ中荷重用	キャスタ中荷重用自在タイプゴム車輪	キャスタ中荷重用固定タイプゴム車輪	キャスタ軽荷重用	キャスタ中荷重用自在ストッパ付タイプゴム車輪
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	678円-	1,431円 -	378円 -	286円 -	86円 -	454円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
金具材質	スチール	スチール	スチール	スチール	スチール	スチール
車輪部ベアリング	あり	なし	あり	あり	なし	あり
表面処理	三価クロメート	三価クロメート	-	-	-	-

この商品に関連するミスミユニット事例その他の事例を探す

キャスタカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

キャスタに関連する通販・販売特集

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

タイプ

キャスタタイプ

取付高さ【範囲選択】(mm)

取付け高さ H(mm)

許容荷重【範囲選択】(daN)

車輪径【範囲選択】(mm)

車輪径 D(φ)

車輪材質

ストッパ

車輪特性

取付穴ピッチ 長手方向(mm)

取付穴ピッチ 短手方向(mm)

取付穴種類

許容荷重(daN)

車輪幅 B(mm)

プレート長さ(mm)

プレート幅(mm)

取付方向

CAD

出荷日

キャスタ 中荷重用 CMG□

外形図・規格表

規格表

使用例

選定サポート情報

1.荷重考え方

2.自在・固定

3.ストッパの有無

4.材質性質

型番リスト

詳細情報

基本情報

ご注意

納期・価格

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

キャスタカテゴリの売れ筋ランキング

キャスタに関連する通販・販売特集

技術サポート窓口

chemSHERPA

取付穴ピッチ長手方向(mm)

取付穴ピッチ短手方向(mm)

キャスタ中荷重用 CMG□

この商品に関連するミスミユニット事例その他の事例を探す
