アルミフレーム 8シリーズ 溝幅混合アルミフレーム
- 通常単価(税別)
- -
- 税込単価
- -
6シリーズ・8シリーズの溝幅が混合したアルミフレームです。■8シリーズとは溝幅...
詳細情報を確認する- フレーム形状
- 溝幅混合
- フレームシリーズ
- 8シリーズ
- フレームタイプ
- HFS（標準タイプ）
- 表面処理
- 白アルマイト処理
- フレーム溝数
- 1列溝×1列溝
- 材質
- A6005CSS-T5
- L寸固定・指定
- 指定
- 材質証明書
- 対象
- 材質証明書：材質
- A6005CSS-T5
- 材質証明書：表面処理
- 白アルマイト処理
ご注意
- WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

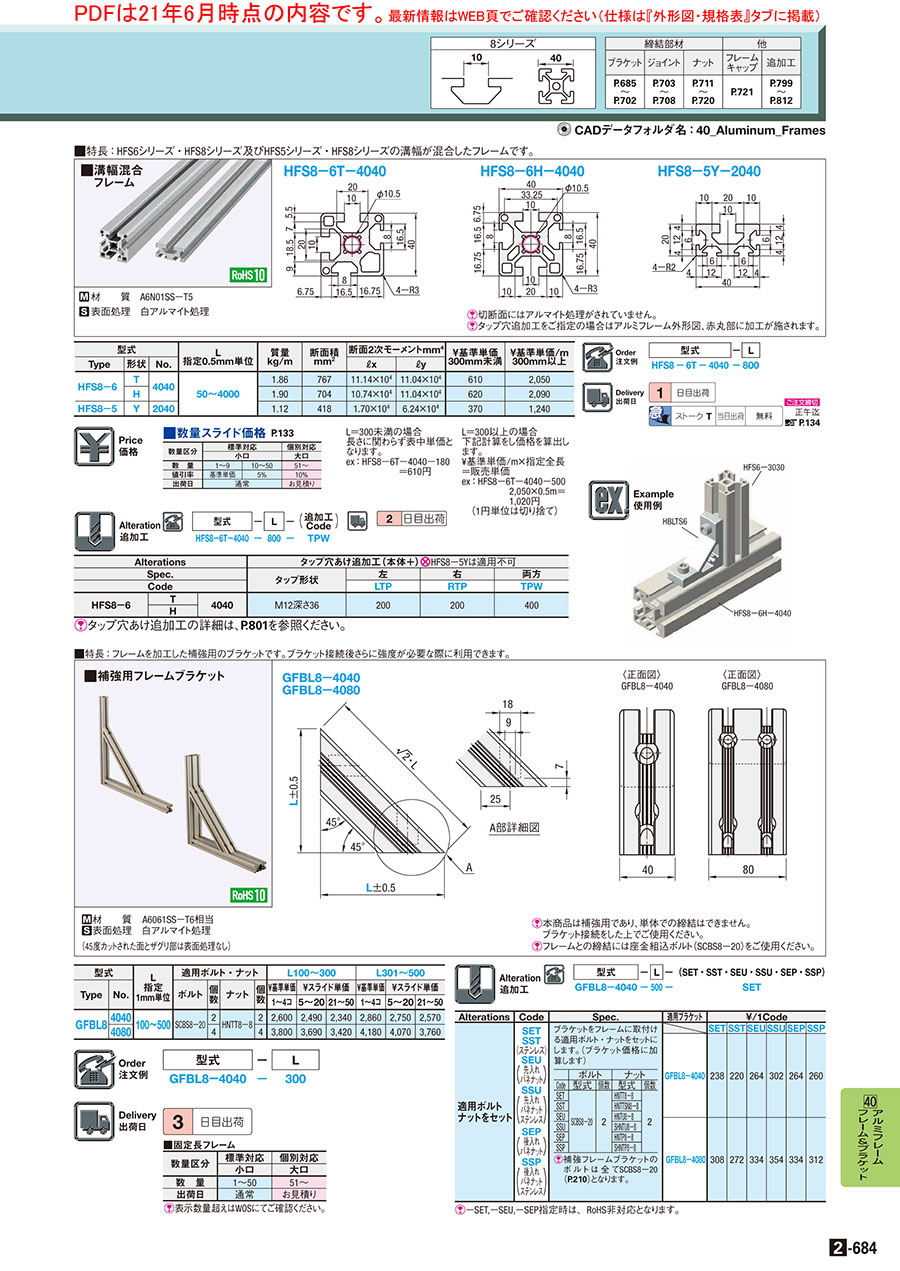

外形図・規格表
[ ! ]切断面にはアルマイト処理がされていません。
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
 |
|
|
|
その他の寸法公差関連はこちらをご参照ください。
規格表
| 型式 | − | L |
| HFS8−6T−4040 | − | 800 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 材質 | 表面処理 | L 指定0.5mm単位 | 質量 kg/m | 断面積 mm2 | 断面2次モーメントmm4 | ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | |||
| Type | 形状 | No. | ℓx | ℓy | |||||||
| HFS8−6 | T | 4040 | A6005CSS-T5 | 白アルマイト | 50〜4000 | 1.86 | 767 | 11.14×104 | 11.04×104 | 650 | 2,190 |
| H | 1.90 | 704 | 10.74×104 | 11.04×104 | 660 | 2,230 | |||||
| HFS8−5 | Y | 2040 | 1.12 | 418 | 1.70×104 | 6.24×104 | 390 | 1,330 | |||
[ ! ]本商品にフレームキャップはご用意がございません。カタログ規格外サービスにも対応しておりません。
追加工
| Alterations | タップ穴あけ追加工（本体＋）[ NG ]HFS8−5Yは適用不可 | |||||
| Spec. | タップ形状 | 左 | 右 | 両方 | ||
| Code | LTP | RTP | TPW | |||
| HFS8−6 | T | 4040 | Ｍ12深さ36 | 200 | 200 | 400 |
| H | ||||||
| [ ! ]タップ穴あけ追加工の詳細は、こちらを参照ください。 | ||||||
使用例
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 1日目 |
- ( - ) | 1日目 |
- ( - ) | 1日目 |
詳細情報
基本情報

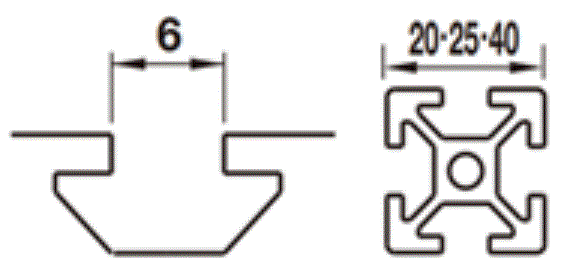

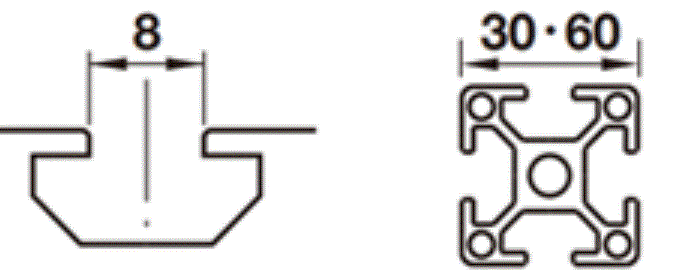

6シリーズ・8シリーズの溝幅が混合したアルミフレームです。
■8シリーズとは
溝幅10mmのアルミフレームです。M8のボルトに適用します。
切断面・追加工部には表面処理がされていません。
ご注意
- WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
- 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。
