    アルミフレーム 6シリーズ 溝幅混合アルミフレーム

    ご注意

    • WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス(>>こちら)より、製作可否含めたお見積もりをお願いします。
    • 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。
    未確定:候補が2型番あります。
    数量:

    外形図・規格表

    アルミフレーム 6シリーズ 溝幅混合アルミフレーム:関連画像 HFS6-5H-3030 HFS6-5Y-2030
    アルミフレーム 6シリーズ 溝幅混合アルミフレーム:関連画像

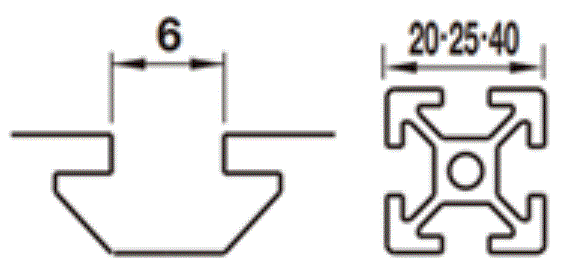

    5シリーズ
    6シリーズ
    アルミフレーム 6シリーズ 溝幅混合アルミフレーム:関連画像
    ※固定長フレームの場合は公差規定無し
    その他の寸法公差関連はこちらをご参照ください。
    [ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。

    規格表

    型式L
    HFS6−5H−3030800
    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式材質表面処理L
    指定0.5mm単位
    質量
    kg/m
    断面積
    mm2
    断面2次モーメントmm4¥基準単価
    300mm未満
    ¥基準単価/m
    300mm以上
    Type形状No.ℓxℓy
    HFS6−5H3030A6005CSS-T5白アルマイト5040001.043883.08×1043.51×1043601,230
    Y20300.702601.10×1042.61×104240830
    [ ! ]本商品にフレームキャップはご用意がございません。カタログ規格外サービスにも対応しておりません。

    追加工

    Alterationsタップ穴あけ追加工(本体+)
    Spec.タップ形状両方
    CodeLTPRTPTPW
    HFS6-5H3030M8深さ24180180360
    [ NG ]HFS6-5Y-2030は適用不可

    アルミフレーム 総合情報ページ

    取手 / 蝶番 / 錠

    キャスタ / アジャスタ / アンカー

    アルミフレームユニット

    他アクセサリ

    関連リンク

    規格外品サービスへのご案内
    特注お見積もりおよびご注文を承っております。
    製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

    ・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
    ・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
    ※お見積もりご回答までに3~5営業日(土日・祝日含まず)をいただいております。
    規格外品サービスによくある質問
    ※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

    型番リスト

    表示件数

    基準フレーム幅

    (mm)

    フレームサイズ

    全長 L

    (mm)

    RoHS?最小発注数量
    30
    30×30
    50 ~ 4000
    10
    1個
    20
    20×30
    50 ~ 4000
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    1日目
    -
    ( - )
    1日目

    詳細情報

    基本情報

    5シリーズと6シリーズの溝を持つアルミフレームです。

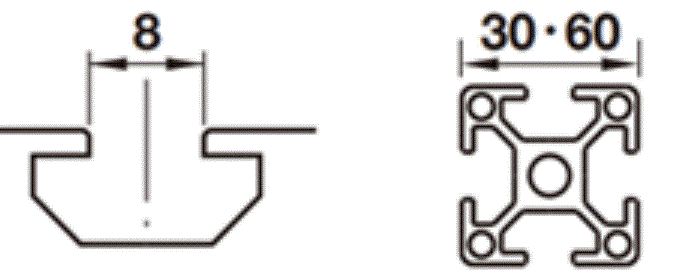

    ■6シリーズとは
    溝幅8mmのアルミフレームです。M6のボルトに適用します。
    切断面・追加工部には表面処理がされていません。

    ご注意

    • WEBカタログの情報が最新となりますが、冊子のカタログをご希望の場合は、「アルミフレーム・安全柵総合カタログ」2024年3月発刊>>こちら よりご請求ください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    • 本製品のアルミフレームは屋内使用を前提としており、ミスミ製と他社製アルミフレームには互換性がないため、フレームおよび関連部品は同一メーカーでのご使用を推奨します。
    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス(>>こちら)より、製作可否含めたお見積もりをお願いします。
    • 【配送に関するご注意】アルミフレームの土・日・祝日着指定や長重量物の配送については、別途チャーター料金が発生する場合や、着日指定のご希望に沿えない場合があります。あらかじめご了承ください。

    納期・価格

    価格表

    数量スライド価格 こちら
    数量区分標準対応個別対応
    小口大口
    数 量1~910~5051~
    値引率基準単価5%お見積り
    出荷日通常
    L=300未満の場合、
    長さに関わらず表中単価となります。
    ex:HFS6−5H−3030−180=360円
    L=300以上の場合、
    下記計算をし価格を算出します。
    ¥基準単価/m×指定全長=販売単価
    ex:HFS6−5H−3030−500
    1,230×0.5m=610円
    [ ! ]1円未満切り捨て
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

     1 日目出荷
        ご注文締切

    ストークT

    当日出荷無料正午迄>>こちら

    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-624

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    アルミフレーム 6シリーズ 溝幅混合アルミフレームのレビュー
    4.7平均満足度:4.77件のレビュー
    ソーガイド治具
    5
    満足度:5.0
    6シリーズの土台に6シリーズのフレームだと高さがあり干渉するため、低いこのフレームがぴったりだった。
    1人が参考にしています。
    棚のスライド部に
    5
    満足度:5.0
    20角では不安だったので20×40にしようと思ってたのですが このサイズ見つけ変更しました。 使用感は強度もバランスも良...もっと読む
    0人が参考にしています。
    社内用のフレームラックに使用しています
    3
    満足度:3.0
    社内用に製作したフレームラックに使用しています。下部を重くして、上部を軽くしたかったので、下部を□30で、中間部を20x...もっと読む
    0人が参考にしています。
    30シリーズの固定用
    5
    満足度:5.0
    30シリーズで組んでいて、スペースはないが、固定用に一本いれたいとき、30と20の変換用のこのフレームを使って事なきを得...もっと読む
    0人が参考にしています。
    治具の脚として
    5
    満足度:5.0
    ある試験体にプレートを付け、そのプレートに脚として、このフレームを使用。 普段はこの倍の太さを使用していたが、試験体の重...もっと読む
    0人が参考にしています。
