ミスミ

８シリーズ（溝幅１０ｍｍ）－４列溝用－重荷重フレーム用ブラケット

８シリーズ（溝幅１０ｍｍ）－４列溝用－重荷重フレーム用ブラケット
通常単価(税別)
1,284円～2,338円
税込単価
1,412円～2,572円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット

ミスミ

８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット
4.7
通常価格(税別)： 92円 (税込価格：101円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

８シリーズ（溝幅１０ｍｍ）－２列溝用－押出厚型ブラケット

ミスミ

８シリーズ（溝幅１０ｍｍ）－２列溝用－押出厚型ブラケット
4.5
通常価格(税別)： 268円 (税込価格：295円)

通常出荷日：在庫品1日目

4列溝タイプのフレームをブラケット1つで接続可能なブラケットです。

詳細情報を確認する

ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

摺動段差ロール

【ご利用無料】
アルミフレーム筐体
設計ソフト

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が32型番あります。
数量：

外形図・規格表

外形図

NBLUQ8
HBLUQ8

８シリーズ（溝幅１０ｍｍ）－４列溝用－重荷重フレーム用ブラケット:関連画像

[ ! ]NBLUQ8は両側面及びボルト穴にアルマイトがありません。

[ ! ]アルミフレーム接触面にフライス加工をしており、直角度を保証しております。
[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。
[ ! ]NBLUQ8はフライス加工をしておりません。直角公差±1°となります。
Type[ M ]材質[ S ]表面処理
NBLUQ8A6063S−T5アルマイト処理[ ! ]
HBLUQ8A6N01SS−T5

規格表

型式
NBLUQ8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。　
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。
型式質量
(g)		適合ボルト・Tナット許容荷重
(N)		￥基準単価￥スライド単価
ボルト個数Tナット個数1〜99コ100〜200
NBLUQ8770CBM8−258HNTT8−8870561,1181,054
HBLUQ81,2431,181

追加工

型式−(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
NBLUQ8
HBLUQ8		−
−		SET
C−SET
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け穴追加工Cブラケットに、カバー取付用両面M5タップ穴を追加できます。
型式例：HBLUQ8-C
(取付け用ネジこちら HCBM)
８シリーズ（溝幅１０ｍｍ）－４列溝用－重荷重フレーム用ブラケット:関連画像		NBLUT832
HBLUT8
NBLUQ8
HBLUQ8
AlterationsCodeSpec.適用ブラケット￥/1Code
適用ボルトナットをセットSET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)
SEC
(座金組込
ボルト・
ナット)		ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。(ブラケット価格に加算します)
(例)HBLUQ8指定時
 ボルトナット
Code型式個数型式個数
SETCBM8－258HNTT8－88
SSTSCB8－25HNTTSN8－8
SEUCBM8－25HNTU8－8
SSUSCB8－25SHNTU8－8
SEPCBM8－25HNTP8－8
SSPSCB8－25SHNTP8－8
SECHCBST8－29HNTT8－8
－SETSSTSEUSSUSEPSSPSEC
NBLUT8370396447658447524569
HBLUT8
NBLUQ8486528596878596699758
HBLUQ8
[ ! ]−SET,−SEU,−SEP指定時は、付属ボルトがRoHS非対応品となります。

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM8-25鉄先入れHNTT8-8鉄無し
SSTSCB8-25ステンレス先入れHNTTSN8-8ステンレス無し
SEUCBM8-25鉄先入れHNTU8-8鉄有り
SSUSCB8-25ステンレス先入れSHNTU8-8ステンレス有り
SEPCBM8-25鉄後入れHNTP8-8鉄有り
SSPSCB8-25ステンレス後入れSHNTP8-8ステンレス有り
SECHCBST8-29鉄（座金付き）先入れHNTT8-8鉄無し

※ボルト・ナットは8個ずつ付きます。

使用例

特長：4列溝のフレームを1つのブラケットで接続できます。

対応フレーム
8シリーズ160角フレーム

８シリーズ（溝幅１０ｍｍ）－４列溝用－重荷重フレーム用ブラケット 関連画像1_使用例


類似商品

■8シリーズ-複数溝ブラケット-

2列溝3列溝【本商品】4列溝

8シリーズ（溝幅10mm）-4列溝用-重荷重フレーム用ブラケット 関連画像1_類似商品

8シリーズ（溝幅10mm）-4列溝用-重荷重フレーム用ブラケット 関連画像2_類似商品

8シリーズ（溝幅10mm）-4列溝用-重荷重フレーム用ブラケット 関連画像3_類似商品

技術情報

■直角度

ブラケットの直角度は、直角度公差表をご確認下さい。

■ブラケット許容荷重の考え方


８シリーズ（溝幅１０ｍｍ）－４列溝用－重荷重フレーム用ブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

■アルミフレーム素材の機械的性質（JIS規格参考）

材質（JIS記号）A6063S-T5A6N01SS-T5
引張り強さ（N/mm2）155以上245以上
耐力（N/mm2）110以上205以上
縦弾性係数（N/mm2）6997269972
ブリネル硬度（HB）8888
表面処理アルマイト処理9μm以上アルマイト処理9μm以上

関連商品

■8シリーズ

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

8シリーズ（溝幅10mm）-4列溝用-重荷重フレーム用ブラケット 関連画像1_関連商品

8シリーズ（溝幅10mm）-4列溝用-重荷重フレーム用ブラケット 関連画像2_関連商品

8シリーズ（溝幅10mm）-4列溝用-重荷重フレーム用ブラケット 関連画像3_関連商品

8シリーズ（溝幅10mm）-4列溝用-重荷重フレーム用ブラケット 関連画像4_関連商品

8シリーズ（溝幅10mm）-4列溝用-重荷重フレーム用ブラケット 関連画像5_関連商品

カタログページ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
    • 型番
    HBLUQ8
    HBLUQ8-C
    HBLUQ8-C-SEC
    HBLUQ8-C-SEP
    HBLUQ8-C-SET
    HBLUQ8-C-SEU
    HBLUQ8-C-SSP
    HBLUQ8-C-SST
    HBLUQ8-C-SSU
    HBLUQ8-SEC
    HBLUQ8-SEP
    HBLUQ8-SET
    HBLUQ8-SEU
    HBLUQ8-SSP
    HBLUQ8-SST
    HBLUQ8-SSU
    NBLUQ8
    NBLUQ8-C
    NBLUQ8-C-SEC
    NBLUQ8-C-SEP
    NBLUQ8-C-SET
    NBLUQ8-C-SEU
    NBLUQ8-C-SSP
    NBLUQ8-C-SST
    NBLUQ8-C-SSU
    NBLUQ8-SEC
    NBLUQ8-SEP
    NBLUQ8-SET
    NBLUQ8-SEU
    NBLUQ8-SSP
    NBLUQ8-SST
    NBLUQ8-SSU

    環境対応

    詳細材質

    カバー取付け穴追加工

    付属品

    		RoHS?最小発注数量
    RoHS対応（10物質）
    A6N01SS-T5
    無
    無
    10
    1個
    RoHS対応（10物質）
    A6N01SS-T5
    C(カバー取付けタップ加工)
    無
    10
    1個
    RoHS対応（10物質）
    A6N01SS-T5
    C(カバー取付けタップ加工)
    SEC(座金組込ボルト・ナットセット)
    10
    1個
    -
    A6N01SS-T5
    C(カバー取付けタップ加工)
    SEP(ボルト・後入れバネナットセット)
    -
    1個
    -
    A6N01SS-T5
    C(カバー取付けタップ加工)
    SET(ボルト・ナットセット)
    -
    1個
    -
    A6N01SS-T5
    C(カバー取付けタップ加工)
    SEU(ボルト・先入れバネナットセット)
    -
    1個
    RoHS対応（10物質）
    A6N01SS-T5
    C(カバー取付けタップ加工)
    SSP(ステンレスボルト・後入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    A6N01SS-T5
    C(カバー取付けタップ加工)
    SST(ステンレスボルト・ナットセット)
    10
    1個
    RoHS対応（10物質）
    A6N01SS-T5
    C(カバー取付けタップ加工)
    SSU(ステンレスボルト・先入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    A6N01SS-T5
    無
    SEC(座金組込ボルト・ナットセット)
    10
    1個
    -
    A6N01SS-T5
    無
    SEP(ボルト・後入れバネナットセット)
    -
    1個
    -
    A6N01SS-T5
    無
    SET(ボルト・ナットセット)
    -
    1個
    -
    A6N01SS-T5
    無
    SEU(ボルト・先入れバネナットセット)
    -
    1個
    RoHS対応（10物質）
    A6N01SS-T5
    無
    SSP(ステンレスボルト・後入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    A6N01SS-T5
    無
    SST(ステンレスボルト・ナットセット)
    10
    1個
    RoHS対応（10物質）
    A6N01SS-T5
    無
    SSU(ステンレスボルト・先入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    A6063S-T5
    無
    無
    10
    1個
    RoHS対応（10物質）
    A6063S-T5
    C(カバー取付けタップ加工)
    無
    10
    1個
    RoHS対応（10物質）
    A6063S-T5
    C(カバー取付けタップ加工)
    SEC(座金組込ボルト・ナットセット)
    10
    1個
    -
    A6063S-T5
    C(カバー取付けタップ加工)
    SEP(ボルト・後入れバネナットセット)
    -
    1個
    -
    A6063S-T5
    C(カバー取付けタップ加工)
    SET(ボルト・ナットセット)
    -
    1個
    -
    A6063S-T5
    C(カバー取付けタップ加工)
    SEU(ボルト・先入れバネナットセット)
    -
    1個
    RoHS対応（10物質）
    A6063S-T5
    C(カバー取付けタップ加工)
    SSP(ステンレスボルト・後入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    A6063S-T5
    C(カバー取付けタップ加工)
    SST(ステンレスボルト・ナットセット)
    10
    1個
    RoHS対応（10物質）
    A6063S-T5
    C(カバー取付けタップ加工)
    SSU(ステンレスボルト・先入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    A6063S-T5
    無
    SEC(座金組込ボルト・ナットセット)
    10
    1個
    -
    A6063S-T5
    無
    SEP(ボルト・後入れバネナットセット)
    -
    1個
    -
    A6063S-T5
    無
    SET(ボルト・ナットセット)
    -
    1個
    -
    A6063S-T5
    無
    SEU(ボルト・先入れバネナットセット)
    -
    1個
    RoHS対応（10物質）
    A6063S-T5
    無
    SSP(ステンレスボルト・後入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    A6063S-T5
    無
    SST(ステンレスボルト・ナットセット)
    10
    1個
    RoHS対応（10物質）
    A6063S-T5
    無
    SSU(ステンレスボルト・先入れバネナットセット)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    1,387円
    ( 1,526円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8

    1,420円
    ( 1,562円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8-C

    2,212円
    ( 2,433円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8

    2,043円
    ( 2,247円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8

    1,928円
    ( 2,121円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8

    2,043円
    ( 2,247円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8

    2,150円
    ( 2,365円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8-C-SSP

    1,972円
    ( 2,169円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8-C-SST

    2,338円
    ( 2,572円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8-C-SSU

    2,179円
    ( 2,397円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8

    2,010円
    ( 2,211円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8

    1,895円
    ( 2,085円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8

    2,010円
    ( 2,211円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8

    2,117円
    ( 2,329円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8-SSP

    1,939円
    ( 2,133円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8-SST

    2,305円
    ( 2,536円 )
    在庫品1日目当日出荷可能

    SL-HBLUQ8-SSU

    1,284円
    ( 1,412円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8

    1,317円
    ( 1,449円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8-C

    2,109円
    ( 2,320円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8

    1,940円
    ( 2,134円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8

    1,825円
    ( 2,008円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8

    1,940円
    ( 2,134円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8

    2,047円
    ( 2,252円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8-C-SSP

    1,869円
    ( 2,056円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8-C-SST

    2,235円
    ( 2,459円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8-C-SSU

    2,076円
    ( 2,284円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8

    1,907円
    ( 2,098円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8

    1,792円
    ( 1,971円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8

    1,907円
    ( 2,098円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8

    2,014円
    ( 2,215円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8-SSP

    1,836円
    ( 2,020円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8-SST

    2,202円
    ( 2,422円 )
    在庫品1日目当日出荷可能

    SL-NBLUQ8-SSU

  • 1

    • 詳細情報

    基本情報

    4列溝タイプのフレームをブラケット1つで接続可能なブラケットです。

    ご注意

    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格


    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    数量区分標準対応個別対応
    小口大口
    数　量1～200201～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

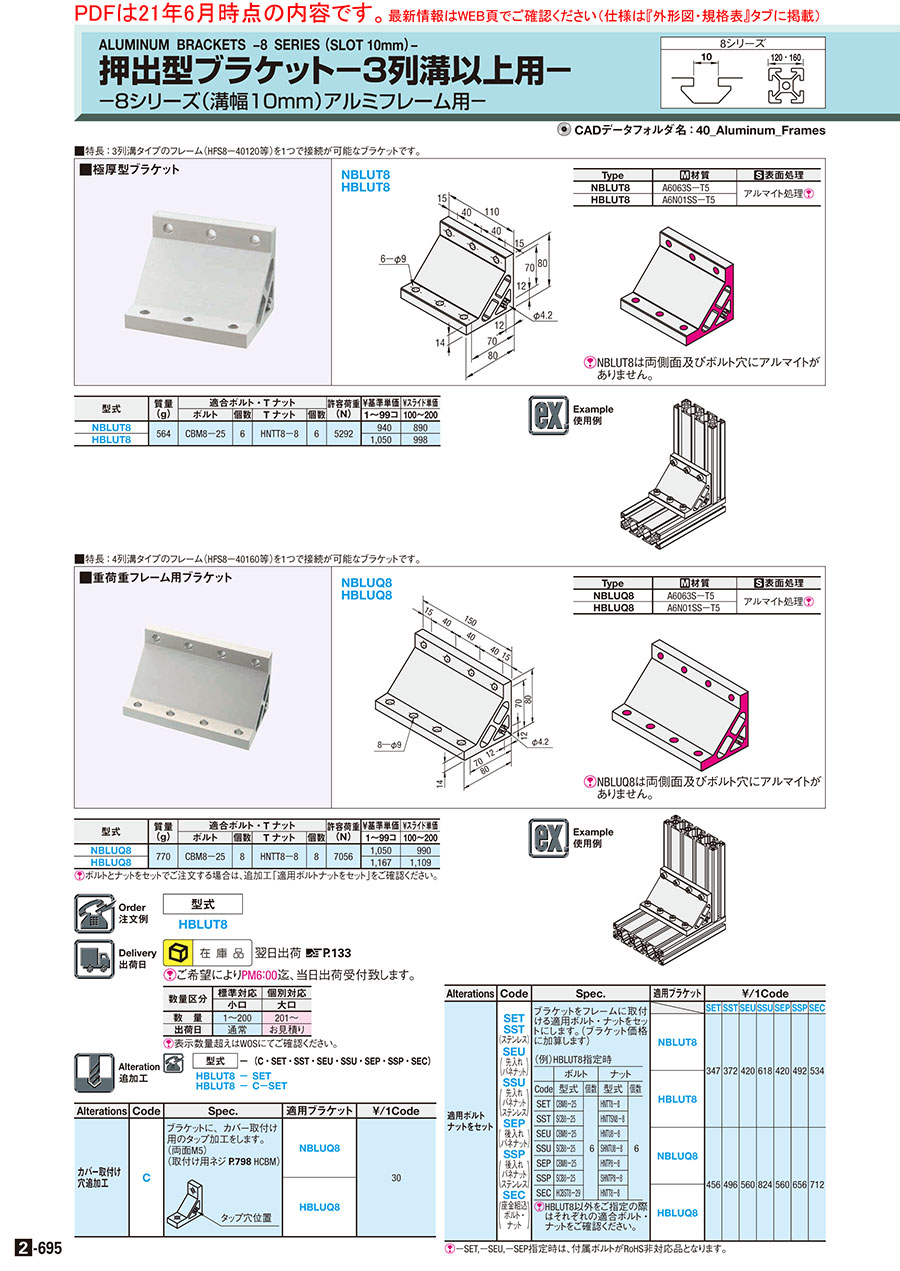

    2-695
