８－４５シリーズ（溝幅１０ｍｍ）用薄型ブラケット

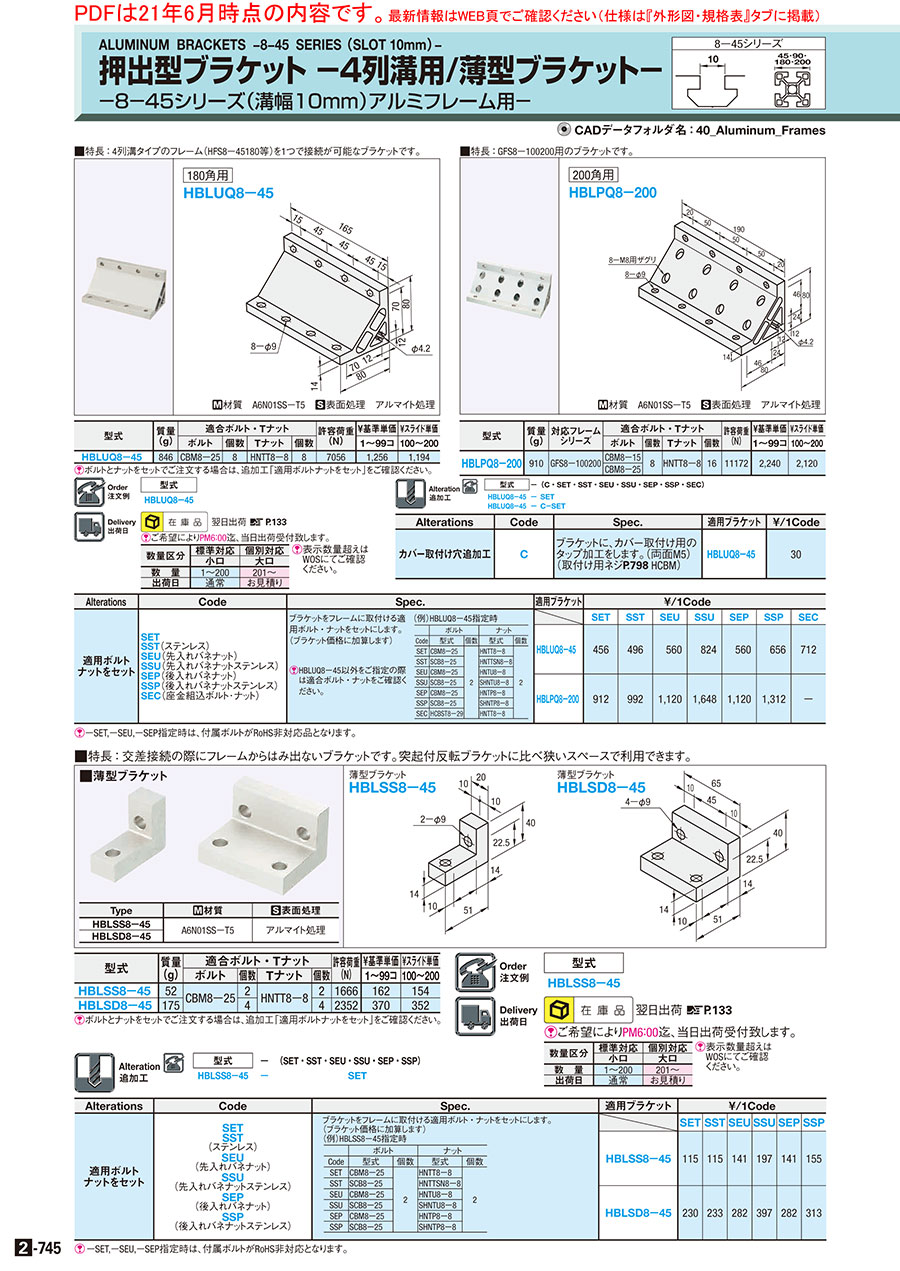

カタログ |P.2-745

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 192円～877円

税込単価: 211円～965円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

８－４５シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット

4.5

通常価格(税別)： 98円 (税込価格：108円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

８シリーズ（溝幅１０ｍｍ）用薄型ブラケット

4.8

通常価格(税別)： 119円 (税込価格：131円)

通常出荷日：在庫品1日目

クロス接続の際にフレームからはみ出ないブラケットです。突起付反転ブラケットに比...

詳細情報を確認する

詳細材質
A6N01SS-T5
ブラケット種類
薄型ブラケット
シリーズ
ミスミ　8-45シリーズ（溝幅10mm）
突起位置選択
突起なし
直角度
基準なし
表面処理
アルマイト処理
ブラケットタイプ
薄型ブラケット
カバー取付け穴追加工
無
適合ボルト
M8ボルト

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が14型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

薄型ブラケット
HBLSS8－45

薄型ブラケット
HBLSD8－45

Type	[ M ]材質	[ S ]表面処理
HBLSS8−45	A6N01SS−T5	アルマイト処理
HBLSD8−45	A6N01SS−T5	アルマイト処理

規格表

型式

HBLSS8−45

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式	質量 (g)	適合ボルト・Tナット				許容荷重 (N)	￥基準単価	￥スライド単価
型式	質量 (g)	ボルト	個数	Tナット	個数	許容荷重 (N)	1〜99コ	100〜200
HBLSS8−45	52	CBM8−25	2	HNTT8−8	2	1666	173	164
HBLSD8−45	175	CBM8−25	4	HNTT8−8	4	2352	394	375

追加工

型式	−	(SET・SST・SEU・SSU・SEP・SSP)
HBLSS8−45	−	SET

Alterations

Code

Spec.

適用ブラケット

￥/1Code

適用ボルト
ナットをセット

SET
SST
(ステンレス)
SEU
(先入れバネナット)
SSU
(先入れバネナットステンレス)
SEP
(後入れバネナット)
SSP
(後入れバネナットステンレス)

ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。
(ブラケット価格に加算します)
(例)HBLSS8－45指定時

	ボルト		ナット
Code	型式	個数	型式	個数
SET	CBM8－25	2	HNTT8－8	2
SST	SCB8－25		HNTTSN8－8
SEU	CBM8－25		HNTU8－8
SSU	SCB8－25		SHNTU8－8
SEP	CBM8－25		HNTP8－8
SSP	SCB8－25		SHNTP8－8

[ ! ]HBLSS8－45以外をご指定の際は規格表の適合ボルト・ナットをご確認ください。

－

SET

SST

SEU

SSU

SEP

SSP

HBLSS8−45

122

150

210

150

165

HBLSD8−45

245

248

300

423

300

333

[ ! ]－SET,－SEU,－SEP指定時は、付属ボルトがRoHS非対応となります。

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	CBM8-25	鉄	先入れ	HNTT8-8	鉄	無し
SST	SCB8-25	ステンレス	先入れ	HNTTSN8-8	ステンレス	無し
SEU	CBM8-25	鉄	先入れ	HNTU8-8	鉄	有り
SSU	SCB8-25	ステンレス	先入れ	SHNTU8-8	ステンレス	有り
SEP	CBM8-25	鉄	後入れ	HNTP8-8	鉄	有り
SSP	SCB8-25	ステンレス	後入れ	SHNTP8-8	ステンレス	有り

商品特長

クロス接続の際にフレームからはみ出ないブラケットです。突起付反転ブラケットに比べ狭いスペースで利用可能です。
薄型ブラケット以外にもクロス接続時にブラケットの頭がフレームからはみ出ないブラケットが各シリーズにあります。
突起がなく、ベースプレート接続もできるブラケットは○、できないものは×で表しています。

シリーズ	フレームサイズ	頭が出ないブラケット	ベースプレート接続
5	20×20	HBLFSNF5	×
5	20×20	HBLBL5	○
6	30×30	HBLFSN6	×
	30×30	HBLBL6	○
	30×60	HBLFSD6	×
8	40×40	HBLFSNF8	×
	40×40	HBLBL8	○
	40×80	HBLFSD8	×
8-45	45×45	HBLFSN8-45	×
	45×45	HBLSS8-45	○
	45×90	HBLSD8-45	○
	50×50	HBLFSN8-50	×

類似商品

■8-45シリーズ（溝幅10mm）-1列溝用- 押出型ブラケット

シリーズ名	薄型ブラケット	押出厚型ブラケット	押出極厚型ブラケット	押出不等辺ブラケット	異種サイズフレーム接続ブラケット	トライアングルブラケット
画像
特長	クロス接続の際にフレームからはみ出ないブラケットです。狭いスペースで利用可能です。	アルミフレームと同じ材質でアルマイト処理を施したタイプです。フレームとの外観を統一したい際に有効です。	1面に取り付け穴が2個ついた押出型ブラケットです。強固に接続できます。	縦・横の長さが不等辺のタイプです。狭い場所への取り付けが可能です。	取付穴が互い違いのタイプです。45角と30角のフレームを接続可能です。	1面に取付穴が2個ついたブラケットです。フレームをより強固に接続できます
許容荷重	1666	2058	2793	2572	-	3087
適用フレーム幅（mm）	本商品	45角用/ 50角用	50角用/ 60角用	40角用（45角用）	30角-45角接続用	45角用

技術情報

■直角度

ブラケットの直角度は、直角度公差表をご確認下さい。

■ブラケット許容荷重の考え方

左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

■アルミフレーム素材の機械的性質（JIS規格参考）

材質（JIS記号）	A6N01SS-T5
引張り強さ（N/mm²）	245以上
耐力（N/mm²）	205以上
縦弾性係数（N/mm²）	69972
ブリネル硬度（HB）	88
表面処理	アルマイト処理9μm以上
