未確定：候補が16型番あります。

ミスミ

８－４５シリーズ（溝幅１０ｍｍ）－２列溝用－　押出極厚型ブラケット

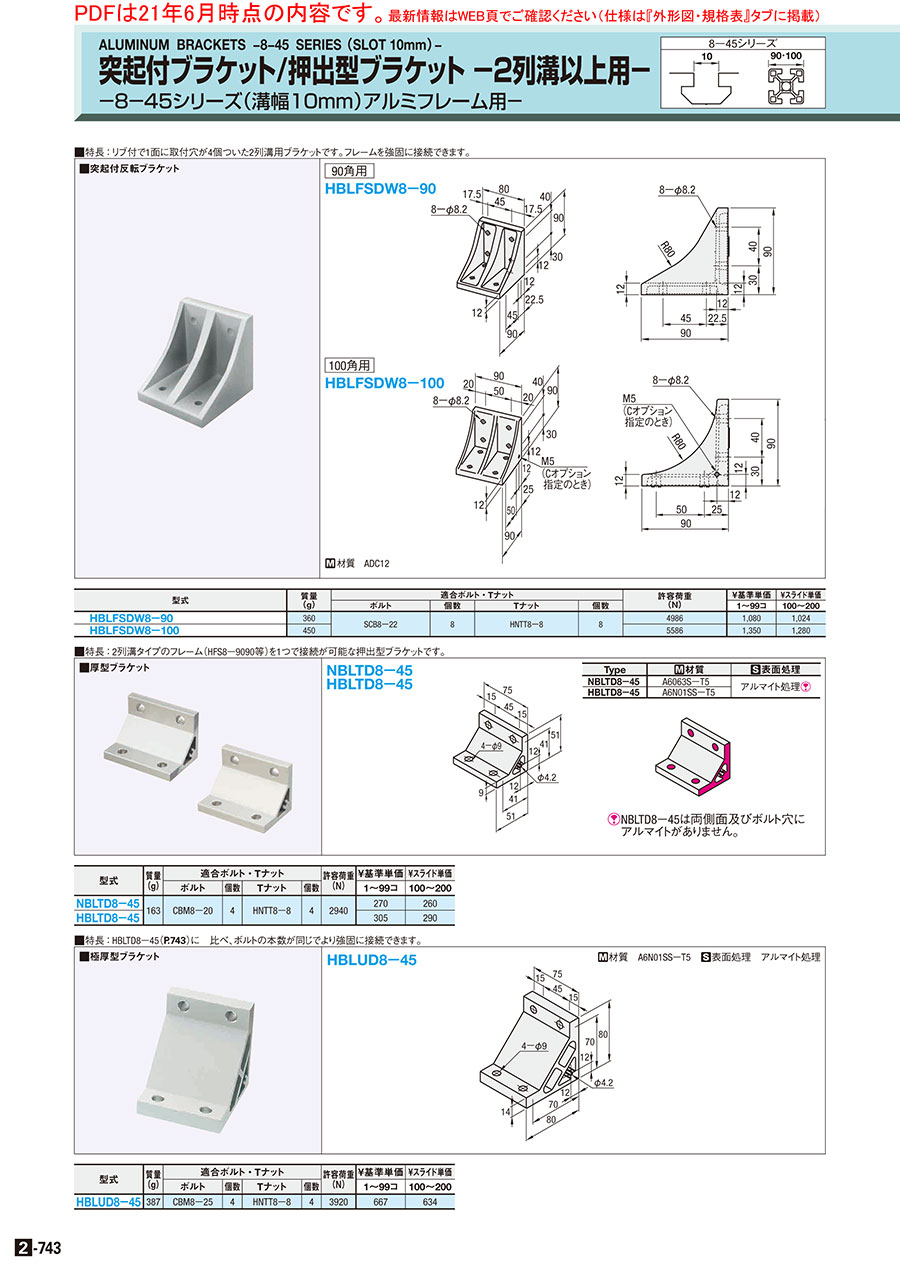

カタログ |P.2-743

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 742円～1,211円

税込単価: 816円～1,332円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

８－４５シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット

4.5

通常価格(税別)： 98円 (税込価格：108円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

８－４５シリーズ（溝幅１０ｍｍ）－２列溝用－　押出厚型ブラケット

通常価格(税別)： 301円 (税込価格：331円)

通常出荷日：在庫品1日目

2列溝タイプのフレームをブラケット1つで接続可能なブラケットです。

詳細情報を確認する

詳細材質
A6N01SS-T5
ブラケット種類
押出型ブラケット
シリーズ
ミスミ　8-45シリーズ（溝幅10mm）
適用フレーム幅 (mm)
90 / 180
適用溝数
2列溝
突起位置選択
突起なし
付加機能（押出型ブラケット）
スタンダード
直角度
基準あり
表面処理
アルマイト処理
ブラケットタイプ
極厚型ブラケット
適合ボルト
M8ボルト
フレーム接続穴数
4

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が16型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

HBLUD8−45

[ ! ]アルミフレーム接触面にフライス加工をしており、直角度を保証しております。
[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。

[ M ]材質：A6N01SS−T5　[ S ]表面処理：アルマイト処理

規格表

型式

HBLUD8−45

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式	質量 (g)	適合ボルト・Tナット				許容荷重 (Ｎ)	￥基準単価	￥スライド単価
型式	質量 (g)	ボルト	個数	Tナット	個数	許容荷重 (Ｎ)	1〜99コ	100〜200
HBLUD8−45	387	CBM8−25	4	HNTT8−8	4	3920	710	675

追加工

型式	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLUD8−45	−	SET
HBLUD8−45	−	C－SET

Alterations	Code	Spec.	適用ブラケット	￥/1Code
カバー取付け穴追加工	C	ブラケットに、カバー取付用両面M5タップ穴を追加できます。型式例：HBLUD8-45-C (取付け用ネジこちら HCBM)	HBLFSDW8−90	43
			HBLFSDW8−100	43
			HBLTD8−45	32
			HBLUD8−45
			HBLTDW8−45
			HBLUDW8−45
			HBLTD8−100
			HBLUW8−100
			HBLPQ8−100

Alterations

Code

Spec.

適用ブラケット

￥/1Code

適用ボルト
ナットをセット

SET
SST
(ステンレス)
SEU
(先入れ
バネナット)
SSU
(先入れ
バネナット
ステンレス)
SEP
(後入れ
バネナット)
SSP
(後入れ
バネナット
ステンレス)
SEC
(座金組込
ボルト･
ナット)

ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLUD8-45指定時

	ボルト		ナット
Code	型式	個数	型式	個数
SET	CBM8－25	4	HNTT8－8	4
SST	SCB8－25		HNTTSN8－8
SEU	CBM8－25		HNTU8－8
SSU	SCB8－25		SHNTU8－8
SEP	CBM8－25		HNTP8－8
SSP	SCB8－25		SHNTP8－8
SEC	HCBST8－29		HNTT8－8

[ ! ]HBLUD8－45以外をご指定の際はそれぞれの適合ボルト・ナットをご確認ください。

−

SET

SST

SEU

SSU

SEP

SSP

SEC

HBLFSDW8−90

477

520

588

869

588

690

−

HBLFSDW8−100

NBLTD8−45

239

294

413

294

324

383

HBLTD8−45

HBLUD8−45

243

298

417

298

328

379

HBLTDW8−45

477

520

588

869

588

690

−

HBLUDW8−45

473

515

584

865

584

686

HBLTD8−100

228

239

294

360

294

324

383

HBLUW8−100

473

515

584

865

584

686

−

HBLPQ8−100

486

528

596

878

596

699

[ ! ]−SET,−SEU,−SEP指定時は、付属ボルトがRoHS非対応品となります。

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	CBM8-25	鉄	先入れ	HNTT8-8	鉄	無し
SST	SCB8-25	ステンレス	先入れ	HNTTSN8-8	ステンレス	無し
SEU	CBM8-25	鉄	先入れ	HNTU8-8	鉄	有り
SSU	SCB8-25	ステンレス	先入れ	SHNTU8-8	ステンレス	有り
SEP	CBM8-25	鉄	後入れ	HNTP8-8	鉄	有り
SSP	SCB8-25	ステンレス	後入れ	SHNTP8-8	ステンレス	有り
SEC	HCBST8-29	鉄（座金付き）	先入れ	HNTT8-8	鉄	無し

商品特長

押出型ブラケット：材質A6N01SS-T5で、アルミ押出しで作成しています。基本アルマイト処理をしています。
商品特長：厚型ブラケットに比べて、同じボルトの本数でより強固に接続できます。

対応フレーム
8-45シリーズ 90角用

技術情報

■直角度

ブラケットの直角度は、直角度公差表をご確認下さい。

■ブラケット許容荷重の考え方

８－４５シリーズ（溝幅１０ｍｍ）－２列溝用－　押出極厚型ブラケット関連画像1_技術情報

左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

類似商品

■8-45シリーズ（溝幅10mm）-2列溝用-

商品名	押出極厚型ブラケット（本商品）	押出厚型ブラケット	押出厚型ブラケット取付穴4個	突起付反転ブラケット	薄型ブラケット	押出厚型ブラケット 100角用	押出極厚型ブラケット 100角用
画像
代表型式	HBLTD8-45	HBLTD8-45	HBLTDW8-45 HBLUDW8-45	HBLFSDW8-90 HBLFSDW8-100	HBLSD8-45	HBLTD8-100	HBLUW8-100
材質	A6N01SS-T5	A6063S-T5 A6N01SS-T5	A6N01SS-T5	ADC12	A6N01SS-T5	A6N01SS-T5	A6N01SS-T5
適応フレーム角	90角	90角	90角	90角・100角	90角	100角	100角
許容荷重（N）	3920	2940	4410/5586	4986/5586	2352	2940	5586
特長	HBLTD8-45に比べ、同じボルト本数でより強固に接続できます。	90角用の押出型ブラケットです。美観に優れ埃のたまりにくい構造です。	HBLTD8-45に比べ、取付穴数が1面に4個あるため、より強固に接続できます。	取付面に突起が付いており、取付時の位置決めが容易です。	取付時の省スペース化に有効です。クロス接続の際にフレームからはみ出ません。	100角用の押出型ブラケットです。美観に優れ埃のたまりにくい構造です。	HBLTD8-100に比べ、取付穴数が1面に4個あるため、より強固に接続できます。
