８シリーズ（溝幅１０ｍｍ）用 トライアングルブラケット
- 通常単価(税別)
- 1,205円～1,654円
- 税込単価
- 1,326円～1,819円
1面に取付穴が2個ついたブラケットです。フレームをより強固に接続できます。
詳細情報を確認する
未確定：候補が7型番あります。

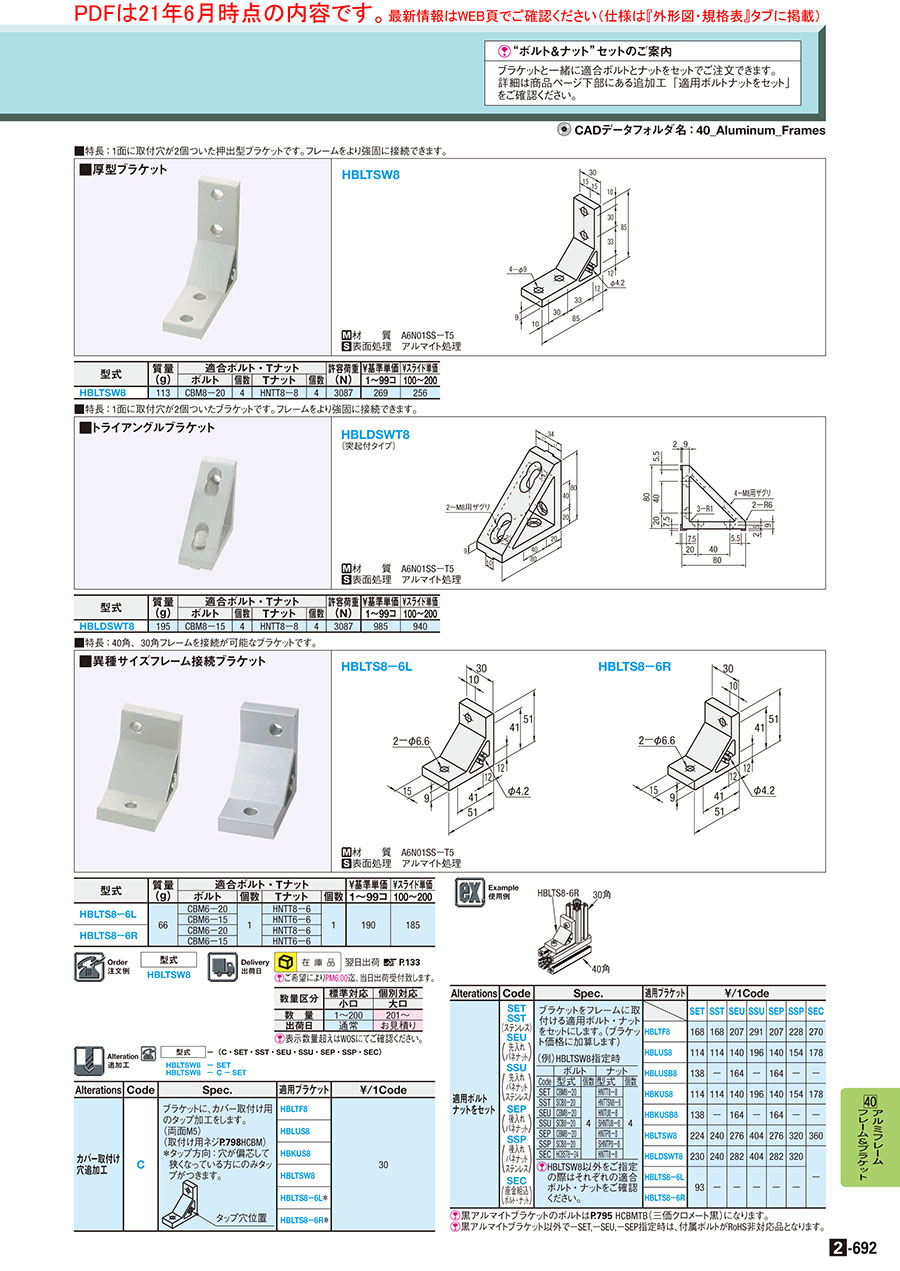

外形図・規格表
外形図
HBLDSWT8 （突起付タイプ）
[ M ]材質：A6N01SS−T5 [ S ]表面処理：アルマイト処理
規格表
| 型式 |
| HBLDSWT8 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。
| 型式 | 質量 (g) | 適合ボルト・Tナット | 許容荷重 (N) | ￥基準単価 | ￥スライド単価 | |||
| ボルト | 個数 | Tナット | 個数 | 1〜99コ | 100〜200 | |||
| HBLDSWT8 | 195 | CBM8−15 | 4 | HNTT8−8 | 4 | 3087 | 1,049 | 1,001 |
追加工
| 型式 | − | (SET・SST・SEU・SSU・SEP・SSP・SEC) |
| HBLDSWT8 | − | SET |
| Alterations | Code | Spec. | 適用ブラケット | ￥/1Code | ||||||||||||||||||||||||||||||||||||
| 適用 ボルト・ナット をセット | SET SST (ステンレス) SEU (先入れバネナット) SSU (先入れバネナット) (ステンレス) SEP (後入れバネナット) SSP (後入れバネナット) (ステンレス) SEC (座金組込ボルト・ナット) | ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。 (ブラケット価格に加算します) (例)HBLDSWT8指定時
[ ! ]HBLDSWT8以外をご指定の際はそれぞれの適合ボルト・ナットをご確認ください。 | － | SET | SST | SEU | SSU | SEP | SSP | SEC | ||||||||||||||||||||||||||||||
| HBLTF8 | 179 | 179 | 220 | 310 | 220 | 243 | 288 | |||||||||||||||||||||||||||||||||
| HBLUS8 | 121 | 121 | 149 | 209 | 149 | 164 | 190 | |||||||||||||||||||||||||||||||||
| HBLUSB8 | 147 | − | 175 | − | 175 | − | − | |||||||||||||||||||||||||||||||||
| HBKUS8 | 121 | 121 | 149 | 209 | 149 | 164 | 190 | |||||||||||||||||||||||||||||||||
| HBKUSB8 | 147 | − | 175 | − | 175 | − | − | |||||||||||||||||||||||||||||||||
| HBLTSW8 | 239 | 256 | 294 | 430 | 294 | 341 | 383 | |||||||||||||||||||||||||||||||||
| HBLDSWT8 | 245 | 300 | 300 | − | ||||||||||||||||||||||||||||||||||||
| HBLTS8－6L | 99 | − | − | − | − | − | − | |||||||||||||||||||||||||||||||||
| HBLTS8－6R | ||||||||||||||||||||||||||||||||||||||||
[ ! ]黒アルマイトブラケット以外で−SET,−SEU,−SEP指定時は、付属ボルトがRoHS非対応品となります。
■適応ボルト・ナットセット詳細（単品購入可能です）
| 追加工型式 | ボルト | ナット | ||||
|---|---|---|---|---|---|---|
| 型式 | 材質 | タイプ | 型式 | 材質 | ストッパ | |
| SET | CBM8-15 | 鉄 | 先入れ | HNTT8-8 | 鉄 | 無し |
| SST | SCB8-15 | ステンレス | 先入れ | HNTTSN8-8 | ステンレス | 無し |
| SEU | CBM8-15 | 鉄 | 先入れ | HNTU8-8 | 鉄 | 有り |
| SSU | SCB8-15 | ステンレス | 先入れ | SHNTU8-8 | ステンレス | 有り |
| SEP | CBM8-15 | 鉄 | 後入れ | HNTP8-8 | 鉄 | 有り |
| SSP | SCB8-15 | ステンレス | 後入れ | SHNTP8-8 | ステンレス | 有り |
使用例
1面に取付穴が2個ついたブラケットです。フレームをより強固に接続できます。
技術情報
■直角度
ブラケットの直角度は、直角度公差表をご確認下さい。
■ブラケット許容荷重の考え方
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。
類似商品
■8シリーズ（溝幅10mm）-1列溝用-押出型ブラケット
| 商品名 | 厚型ブラケット/ トライアングル ブラケット | 厚型ブラケット | 極厚型 ブラケット | 偏芯ブラケット | 不等辺 ブラケット | 異種サイズ フレーム接続 ブラケット | 薄型ブラケット |
|---|---|---|---|---|---|---|---|
| 製品写真 |
|
|
|
|
|
|
|
| 特長 | 1面に取付穴が2個のタイプです。4本のボルトを使用するためフレームをより強固に接続可能です。 | アルミフレームと同じ材質でアルマイト処理を施したタイプです。フレームとの外観を統一したい際に有効です。 | 厚型ブラケットとボルトの本数が同じでより強固に接続できます。 | 穴位置が偏芯しており、側面にプレートを付ける際、3mm/5mm厚のプレートをフレーム面と合わせて取付可能です。 | 縦・横の長さが不等辺のタイプです。狭い場所への取り付けが可能です。 | 取付穴が互い違いのタイプです。40角と30角のフレームを接続可能なタイプです。 | クロス接続の際にフレームからはみ出ないブラケットです。狭いスペースで利用可能です。 |
| 許容荷重 | 3087 | 2058 | 2058 | 2058 | 2572 | - | 1666 |
| 代表型式 | HBLTSW8（厚型） | NBLTS8 | HBLUS8 | HBLTH8 | HBLTF8 | HBLTS8-6L | HBLSS8 |
| 本商品 | HBKTST8 （直角加工タイプ） | HBKUS8 （直角加工タイプ） |
■押出型ブラケットと突起付きブラケットの違い
| 【本商品】押出型ブラケット
| ・押出型ブラケットの材質A6N01SS-T5で、アルミ押出しで作成しています。表面にアルマイト処理を施しております。 ・フレームと外観を統一したい際に有効です。埃のたまりにくい構造です。 ・突起付きブラケットより強度がでるため、強度を必要とする箇所に最適です。 |
| 突起付きブラケット
| ・突起付ブラケットは材質ADC12を型で作成したブラケットです。基本アルマイト処理なく同サイズの押出型ブラケットに比べ安価です。 ・突起は締結作業時の回り止めとなるため、作業性に優れます。 ・付加機能をつけたさまざまな種類のブラケットがあります。 |
関連商品
■8シリーズ
| 商品名 | アルミフレーム | ブラインドジョイント | フレームキャップ | 溝カバー | ナット |
|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
| カタログページ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連リンク
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,205円 ( 1,326円 ) | 在庫品1日目当日出荷可能 |
|
1,519円 ( 1,671円 ) | 在庫品1日目当日出荷可能 |
|
1,461円 ( 1,607円 ) | 在庫品1日目当日出荷可能 |
|
1,519円 ( 1,671円 ) | 在庫品1日目当日出荷可能 |
|
1,561円 ( 1,717円 ) | 在庫品1日目当日出荷可能 |
|
1,473円 ( 1,620円 ) | 在庫品1日目当日出荷可能 |
|
1,654円 ( 1,819円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
1面に取付穴が2個ついたブラケットです。フレームをより強固に接続できます。
ご注意
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
８シリーズ（溝幅１０ｍｍ）用 トライアングルブラケットのレビュー
製品に使用しています
5
5.02021/06/23
顧客より設計込みで製作を依頼された製品のアルミフレーム組むベースフレームのコーナーに使用しています。この商品は、剛性が高...もっと読む
