ミスミ

８シリーズ（溝幅１０ｍｍ）－２列溝用－押出厚型ブラケット

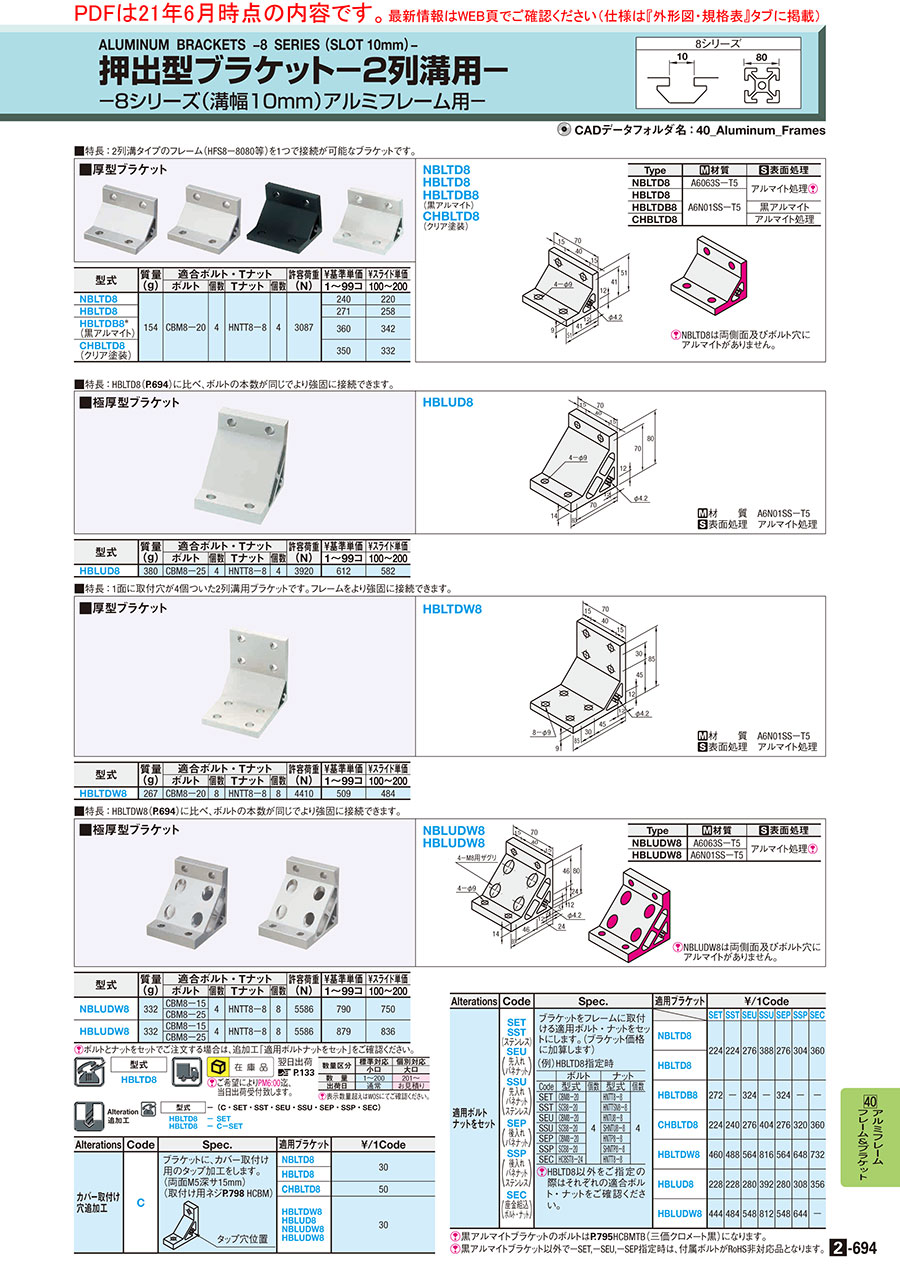

カタログ |P.2-694

4.4

平均満足度4.4

この商品のレビューをみる（13件）

通常単価(税別): 268円～933円

税込単価: 295円～1,026円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット

4.7

通常価格(税別)： 92円 (税込価格：101円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

８シリーズ（溝幅１０ｍｍ）－１列溝用－押出厚型ブラケット　取付穴2個タイプ

4.3

通常価格(税別)： 134円 (税込価格：147円)

通常出荷日：在庫品1日目

2列溝タイプのフレームをブラケット一つで接続可能なブラケットです。

詳細情報を確認する

ブラケット種類
押出型ブラケット
シリーズ
ミスミ　8シリーズ（溝幅10mm）
適用フレーム幅 (mm)
80 / 160
適用溝数
2列溝
突起位置選択
突起なし
付加機能（押出型ブラケット）
スタンダード
ブラケットタイプ
厚型ブラケット
適合ボルト
M8ボルト
フレーム接続穴数
4

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が52型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

NBLTD8
HBLTD8
HBLTDB8 （黒アルマイト）
CHBLTD8 （クリア塗装）

[ ! ]NBLTD8は両側面及びボルト穴にアルマイトがありません。

[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。

Type	[ M ]材質	[ S ]表面処理
NBLTD8	A6063S−T5	アルマイト処理[ ! ]
HBLTD8	A6N01SS−T5	アルマイト処理[ ! ]
HBLTDB8		黒アルマイト
CHBLTD8		アルマイト処理

規格表

型式

HBLTD8

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。　
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。

型式	質量 (g)	適合ボルト・Tナット				許容荷重 (N)	￥基準単価	￥スライド単価
		ボルト	個数	Tナット	個数		1〜99コ	100〜200
NBLTD8	154	CBM8−20	4	HNTT8−8	4	3087	256	234
HBLTD8							383	364
HBLTDB8^＊ (黒アルマイト)							383	364
CHBLTD8 (クリア塗装)							373	354

追加工

型式	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLTD8 HBLTD8	− −	SET C−SET

Alterations	Code	Spec.	適用ブラケット	￥/1Code
カバー取付け穴追加工	C	ブラケットに、カバー取付用両面M5タップ穴深さ15mmを追加できます。型式例：HBLTD8-C (取付け用ネジこちら HCBM)	NBLTD8	32
			HBLTD8	32
			CHBLTD8	53
			HBLTDW8 HBLUD8 NBLUDW8 HBLUDW8	32

Alterations

Code

Spec.

適用ブラケット

￥/1Code

適用
ボルト・ナット
をセット

SET
SST
(ステンレス)
SEU
(先入れバネナット)
SSU
(先入れバネナット)
(ステンレス)
SEP
(後入れバネナット)
SSP
(後入れバネナット)
(ステンレス)
SEC
(座金組込ボルト・ナット)

ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLTD8指定時

	ボルト		ナット
Code	型式	個数	型式	個数
SET	CBM8－20	4	HNTT8－8	4
SST	SCB8－20		HNTTSN8－8
SEU	CBM8－20		HNTU8－8
SSU	SCB8－20		SHNTU8－8
SEP	CBM8－20		HNTP8－8
SSP	SCB8－20		SHNTP8－8
SEC	HCBST8－24		HNTT8－8

[ ! ]HBLTD8以外をご指定の際はそれぞれの適合ボルト・ナットをご確認ください。

－

SET

SST

SEU

SSU

SEP

SSP

SEC

NBLTD8

239

294

413

294

324

383

HBLTD8

HBLTDB8

290

−

345

−

345

−

CHBLTD8

239

256

294

430

294

341

383

HBLTDW8

490

520

601

869

601

690

780

HBLUD8

243

298

417

298

328

379

NBLUDW8

473

515

584

865

584

686

−

HBLUDW8

[ ! ]黒アルマイトブラケットのボルトはこちらのHCBMTB（三価クロメート黒）になります。
[ ! ]黒アルマイトブラケット以外で−SET,−SEU,−SEP指定時は、付属ボルトがRoHS非対応品となります。

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式	ボルト		ナット
追加工型式	型式	材質	タイプ	型式	材質	ストッパ
SET	CBM8-20	鉄	先入れ	HNTT8-8	鉄	無し
SST	SCB8-20	ステンレス	先入れ	HNTTSN8-8	ステンレス	無し
SEU	CBM8-20	鉄	先入れ	HNTU8-8	鉄	有り
SSU	SCB8-20	ステンレス	先入れ	SHNTU8-8	ステンレス	有り
SEP	CBM8-20	鉄	後入れ	HNTP8-8	鉄	有り
SSP	SCB8-20	ステンレス	後入れ	SHNTP8-8	ステンレス	有り
SEC	HCBST8-24	鉄（座金付き）	先入れ	HNTT8-8	鉄	無し

※ボルト・ナットはそれぞれ取付け穴数分付属されます。

商品特長

押出型ブラケット：アルミ押出しで作成しています。表面にアルマイト処理を施しております。
2列溝タイプのフレームをブラケット一つで接続可能なブラケットです。

対応フレーム
8シリーズ80角

類似商品

■ブラケット8シリーズ（溝幅10mm）-2列溝用-

名称	【本商品】押出厚型ブラケット	押出極厚型ブラケット	押出極厚型ブラケット（8穴）	押出厚型ブラケット（8穴）	薄型ブラケット	突起付ブラケット	突起付反転ブラケット
画像
分類	押出型	押出型	押出型	押出型	押出型	両側突起付き	両側突起付き / 片側突起付き
許容荷重（N）	3087	3920	5586	4410	2352	3087/3920	3087
材質	A6063S-T5 A6N01SS-T5	A6N01SS-T5	A6063S-T5 A6N01SS-T5	A6N01SS-T5	A6N01SS-T5	ADC12	ADC12
代表型式	HBLTD8	HBLUD8	HBLUDW8	HBLTDW8	HBLSD8	HBLFTD8	HBLFSD8
特長	押出型ブラケットです。美観に優れ埃のたまりにくい構造です。	HBLTD8に比べより強固に接続できます。	HBLTDW8に比べてより強固に接続できます。	1面に取り付け穴が4個付いたタイプで、より強固に接続できます。	取付時の省スペース化に有効です。追加工で穴位置の変更が可能です。	突起付きのため位置決めが容易。	L字接続、クロス接続が可能。突起付きのため位置決めが容易。

■押出型ブラケットと突起付きブラケットの違い

【本商品】押出型ブラケット	・押出型ブラケットの材質A6N01SS-T5で、アルミ押出しで作成しています。表面にアルマイト処理を施しております。・フレームと外観を統一したい際に有効です。埃のたまりにくい構造です。・突起付きブラケットより強度がでるため、強度を必要とする箇所に最適です。
突起付きブラケット	・突起付ブラケットは材質ADC12を型で作成したブラケットです。基本アルマイト処理なく同サイズの押出型ブラケットに比べ安価です。・突起は締結作業時の回り止めとなるため、作業性に優れます。・付加機能をつけたさまざまな種類のブラケットがあります。

技術情報

■直角度

ブラケットの直角度は、直角度公差表をご確認下さい。

■ブラケット許容荷重の考え方

左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

■アルミフレーム素材の機械的性質（JIS規格参考）

材質（JIS記号）	A6063S-T5	A6N01SS-T5
引張り強さ（N/mm²）	155以上	245以上
耐力（N/mm²）	110以上	205以上
縦弾性係数（N/mm²）	69972	69972
ブリネル硬度（HB）	88	88
表面処理	アルマイト処理9μm以上	アルマイト処理9μm以上

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数

型番

環境対応	詳細材質	直角度	表面処理	カバー取付け穴追加工	付属品	RoHS?	最小発注数量

RoHS対応（10物質）	A6N01SS-T5	基準なし	クリア塗装	無	無	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準なし	クリア塗装	C(カバー取付けタップ加工)	無	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準なし	クリア塗装	C(カバー取付けタップ加工)	SEC(座金組込ボルト・ナットセット)	10	1個
-	A6N01SS-T5	基準なし	クリア塗装	C(カバー取付けタップ加工)	SEP(ボルト・後入れバネナットセット)	10	1個
-	A6N01SS-T5	基準なし	クリア塗装	C(カバー取付けタップ加工)	SET(ボルト・ナットセット)	10	1個
-	A6N01SS-T5	基準なし	クリア塗装	C(カバー取付けタップ加工)	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準なし	クリア塗装	C(カバー取付けタップ加工)	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準なし	クリア塗装	C(カバー取付けタップ加工)	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準なし	クリア塗装	C(カバー取付けタップ加工)	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準なし	クリア塗装	無	SEC(座金組込ボルト・ナットセット)	10	1個
-	A6N01SS-T5	基準なし	クリア塗装	無	SEP(ボルト・後入れバネナットセット)	10	1個
-	A6N01SS-T5	基準なし	クリア塗装	無	SET(ボルト・ナットセット)	10	1個
-	A6N01SS-T5	基準なし	クリア塗装	無	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準なし	クリア塗装	無	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準なし	クリア塗装	無	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準なし	クリア塗装	無	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	アルマイト処理	無	無	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	アルマイト処理	C(カバー取付けタップ加工)	無	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	アルマイト処理	C(カバー取付けタップ加工)	SEC(座金組込ボルト・ナットセット)	10	1個
-	A6N01SS-T5	基準あり	アルマイト処理	C(カバー取付けタップ加工)	SEP(ボルト・後入れバネナットセット)	10	1個
-	A6N01SS-T5	基準あり	アルマイト処理	C(カバー取付けタップ加工)	SET(ボルト・ナットセット)	10	1個
-	A6N01SS-T5	基準あり	アルマイト処理	C(カバー取付けタップ加工)	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	アルマイト処理	C(カバー取付けタップ加工)	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	アルマイト処理	C(カバー取付けタップ加工)	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	アルマイト処理	C(カバー取付けタップ加工)	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	アルマイト処理	無	SEC(座金組込ボルト・ナットセット)	10	1個
-	A6N01SS-T5	基準あり	アルマイト処理	無	SEP(ボルト・後入れバネナットセット)	10	1個
-	A6N01SS-T5	基準あり	アルマイト処理	無	SET(ボルト・ナットセット)	10	1個
-	A6N01SS-T5	基準あり	アルマイト処理	無	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	アルマイト処理	無	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	アルマイト処理	無	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	アルマイト処理	無	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	黒アルマイト	無	無	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	黒アルマイト	無	SEP(ボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	黒アルマイト	無	SET(ボルト・ナットセット)	10	1個
RoHS対応（10物質）	A6N01SS-T5	基準あり	黒アルマイト	無	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6063S-T5	基準なし	アルマイト処理	無	無	10	1個
-	A6063S-T5	基準なし	アルマイト処理	C(カバー取付けタップ加工)	無	10	1個
RoHS対応（10物質）	A6063S-T5	基準なし	アルマイト処理	C(カバー取付けタップ加工)	SEC(座金組込ボルト・ナットセット)	10	1個
-	A6063S-T5	基準なし	アルマイト処理	C(カバー取付けタップ加工)	SEP(ボルト・後入れバネナットセット)	10	1個
-	A6063S-T5	基準なし	アルマイト処理	C(カバー取付けタップ加工)	SET(ボルト・ナットセット)	10	1個
-	A6063S-T5	基準なし	アルマイト処理	C(カバー取付けタップ加工)	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6063S-T5	基準なし	アルマイト処理	C(カバー取付けタップ加工)	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	A6063S-T5	基準なし	アルマイト処理	C(カバー取付けタップ加工)	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	A6063S-T5	基準なし	アルマイト処理	C(カバー取付けタップ加工)	SSU(ステンレスボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6063S-T5	基準なし	アルマイト処理	無	SEC(座金組込ボルト・ナットセット)	10	1個
-	A6063S-T5	基準なし	アルマイト処理	無	SEP(ボルト・後入れバネナットセット)	10	1個
-	A6063S-T5	基準なし	アルマイト処理	無	SET(ボルト・ナットセット)	10	1個
-	A6063S-T5	基準なし	アルマイト処理	無	SEU(ボルト・先入れバネナットセット)	10	1個
RoHS対応（10物質）	A6063S-T5	基準なし	アルマイト処理	無	SSP(ステンレスボルト・後入れバネナットセット)	10	1個
RoHS対応（10物質）	A6063S-T5	基準なし	アルマイト処理	無	SST(ステンレスボルト・ナットセット)	10	1個
RoHS対応（10物質）	A6063S-T5	基準なし	アルマイト処理	無	SSU(ステンレスボルト・先入れバネナットセット)	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

429円 ( 472円 )	在庫品1日目当日出荷可能	-
484円 ( 532円 )	在庫品1日目当日出荷可能	-
884円 ( 972円 )	在庫品1日目当日出荷可能	-
791円 ( 870円 )	在庫品1日目当日出荷可能	-
734円 ( 807円 )	在庫品1日目当日出荷可能	-
791円 ( 870円 )	在庫品1日目当日出荷可能	-
840円 ( 924円 )	在庫品1日目当日出荷可能	-
752円 ( 827円 )	在庫品1日目当日出荷可能	-
933円 ( 1,026円 )	在庫品1日目当日出荷可能	-
829円 ( 912円 )	在庫品1日目当日出荷可能	-
736円 ( 810円 )	在庫品1日目当日出荷可能	-
679円 ( 747円 )	在庫品1日目当日出荷可能	-
736円 ( 810円 )	在庫品1日目当日出荷可能	-
785円 ( 864円 )	在庫品1日目当日出荷可能	-
697円 ( 767円 )	在庫品1日目当日出荷可能	-
878円 ( 966円 )	在庫品1日目当日出荷可能	-
302円 ( 332円 )	在庫品1日目当日出荷可能	SL-HBLTD8
335円 ( 369円 )	在庫品1日目当日出荷可能	SL-HBLTD8-C
735円 ( 809円 )	在庫品1日目当日出荷可能	SL-HBLTD8
642円 ( 706円 )	在庫品1日目当日出荷可能	SL-HBLTD8
585円 ( 644円 )	在庫品1日目当日出荷可能	SL-HBLTD8
642円 ( 706円 )	在庫品1日目当日出荷可能	SL-HBLTD8
674円 ( 741円 )	在庫品1日目当日出荷可能	SL-HBLTD8-C-SSP
585円 ( 644円 )	在庫品1日目当日出荷可能	SL-HBLTD8-C-SST
767円 ( 844円 )	在庫品1日目当日出荷可能	SL-HBLTD8-C-SSU
702円 ( 772円 )	在庫品1日目当日出荷可能	SL-HBLTD8
609円 ( 670円 )	在庫品1日目当日出荷可能	SL-HBLTD8
552円 ( 607円 )	在庫品1日目当日出荷可能	SL-HBLTD8
609円 ( 670円 )	在庫品1日目当日出荷可能	SL-HBLTD8
641円 ( 705円 )	在庫品1日目当日出荷可能	SL-HBLTD8-SSP
552円 ( 607円 )	在庫品1日目当日出荷可能	SL-HBLTD8-SST
734円 ( 807円 )	在庫品1日目当日出荷可能	SL-HBLTD8-SSU
422円 ( 464円 )	在庫品1日目当日出荷可能	SL-HBLTDB8
783円 ( 861円 )	在庫品1日目当日出荷可能	SL-HBLTDB8
725円 ( 798円 )	在庫品1日目当日出荷可能	SL-HBLTDB8
783円 ( 861円 )	在庫品1日目当日出荷可能	SL-HBLTDB8
268円 ( 295円 )	在庫品1日目当日出荷可能	SL-NBLTD8
301円 ( 331円 )	在庫品1日目当日出荷可能	SL-NBLTD8-C
701円 ( 771円 )	在庫品1日目当日出荷可能	SL-NBLTD8
608円 ( 669円 )	在庫品1日目当日出荷可能	SL-NBLTD8
551円 ( 606円 )	在庫品1日目当日出荷可能	SL-NBLTD8
608円 ( 669円 )	在庫品1日目当日出荷可能	SL-NBLTD8
640円 ( 704円 )	在庫品1日目当日出荷可能	SL-NBLTD8-C-SSP
551円 ( 606円 )	在庫品1日目当日出荷可能	SL-NBLTD8-C-SST
733円 ( 806円 )	在庫品1日目当日出荷可能	SL-NBLTD8-C-SSU
668円 ( 735円 )	在庫品1日目当日出荷可能	SL-NBLTD8
575円 ( 633円 )	在庫品1日目当日出荷可能	SL-NBLTD8
518円 ( 570円 )	在庫品1日目当日出荷可能	SL-NBLTD8
575円 ( 633円 )	在庫品1日目当日出荷可能	SL-NBLTD8
607円 ( 668円 )	在庫品1日目当日出荷可能	SL-NBLTD8-SSP
518円 ( 570円 )	在庫品1日目当日出荷可能	SL-NBLTD8-SST
700円 ( 770円 )	在庫品1日目当日出荷可能	SL-NBLTD8-SSU

基本情報

2列溝タイプのフレームをブラケット一つで接続可能なブラケットです。

ご注意

標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～200	201～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
６シリーズ（溝幅８ｍｍ）－１列溝用－　突起付反転ブラケット
6シリーズ1列溝用の突起付反転ブラケットです。L字接続、クロス接続どちらの場合でも接続が可能です。
ミスミ
５シリーズ（溝幅６ｍｍ）　－１列溝用－　突起付反転ブラケット
5シリーズ1列溝用の突起付反転ブラケットです。L字接続、クロス接続どちらの場合でも接続が可能です。
ミスミ
８シリーズ（溝幅１０ｍｍ）－１列溝用－突起付反転ブラケット
8シリーズ1列溝用の突起付反転ブラケットです。L字接続、クロス接続どちらの場合でも接続が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

８シリーズ（溝幅１０ｍｍ）－２列溝用－押出厚型ブラケットのレビュー

4.4平均満足度：4.413件のレビュー

星5
46%
星4
54%
星3
0%
星2
0%
星1
0%

フレームの外枠固定

満足度：4.02022/04/13

非常にしっかりとした作りで、見た目も綺麗。クロス接続にも対応していると使用の幅が広がるので、期待を込めて-1

0人が参考にしています。

アルミフレーム組立用

満足度：5.02021/12/27

軽量で、剛性があり、使用頻度の高い部品です。短納期で入手できるので助かります。

0人が参考にしています。

アルミフレームの連結

満足度：4.02021/10/29

アルミフレームの連結に使用しました。アルミフレームが黒なのでそれに合わせて黒のブラケットを探したのですが本品くらいし...もっと読む

0人が参考にしています。

筐体フレームに使用

満足度：5.02021/07/22

4本のボルトでアルミフレームを結合できるので剛性が高く見た目の形状も良いです

0人が参考にしています。

フレームとして利用

満足度：4.02019/10/02

寸法精度がほしいのでアルミフレーム8シリーズ長方形80×160mm4列溝　4面溝を選定しました。過去に何度も利用したこと...もっと読む

0人が参考にしています。

13件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品８シリーズ（溝幅１０ｍｍ）－２列溝用－押出厚型ブラケット	８シリーズ（溝幅１０ｍｍ）－２列溝用－押出極厚型ブラケット	10シリーズ（溝幅12mm）-2列溝用-押出厚型ブラケット	８シリーズ（溝幅１０ｍｍ）－１列溝用－押出厚型ブラケット	８－４５シリーズ（溝幅１０ｍｍ）－２列溝用－　押出厚型ブラケット	10シリーズ（溝幅12mm）-2列溝用-押出極厚型ブラケット
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	268円-	681円 -	1,811円 -	299円 -	301円 -	5,387円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
ブラケット種類	押出型ブラケット	押出型ブラケット	押出型ブラケット	押出型ブラケット	押出型ブラケット	押出型ブラケット
シリーズ	ミスミ　8シリーズ（溝幅10mm）	ミスミ　8シリーズ（溝幅10mm）	ミスミ　10シリーズ（溝幅12mm）	ミスミ　8シリーズ（溝幅10mm）	ミスミ　8-45シリーズ（溝幅10mm）	ミスミ　10シリーズ（溝幅12mm）
適用フレーム幅(mm)	80 / 160	80 / 160	120 / 240	40 / 80	90	120 / 240
適用溝数	2列溝	2列溝	2列溝	1列溝	2列溝	2列溝
突起位置選択	突起なし	突起なし	突起なし	突起なし	突起なし	突起なし

よく一緒に購入される商品

ミスミ
アルミフレーム 8シリーズ正方形 80…4.4
通常価格(税別) : 18,255円-
通常出荷日 : 1日目
当日出荷可能
ミスミ
８シリーズ（溝幅１０ｍｍ）－２列溝用－押…4
通常価格(税別) : 566円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
８シリーズ（溝幅１０ｍｍ）　アルミフレー…4.3
通常価格(税別) : 201円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
８シリーズ（溝幅１０ｍｍ）用　アルミフレ…4.5
通常価格(税別) : 49円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
８シリーズ（溝幅１０ｍｍ）用角度付きブラ…4.6
通常価格(税別) : 208円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
８シリーズ（溝幅１０ｍｍ）　４０・８０角…4.6
通常価格(税別) : 122円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
セットカラー　内ねじ付スリットタイプ4.3
通常価格(税別) : 420円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
フットベース4.4
通常価格(税別) : 384円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
アジャスタパッド　重荷重タイプ4.7
通常価格(税別) : 376円-
通常出荷日 : 在庫品1日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

直角接続ブラケットカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

商品名	アルミフレーム	ブラインドジョイント	フレームキャップ	溝カバー	ナット
写真
カタログページ	8シリーズカタログ	8シリーズカタログ	8シリーズカタログ	8シリーズカタログ	8シリーズカタログ
商品ページ	こちら	こちら	こちら	こちら	こちら
総合情報ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

絞り込み条件

環境対応

詳細材質

直角度

表面処理

カバー取付け穴追加工

付属品

タイプ

CAD

出荷日

８シリーズ（溝幅１０ｍｍ）－２列溝用－押出厚型ブラケット

ご注意

外形図・規格表

外形図

規格表

追加工

商品特長

類似商品

技術情報

関連商品

アルミフレーム 総合情報ページ

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

直角接続ブラケットカテゴリの売れ筋ランキング

技術サポート窓口

アルミフレーム総合情報ページ

この商品に関連するミスミユニット事例その他の事例を探す
